光电成像原理与应⽤复习资料
1、光电效应应按部位不同分为内光电效应和外光电效应，内光电效应包括（光电导）和（光伏效应）。
2、真空光电器件是⼀种基于（外光电）效应的器件，它包括（光电管）和（光电倍增管）。
3、光电导器件是基于半导体材料的（光电导）效应制成的，最典型的光电导器件是（光敏电阻）。
4、硅光电⼆极管在反偏置条件下的⼯作模式为（光电导），在零偏置条件下的⼯作模式为（光伏模式）。
5、变象管是⼀种能把各种（不可见）辐射图像转换成为（可见）图像的真空光电成像器件。
6、固体成像器件电荷转移通道主要有两⼤类，⼀类是（SCCD），另⼀类是（BCCD）。
7、光电技术室（光⼦技术）和（电⼦技术）相结合⽽形成的⼀门技术。
8、场致发光有（直流）、（交流）和结型三种形态。
9、常⽤的光电阴极有（正电⼦亲合势光电阴极）和（负电⼦亲合势光电阴极），正电⼦亲和势材料光电阴极有哪些（Ag-O-Cs,单碱锑化物，多碱锑化物）。
10、根据衬底材料的不同，硅光电⼆极管可分为（2DU）型和（2CU）型两种。
11、像增强器是⼀种能把（微弱）增强到可以使⼈眼直接观察的真空光电成像器件，因此也称为（微光管）。
12、光导纤维简称光纤，光纤有（纤芯）、（包层）及（外套）组成。
13、光源按光波在时间，空间上的相位特征可分为（相⼲）和（⾮相⼲）光源。
14、光纤的⾊散有材料⾊散、（波导⾊散）和（多模⾊散）。
15、光纤⾯板按传像性能分为（普通OFP）、（变放⼤率的锥形OFP）和（传递倒像的扭像器）。
16、光纤的数值孔径表达式为（），它是光纤的⼀个基本参数、它反映了光纤的（集光）能⼒。
17、真空光电器件是基于（外光电）效应的光电探测器，他的结构特点是有⼀个（真空管），其他元件都置于（真空管）。
18、根据衬底材料的不同，硅光电电池可分为（2DR）型和（2CR）型两种。
19、根据衬底材料的不同，硅光点⼆、三级管可分为（3DU）型和（3CU）型两种。
20、为了从数量上描述⼈眼对各种波长辐射能的相对敏感度，引⼊视见函数V（f）, 视见函数有（明视见函数）和（暗视见函数）。21、PMT有哪⼏部分组成？并说明店⼦光学系统的作⽤是什么？PMT的⼯作原理？
八年级物理第五章知识点总结归纳
第一节 光的传播
在物理学中，光是一种电磁波，它能够通过传播介质或真空在空间中传播。光的传播可以用光的直线传播和光的折射来解释。
光的直线传播：当光通过透明介质（如空气、水、玻璃等）时，它会以直线传播。光可以沿着一个方向传播，当它遇到障碍物或折射时，会改变传播方向。
光的折射：当光从一种介质传播到另一种介质时，会发生折射现象。光线在垂直入射时不发生折射，而在倾斜入射时会发生折射。折射的主要特征是入射角和折射角之间的关系，由折射定律决定。
第二节 光的反射
光的反射是指光遇到光滑表面时，以相同的角度从表面反射出来。光的反射性质可以用光的反射定律来描述。
光的反射定律：入射光线、反射光线和法线三者都在同一平面上，入射角等于反射角。这意味着当光线从一个介质（如空气）射向另一个介质（如玻璃）时，它们沿着同一平面发生反射。
第三节 镜的成像
镜的成像是指镜面对光线的反射使得光线聚焦或发散，从而形成影像。常见的镜有平面镜和弧面镜。 平面镜成像：当光线垂直射入平面镜时，光线将保持直线传播。当光线倾斜入射时，光线会发生反射，并根据反射定律形成镜中的虚像。虚像与实物的位置关系是左右颠倒的。
弧面镜成像：弧面镜包括凸面镜和凹面镜。凸面镜的中心厚度较薄，边缘薄，能使平行光线聚焦，形成实像。凹面镜的中心厚度较厚，边缘薄，能使平行光线发散，形成虚像。
第四节 光的色散
光的色散是指光在经过折射时，由于不同波长的光速度不同而产生的现象。不同介质对光的折射率不同，导致光线发生偏折。色散现象可以通过将光通过三棱镜，使其分解成不同颜色的光线来观察。
彩虹：彩虹是一种自然现象，由太阳光经过水滴折射、反射和内反射形成。彩虹的颜色在上部是红橙黄绿蓝靛紫，颜色顺序相反。
总结归纳
八年级物理第五章主要讲述了光的传播、光的反射、镜的成像和光的色散等知识点。在光的传播方面，我们了解了光的直线传播和光的折射现象。光的反射方面，我们学习了光的反射定律，描述了入射角和反射角之间的关系。镜的成像方面，我们研究了平面镜和弧面镜的成像原理。光的色散方面，我们了解了光在不同介质中的折射现象和彩虹的形成原理。
如果您需要使用本文档，请点击下载按钮下载!

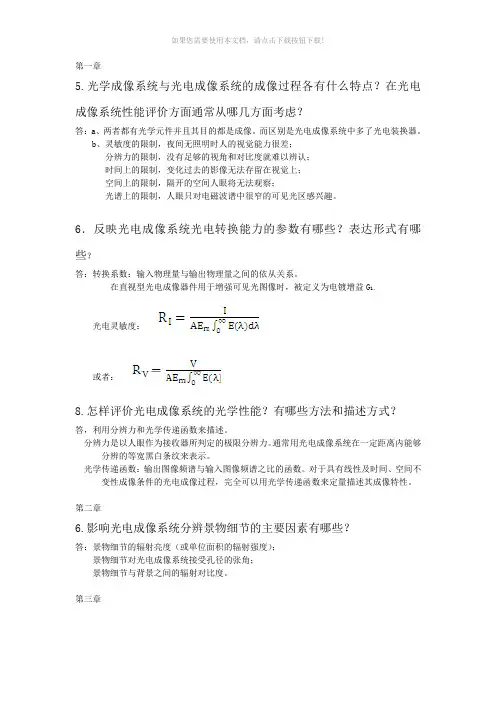

第一章
5.光学成像系统与光电成像系统的成像过程各有什么特点？在光电成像系统性能评价方面通常从哪几方面考虑？
答：a、两者都有光学元件并且其目的都是成像。而区别是光电成像系统中多了光电装换器。
b、灵敏度的限制，夜间无照明时人的视觉能力很差；
分辨力的限制，没有足够的视角和对比度就难以辨认；
时间上的限制，变化过去的影像无法存留在视觉上；
空间上的限制，隔开的空间人眼将无法观察；
光谱上的限制，人眼只对电磁波谱中很窄的可见光区感兴趣。
6．反映光电成像系统光电转换能力的参数有哪些？表达形式有哪些？
答：转换系数：输入物理量与输出物理量之间的依从关系。
在直视型光电成像器件用于增强可见光图像时，被定义为电镀增益G1，
光电灵敏度：
或者：
8.怎样评价光电成像系统的光学性能？有哪些方法和描述方式？
答，利用分辨力和光学传递函数来描述。
分辨力是以人眼作为接收器所判定的极限分辨力。通常用光电成像系统在一定距离内能够分辨的等宽黑白条纹来表示。
光学传递函数：输出图像频谱与输入图像频谱之比的函数。对于具有线性及时间、空间不变性成像条件的光电成像过程，完全可以用光学传递函数来定量描述其成像特性。
第二章
6.影响光电成像系统分辨景物细节的主要因素有哪些？
答：景物细节的辐射亮度（或单位面积的辐射强度）；
景物细节对光电成像系统接受孔径的张角；
景物细节与背景之间的辐射对比度。
第三章如果您需要使用本文档，请点击下载按钮下载!
13.根据物体的辐射发射率可见物体分为哪几种类型？
答：根据辐射发射率的不同一般将辐射体分为三类：
黑体，=1；
灰体，<1,与波长无关；
选择体，<1且随波长和温度而变化。
14.试简述黑体辐射的几个定律，并讨论其物理意义。
光电成像器件
利用光电效应将可见或非可见的辐射图像转换或增强为可观察、记录、传输、
存储以及可进行处理的图像的器件系列的总称。其目的在于弥补人眼在灵敏度、
响应波 段、细节的视见能力以及空间和时间上的局限等方面的不足。最早的一
种光电成像器件──光电析像管出现于1931年。目前，各种类型的光电成像器
件已广泛应 用于天文学、空间科学、X 射线放射学、夜间观察、高速摄影以及
科学实验中。
按工作原理，光电成像器件可分为像管、摄像管和固体成像器件。
1、像管 各种类型的变像管、像增强器的电子照相管的总称。它将可见或
非可见的辐射图像转换或增强为可直接观察或记录的图像。其工作原理是将投射
在光电阴极上 的辐射图像转换为电子图像，电子光学系统将此图像尽可能真实
地转移到荧光屏上产生一个增强的光学图像（如变像管和像增强器）或记录在对
高速电子敏感的胶片 上（如电子照相管）。
a、变像管 一种把非可见（红外或紫外）辐射图像转换成可见光图像的器
件。图1a[变像管]示出了利用银氧铯光电阴极的红外变像管，它通常用于主动红
外夜视中。图1b[变像管]为一种用于高速摄影的变像管。
图1 变像管 b、像增强器 一种将微弱的光学图像增强为高亮度的可见光图像的器件。
它广泛用于微光夜视中。其光敏面通常采用钠钾铯锑多碱光电阴极。获得高亮度
增益的方式有级联和使用电子倍增器两种。 实现级联的方式也有两种：一种
是在同一管壳内用薄的云母片作为支撑体，其两侧分别制作光电阴极和荧光屏,
形成夹心倍增屏结构,以实现各级像管之间的耦合。 磁聚焦像增强器大都采用这
种方式。另一种是采用纤维光学面板将单个静电聚焦型像增强管耦合在一起，如
纤维光学耦合三级级联像增强器，它通常称为第一代像增 强器，如图2[ 纤维光
学耦合三级级联像增强器]所示。25/25毫米第一代像增强器的典型性能是：放大率 =0.85，分辨率 28线对/毫米，亮度增益5×10，等效背景照度2×10勒
克斯。
