钻孔灌注桩施工中几种常见事故的预防及处置

建材与装饰２０１０年１０月　路桥・航运・交通　

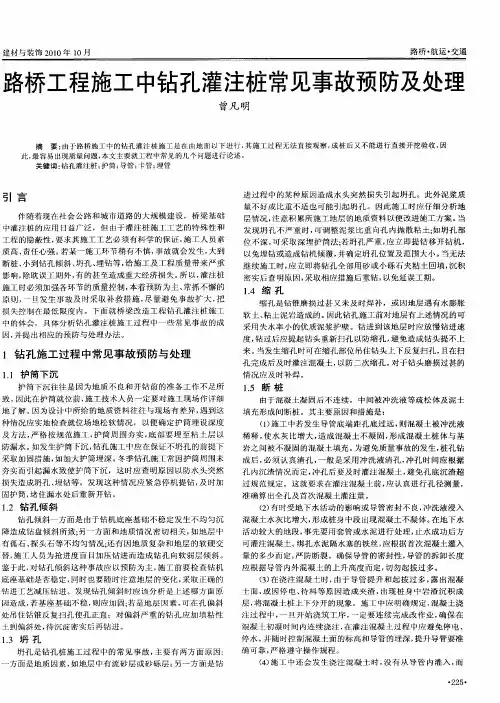

路桥工程施工中钻孑Ｌ灌注桩常见事故预防及处理　

曾凡明　

摘要：由于路桥施工中的钻孔灌注桩施工是在由地面以下进行，其施工过程无法直接观察，成桩后又不能进行直接开挖验收，因　此，最容易出现质量问题，本文主要就工程中常见的几个问题进行论述。　关键词：钻孔灌注桩；护筒：导管；卡管；埋管　

引言　

伴随着现在社会公路和城市道路的大规模建设，桥梁基础　中灌注桩的应用日益广泛，但由于灌注桩施工工艺的特殊性和　

工程的隐蔽性，要求其施工工艺必须有科学的保证，施工人员素　

质高、责任心强。若某一施工环节稍有不慎，事故就会发生，大到　

断桩、ｄ，Ｎ钻孔倾斜、坍孔、埋钻等，给施工及工程质量带来严重　

影响，除耽误工期外，有的甚至造成重大经济损失。所以，灌注桩　

施工时必须加强各环节的质量控制，本着预防为主、常抓不懈的　原则，一旦发生事故及时采取补救措施，尽量避免事故扩大，把　

损失控制在最低限度内。下面就桥梁改造工程钻孔灌注桩施工　

中的体会，具体分析钻孔灌注桩施工过程中一些常见事故的成　

因，并提出相应的预防与处理办法。　

１钻孑Ｌ施工过程中常见事故预防与处理　

１．１护筒下沉　

护筒下沉往往是因为地质不良和开钻前的准备工作不足所　

致。因此在护筒就位前，施工技术人员一定要对施工现场作详细　

地了解。因为设计中所给的地质资料往往与现场有差异，遇到这　种情况应实地检查就位场地松软情况，以便确定护筒埋设深度　

及方法，严格按规范施工，护简周围夯实，底部要埋至粘土层以　

防漏水。如发生护筒下沉，钻孔施工中应在保证不坍孔的前提下　采取加固措施，如加大护筒埋深。冬季钻孔施工常因护筒周围未　

夯实而引起漏水致使护筒下沉，这时应查明原因以防水头突然　

损失造成坍孔、埋钻等。发现这种情况应紧急停机提钻，及时加　

固护筒，堵住漏水处后重新开钻。　１．２钻孔倾斜　

钻孔倾斜一方面是由于钻机底座基础不稳定发生不均匀沉　

降造成钻盘倾斜所致：另一方面和地质情况密切相关，如地层中　

钻孔灌注桩施工过程中常见事故分析及预防措施

王 飞

（同煤集团宏远建设工程责任有限公司，山西 大同 037003）

摘要：对桥梁工程中钻孔灌注桩常见的事故产生的原因进行分析，提出预防办法，以提高钻孔灌注桩的施工技术水平和钻孔灌注桩的成桩合格率。

关键词：灌注桩；事故；分析；预防

(Road and Bridge Construction Groupa of Henan Province,Zhengzhou 450000,China)

Abstract:It analyzed the cawses of common accidents in the construction of cast – in – place piles

and proposed the prevention measures that may promote the construction technology and assure

the success of the consteuction.

Key words : cast – in – place piles; accidents; analysis; prevention

钻孔灌注桩于六十年代开始在我国应用，具有质量好承载能力高、造价低，施工方便的优点，广泛应用于桥梁、水利闸坝及高层建筑基础工程。

但是，钻孔灌注桩从钻孔到混凝土灌注的每一个工作环节都需要周密的安排和严谨的操作，尤其是施工准备的好坏，直接影响钻孔灌注桩的成败。根据对单位工程钻孔桩超过10根的基础工程统计，缺陷和事故发生率在2%~20%之间，成桩后试验检测发现缺陷桩（离析、蜂窝、孔洞、夹泥）断桩（全断面夹泥、孔洞）情况，成桩合格率为100%的工程很少。事故一旦发生，查找原因，提出处理方案，到加固处理完成，不仅会造成较大经济损失，而且还会影响整个工程的施工进度。

下面就施工中容易出现的问题做一分析。

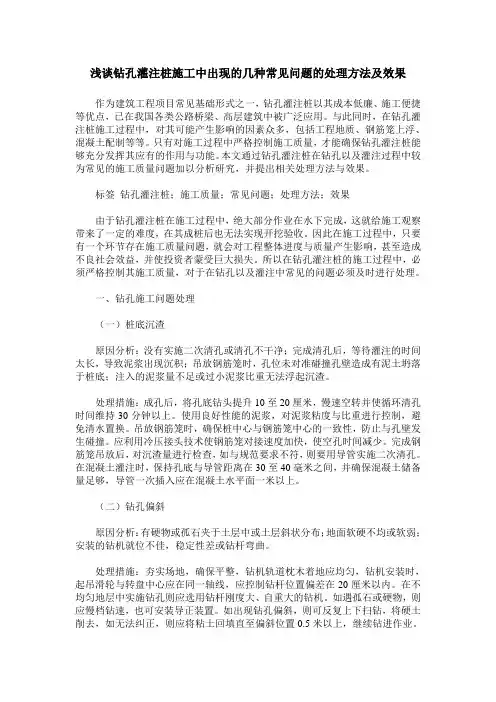

浅谈钻孔灌注桩施工中出现的几种常见问题的处理方法及效果

作为建筑工程项目常见基础形式之一，钻孔灌注桩以其成本低廉、施工便捷等优点，已在我国各类公路桥梁、高层建筑中被广泛应用。与此同时，在钻孔灌注桩施工过程中，对其可能产生影响的因素众多，包括工程地质、钢筋笼上浮、混凝土配制等等。只有对施工过程中严格控制施工质量，才能确保钻孔灌注桩能够充分发挥其应有的作用与功能。本文通过钻孔灌注桩在钻孔以及灌注过程中较为常见的施工质量问题加以分析研究，并提出相关处理方法与效果。

标签 钻孔灌注桩；施工质量；常见问题；处理方法；效果

由于钻孔灌注桩在施工过程中，绝大部分作业在水下完成，这就给施工观察带来了一定的难度，在其成桩后也无法实现开挖验收。因此在施工过程中，只要有一个环节存在施工质量问题，就会对工程整体进度与质量产生影响，甚至造成不良社会效益，并使投资者蒙受巨大损失。所以在钻孔灌注桩的施工过程中，必须严格控制其施工质量，对于在钻孔以及灌注中常见的问题必须及时进行处理。

一、钻孔施工问题处理

（一）桩底沉渣

原因分析：没有实施二次清孔或清孔不干净；完成清孔后，等待灌注的时间太长，导致泥浆出现沉积；吊放钢筋笼时，孔位未对准碰撞孔壁造成有泥土坍落于桩底；注入的泥浆量不足或过小泥浆比重无法浮起沉渣。

处理措施：成孔后，将孔底钻头提升10至20厘米，慢速空转并使循环清孔时间维持30分钟以上。使用良好性能的泥浆，对泥浆粘度与比重进行控制，避免清水置换。吊放钢筋笼时，确保桩中心与钢筋笼中心的一致性，防止与孔壁发生碰撞。应利用冷压接头技术使钢筋笼对接速度加快，使空孔时间减少。完成钢筋笼吊放后，对沉渣量进行检查，如与规范要求不符，则要用导管实施二次清孔。在混凝土灌注时，保持孔底与导管距离在30至40毫米之间，并确保混凝土储备量足够，导管一次插入应在混凝土水平面一米以上。

（二）钻孔偏斜

原因分析：有硬物或孤石夹于土层中或土层斜状分布；地面软硬不均或软弱；安装的钻机就位不佳，稳定性差或钻杆弯曲。

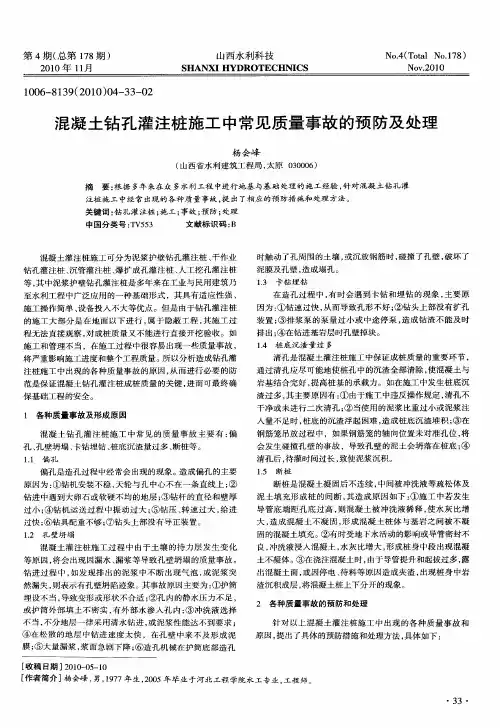

第４期（总第１７８期）　２０１０年１１月　山西水利科技　ＳＨＡＮＸＩ　ＨＹＤＲｏＴＥＣＨＮＩＣＳ　Ｎｏ．４（Ｔｏｔａｌ　Ｎｏ．１７８）　ＮＯＶ．２０１０　１００６—８１３９（２０１０１０４—３３—０２　混凝土钻孔灌注桩施工中常见质量事故的预防及处理　杨会峰　（山西省水利建筑工程局，太原０３０００６）　摘要：根据多年来在众多水利工程中进行地基与基础处理的施工经验，针对混凝土钻孔灌　注桩施工中经常出现的各种质量事故，提出了相应的预防措施和处理方法。　关键词：钻孔灌注桩；施工；事故；预防；处理　中国分类号：ＴＶ５５３　文献标识码：Ｂ　混凝土灌注桩施工可分为泥浆护壁钻孔灌注桩、干作业　钻孔灌注桩、沉管灌注桩、爆扩成孔灌注桩、人工挖孔灌注桩　等，其中泥浆护壁钻孔灌注桩是多年来在工业与民用建筑乃　至水利工程中广泛应用的一种基础形式，其具有适应性强、　施工操作简单、设备投入不大等优点。但是由于钻孔灌注桩　的施工大部分是在地面以下进行，属于隐蔽工程，其施工过　程无法直接观察，对成桩质量又不能进行直接开挖验收。如　施工和管理不当，在施工过程中很容易出现一些质量事故，　将严重影响施工进度和整个工程质量。所以分析造成钻孔灌　注桩施工中出现的各种质量事故的原因，从而进行必要的防　范是保证混凝土钻孔灌注桩成桩质量的关键，进而可最终确　保基础工程的安全。　１　各种质量事故及形成原因　混凝土钻孔灌注桩施工中常见的质量事故主要有：偏　孔、孑Ｌ壁坍塌、卡钻埋钻、桩底沉渣量过多、断桩等。　１．１偏孔　偏孔是造孑Ｌ过程中经常会出现的现象。造成偏孔的主要　原因为：①钻机安装不稳，天轮与孔中心不在一条直线上；②　钻进中遇到大卵石或软硬不均的地层；③钻杆的直径和壁厚　过小；④钻机运送过程中振动过大；⑤钻压、转速过大，给进　过快；⑥钻具配重不够；⑦钻头上部没有导正装置。　１．２孔壁坍塌　混凝土灌注桩施工过程中由于土壤的持力层发生变化　等原因，将会出现因漏水、漏浆等导致孑Ｌ壁坍塌的质量事故。　钻进过程中，如发现排出的泥浆中不断出现气泡，或泥浆突　然漏失，则表示有孑Ｌ壁坍陷迹象。其事故原因主要为：①护筒　埋设不当，导致变形或形状不合适；②孔内的静水压力不足，　或护筒外部填土不密实，有外部水渗入孔内；③冲洗液选择　不当，不分地层一律采用清水钻进，或泥浆性能达不到要求；　④在松散的地层中钻进速度太快，在孔壁中来不及形成泥　膜；⑤大量漏浆，浆面急剧下降；⑥造孑Ｌ机械在护筒底部造孔　时触动了孔周围的土壤，或沉放钢筋时，碰撞了孑Ｌ壁，破坏了　泥膜及孔壁，造成塌孔。　１．３卡钻埋钻　在造孔过程中，有时会遇到卡钻和埋钻的现象，主要原　因为：①钻速过快，从而导致孔形不好；②钻头上部没有扩孔　装置；③排浆泵的泵量过小或中途停泵，造成钻渣不能及时　排出；④在钻进基岩层时孔壁掉块。　１．４桩底沉渣量过多　清孑Ｌ是混凝土灌注桩施工中保证成桩质量的重要环节，　通过清孔应尽可能地使桩孔中的沉渣全部清除，使混凝土与　岩基结合完好，提高桩基的承载力。如在施工中发生桩底沉　渣过多，其主要原因有：①由于施工中违反操作规定，清孔不　干净或未进行二次清孔；②当使用的泥浆比重过小或泥浆注　入量不足时，桩底的沉渣浮起困难，造成桩底沉渣堆积；③在　钢筋笼吊放过程中，如果钢筋笼的轴向位置未对准孔位，将　会发生碰撞孔壁的事故，导致孔壁的泥土会坍落在桩底；④　清孔后，待灌时间过长，致使泥浆沉积。　１．５断桩　断桩是混凝土凝固后不连续，中间被冲洗液等疏松体及　泥土填充形成桩的间断，其造成原因如下：①施工中若发生　导管底端距孔底过高，则混凝土被冲洗液稀释，使水灰比增　大，造成混凝土不凝固，形成混凝土桩体与基岩之间被不凝　固的混凝土填充。②有时受地下水活动的影响或导管密封不　良，冲洗液浸入混凝土，水灰比增大，形成桩身中段出现混凝　土不凝体。③在浇注混凝土时，由于导管提升和起拔过多，露　出混凝土面，或因停电、待料等原因造成夹渣，出现桩身中岩　渣沉积成层，将混凝土桩上下分开的现象。　２各种质置事故的预防和处理　针对以上混凝土灌注桩施工中出现的各种质量事故和　原因，提出了具体的预防措施和处理方法，具体如下：　［收稿日期］２０１０—０５—１０　［作者简介］杨会峰，男，１９７７年生，２００５年毕业于河北工程学院水工专业，工程师。　・３３・
