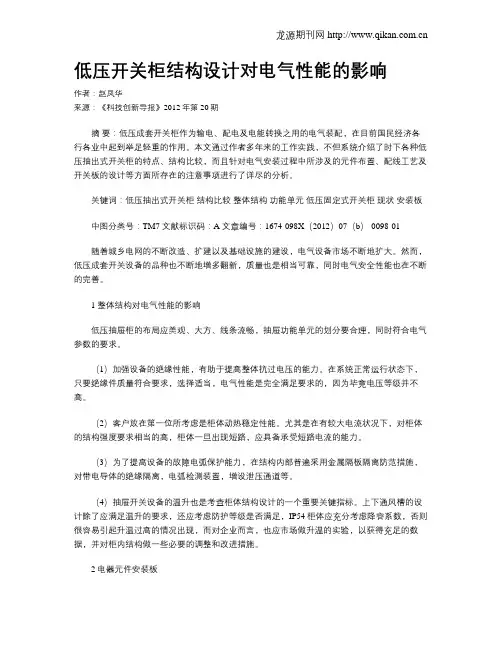

低压开关柜结构设计对电气性能的影响
作者：赵凤华
来源：《科技创新导报》2012年第20期
摘 要：低压成套开关柜作为输电、配电及电能转换之用的电气装配，在目前国民经济各行各业中起到举足轻重的作用。本文通过作者多年来的工作实践，不但系统介绍了时下各种低压抽出式开关柜的特点、结构比较，而且针对电气安装过程中所涉及的元件布置、配线工艺及开关板的设计等方面所存在的注意事项进行了详尽的分析。
关键词：低压抽出式开关柜 结构比较 整体结构 功能单元 低压固定式开关柜 现状 安装板
中图分类号：TM7 文献标识码：A 文章编号：1674-098X（2012）07（b）-0098-01
随着城乡电网的不断改造、扩建以及基础设施的建设，电气设备市场不断地扩大。然而，低压成套开关设备的品种也不断地增多翻新，质量也是相当可靠，同时电气安全性能也在不断的完善。
1 整体结构对电气性能的影响
低压抽屉柜的布局应美观、大方、线条流畅，抽屉功能单元的划分要合理，同时符合电气参数的要求。
（1）加强设备的绝缘性能，有助于提高整体抗过电压的能力。在系统正常运行状态下，只要绝缘件质量符合要求，选择适当，电气性能是完全满足要求的，因为毕竟电压等级并不高。
（2）客户放在第一位所考虑是柜体动热稳定性能。尤其是在有较大电流状况下，对柜体的结构强度要求相当的高，柜体一旦出现短路，应具备承受短路电流的能力。
（3）为了提高设备的故障电弧保护能力，在结构内部普遍采用金属隔板隔离防范措施，对带电导体的绝缘隔离，电弧检测装置，增设泄压通道等。
（4）抽屉开关设备的温升也是考查柜体结构设计的一个重要关键指标。上下通风槽的设计除了应满足温升的要求，还应考虑防护等级是否满足，IP54柜体应充分考虑降容系数，否则很容易引起升温过高的情况出现，而对企业而言，也应市场做升温的实验，以获得充足的数据，并对柜内结构做一些必要的调整和改进措施。
高低压开关柜基本知识简介
目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:
一.型号GGD,GCK,GCS,MNS,MCS介绍
GGD系列:
用途
GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用.
GGD型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求,按照安全,经济,合理,可靠的原则设计的新型低压配电柜.产品具有分断能力高,动热稳定性好,电气方案灵活,组合方便,系列性,实用性强,结构新颖,防护等级高等特点.可作为低压成套开关设备的更新换代产品使用.
产品型号及含义
结构特点
■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高.
■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的.
■GGD柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新
■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运.
■柜体的防护等级为IP30,用户也可根据环境的要求在IP20―IP40之间选择.
GCK系列
产品型号及含义
GCK G是封闭式开关柜C是抽出式K是控制中心
GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的控配电系统,作为动力配电,电动机控制及照明等配电设备.

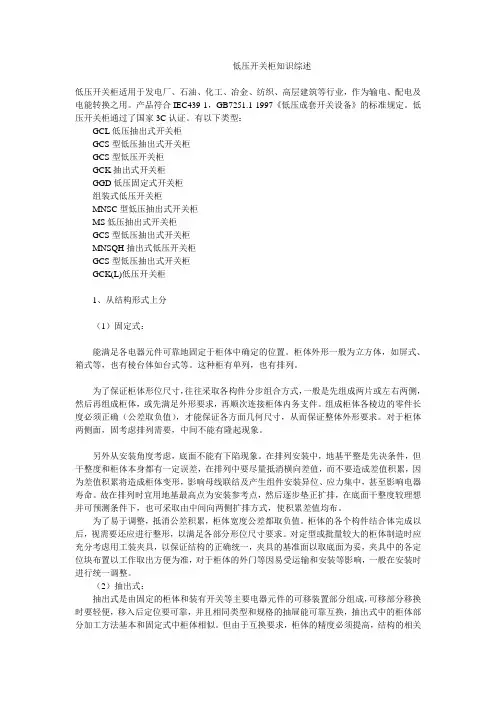

低压开关柜知识综述
低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业，作为输电、配电及电能转换之用。产品符合IEC439-1，GB7251.1-1997《低压成套开关设备》的标准规定。低压开关柜通过了国家3C认证。有以下类型：
GCL低压抽出式开关柜
GCS型低压抽出式开关柜
GCS型低压开关柜
GCK抽出式开关柜
GGD低压固定式开关柜
组装式低压开关柜
MNSC型低压抽出式开关柜
MS低压抽出式开关柜
GCS型低压抽出式开关柜
MNSQH抽出式低压开关柜
GCS型低压抽出式开关柜
GCK(L)低压开关柜
1、从结构形式上分
（1）固定式：
能满足各电器元件可靠地固定于柜体中确定的位置。柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。这种柜有单列，也有排列。
为了保证柜体形位尺寸，往往采取各构件分步组合方式，一般是先组成两片或左右两侧，然后再组成柜体，或先满足外形要求，再顺次连接柜体内务支件。组成柜体各棱边的零件长度必须正确（公差取负值），才能保证各方面几何尺寸，从而保证整体外形要求。对于柜体两侧面，固考虑排列需要，中间不能有隆起现象。
另外从安装角度考虑，底面不能有下陷现象。在排列安装中，地基平整是先决条件，但干整度和柜体本身都有一定误差，在排列中要尽量抵消横向差值，而不要造成差值积累，因为差值积累将造成柜体变形，影响母线联结及产生组件安装异位、应力集中，甚至影响电器寿命。故在排列时宜用地基最高点为安装参考点，然后逐步垫正扩排，在底面干整度较理想并可预测条件下，也可采取由中间向两侧扩排方式，使积累差值均布。
为了易于调整，抵消公差积累，柜体宽度公差都取负值。柜体的各个构件结合体完成以后，视需要还应进行整形，以满足各部分形位尺寸要求。对定型或批量较大的柜体制造时应充分考虑用工装夹具，以保证结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布置以工作取出方便为准，对于柜体的外门等因易受运输和安装等影响，一般在安装时进行统一调整。
高低压开关柜基本知识简介
高低压开关柜基本知识简介
目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:
一.型号GGD,GCK,GCS,MNS,MCS介绍
GGD系列:
用途
GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用.
GGD型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求,按照安全,经济,合理,可靠的原则设计的新型低压配电柜.产品具有分断能力高,动热稳定性好,电气方案灵活,组合方便,系列性,实用性强,结构新颖,防护等级高等特点.可作为低压成套开关设备的更新换代产品使用.
产品型号及含义
结构特点
■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高.
■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下
端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的. ■GGD柜按照现代化工业产品造型设计的要求,
采用黄金分割比的方法设计柜
体外形和各部分的分割尺寸,使整柜美观大方,面目一新
■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运.
■柜体的防护等级为IP30,用户也可根据环境的要求在*****40之间选择. GCK系列
产品型号及含义
GCKG是封闭式开关柜C是抽出式K是控制中心
GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的控配电系统,作为动力配电,电动机控制及照明等配电设备.
