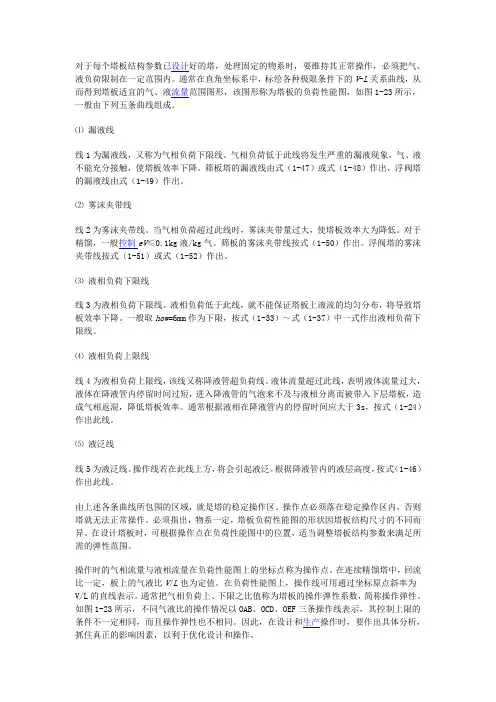

板式塔的设计要点
1、对于理想混合物，其相对挥发度可以取其纯组分蒸汽压的比值。
2、塔的操作压力主要取决于冷凝器中冷剂的冷凝温度，以及再沸器中为避免工艺物流热降解而允许的最高温度。
3、对于顺序分离精馏塔系列：
首先进行最容易的分离(采用最小塔板数及最小回流比)
如果相对挥发度及进料组成变化不是很大，可一次将需要的产品精馏出塔顶。
如果相对挥发度及进料组成变化很明显，按照其挥发度的降序排列，依次精馏出所需产品。
如果进料浓度变化很明显，但是相对挥发度相差不多，
按照其浓度的降序排列，依次精馏出所需产品。
4、最经济的回流比通常在最小回流比的1.2 ~ 1.5倍之间。
5、最经济的塔板数通常取最小理论板数的两倍，而最小理论板数是由Fenske-Underwood关联式决定的
6、通常塔盘设计中实际塔盘数目要比计算值富余出10 % 。
7、板间距应该取450 ~ 610 mm。
8、塔盘效率最高值通常在中等压力下蒸气线速度为0.6 m/s；真空条件下蒸气线速度为1.8 m/s。
9、每块塔盘的典型压降为0.007 bar。
10、水溶液物系精馏的塔盘效率通常在60 ~ 90 % ，而气体吸收和汽提塔的塔盘效率接近于10 ~ 20 %。 12、最常见的三类塔盘为浮阀、筛板和泡罩。泡罩适用于要求低漏液率的工况，其压降比浮阀和筛板塔盘还要低。
13、筛板塔盘筛孔直径约为6 ~ 13mm，开孔面积约占塔盘总鼓泡面积的10 %。
14、浮阀塔盘阀孔直径为38mm，每平方米鼓泡面积中约设置130
~ 150个浮阀。
15、最普通的堰高为50 ~ 76 mm，典型的堰长取塔径值的75 %。
16、回流泵的输送能力应该有至少10 %的设计余量。
17、适宜的Kremser吸收因子通常在1.25 ~ 2.00之间。
18、回流罐通常是卧式安装，设计停留时间为5分钟时充满罐容积的一半。
19、对大多数的塔，直径至少为0.9 m，其顶部应该留1.2 m高度的蒸气排放空间，底部应该留1.8 m高度的釜液累积排放和再沸器返回接口空间。
20、由于风载和基础的原因，塔高不宜超过为60 m。
21、塔的长径比一般不超过30，最好低于20。
22、根据塔径粗估再沸器热负荷：
Q = 1.36×D2
对于加压精馏塔；
Q = 0.8×D2
对于常压精馏塔；
Q = 0.4×D2 对于真空精馏塔。
其中热负荷Q，106
kcak/hr。
