hardfault handler 处理策略

硬件错误是计算机系统中的一个常见问题，特别是在嵌入式系统中更为常见。当硬件出现错误时，系统通常会由硬件故障处理程序（hardfault handler）进行处理。硬件错误可能包括内存访问异常、指令错误、数据错误等。在本文中，我们将讨论硬件错误处理程序的策略和最佳实践。

硬件错误处理程序通常是由操作系统或嵌入式系统的固件提供的一段代码，用于检测和处理硬件错误。当系统检测到硬件错误时，控制流会被转移到硬件错误处理程序，以便对错误进行处理。硬件错误处理程序的设计和实现至关重要，它不仅可以帮助系统恢复正常运行，还可以提供有用的调试信息，帮助开发人员诊断并修复硬件错误。

硬件错误处理程序的首要任务是尽可能减少对系统的影响，确保系统仍能够正常运行。处理程序应该能够尽可能准确地识别错误类型，并采取合适的措施来处理。此外，处理程序还应该尽可能地保存系统的状态信息，以便于后续的调试和诊断。

在设计硬件错误处理程序时，开发人员需要考虑各种不同的硬件错误类型，并制定相应的处理策略。例如，在内存访问异常的情况下，处理程序可能需要进行内存映射重置或内存错误纠正；在指令错误的情况下，处理程序可能需要进行指令重播或恢复等。针对不同的硬件错误类型，需要制定相应的处理策略，并确保这些策略在实际运行中能够有效地发挥作用。

另一个重要的考虑因素是硬件错误处理程序的性能。由于硬件错误可能会频繁发生，因此处理程序的性能至关重要。处理程序应该能够尽快地对错误进行识别和处理，以最大限度地减少对系统性能的影响。在设计和实现硬件错误处理程序时，需要仔细考虑性能问题，并对处理程序进行充分的优化。

此外，硬件错误处理程序还需要考虑系统的安全性和可靠性。处理程序应该能够有效地防止恶意攻击或错误导致的系统崩溃，并确保系统在遇到硬件错误时仍能够正常运行。为了提高系统的安全性和可靠性，需要对处理程序进行充分的测试和验证，并确保其能够在各种不同的情况下正常运行。

总之，硬件错误处理程序是计算机系统中至关重要的一部分，它可以帮助系统有效地识别和处理硬件错误，并确保系统在遇到错误时仍能够正常运行。在设计和实现硬件错误处理程序时，需要考虑各种不同的硬件错误类型，并制定相应的处理策略。此外，还需要考虑处理程序的性能、安全性和可靠性，以确保系统能够在各种不同的情况下正常运行。通过合理设计和实施硬件错误处理程序，可以提高系统的稳定性和可靠性，从而提供更好的用户体验。

合集下载

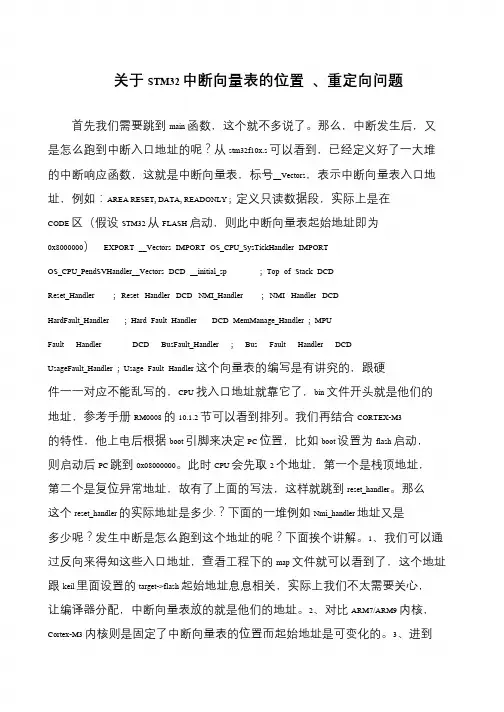

关于STM32中断向量表的位置 、重定向问题

关于STM32中断向量表的位置 、重定向问题

关于 STM32 中断向量表的位置 、重定向问题

首先我们需要跳到 main 函数，这个就不多说了。那么，中断发生后，又

是怎么跑到中断入口地址的呢？从 stm32f10x.s 可以看到，已经定义好了一大堆

的中断响应函数，这就是中断向量表，标号__Vectors，表示中断向量表入口地

址，例如：AREA RESET, DATA, READONLY ; 定义只读数据段，实际上是在

CODE 区（假设 STM32 从 FLASH 启动，则此中断向量表起始地址即为

0x8000000） EXPORT __Vectors IMPORT OS_CPU_SysTickHandler IMPORT

OS_CPU_PendSVHandler__Vectors DCD __initial_sp ; Top of Stack DCD

Reset_Handler ; Reset Handler DCD NMI_Handler ; NMI Handler DCD

HardFault_Handler ; Hard Fault Handler DCD MemManage_Handler ; MPU

Fault Handler DCD BusFault_Handler ; Bus Fault Handler DCD

UsageFault_Handler ; Usage Fault Handler 这个向量表的编写是有讲究的，跟硬

件一一对应不能乱写的，CPU 找入口地址就靠它了，bin 文件开头就是他们的

地址，参考手册 RM0008 的 10.1.2 节可以看到排列。我们再结合 CORTEX-M3

的特性，他上电后根据 boot 引脚来决定 PC 位置，比如 boot 设置为 flash 启动，

则启动后 PC 跳到 0x08000000。此时 CPU 会先取 2 个地址，第一个是栈顶地址，

第二个是复位异常地址，故有了上面的写法，这样就跳到 reset_handler。那么

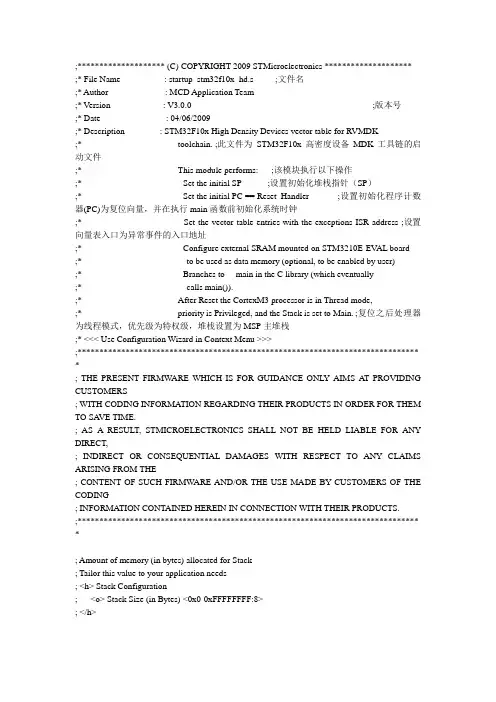

startup_stm32f10x_hd.s解析
