plc现场调试的安全注意事项

施工现场安全检查评分表

页脚内容1

施工现场安全注意事项

一、进入施工现场人员安全生产须知

1、 施工人员进入工地现场前必须认真学习本工种安全技术操作规程。未经安全知识教育

和培训，不得进入施工现场操作。

2、 进入施工现场，必须戴好安全帽，扣好帽带。

3、 在没有防护设施的2m高处，施工作业必须系好安全带。

4、 高空作业时，不准往下或向上抛材料和工具等物件。

5、 不懂电器和机械的人员，严禁使用和玩弄机电设备。

6、 建筑材料和构件要堆放整齐稳妥，不要过高。

7、 危险区域要有明显标志，要采取防护措施，夜间要设红灯警示。

8、 在操作中，应坚守工作岗位，严禁酒后操作。

9、 特殊工种（电工、焊工、机动车辆司机等）必须经过有关部门专业培训考试合格发给

操作证，方准独立操作。

10、施工现场禁止穿拖鞋、高跟鞋、赤脚和易滑、带钉的鞋和赤膊操作。

11、施工现场的脚手架、防护设施、安全标志、警告牌、脚手架连接铁丝或连接件不得擅

自拆除，需要拆除必须经过加固后经施工负责人同意。

12、施工现场的洞、坑、井架、升降口、漏斗等危险处，应有防护措施并有明显标志。

13、任何人不准向下、向上乱丢材料、物、垃圾、工具等。不准随意开动一切机械。操作

中思想要集中，不准开玩笑、做私活。

14、不准坐在脚手架防护栏杆上休息和在脚手架上睡觉。

15、砌砖斩砖要朝里斩，不准朝外斩。防止碎砖坠落伤人。

16、工具用好后要随时装入工具袋。

17、脚手板两端间要扎牢，防止空头板。 施工现场安全检查评分表

页脚内容2 18、脚手架超载危险；脚手架连接物拆除危险；坐在防护栏杆上休息危险。

19、单梯上部要扎牢，下部要有防滑措施。

20、挂梯上部要扎牢，下部要绑扎。

21、人字梯中间要扎牢，下部要有防滑措施，不准人坐在上面，骑马式移动。

22、高空：从事高空作业的人员，必须身体健康，患有高血压、贫血症、严重心脏病、精

神病、癫痫病、深度近视眼在500度以上人员，以及经医生检查认为不适合高空作业

ｌＩ电力建设　

浅谈火电厂ＰＬＣ安装调试的注意事项　

丘迎辉　

（广东火电工程总公司）　

摘要：以国华印尼南苏电厂为基础，提出火力发电厂中ＰＬＣ安装与调试过程中常遇到的问题，如环境要求、配线问题、布线问题、提高　系统可靠性的处理等，给予适合实际情况的解决方法，降低调试过程中问题出现的次数，避免运行中发生故障。对火电厂中ＰＬＣ安装调　试具有实际参考价值。　关键词：ＰＬＣ；安装调试：可靠性　

１前言　

可编程控制器（ＰＬＣ）是一种以微处理器为核心的工业控制　

装置，它将传统的继电接触器控制系统与计算机技术结合在一　

起，具有高可靠性、灵活通用、易于编程、使用方便等特点。在现　

代火力发电厂中，ＰＬＣ控制系统得到广泛的运用，如启动锅炉　

自动控制系统、循环水液控蝶阀系统、输煤皮带的煤采样系统、　

凝汽器的胶球清洗系统、锅炉吹灰系统、炉管泄漏系统、汽机　ＥＴＳ监视系统等等。但ＰＬＣ的正常运行对安装环境有特定的技　

术要求，如：环境温度、湿度、干扰、安装方式等。为了保证ＰＬＣ　

正常运行和提高系统的可靠性以及抗干扰能力，在安装调试过　

程中应结合火电厂实际条件提供符合要求的工作环境和技术　

要求。本文以国华印尼南苏电厂２ｘｌ５０ＭＷ为基础，列出在ＰＬＣ　

安装调试过程中出现的问题，如环境要求、配线问题、布线问　题、系统抗干扰的处理等，并提出适合实际情况的解决方案，有　

效的提高系统的抗干扰能力，保证系统安全运行。对火电厂中　

ＰＬＣ安装调试具有实际参考价值。　２　ＰＬＣ使用的工作环境要求　

任何设备的正常运行都需要一定的外部环境，ＰＬＣ对使用　环境有特定的要求。国华印尼南苏电厂位于印尼苏门答腊岛东　

南部摩夕河沿岸，介于东经１０４ｏ３７　～１０４。５２　，南纬２ｏ５２＇￣３ｏ０５　

之间，属于热带地区。根据当地具体的气候特点，ＰＬＣ在安装调　

试过程中应注意以下几点：　

２．１温度　

ＰＬＣ对现场环境温度有一定要求。一般水平安装方式要求　

环境温度０～６Ｏ℃，垂直安装方式要求环境温度为０　４０℃，空气　

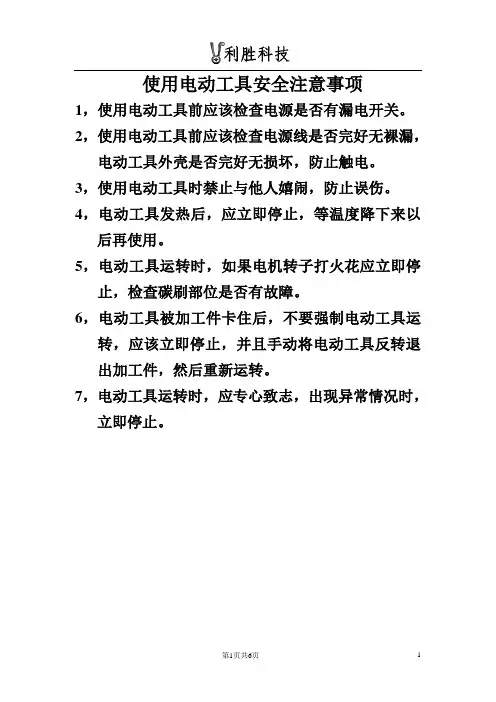

第1页共6页 1 使用电动工具安全注意事项

1，使用电动工具前应该检查电源是否有漏电开关。

2，使用电动工具前应该检查电源线是否完好无裸漏，电动工具外壳是否完好无损坏，防止触电。

3，使用电动工具时禁止与他人嬉闹，防止误伤。

4，电动工具发热后，应立即停止，等温度降下来以后再使用。

5，电动工具运转时，如果电机转子打火花应立即停止，检查碳刷部位是否有故障。

6，电动工具被加工件卡住后，不要强制电动工具运转，应该立即停止，并且手动将电动工具反转退出加工件，然后重新运转。

7，电动工具运转时，应专心致志，出现异常情况时，立即停止。

第2页共6页 2 接用临时电源安全注意事项

1，连接临时电源线以前，需将上级电源开关断开，并测量确认已经断电，然后再接线。

2，临时电源线连接应牢靠，无松动或虚接。

3，临时电源线连接完后应在临时接线箱上挂牌做提示。

4，临时电源线应尽量布置在没有重物碾压的位置。

5，定期检查电源线是否有破损或裸漏。

6，休息或不使用临时电源时应将临时电源开关断开。

7，拆卸临时电源线前需将上级电源开关断开，并测量确认已经断电，然后再拆线。

8，如果遇到触电事故，应尽快切断总电源或用绝缘物体把触电人员从电线上挪开，并将触电人员尽快急救。

第3页共6页 3 使用台钻安全注意事项

1，使用台钻禁止戴手套。

2，调节台钻夹头高度前，应先检查调节座是否将夹头支起。防止卡子松开后，夹头迅速坠落伤人。

3，安装或拆卸加工件时，应将台钻停止，等待钻头停止转动后，再安装或拆卸加工件。

4，台钻钻头进给速度变慢时，不能用力按升降手柄，应该检查钻头是否钝了或者传动皮带打滑。

5，使用台钻钻大孔时，应该先钻小孔，然后扩大孔，如有需要可以调节皮带轮，使皮带速度降低。

6，台钻钻头被加工件卡住后，不要强制台钻运转，应该立即将台钻停止，并且手动将台钻钻头反转退出加工件，然后重新运转。

7，操作者应该随时清理台面上的铁屑等杂物，防止台钻运转时将铁屑带起伤人。

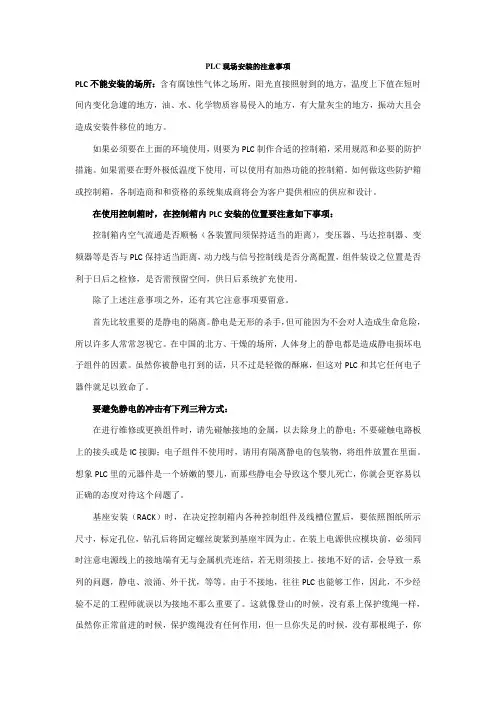

PLC现场安装的注意事项

PLC不能安装的场所：含有腐蚀性气体之场所，阳光直接照射到的地方，温度上下值在短时间内变化急遽的地方，油、水、化学物质容易侵入的地方，有大量灰尘的地方，振动大且会造成安装件移位的地方。

如果必须要在上面的环境使用，则要为PLC制作合适的控制箱，采用规范和必要的防护措施。如果需要在野外极低温度下使用，可以使用有加热功能的控制箱。如何做这些防护箱或控制箱，各制造商和和资格的系统集成商将会为客户提供相应的供应和设计。

在使用控制箱时，在控制箱内PLC安装的位置要注意如下事项：

控制箱内空气流通是否顺畅（各装置间须保持适当的距离），变压器、马达控制器、变频器等是否与PLC保持适当距离，动力线与信号控制线是否分离配置，组件装设之位置是否利于日后之检修，是否需预留空间，供日后系统扩充使用。

除了上述注意事项之外，还有其它注意事项要留意。

首先比较重要的是静电的隔离。静电是无形的杀手，但可能因为不会对人造成生命危险，所以许多人常常忽视它。在中国的北方、干燥的场所，人体身上的静电都是造成静电损坏电子组件的因素。虽然你被静电打到的话，只不过是轻微的酥麻，但这对PLC和其它任何电子器件就足以致命了。

要避免静电的冲击有下列三种方式：

在进行维修或更换组件时，请先碰触接地的金属，以去除身上的静电；不要碰触电路板上的接头或是IC接脚；电子组件不使用时，请用有隔离静电的包装物，将组件放置在里面。想象PLC里的元器件是一个娇嫩的婴儿，而那些静电会导致这个婴儿死亡，你就会更容易以正确的态度对待这个问题了。

基座安装（RACK）时，在决定控制箱内各种控制组件及线槽位置后，要依照图纸所示尺寸，标定孔位，钻孔后将固定螺丝旋紧到基座牢固为止。在装上电源供应模块前，必须同时注意电源线上的接地端有无与金属机壳连结，若无则须接上。接地不好的话，会导致一系列的问题，静电、浪涌、外干扰，等等。由于不接地，往往PLC也能够工作，因此，不少经验不足的工程师就误以为接地不那么重要了。这就像登山的时候，没有系上保护缆绳一样，虽然你正常前进的时候，保护缆绳没有任何作用，但一旦你失足的时候，没有那根绳子，你的生命就完结了。PLC的接地，就相当于给PLC系上保护缆绳。
