plc维修注意事项

ｌＩ电力建设　

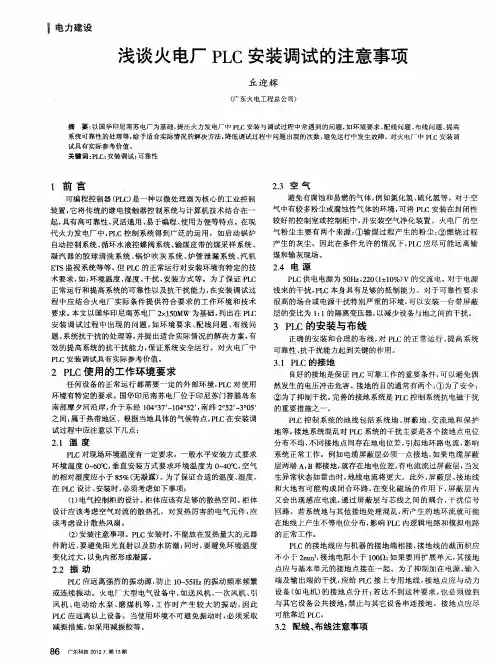

浅谈火电厂ＰＬＣ安装调试的注意事项　

丘迎辉　

（广东火电工程总公司）　

摘要：以国华印尼南苏电厂为基础，提出火力发电厂中ＰＬＣ安装与调试过程中常遇到的问题，如环境要求、配线问题、布线问题、提高　系统可靠性的处理等，给予适合实际情况的解决方法，降低调试过程中问题出现的次数，避免运行中发生故障。对火电厂中ＰＬＣ安装调　试具有实际参考价值。　关键词：ＰＬＣ；安装调试：可靠性　

１前言　

可编程控制器（ＰＬＣ）是一种以微处理器为核心的工业控制　

装置，它将传统的继电接触器控制系统与计算机技术结合在一　

起，具有高可靠性、灵活通用、易于编程、使用方便等特点。在现　

代火力发电厂中，ＰＬＣ控制系统得到广泛的运用，如启动锅炉　

自动控制系统、循环水液控蝶阀系统、输煤皮带的煤采样系统、　

凝汽器的胶球清洗系统、锅炉吹灰系统、炉管泄漏系统、汽机　ＥＴＳ监视系统等等。但ＰＬＣ的正常运行对安装环境有特定的技　

术要求，如：环境温度、湿度、干扰、安装方式等。为了保证ＰＬＣ　

正常运行和提高系统的可靠性以及抗干扰能力，在安装调试过　

程中应结合火电厂实际条件提供符合要求的工作环境和技术　

要求。本文以国华印尼南苏电厂２ｘｌ５０ＭＷ为基础，列出在ＰＬＣ　

安装调试过程中出现的问题，如环境要求、配线问题、布线问　题、系统抗干扰的处理等，并提出适合实际情况的解决方案，有　

效的提高系统的抗干扰能力，保证系统安全运行。对火电厂中　

ＰＬＣ安装调试具有实际参考价值。　２　ＰＬＣ使用的工作环境要求　

任何设备的正常运行都需要一定的外部环境，ＰＬＣ对使用　环境有特定的要求。国华印尼南苏电厂位于印尼苏门答腊岛东　

南部摩夕河沿岸，介于东经１０４ｏ３７　～１０４。５２　，南纬２ｏ５２＇￣３ｏ０５　

之间，属于热带地区。根据当地具体的气候特点，ＰＬＣ在安装调　

试过程中应注意以下几点：　

２．１温度　

ＰＬＣ对现场环境温度有一定要求。一般水平安装方式要求　

环境温度０～６Ｏ℃，垂直安装方式要求环境温度为０　４０℃，空气　

PLC操作规程

引言概述：

PLC（可编程逻辑控制器）是一种常用的自动化控制设备，广泛应用于工业控制系统中。为了确保PLC的正常运行和安全性，制定并遵守PLC操作规程是非常重要的。本文将详细介绍PLC操作规程的五个部分。

一、PLC操作前的准备工作：

1.1 检查电源和电气连接：确保PLC的电源连接正常，电气线路无松动或短路等问题。

1.2 检查输入输出设备：确认PLC的输入输出设备连接正确，且与控制对象相匹配。

1.3 检查程序和数据备份：在进行PLC操作之前，应备份好原有程序和数据，以防止意外丢失。

二、PLC操作步骤：

2.1 启动PLC：按下PLC的启动按钮或根据操作手册中的指示启动PLC，确保PLC处于正常工作状态。

2.2 加载程序：根据需要，将事先备份好的程序加载到PLC中，并进行必要的参数设置。

2.3 运行程序：通过操作界面或按下相应按钮，启动PLC程序的运行，实现对控制对象的控制。

三、PLC操作时的注意事项： 3.1 避免过载：在进行PLC操作时，应确保控制对象的负载不超过PLC的额定负载，以防止PLC过载损坏。

3.2 防止干扰：避免将PLC放置在电磁干扰较大的环境中，以免干扰PLC的正常运行。

3.3 定期维护：定期对PLC进行检查和维护，清洁PLC设备，并检查电源和电气连接是否正常。

四、PLC操作故障处理：

4.1 确认故障现象：在PLC操作过程中，如出现异常情况，应及时记录故障现象并进行确认。

4.2 排除外部因素：首先检查是否存在外部因素引起的故障，如电源故障、电气线路松动等。

4.3 联系维修人员：如果无法解决故障，应及时联系专业的PLC维修人员，避免自行拆卸和修理。

五、PLC操作安全措施：

5.1 遵守操作规程：严格按照PLC操作规程进行操作，避免操作失误导致事故发生。

5.2 使用防护措施：在进行PLC操作时，应佩戴防护手套、护目镜等个人防护装备，确保人身安全。

PLC工程施工是指利用可编程逻辑控制器（Programmable Logic Controller，PLC）对工业生产过程进行自动化控制的一种技术。PLC具有可靠性高、抗干扰能力强、易于扩展和维护等优点，广泛应用于电力、化工、机械、电子等领域。本文将从PLC工程施工的定义、特点、流程和注意事项等方面进行详细介绍。

一、PLC工程施工的定义

PLC工程施工是指利用PLC技术对工业生产过程中的设备、生产线进行自动化控制和优化，以提高生产效率、降低成本、保障生产安全的一种工程实践活动。PLC工程施工涉及到硬件选型、软件编程、现场调试和维护等多个方面。

二、PLC工程施工的特点

1. 高度可靠性：PLC控制系统采用模块化设计，具有良好的冗余性能，保证了系统在恶劣环境下长时间稳定运行。

2. 强大的抗干扰能力：PLC具有较强的电磁兼容性，能有效抵抗工业现场的电磁干扰，确保控制信号的准确传输。

3. 灵活的扩展性和维护性：PLC控制系统可根据生产需求进行灵活扩展，同时具有便于维护和故障诊断的特点。

4. 丰富的输入输出接口：PLC具有多种输入输出接口，可连接各种传感器、执行器等设备，实现对生产过程的实时监控和控制。

5. 友好的人机界面：PLC控制系统可配备触摸屏、显示屏等人机界面设备，便于操作人员实时了解生产状态，进行参数设置和故障诊断。

三、PLC工程施工流程

1. 项目调研：了解项目需求，分析生产过程，确定PLC控制的范围和目标。

2. 硬件选型：根据项目需求，选择合适的PLC型号、输入输出模块、通信模块等硬件设备。

3. 软件编程：编写PLC控制程序，包括逻辑控制、数据处理、通信等功能。

4. 现场调试：将PLC控制系统安装到现场，进行设备接线、程序下载、参数设置等操作，确保系统正常运行。

5. 系统验收：对PLC控制系统进行性能测试和功能验收，确保满足生产需求。 6. 培训和维护：对操作人员进行培训，使其熟练掌握PLC控制系统的使用和维护方法，提供持续的技术支持。

一般各型PLC（以下以无锡华光电子工业有限公司生产的SR系列PLC，做为描述样板，其余各型PLC大同小异）均设计成长期不间断的工作制。但是，偶然有的地方也需要对动作进行修改，迅速找到这个场所并修改它们是很重要的。修改发生在PLC以外的 动作需要许多时间。

查找故障的设备

SR PLC的指示灯及机内设备，有益于对PLC整个控制系统查找故障。编程器是主要的诊断工具，他能方便地插到PLC上面。在编程器上可以观察整个控制系统的状态，当您去查找PLC为核心的控制系统的故障时，作为一个习惯，您应带一个编程器。

基本的查找故障顺序

提出下列问题，并根据发现的合理动作逐个否定。一步一步地更换SR中的各种模块直到故障全部排除。所有主要的修正动作能通过更换模块来完成。 除了一把螺丝刀和一个万用电表外，并不需要特殊的工具，不需要示波器，高级精密电压表或特殊的测试程序。

1、PWR（电源）灯亮否？如果不亮，在采用交流电源的框架的电压输入端（98-162VAC或195-252VAC）检查电源电压；对于需要直流电压的框架， 测量+24VDC和0VDC端之间的直流电压，如果不是合适的AC或DC电源，则问题发生在SR PLC之外。如AC或DC电源电压正常，但PWR灯不亮，检查保险丝， 如必要的话，就更换CPU框架。

2、PWR（电源）灯亮否？如果亮，检查显示出错的代码，对照出错代码表的代码定义，做相应的修正。

3、RUN（运行）灯亮否？如果不亮，检查编程器是不是处于PRG或LOAD位置，或者是不是程序出错。如RUN灯不亮，而编程器并没插上，或者编程器处于RUN方式 且没有显示出错的代码，则需要更换CPU模块。

4、BATT（电池）灯亮否？如果亮，则需要更换锂电池。由于BATT灯只是报警信号，即使电池电压过低，程序也可能尚没改变。更换电池以后， 检查程序或让PLC试运行。如果程序已有错，在完成系统编程初始化后，将录在磁带上的程序重新装入PLC。
