电机温升和绝缘等级

电机温升和绝缘等级

用来使器件在电气上绝缘的材料称绝缘材料;

一种或几种绝缘材料的组合称绝缘结构;

表示绝缘结构的最高允许工作温度,并在这样的温度下它能在预定的使用期内维持其性能,在允许的范围内及其所分的等级即耐热等级;耐热等级分为Y级90℃、A级105℃、E级120℃、B级130℃、F级155℃、H级180℃和H级以上共七个等级;

超过这个限度,绝缘材料的寿命就急剧缩短,甚至会烧毁;这个温度限度,称为绝缘材料的允许温度;

某一点的温度与参考或基准温度之差称温升;也可以称某一点温度与参考温度之差;电机某部件与周围介质温度之差,称电机该部件的温升;

电机在额定负载下长期运行达到热稳定状态时,电机各部件温升的允许极限,称温升限度;

绝缘材料的允许温度,就是电机的允许温度；绝缘材料的寿命,一般就是电机的寿命;

电机负载运行时,从尽量发挥它的作用出发,所带负载即输出功率越大越好若不考虑机械强度;但是输出功率越大、损耗功率越大,温度越高;我们知道,电机内耐温最薄弱的东西是绝缘材料,如漆包线;绝缘材料耐温有个限度,在这个限度内,绝缘材料的物理、化学、机械、电气等各方面性能都很稳定,其工作寿命一般约为20年;按照允许温度的高低,电机常用的绝缘材料为A、E、B、F、H五种;按环境温度为40摄氏度计算,这五种绝缘材料及其允许温度和允许温升如下表所示：-

A 经过浸渍处理的棉、丝、纸板、木材等,普通绝缘漆 105 65

E 环氧树脂、聚脂薄膜、青壳纸,三酸纤维,高度绝缘漆 120 80

B 用提高了耐热性能的有机漆作粘合剂19F 用耐热优良的环氧树脂粘合或浸渍的云母、石棉和玻璃纤维组合物 155 115

H 用硅有树脂粘合或浸渍的云母、石棉或玻璃纤维组合物,硅有橡胶 180 140

大家都知道衡量电机发热程度是用“温升”而不是用“温度”,当“温升”突然增大或超过最高工作温度时,说明电机已发生故障;下面就一些基本概念进行讨论;

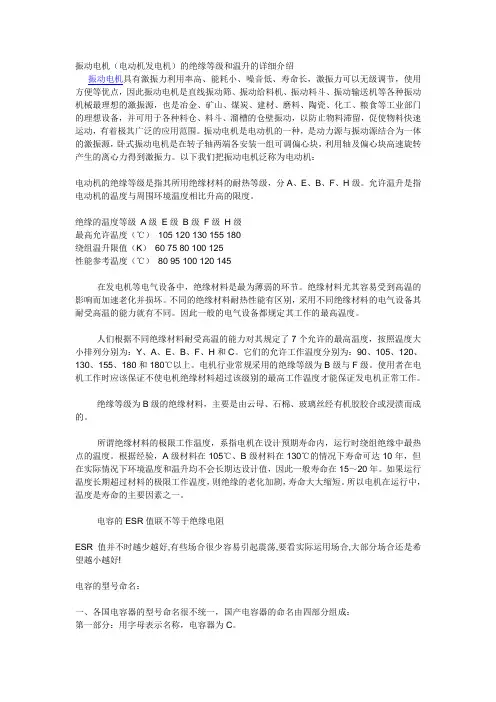

1 绝缘材料的绝缘等级

绝缘材料按耐热能力分为y、a、e、b、f、h、c7个等级,其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上;

所谓绝缘材料的极限工作温度,系指电机在设计预期寿命内,运行时绕组绝缘中最热点的温度;根据经验,a级材料在105℃、b级材料在130℃的情况下寿命可达10年,但在实际情况下环境温度和温升均不会长期达设计值,因此一般寿命在15～20年;如果运行温度长期超过材料的极限工作温度,则绝缘的老化加剧,寿命大大缩短;所以电机在运行中,温度是寿命的主要因素之一;

2 温升

温升是电机与环境的温度差,是由电机发热引起的;运行中的电机铁芯处在交变磁场中会产生铁损,绕组通电后会产生铜损,还有其它杂散损耗等;这些都会使电机温度升高;另一方面电机也会散热;当发热与散热相等时即达到平衡状态,温度不再上升而稳定在一个水平上;当发热增加或散热减少时就会破坏平衡, 使温度继续上升,扩大温差,则增加散热,在另一个较高的温度下达到新的平衡;但这时的温差即温升已比以前增大了,所以说温升是电机设计及运行中的一项重要指标,标志着电机的发热程度,在运行中,如电机温升突然增大,说明电机有故障,或风道阻塞或负荷太重;

3 温升与气温等因素的关系

对于正常运行的电机,理论上在额定负荷下其温升应与环境温度的高低无关,但实际上还是受环境温度等因素影响的;

1 当气温下降时,正常电机的温升会稍许减少; 这是因为绕组电阻r下降,铜耗减少;温度每降1℃,r约降%; 2 对自冷电机,环境温度每增10℃,则温升增加～3℃;这是因为绕组铜损随气温上升而增加;所以气温变化对大型电机和封闭电机影响较大;

3 空气湿度每高10%,因导热改善,温升可降～℃,平均为℃;

4 海拔以1 000 m为标准,每升100 m,温升增加温升极限值的1%;

4 极限工作温度与最高允许工作温度

通常说a级的极限工作温度为105℃,a级的最高允许工作温度是90℃;那么,极限工作温度与最高允许工作温度有何不同其实,这与测量方法有关,不同的测量方法,其反映出的数值不同,含义也不一样;

1 温度计法 其测量结果反映的是绕组绝缘的局部表面温度;这个数字平均比绕组绝缘的实际最高温度即“最热点”低15℃左右;该法最简单,在中、小电机现场应用最广;

2 电阻法 其测量结果反映的是整个绕组铜线温度的平均值;该数比实际最高温度按不同的绝缘等级降低5～15℃;该法是测出导体的冷态及热态电阻,按有关公式算出平均温升;

3 埋置温度计试验时将铜或铂电阻温度计或热电偶埋置在绕组、铁心或其它需要测量预期温度最高的部件里;其测量结果反映出测温元件接触处的温度;大型电机常采用此法来监视电机的运行温度;

各种测量方法所测量到的温度与实际最高温度都有一定差值,因此需将绝缘材料的“极限工作温度”减去此差值才是“最高允许工作温度”;

5 电机各部位的温度限度 1 与绕组接触的铁心温升温度计法应不超过所接触的绕组绝缘的温升限度电阻法,即a级为60℃,e级为75℃,b级为80℃,f级为100℃,h级为125℃;

2 滚动轴承温度应不超过95℃,滑动轴承的温度应不超过80℃;因温度太高会使油质发生变化和破坏油膜;

3 机壳温度实践中往往以不烫手为准;

4 鼠笼转子表面杂散损耗很大,温度较高,一般以不危及邻近绝缘为限;可预先刷上不可逆变色漆来估计;

6 电机发热故障的排除

当电机温度超过最高工作温度或温升超过规定或温升虽然未超过规定,但在低负荷时温升突然增大时,说明电机有故障,其判断和排除方法是：

1 在额定负荷下温升未超过温升限度,仅由于环境温度超过40℃,而使电机温度超过最大允许工作温度;这种现象说明电机本身是正常的;解决的办法是用人工方法使环境温度下降,如办不到,则必须减负载运行;

2 在额定负载下温升超出铭牌规定; 不管什么情况,均属电机有故障,必须停机检查,特别对温升突然变大更要注意;其外部原因有：电网电压太低或线路压降太大超过10%,负载太重超过10%,电机与机械配合不当；内部原因有：单相运行、匝间短路、相间短路、定子接地、风扇损坏或未固紧、风道阻塞、轴承损坏,定转子相擦、电机与电缆接头发热特别是铜铝或铝铝连接、电机受腐蚀或受潮等;此外,从理论上讲电机均可正反转,但有些电机的风扇有方向性,如反了,温升会超出许多;总之,必须针对各种具体情况,排除故障; 电机绝缘等级

机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的;有Y、A、E、B、F、H、C等几个等级,各级的允许极限温度如下表;

所谓允许极限温度是指电机绝缘材料的允许最高工作温度,它反应绝缘材料的耐热性能;

绝缘材料按耐热能力分为 Y级、A级、E级、B级、F级、H级、C级,

允许温度℃ 90、105、120、130、155、180 、180℃以上;

电动机采用B级绝缘时定子绕组的温升极限电阻法应不超过80K；

电动机采用F级绝缘时定子绕组温升极限应不超过105K；

YR电机集电环的温升极限温度计法应不超过80K；

电机轴承的容许温度温度计法或埋置检温计法对滚动轴承应不超过95℃；

对滑动轴承出油温度不高于65℃时应不超过80℃或按双方协议;

电机温升说明：电机某一部分的温升为该部分温度冷却介质温度之差,单位为K;电机温升包括定、转子绕组温升,定、转子铁心温升；集电环温升及轴承允许温度前面已作说明;B级电机绕组温升限制为80K；F级电机按B级考核亦为80K；按F级考核则为105K,按相应标准,B级绝缘材料可长期承受的工作温度是130℃,F级可长期承受155℃,按电机实际运行最高环温40℃计算,则电机允许工作温度为： B级时≤120℃环温40℃+温升80 ＜130℃

F级时≤145℃环温40℃+温升105＜155℃

电机的工作制的分类

S1、 连续工作制：在恒定负载下的运行时间足以达到热稳定;

S2、 短时工作制：在恒定负载下按给定的时间运行,该时间不足以达到热稳定,随之即断能停转足 够时间,使电机再度冷却到与冷却介质温度之差在2K以内;

S3 、断续周期工作制：按一系列相同的工作周期运行,每一周期包括一段恒定负载运行时间和一段断能停转时间;这种工作制中的每一周期的起动电流不致对温升产生显着影响;

S4、包括起动的断续周期工作制：按一系列相同的工作周期运行,每一周期包括一段对温升有显着影响的起动时间、一段恒定负载运行时间和一段断能停转时间;

S5、包括电制动的断续周期工作制：按一系列相同的工作周期运行,每一周期包括一段起动时间、 一段恒定负载运行时间、一段快速电制动时间和一段断能停转时间;

S6、连续周期工作制：按一系列相同的工作周期运行,每一周期包括一段恒定负载运行时间和一段空载运行时间,但无断能停转时间;

S7、包括电制动的连续周期工作制：按一系列相同的工作周期运行,每一周期包括一段起动时间、一段恒定负载运行时间和一段快速电制动时间,但无断能停转时间; S8、包括变速变负载的连续周期工作制：按一系列相同的工作周期运行,每一周期包括一段在预定 转速下恒定负载运行时间,和一段或几段在不同转速下的其它恒定负载的运行时间,但无断能停转时间;

S9、负载和转速非周期性变化工作制：负载和转速在允许的范围内变化的非周期工作制;这种工作制包括经常过载,其值可远远超过满载;

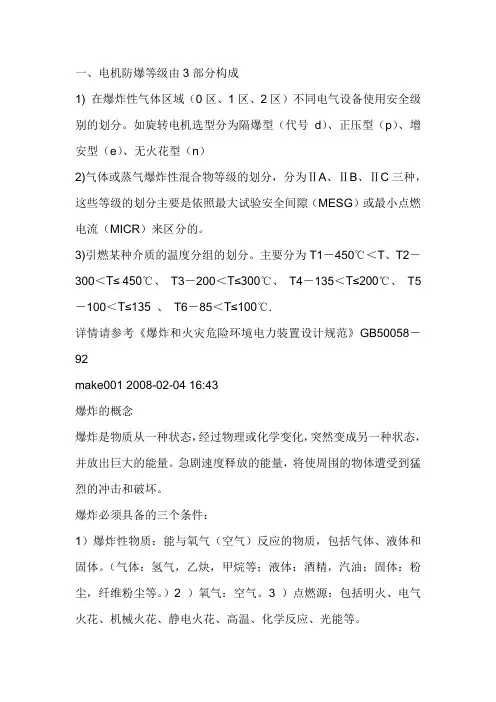

IP防护等级

IPINTERNATIONAL PROTECTION防护等级是专门的工业防护等级,它将电器依其防尘、防湿气之特性加以分级;这里所指的外物含工具,人的手指等均不可接触到电器内之带电部分,以免触电;IP防护等级是由两个数字所组成,第一个数字表示电器防尘、防止外物侵入的等级,第二个数字表示电器防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高,两个标示数字所表示的防护等级如表一及表二;

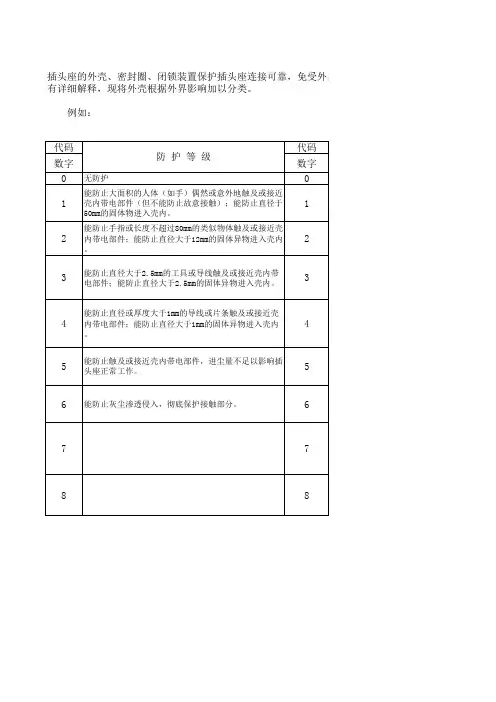

电机防护等级第一位数字的分级和定义 0 无防护:没有专门的防护

1 防护大于50mm的固体能防止直径大于50mm的固体异物进入壳内;能防止人体的某一大面积部分如手偶然或意外地触及壳内带电或运动部分,但不能防止有意识地接近这些部分

2 防护大于12mm的固体 能防止直径大于12mm的固体异物进入壳内;能防止手指触及壳内带电或运动部分①

3 防护大于的固体能防止直径大于的固体异物进入壳内;能防止厚度或直径大于的工具、金属线等触及壳内带电或运动部分①② 4 防护大于1mm的固体能防止直径大于1mm的固体异物进入壳内;能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②

5 防尘 能防止灰尘进入达到影响产品正常运行的程度,完全防止触及壳内带电或运动部分;

6 尘密 能完全防止灰尘进入壳内,完全防止触及壳内带电或运动部分①

① 对用同轴外风扇冷却的电机,风扇的防护应能防止其风叶或轮辐被手触及,在出风口,手插入时,其直径为50mm的护板不能通过;

② 不包括泄水孔,泄水孔应不低于2级的规定;

电机防护等级第二位数字的分级和定义

防护等级 第二位数字 简称 定义

0 无防护 没有专门的防护

1 防 滴 垂直的滴水应不能直接进入电机内部

2 15o防滴 与铅垂线成15o角范围内的滴水,应不能直接进入电机内部

3 防淋水 与铅垂线成60O角范围内的淋水,应不能直接进入电机内部
