简述正弦波振荡电路的组成部分及各部分的作用

第五节正弦波振荡电路振荡电路是一种能量转换装置，它无需外加信号，就能自动地将直流电能转换成具有一定频率、一定幅度和一定波形的交流信号。

一、正弦波振荡器的基本知识

1．正弦波振荡器的组成

正弦波振荡器主要由放大电路、选频电路和反馈网络组成。

（1）放大电路

利用三极管的电流放大作用使电路具有足够的放大倍数。

（2）选频电路

对某个特定频率的信号产生谐振，从而保证正弦波振荡器具有单一的工作频率。

（3）反馈网络

将输出信号正反馈到放大电路的输入端，作为输入信号，使电路产生自激振荡。

2．自激振荡的过程

当振荡器接通电源的瞬间，电路受到扰动，在放大器的输入端产生一个微弱的扰动电压，经放大器放大、选频后，通过正反馈网络回送到输入端，形成放大→选频→正反馈→再放大的过程，使输出信号的幅度逐渐增大，震荡便由小到大地建立起来。当振荡信号幅度达到一定值时，由于三极管非线性的限制作用，使振幅不再增大，最终使电路维持稳幅振荡。

3．自激振荡的条件

振荡电路要产生自激振荡必须同时满足下列两个条件：

（1）相位平衡条件

反馈电压的相位与输入电压的相位相同，即为正反馈。

n（n=0，1，2，…） 为vf与vi的相位差

（2）振幅平衡条件

反馈电压的幅度与输入电压的幅度相等，这是电路维持稳幅振荡的振幅条件。

AvF≥1 F反馈系数

起振时AvF＞1，稳幅振荡时AvF=1。

二、RC振荡器

RC振荡器主要由RC选频反馈网络和放大器组成，常见的类型有桥式振荡电路和移相式振荡电路。

RC桥式振荡电路的基本原理：

1．RC串并联选频网络 2

图a为RC串并联选频网络，它由R2、C2并联后与R1、C1串联组成，一般取R1= R2= R，C1= C2= C，它的选频特性如图b、c，输入电压vi的幅度一定时，输入信号频率变化会引起输出电压vo幅度和相位的变化。

当输入信号vi的频率等于选频频率时，输出电压幅度最高，为vi/3，而且它们的相位差为零。选频频率f0取决于选频网络元件R、C的数值，并且

LC正弦波振荡电路的仿真分析

一、引言

正弦波振荡电路是电路中一种常见的特殊电路，它能够产生稳定的正弦波信号。在实际应用中，正弦波振荡电路广泛应用于通信、测量、音频等领域。本文将对正弦波振荡电路进行仿真分析，包括理论介绍、电路设计和仿真结果。

二、理论介绍

正弦波振荡电路一般由放大器、反馈网络和滤波网络三部分组成。其中，放大器用于放大信号，反馈网络用于提供反馈信号，滤波网络用于滤除高频噪声。正弦波振荡电路的关键是要满足反馈网络的条件，即反馈信号的相位和幅度要适当，以实现正反馈，从而产生振荡信号。

三、电路设计

1.放大器设计

放大器通常采用共射放大器，其具有较高的电流增益和较低的输出阻抗，能够提供稳定的放大效果。通过选择合适的管子和配置电阻，可以实现放大器的设计。

2.反馈网络设计

反馈网络通常采用RC网网络，其中R是一个高阻值的电阻，用于限制反馈信号的流动，C是一个电容，用于实现对反馈信号的滤波作用。通过选择合适的电阻和电容数值，可以实现反馈网络的设计。

3.滤波网络设计 滤波网络通常采用LC滤波电路，其中L是一个电感，用于滤除高频噪声，C是一个电容，用于滤除低频噪声。通过选择合适的电感和电容数值，可以实现滤波网络的设计。

四、仿真结果

通过仿真软件进行仿真分析，可以得到正弦波振荡电路的输出波形和参数。仿真结果能够直观地反映出电路的性能和稳定性。

1.输出波形

通过仿真软件的波形显示功能，可以得到正弦波振荡电路的输出波形。输出波形应该为稳定的正弦波，且频率和幅度在一定范围内波动较小。

2.参数分析

通过仿真软件的参数显示功能，可以得到正弦波振荡电路的各项参数。常见的参数包括信号频率、幅度、相位等。通过对这些参数的分析，可以得到电路的性能和稳定性。

五、总结

正弦波振荡电路是一种常见的电路，能够产生稳定的正弦波信号。通过仿真分析，可以得到电路的输出波形和参数，从而评估电路的性能和稳定性。对于电路设计和优化具有重要的指导意义。

rc正弦波振荡电路设计

RC正弦波振荡电路是一种常见的电路设计，用于产生稳定的正弦波信号。这种电路通常由一个电阻（R）和一个电容（C）组成。在这个电路中，电容和电阻的相互作用使得电荷以周期性的方式在电容器中积累和释放，从而产生正弦波形的电压输出。

在RC正弦波振荡电路中，电阻的作用是限制电流的流动，而电容则负责积累和释放电荷。当电压施加到电路上时，电荷开始积累在电容器的板上，导致电压上升。随着电压的上升，电荷开始流回电源，导致电压下降。这种电流循环往复，形成了正弦波形的输出信号。

为了确保RC正弦波振荡电路的稳定性，需要选择合适的电阻和电容值。电阻的值决定了电流的流动速度，而电容的值则影响电荷的积累和释放速度。选择合适的电阻和电容值可以使电路产生稳定的振荡频率和幅值。

在设计RC正弦波振荡电路时，还需要考虑到电源的稳定性和电路的耦合效应。电源的稳定性对于产生稳定的振荡信号至关重要，而电路的耦合效应则可能导致信号失真或干扰。

总的来说，RC正弦波振荡电路是一种简单而有效的电路设计，用于产生稳定的正弦波信号。正确选择电阻和电容值，并考虑电源的稳定性和电路的耦合效应，可以保证电路的性能和稳定性。这种电路在很多应用中都有广泛的应用，如音频处理、通信系统等。

正弦波振荡电路

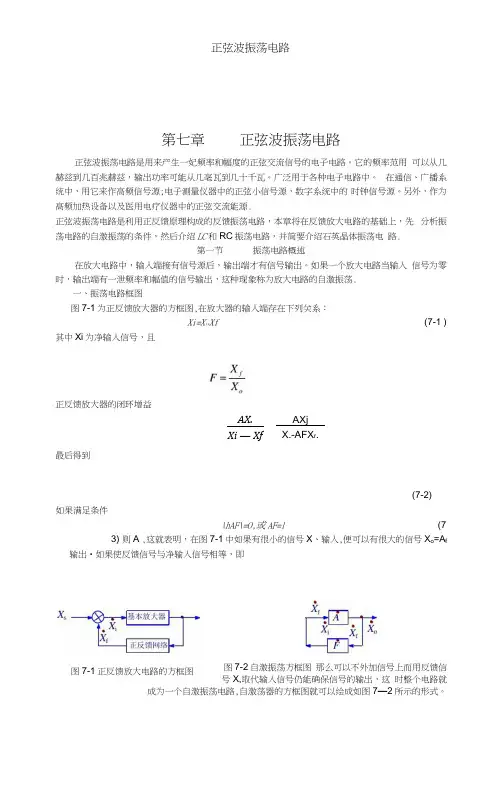

第七章 正弦波振荡电路

正弦波振荡电路是用来产生一妃频率和幅度的正弦交流信号的电子电路。它的频率范用 可以从几赫兹到几百兆赫兹，输岀功率可能从几亳瓦到几十千瓦。广泛用于各种电子电路中。 在通信、广播系统中，用它来作高频信号源;电子测量仪器中的正弦小信号源，数字系统中的 时钟信号源。另外，作为髙频加热设备以及医用电疗仪器中的正弦交流能源.

正弦波振荡电路是利用正反馈原理构成的反馈振荡电路，本章将在反馈放大电路的基础上，先 分析振荡电路的自激振荡的条件，然后介绍LC和RC振荡电路，并简要介绍石英晶体振荡电 路.

第一节 振荡电路概述

在放大电路中，输入端接有信号源后，输岀端才有信号输岀。如果一个放大电路当输入 信号为零时，输出端有一泄频率和幅值的信号输出，这种现象称为放大电路的自激振荡.

一、振荡电路框图

图7-1为正反馈放大器的方框图,在放大器的输入端存在下列关系：

Xi=Xi+Xf (7-1 )

其中Xi为净输入信号，且

正反馈放大器的闭环增益

最后得到

3) 则A ,这就表明，在图7-1中如果有很小的信号X、输入,便可以有很大的信号Xo=Af

输岀•如果使反馈信号与净输入信号相等，即

图7-2自激振荡方框图 那么可以不外加信号上而用反馈信号X,取代输入信号仍能确保信号的输岀，这 时整个电路就成为一个自激振荡电路,自激荡器的方框图就可以绘成如图7—2所示的形式。 AX. Xi

— Xf AXj

X.-AFXr.

如果满足条件

\hAF\=O,或AF=1 (7-2)

(7

图7-1正反馈放大电路的方框图 正弦波振荡电路

二、自激振荡的条件

由上述分析可知，当AF= 1自激振荡可维持振荡。AF= 1即为自激振荡的平衡条件，其 中A和F都是频率的函数，可用复数表示：

则 AF = \AF\ Q+g

即 \AF\ = AF = \

(7-4)

和 久+冏=2“兀 “ = 0,1,2,3…
