化工部衬塑管道管件标准

  • 格式：docx
  • 大小：67.24 KB
  • 文档页数：6

2.1 衬塑钢管和管件应符合下列标准的最新版本的规定要求：

2.1.1 GB/T3092-2001《低压流体输送用焊接钢管(neq ISO5592:1991)》。

2.1.2 GB/T 8923《涂装前钢材表面锈蚀等级和除锈等级 (eqv ISO8501-1 : 1988)》。

2.1.3 GB/T 9114-2000 《突面带颈螺纹钢制管法兰(neq ISO7005-1 : 1992)》。

2.1.4 JB/T81-94《凸面板式平焊钢制管法兰》。

2.1.5 GB/T 9119《平面、突面板式平焊钢制管法兰》。

2.1.6 HG/T 2437-1993《钢塑复合管与管件》。

2.1.7 JB2536 -80《水处理设备油漆包装技术条件》。

2.1.8 HG20538《衬塑(PR PE PVC钢管和管件》。

3.1 聚丙烯(PP)管的技术要求

3.1.1 衬塑管所采用的聚丙烯衬管为国家大型企业生产的聚丙烯塑料原料拉制管，不准 采用回用料。

3.1.2 内衬塑材聚丙烯塑料管内外壁光滑，无白纹，凹槽。

3.1.3 塑料管外径小于或等于102的公差为± 0.6 mm,塑料管外径大于或等于102的公 差为± 1.0 mm,壁厚小于等于4.0 mm的允许偏差± 0.4mm,壁厚大于4.5mm的允许偏差为 ±

0.6 mm。

3.2 钢管的型号规格见下表：

通径 钢管

DN15 （|）28X2

DN20 小 32X2

DN25 小 38X3

DN32 小 42X3.0

DN40 小 48X3.0

DN50 小 57X3.5

DN65 小 75X4

DN80 小 89X4

DN100 小 108X4.0

DN125 小 133X 4.0

DN150 小 159X 4.5

3.3衬塑管件的尺寸偏差及衬塑厚度应符合下表要求:

3.3.1衬塑直管通径规格图例及规格如下：

衬塑直管管径表（单位：mm：

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400

衬塑直管长度符合图纸及管件清单要求。

3.3.2三通图例及规格标如下：

三通图例

三通管件规格表（单位：mrm:

公称通径DN H L L、H允许偏差

20 85 170 ±2

25 90 180 ±2

32 100 200 ±2

40 115 230 ±2

50 115 230 ±2

65 130 260 ±2

80 140 280 ±2

100 150 300 ±2

125 190 380 ±2

150 230 460 ±2

200 200 400 ±2

250 250 500 ±2 300

300

600 ±2

350 310 620 ±2

400 330 660 ±2

四通图例及规格如下:

四通管件规格表（单位：mm：

公称通径DN H L L、H允许偏差

15 160 160 ±2

20 170 170 ±2

25 180 180 ±2

32 200 200 ±2

40 230 230 ±2

50 230 230 ±2

65 260 260 ±2

80 280 280 ±2

100 300 300 ±2

125 380 380 ±2

150 460 460 ±2

200 400 400 ±2 3.3.3

四通图例 250

500

500 ±2

300 600 600 ±2

350 620 620 ±2

400 660 660 ±2

弯头图例及规格如下:

公称通径DN 中心至端面尺寸L L允许偏差

15 80 ±2

20 85 ±2

25 90 ±2

32 100 ±2

40 115 ±2

50 115 ±2

65 130 ±2

80 140 ±2

100 150 ±2

125 190 ±2

150 230 ±2

200 300 ±2

250 380 ±2

300 450 ±2

350 390 ±2 3.3.4

弯头管件规格表（单位： mm： 400 430 ±2

3.3.5标准变径管图例及规格如下:

标准变径管图例

标准变径管管件规格表（单位：mm：

公称通径DN/DN2 长度L L允许偏差

25X 20 120 ±2

32X25 120 ±2

40 X 20 120 ±2

40 X 32 120 ±2

50 X 25 120 ±2

50 X 32 120 ±2

50 X 40 120 ±2

65 X 32 120 ±2

65 X 40 120 ±2

65 X 50 120 ±2

80X 50 120 ±2

80 X 65 120 ±2

100X50 120 ±2

100X80 120 ±2

125X80 120 ±2

125X 100 120 ±2

150X80 180 ±2

150X 100 180 ±2

150X 125 180 ±2

200X100 180 ±2

200X150 180 ±2

250X 200 180 ±3

300X 250 180 ±3

400X 300 180 ±3

合集下载

化工部衬塑管道管件标准

化工部衬塑管道管件标准

2.1衬塑钢管和管件应符合下列标准的最新版本的规定要求：

2.1.1 GB/T3092-2001《低压流体输送用焊接钢管(neq ISO5592:1991)》。

2.1.2 GB/T 8923《涂装前钢材表面锈蚀等级和除锈等级(eqv ISO8501-1：1988)》。

2.1.3 GB/T 9114-2000《突面带颈螺纹钢制管法兰(neq ISO7005-1：1992)》。

2.1.4 JB/T81-94《凸面板式平焊钢制管法兰》。

2.1.5 GB/T 9119《平面、突面板式平焊钢制管法兰》。

2.1.6 HG/T 2437-1993《钢塑复合管与管件》。

2.1.7 JB2536－80《水处理设备油漆包装技术条件》。

2.1.8 HG20538《衬塑（PP、PE、PVC）钢管和管件》。

3.1聚丙烯（PP）管的技术要求

3.1.1衬塑管所采用的聚丙烯衬管为国家大型企业生产的聚丙烯塑料原料拉制管，不准采用回用料。

3.1.2 内衬塑材聚丙烯塑料管内外壁光滑，无白纹，凹槽。

3.1.3 塑料管外径小于或等于102的公差为±0.6 mm,塑料管外径大于或等于102的公差为±1.0 mm,壁厚小于等于4.0 mm的允许偏差±0.4mm,壁厚大于4.5mm的允许偏差为±0.6 mm。

3.2钢管的型号规格见下表：

通径 钢管

DN15 φ28×2

DN20 φ32×2

DN25 φ38×3

DN32 φ42×3.0

DN40 φ48×3.0

DN50 φ57×3.5

DN65 φ75×4

DN80 φ89×4

DN100 φ108×4.0

DN125 φ133×4.0

DN150 φ159×4.5

3.3 衬塑管件的尺寸偏差及衬塑厚度应符合下表要求：

3.3.1 衬塑直管通径规格图例及规格如下： LDN

衬塑直管管径表（单位：mm）：

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400

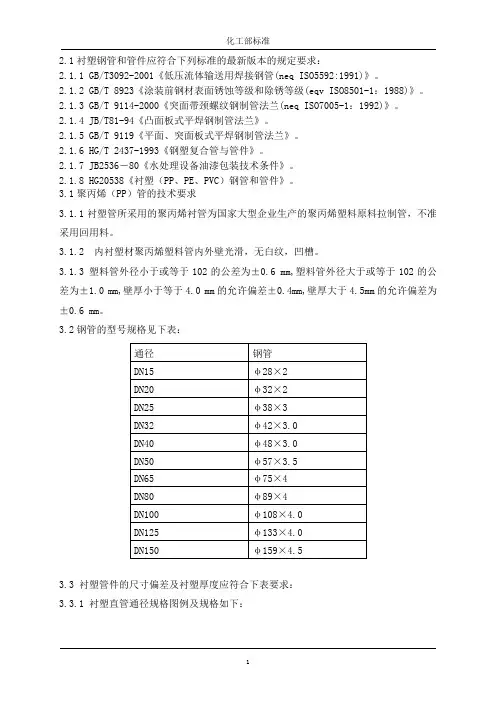

化工部衬塑管道管件标准 2
