砌体结构作业指导书

编制：

批准：

*********************

2012年3月 1

目录

一、施工准备................................................................................................................ 3

1、材料................................................................................................................... 3

(1)砖 ................................................................................................................. 3

(2)水泥 ............................................................................................................. 3

(3)砂 ................................................................................................................. 3

(4)水 ................................................................................................................. 3

(5)掺合料 ......................................................................................................... 3

(6)其他材料 ..................................................................................................... 3

2、作业条件........................................................................................................... 3

二、工艺流程................................................................................................................ 4

三、操作工艺................................................................................................................ 4

1、拌制砂浆........................................................................................................... 4

2、组砌方法........................................................................................................... 5

3、基础砌砖........................................................................................................... 5

⑴排砖撂底...................................................................................................... 5

⑵砌筑.............................................................................................................. 6

⑶抹防潮层...................................................................................................... 6

4、砖墙砌筑........................................................................................................... 6

⑴排砖撂底（干摆砖样）.............................................................................. 6

⑵选砖.............................................................................................................. 7

⑶盘角.............................................................................................................. 7

⑷挂线.............................................................................................................. 7

⑸砌砖.............................................................................................................. 7

⑹木砖预埋...................................................................................................... 7

⑺构造柱做法.................................................................................................. 8

⑻砖过梁砌筑.................................................................................................. 8

⑼安装过梁、梁垫.......................................................................................... 8

⑽钢筋混凝土框架围护墙砌筑...................................................................... 8

⑾砖挑檐砌筑.................................................................................................. 9

5、砖柱和砖垛（附墙砖柱）............................................................................... 9

⑴砖柱、砖垛组砌方法.................................................................................. 9

⑵排砖撂底...................................................................................................... 9

⑶砌筑.............................................................................................................. 9

6、中小型砌块墙的砌筑..................................................................................... 10

⑴组砌方法.................................................................................................... 10

⑵排砖撂底.................................................................................................... 10

⑶砌筑............................................................................................................ 10

⑷砌块与实心墙柱相接................................................................................ 10

⑸砌块墙的加固措施.................................................................................... 10

⑹砌块与门口联结........................................................................................ 11

⑺砌块与窗口联结........................................................................................ 11

⑻砌块墙顶支承预制构件的处理................................................................ 11

合集下载

砌体砌筑施工作业指导书

砌体砌筑施工作业指导书

砌体砌筑施工作业指导书

ZJYGS/ZY02—04—2003

1 范围

适用于铁路桥涵的砌体砌筑工程施工

2 施工准备

2.1 材料及机具：水泥、砂子、碎石、片石、抹子、线绳、沉降缝板、灰浆搅拌机、扁担、抬筐、绳子

2.2 作业条件

2.2.1 备有足够的片石及用料、用具及人力。

2.2.2 按设计尺寸放出砌体实样，指定好砌筑方法。

3 操作工艺

3.1 工艺流程图

砌体砌筑施工工艺流程图

3.2 工艺流程的描述

3.2.1 备料：砌体用片石，其质量要均匀、坚硬、不易风化、无裂纹。石料在砌筑前应浇水湿润，并应防止湿润不均匀或过度。石料表面有污垢够应冲洗干净，干砌时不用浇水湿润。

3.2.2 搅拌水泥砂浆或基底整平夯实。

3.2.2.1 水泥砂浆要按选定的配合比重量计进行配料，拌制时要先干后湿、拌和均匀、颜色一致、随拌随用。

3.2.2.2 干砌片石要在土工建筑物沾实或经夯密实后，并在解冻的土壤上进行。砌筑前土壤应夯实整平，整平只许挖土，如须补填坑洼，应用砾石夯填整平。

3.2.3 放样挂线。无论是浆砌片石还是干砌片石都应放样挂线砌筑，保证设计尺寸。

3.2.4 砌筑

3.2.4.1 浆砌片石砌筑。砌石前，应按设计放样出实样，挂线砌筑。砌石一般广泛采用挤压法分段进行。砌筑时首先砌角石，（定位石）再砌镶面石，然后砌填腹石。砌完一层后，不必找平的，即座灰砌上一层石块。每砌三层，按“大平、小不平”要求，找平一次，即为一砌筑段。其高度为70—120厘米。 备 料

搅拌砂浆（基底整平夯实）

放样挂线

砌 筑

养 生 3.2.4.1.1 砌石的基底为卵石或土质时，基底可不铺座灰，但侧面灰缝应填塞砂浆。基底可不铺座灰，但侧面灰缝应填塞砂浆。基底如为整体岩石应将岩石表面冲洗干净，先铺座灰后砌石块。座灰要满铺密实。

主体结构作业指导书

主体结构作业指导书

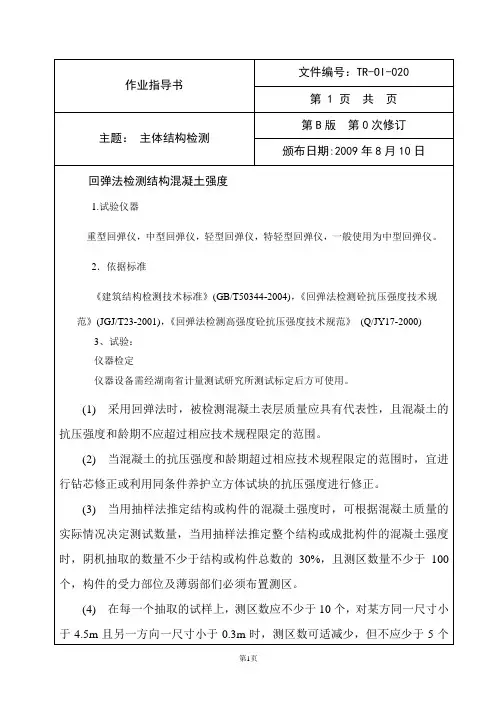

第1页 作业指导书 文件编号：TR-OI-020

第 1 页 共 页

主题： 主体结构检测 第B版 第0次修订

颁布日期:2009年8月10日

回弹法检测结构混凝土强度

1.试验仪器

重型回弹仪，中型回弹仪，轻型回弹仪，特轻型回弹仪，一般使用为中型回弹仪。

2．依据标准

《建筑结构检测技术标准》(GB/T50344-2004)，《回弹法检测砼抗压强度技术规范》(JGJ/T23-2001)，《回弹法检测高强度砼抗压强度技术规范》 (Q/JY17-2000)

3、试验：

仪器检定

仪器设备需经湖南省计量测试研究所测试标定后方可使用。

(1) 采用回弹法时，被检测混凝土表层质量应具有代表性，且混凝土的抗压强度和龄期不应超过相应技术规程限定的范围。

(2) 当混凝土的抗压强度和龄期超过相应技术规程限定的范围时，宜进行钻芯修正或利用同条件养护立方体试块的抗压强度进行修正。

(3) 当用抽样法推定结构或构件的混凝土强度时，可根据混凝土质量的实际情况决定测试数量，当用抽样法推定整个结构或成批构件的混凝土强度时，阴机抽取的数量不少于结构或构件总数的30%，且测区数量不少于100个，构件的受力部位及薄弱部们必须布置测区。

(4) 在每一个抽取的试样上，测区数应不少于10个，对某方同一尺寸小于4.5m且另一方向一尺寸小于0.3m时，测区数可适减少，但不应少于5个

第2页 相邻测区的间距不宜大于2m,测区离构件端部或施工缝边缘距离不宜大于0.5m。且不宜小于0.2m：

(4)-1 测区应均匀分布，测区面积宜控制在0.04m2左右；

(4)-2 原混凝土表面应清洁、平整、干燥、无冰冻、不应有接缝、饰面层、浮浆、油垢及蜂窝、麻面等，必要时可用砂轮清除表面的杂物和不平整处，打磨后的表面应扫清残留的粉末状碎屑。

(4)-3 回弹仪的轴线始终垂直于测试表面；

(4)-4 测点宜在侧面上均匀分布，同一测点只应弹一次，每一测区弹击16个测点

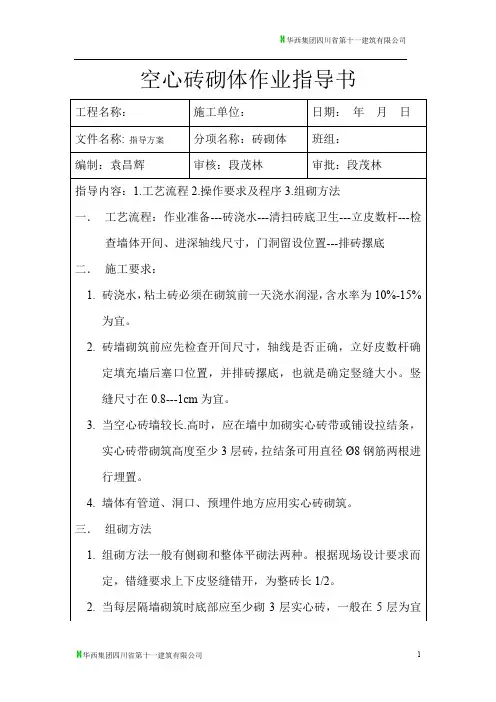

空心砖砌体作业指导书
