《画法几何及土木工程制图》习题解答(第三版)

《画法几何及土木工程制图习题集》习题解答(第三版)

几何画法

【1-1】按照立体图作诸点的三面投影。

几何画法

【1-2】已知点A、B、C、D的两面投影，作出各点的第三投影，并写出这些点的空间位置。

A

几何画法

【1-3】作出诸点的三面投影：点A(25,15,20);点B距离投影面W、V、H分别为20mm、10mm、15mm;点C位于点A之左10mm、之前15mm、之上10mm;点D在点A之下8mm、与投影面V、H等距，与投影面W的距离是与H面距离的2.5倍。

几何画法

【1-4】已知点A与W面距离为20mm;点B距点A12mm;点C与点A是对V面的重影点，在点A的正前方15mm;点D在点A的正下方20mm。补全诸点的三面投影，并表明可见性。

几何画法

【1-5】已知点A与H、V面等距，点B在V面上，与点A是对V面的重影点；点C在点A之右55mm、之后15mm、之下10mm;点D(40,20,30);点E在点D的正下方20mm。作出点A的水平投影，以及点B、C、D、E的两面投影，并表明可见性。 几何画法

【1-6】已知点A(40,20,60);点B(0,0,50);点C在点A的正前方10mm;点D在点A之下50mm、之右15mm,且在V面上；点E在点D的正左方20mm。作诸点的两面投影，并表明可见性。

几何画法

【2-1】判别下列直线对投影面的相对位置。

几何画法

【2-2】过点A作下列直线的三面投影。⑴一般位置直线AB,B在A之上5mm、A之左20mm、A之后10mm;⑵正平线AC,C在A的右上方，α=30°,长25mm;⑶正垂线AD,D在A之正前方15mm;⑷侧平线AE,E在A的后下方，β=45°,长20mm。

几何画法

【2-3】已知直线AD和点C、B的两面投影，判别C、B是否在AD上，已知点E在AD上，AE:ED为3:5,作出AD的侧面投影和点E的三面投影。

几何画法

【2-4】作直线AB的真长及其对投影面H、V的倾角α、β,在AB上作与点A相距25mm的点C的两面投影。

画法几何及工程制图

一、单项选择题(只有一个选项正确，共51道小题)

1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。某些行业部门还制定有部颁标准，则部颁标准是：

??(A)?参考作用

??(B)?与国家标准并行使用

??(C)?取代国家标准

??(D)?对国家标准的补充

正确答案：D

解答参考：

2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：

??(A)?总图制图标准

??(B)?水利水电工程制图标准

??(C)?技术制图标准

??(D)?铁路工程制图标准

正确答案：C

解答参考：

3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：

??(A)?45°

??(B)?60°

??(C)?75°

??(D)?80°

正确答案：C

解答参考：

4. 图纸的内边框是图框线，图框线的绘制用：

??(A)?细实线

??(B)?中粗实线

??(C)?粗实线

??(D)?加粗的粗实线

正确答案：C

解答参考：

5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：

??(A)?任意线型

??(B)?细实线

??(C)?中粗实线

??(D)?粗实线

正确答案：D

解答参考：

6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：

??(A)?100

??(B)?1000

??(C)?50

??(D)?20

正确答案：C

解答参考：

7. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：

??(A)?按比例进行尺寸度量

??(B)?查找换算系数

??(C)?与计算器的作用类似

??(D)?可画直线

正确答案：A

解答参考：

8. 中粗虚线的用途为：

??(A)?表示假想轮廓

??(B)?表示可见轮廓

??(C)?表示不可见轮廓

??(D)?画中心线或轴线

正确答案：C

解答参考：

9. 细点划线的用途为：

.\

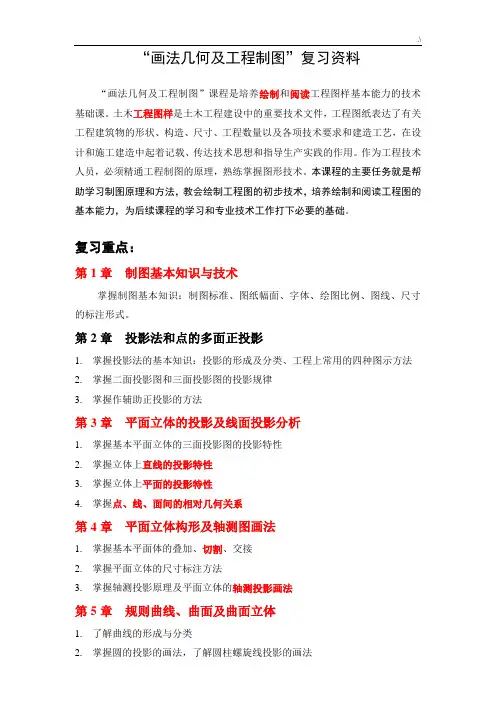

“画法几何及工程制图”复习资料

“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：

第1章 制图基本知识与技术

掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章 投影法和点的多面正投影

1. 掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法

2. 掌握二面投影图和三面投影图的投影规律

3. 掌握作辅助正投影的方法

第3章 平面立体的投影及线面投影分析

1. 掌握基本平面立体的三面投影图的投影特性

2. 掌握立体上直线的投影特性

3. 掌握立体上平面的投影特性

4. 掌握点、线、面间的相对几何关系

第4章 平面立体构形及轴测图画法

1. 掌握基本平面体的叠加、切割、交接

2. 掌握平面立体的尺寸标注方法

3. 掌握轴测投影原理及平面立体的轴测投影画法

第5章 规则曲线、曲面及曲面立体

1. 了解曲线的形成与分类

2. 掌握圆的投影的画法，了解圆柱螺旋线投影的画法 .\

3. 了解曲面的形成、分类

4. 掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法

5. 掌握基本曲面立体（圆柱、圆锥）的投影特性

6. 掌握平面与曲面体或曲表面相交的投影画法

7. 了解两曲面体或曲表面相交的投影画法

8. 掌握圆柱与圆锥的轴测图画法

第6章 组合体

1. 学会使用形体分析法对组合体的形成进行分析

2. 掌握根据实物绘制组合体的三视图的方法

“画法几何及工程制图”复习资料

复习重点：

1制图基本知识与技术

掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影

1. 掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法

2. 掌握二面投影图和三面投影图的投影规律

3. 掌握作辅助正投影的方法

3平面立体的投影及线面投影分析

1. 掌握基本平面立体的三面投影图的投影特性

2. 掌握立体上直线的投影特性

3. 掌握立体上平面的投影特性

4. 掌握点、线、面间的相对几何关系

4平面立体构形及轴测图画法

1. 掌握基本平面体的叠加、切割、交接

2. 掌握平面立体的尺寸标注方法

3. 掌握轴测投影原理及平面立体的轴测投影画法

5 规则曲线、曲面及曲面立体

1. 了解曲线的形成与分类

2. 掌握圆的投影的画法，了解圆柱螺旋线投影的画法

3. 了解曲面的形成、分类

4. 掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法

5. 掌握基本曲面立体（圆柱、圆锥）的投影特性

6. 掌握平面与曲面体或曲表面相交的投影画法

7. 了解两曲面体或曲表面相交的投影画法

8. 掌握圆柱与圆锥的轴测图画法 6 组合体

1. 学会使用形体分析法对组合体的形成进行分析

2. 掌握根据实物绘制组合体的三视图的方法

3. 掌握组合体的尺寸注法

4. 掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图

5. 掌握组合体轴测图的画法

7 图样画法

1. 掌握六个基本视图的画法

2. 掌握剖视图的表达方法

3. 掌握断面图的表达方法

4. 掌握在组合体轴测图中进行剖切的画法

5. 了解常用的简化画法

6. 了解第三角画法的概念

8 钢筋混凝土结构图（了解）

1. 了解钢筋混凝土结构的基本知识

2. 掌握钢筋混凝土结构的图示方法

3. 掌握钢筋混凝土结构图的阅读方法

9 房屋建筑图（了解）

1. 了解房屋的组成和各部分的作用，了解房屋的一般设计方法
