正常心电图
正常心电图
心电图是空间心电向量环经过两次投影而产生的。
第一次投影是指空间心电向量环在平面（额面、横面、侧面）上的投影，产生平面心电向量环的过程。
第二次投影是指平面心电向量环在导联轴上的投影，产生标准心电图的过程。额面心电向量环投影在六轴系统中，产生肢体导联心电图，即Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF；横面心电向量环投影在横面（V1-V6导联），产生V1-V6导联心电图。说明心电图与心电向量环图关系密切。
第一节心电图测量
心电图是一组具有正、负向波的综合曲线，可显示在心电示波器上，也可用描笔将图形记录在有正方形小格的记录纸上。
心电图记录纸上横向坐标可以检测各波的宽度。即时间。每小格距离为1.0mm,采用25 mm/s的纸速时，则横坐标上1.0mm的距离等于0.04s,根据需要可以提高走纸速度。如成倍提高至50 mm/s或100mm/s，则每小格1.0mm表示0.02s或0.01s.
心电图记录纸上的纵向坐标可以检测各波的振幅。即输入1.0mv的定标电压，正好能使心电图机的描笔上下移动10mm，即每1.0mm的振幅相当于0.1mv的电压，在实际操作中可根据具体情况而改变定标电压。如受检者心电波形振幅过小者可加倍输入，振幅过大者可减半输入。
一、心率的计算
测量P-P(或R-R)间期（一个心动周期的时间），以秒（s）表示，带入下列公式，即为每分钟心房或心室率。若心律不齐，则需测量5个以上P-P(或R-R)间期的平均值代入公式。心率=60/P-P(或R-R)间期，例如：R-R间期为0.8 s.，则心率为60/0.8=75次/分。
二、各波段振幅的测量
首先检查电压是否正确。基线（等电位线）应以T-P段为准。因此时心脏无电流活动，电位等于零。
测量向上的波，自基线的上缘垂直至波顶，测量向下的波，自基线的下缘垂直至博得底端；若为双向波，上下振幅的绝对值之和为其电压数。
三、各波段时间的测量

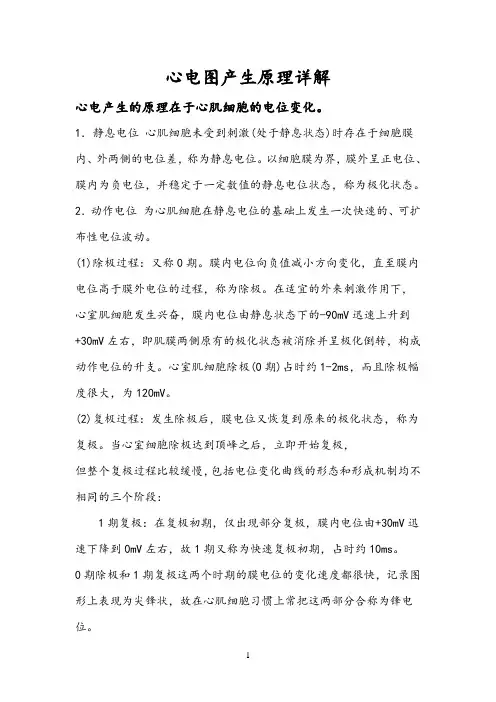

1 心电图产生原理详解
心电产生的原理在于心肌细胞的电位变化。
1．静息电位 心肌细胞未受到刺激(处于静息状态)时存在于细胞膜内、外两侧的电位差，称为静息电位。以细胞膜为界，膜外呈正电位、
膜内为负电位，并稳定于一定数值的静息电位状态，称为极化状态。
2．动作电位 为心肌细胞在静息电位的基础上发生一次快速的、可扩布性电位波动。
(1)除极过程：又称0期。膜内电位向负值减小方向变化，直至膜内电位高于膜外电位的过程，称为除极。在适宜的外来刺激作用下，
心室肌细胞发生兴奋，膜内电位由静息状态下的-90mV迅速上升到+30mV左右，即肌膜两侧原有的极化状态被消除并呈极化倒转，构成动作电位的升支。心室肌细胞除极(0期)占时约1-2ms，而且除极幅度很大，为120mV。
(2)复极过程：发生除极后，膜电位又恢复到原来的极化状态，称为复极。当心室细胞除极达到顶峰之后，立即开始复极，
但整个复极过程比较缓慢，包括电位变化曲线的形态和形成机制均不相同的三个阶段：
1期复极：在复极初期，仅出现部分复极，膜内电位由+30mV迅速下降到0mV左右，故1期又称为快速复极初期，占时约10ms。
0期除极和1期复极这两个时期的膜电位的变化速度都很快，记录图形上表现为尖锋状，故在心肌细胞习惯上常把这两部分合称为锋电位。
2 2期复极：当1期复极膜内电位达到0mV左右之后，复极过程就变得非常缓慢，膜内电位基本上停滞于0mV左右，细胞膜两侧呈等电位状态，
记录图形比较平坦，故复极2期又称为坪或平台期，持续约100-150ms，是整个动作电位持续时间长的主要原因，是心室肌细胞以及其它心肌细胞的动作电位区别于骨骼肌和神经纤维的主要特征。
3期复极；2期复极过程中，随着时间的进展，膜内电位以较慢的速度由0mV逐渐下降，延续为3期复极，2期和3期之间没有明显的界限。
在3期，细胞膜复极速度加快，膜内电位由0mV左右较快地下降到-90mV，完成复极化过程，故3期又称为快速复极末期，占时约100-150ms
1 心电向量图诊疗常规
【原理】心电向量图（vectorcardiogram,VCG）是记录心脏激动过程中顺序产生的瞬间综合向量电势所形成的空间向量环投影在横面、额面、左或右侧面三个面上的图形。平面心电向量图是立体心电向量环在不同面上的投影，而心电图则是平面心电量图在导联轴上的投影。
【临床意义】VCG可以对心电图表现进行解释，对某些病变的诊断优于心电图。如：
1.对诊断心肌梗死有较高敏感性和准确性，尤其是对下壁和后壁心肌梗死的诊断。
2.诊断束支和分支阻滞较为准确可靠，尤其是并发其他心电图改变时。
3.为预激旁路定位提供较正确的依据，尤其是并发其他心电图改变时。
4.可较为准确地定位室性早博。
5.协助诊断房室肥厚。
6.对ST-T改变较为敏感，指标丰富。
【适应征】心电图检查疑有上述病变且需要明确诊断和鉴别诊断者。
【方法】
l.病人取平卧位，如不能平卧，可取坐位。
2.采用Frank导联体系；用常规12导联心电图的导联线，连接方法如表7-1。
表7-1 Frank导联系统
导联 电极导联 电极色标 电极位置
X导联 A（正极） 茶色（C4） 左侧腋中线
I（负极） 红色（C1） 右侧腋中线
Y导联 F（正极） 绿色（F） 左脚
H（负极） 紫色（C6） 颈部背面中央偏右1cm处
Z导联 E（正极） 黄色（C2） 前正中线
M （负极） 黑色（C5） 背部中线
C（共用电极） 绿色（C3） 前正中线与左腋中线的角平分线上
RF（地线） 黑色（N） 右脚
2 注：（1）电极C位于A、E电极之间，与X轴及Z轴各构成45º角，参与构成X轴和Z轴。
（2）各胸部电极均与第5肋间水平。
3.在监视屏上观察心电向量环，待基线稳定后选择有特征的图形，记录静态的VCG和连续的时间VCG。
［诊断标准］心电向量图包括上额面（F面）、横面（H面）和右侧面（RS面）的向量环，可以进行定性、定量的分析。以下标准仅供参考。

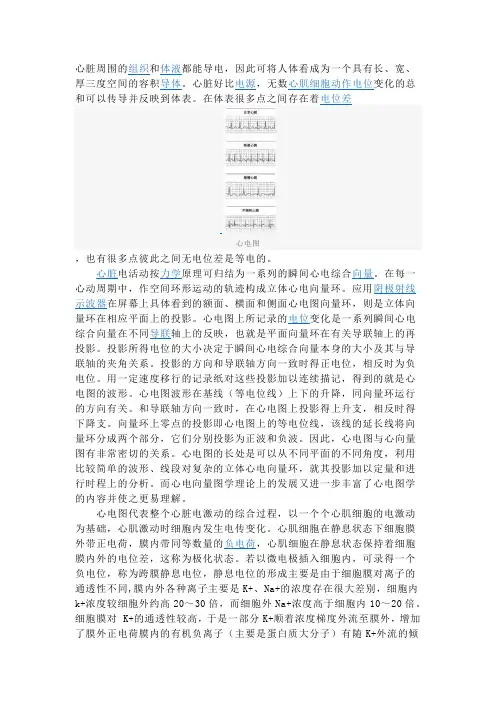

心脏周围的组织和体液都能导电，因此可将人体看成为一个具有长、宽、厚三度空间的容积导体。心脏好比电源，无数心肌细胞动作电位变化的总和可以传导并反映到体表。在体表很多点之间存在着电位差
心电图
，也有很多点彼此之间无电位差是等电的。
心脏电活动按力学原理可归结为一系列的瞬间心电综合向量。在每一心动周期中，作空间环形运动的轨迹构成立体心电向量环。应用阴极射线示波器在屏幕上具体看到的额面、横面和侧面心电图向量环，则是立体向量环在相应平面上的投影。心电图上所记录的电位变化是一系列瞬间心电综合向量在不同导联轴上的反映，也就是平面向量环在有关导联轴上的再投影。投影所得电位的大小决定于瞬间心电综合向量本身的大小及其与导联轴的夹角关系。投影的方向和导联轴方向一致时得正电位，相反时为负电位。用一定速度移行的记录纸对这些投影加以连续描记，得到的就是心电图的波形。心电图波形在基线（等电位线）上下的升降，同向量环运行的方向有关。和导联轴方向一致时，在心电图上投影得上升支，相反时得下降支。向量环上零点的投影即心电图上的等电位线，该线的延长线将向量环分成两个部分，它们分别投影为正波和负波。因此，心电图与心向量图有非常密切的关系。心电图的长处是可以从不同平面的不同角度，利用比较简单的波形、线段对复杂的立体心电向量环，就其投影加以定量和进行时程上的分析。而心电向量图学理论上的发展又进一步丰富了心电图学的内容并使之更易理解。
心电图代表整个心脏电激动的综合过程，以一个个心肌细胞的电激动为基础，心肌激动时细胞内发生电传变化。心肌细胞在静息状态下细胞膜外带正电荷，膜内带同等数量的负电荷，心肌细胞在静息状态保持着细胞膜内外的电位差，这称为极化状态。若以微电极插入细胞内，可录得一个负电位，称为跨膜静息电位，静息电位的形成主要是由于细胞膜对离子的通透性不同,膜内外各种离子主要是K+、Na+的浓度存在很大差别，细胞内k+浓度较细胞外约高20～30倍，而细胞外Na+浓度高于细胞内10～20倍。细胞膜对 K+的通透性较高，于是一部分K+顺着浓度梯度外流至膜外，增加了膜外正电荷膜内的有机负离子（主要是蛋白质大分子）有随K+外流的倾向，但因分子大，不能通过膜而被阻滞于膜的内表面。膜外正电的排斥作用和膜内负电的吸引作用，使K+的继续外流受阻而达到平衡时，在膜的两侧便形成极化状态。不同类型的心肌纤维，静息电位不同；快反应纤维，如心室肌为-80～-90mV，慢反应纤维，如窦房结则仅-40～-70mV 。 当心肌细胞受到刺激（或自发地）而兴奋时，细胞膜内外的电位迅速变化。细胞膜内外的电位差在瞬间消失,细胞内的电位由-90mV迅速变为0mV,乃至+20～+30mV。也就是说极化状态消失，这过程称为除极过程。以心室肌为例，膜电位从静息时的-80～-90mV降至-60～-70mV的阈电位水平，即迅速开始除极。随后细胞内又逐渐恢复其负电位，这过程称为复极。由除极至复极，膜内电位由负变正及又回至静息电位的一系列电位变化称为跨膜动作电位。可画成一条曲线,分成为5个时相。图1及表1示心室肌的动作电位与经膜离子流及体表心电图的关系。
