防护栏杆施工方案范本

（1）测量放样：按图纸设计要求及实际地形、地物的情况进行施工放样，定出立柱中心线，按规定的坡度和线形安装围栏网。（2）立柱固定分段进行，用膨胀螺丝固定两端的立柱，从纵向看，立柱的轴线在一条直线上，不该有参差不齐的现象；从高度看，柱顶平顺，不应出现高低不平的情况，特殊地形除外。（3）立柱的安装过程中必须保证立柱的稳固，以及和基础的连接紧密，立柱安装过程中应用小线对立柱安装的顺直度进行检测，对局部进行调整，确保直线段直顺，曲线段圆滑，立柱固定要符合设计图纸要求。立柱施工完毕后，监理工程师要对立柱的线形、高度进行检测，以及和基础连接的稳固性进行检测，符合要求后，方可进行挂网施工。（4）网片必须和立柱连接牢靠，网面安装平整，无明显翘曲和凹凸现象。网围栏施工完毕后，组织相关人员对铁丝网围栏进行验收工作施工方案1．施工方法1.1 基地施工方法1.1.1 基础采用现场浇筑，基坑采用人工开挖，不能用人工开挖的岩石部分采用风镐或风枪打浅孔辅以弱爆破，开挖上部土质坑壁放坡，下部岩石坑壁垂直。1.1.2 基坑开挖坡坡度视地而定，基坑尺寸应满足基坑轮廊。安装混凝土基础前及时检验基坑尺寸，平面位置及地面平整度和密实度，随即进行基础施工。1.1.3 基地检验灌筑基础混凝土前，对基坑进行隐蔽工程检查，检查的内容为：①基地平面位置，标高是否符合规范要求。②基地土质是否与规范相符，承载力是否满足规范要求。③基低有无积水，杂物、松散土质，是否清洁，平整。1.1.4基低处理基低为干土时，应将其湿润，过程土应在基低设计标高下夯填一层碎石层，基低面为岩石时，加以湿润，铺一层水泥砂浆，砂浆凝结前进行基础混凝土施工。1.1.5 基础混凝土浇筑基低开挖到位后不得长期暴露，应尽快浇筑混凝土基础，基础浇筑时要保证其位置，稳定性及标高：立柱混凝土基础尺寸为400mm*300mm*300mm三、山地护栏安装使用注意事项1. 预埋施工方案1.1 山地地形为高低起伏不平，为石土混合地质，在开挖上非常费力。如有岩石地方可绕石或凿石两种，最好选用把立柱末端浇筑在水泥墩，地面有沟坑的地方填平，一般护栏离地要求为10公分，考虑到地形高低起伏不平，安装的时候离地为10-15公分。2. 底盘安装2.1 底盘安装对岩石比较多的山地使用比较好。底盘安装要求基地坚硬牢固，安装地基平整，安装底座下使用塑料垫片，防止地基不平整护栏稳定性差。有泥土底盘使用水泥浇筑抹平。晾干牢固后在安装，或浇筑水泥墩。有坑的地方填平，安装的时候离地为10-15公分。2.2 金属护栏网立柱施工方法立柱有热镀锌板一次性压成经切 焊完毕后，喷塑双层防锈处理，运至现场浇筑混凝土埋没.2.3 金属护栏网网片施工方法按照规范要求进行网片焊接，加工，折弯，加工完毕后进行浸塑处理，远至现场挂网安装。 在放样和定位工作完成的基础上，根据要求进行基础及立柱施工，而后进行网片安装施工。3. 施工顺序及工艺桃形柱护栏网的安装和其他的护栏网不同。如波浪型护栏网，体育球场围网，铁路护栏网，公路防护网等都是先安装好立柱后，再连接网片。而桃型柱护栏网的安装就不可以这样安装了。若先把立柱按好后，网片是勾连不上的。4. 施工工艺4.1 根据规范要求，采用机械进行网片焊接，网片的钢丝采用低碳钢丝，要求网眼均匀，美观。4.2 网片焊接完毕后，进行热喷镀锌处理，钢丝镀锌量不小于135g/㎡。4.3 待立柱基础混凝土强度达到70%以后，进行网片安装。4.4 然后挂接第二个网片，和第三根立柱。把网面拉紧后第三根立柱固定。以此类推，一套一套的安装即可。这样安装既牢固又不损坏网面错误的安装方法：（1）用铁钳拉开连接槽。 这样会损坏护栏网的表面保护层，影响使用寿命。（2）强行把网挂上，这样网就会变形松动。（3）把间距放大，这样网面松动，很容易丢失。也起不到防护的作用。1. 对于铁丝网围栏在路基工程完成后尽早实施：施工方应在施工前制订详细的施工组织设计送监理工程师审批。应根据批准的施工组织设计，按图纸要求及实际地形，地物的情况进行施工放样，定出立柱中心线，进行必要的清场和挖处树根以便按规定的坡度和线形修建护栏网。2. 对于护栏网立柱的埋设应分段进行，先固定好第一根立柱然后把网片挂接到立柱上，拉线预埋紧接着挂接第二根立柱。接好后把第二根立柱固定。从纵向看，立柱的轴线应在一条直线上，不得出现参差不齐的现象；从高度看，柱顶应平顺，不得出现高低不平的情况。3. 当铁丝网围栏中如有断开处或在道路交叉口时，可视需要适当调整立柱间距，跨越河流时，当河两岸宽不超过6m时，应按图纸所示或用刺铁丝连接起来;当河两岸宽大于6m时,隔离栅应做终止封闭连接设置.4. 当图纸要求把立柱,支撑或锚头埋入混凝土基础中时,承包人必须设置必要的临时拉索或支撑,以把立柱固定于适当位置,直到混凝土硬化为止.混凝土养生7D期间,不应该在立柱,拉索安装拉紧任何材料或部件.所有立柱均应按照图纸要求和线形垂直埋设.5. 在安装护栏网时要产品尺寸和型号符合要求,应按图纸规定的方式从立柱端部开始牢固安装到立柱的挂钩上,网片与立柱连接应牢固,所有的网片及铁丝均应绷紧而不变形,其安装高度应符合图纸规定.护栏网安装完毕,立柱基地均需要进行最后压实处理.6. 如果在高压输电线穿过安装金属护栏网的地方,护栏网应按电力部门的规定接上地段.7. 当电线平行或接近平行于护栏网且电线在护栏网上方是.应在每段或按不大于400m的间距埋设地线,接地电阻小于10Ω（欧姆）。护栏网一般应顺着地形设置。必须时，需进行土工整平，以取得整齐的外观。在低洼地区，当地面纵剖面发生突变，无法保持规定的离地净高 时，可使用较长的立柱，然后根据地形调动高低。在 开挖或钻孔之后，所有立柱应按批准的方法埋设，立柱一般每隔100m应在其两侧加斜撑，以保证其稳定性；护栏网在改变方向的地方，立柱应设三向斜撑。5. 施工顺序5.1 基础工程采用全路段分段施工，施工工程根据直线原则，同时又要对不平整地形，尽量整成直线平坡或斜披，使结构上不要有太大起伏，确定基础位置，进行基坑开挖，浇筑基础，然后进行回填。5.2 立柱工程金属护栏网立柱为桃形立柱，立柱必须在热镀锌板压成成型前涂塑，由于地形为山地，立柱开槽为5公分，以便于上下调动。立柱制作完毕后，根据基础施工情况进行安装。5.3网片安装工程三 表面处理工序3.1 围栏网的热浸锌工艺：钢的热浸镀是熔融锌、铁之间相互浸润熔化及过渡层扩散生长的过程。钢的热浸锌方法主要有两种，即熔剂法和保护气体还原法。保护气体还原法是现代宽带钢连续热浸锌采用的最广泛的方法，它用于连续生产，但设备投资较大，控制较复杂，适应于专业化大规模生产，典型的工艺通称为森吉米尔（T.Sendzimir）法。高速公路护栏板的热浸锌工艺根据其特点一般采用熔剂法。3.2 熔剂法热浸锌技术的最大特点是，在热浸锌前将预处理的被镀工件进行熔剂处理，以防止镀件进入锌液之前再被氧化，同时也可避免锌液表面在镀件进入锌槽入口处产生氧化锌。在工艺上，熔剂法热浸镀也将问规模化、自动化方向发展。通过对镀层微观结构和表面层生长机制的提示，构建了许多新的理论。目前镀锌技术的应用，主要目的在于降低锌耗，提高外观质量、降低劳动强度、改善工作条件、降低污染和排放以及提高效率。四 桃形护栏网的特点4.1 桃型柱护栏网它是的网片采用Q235低碳钢冷拔丝经热镀锌、瞬间焊接钢丝镀锌面高附着处理、静电喷塑等生产工艺进行生产，产品保质10年以上防腐。网片采用无边框焊接方式,方便运输和安装，地形适应性强，与立柱连接位随地面起伏可上下调整；由于桃型立柱护栏网的网片安装了横向四道折弯加强筋，使网面强度显著增加。目前广泛用于铁路封闭生活区围栏场区围网开发区作为隔离栅使用。4.2 由于桃型立柱护栏网的网片采用独特战斧式设计，使产品整体线条更流畅。立柱的凹槽式设计，立柱和网片之间无需任何连接件，成为无法拆卸的整体更安全。立柱有底盘式、底座式、悬挂式等多种款式，满足您不同场地安装。可在立柱顶端安装刺丝和刺圈增加防护场地的安全。

令狐采学创作

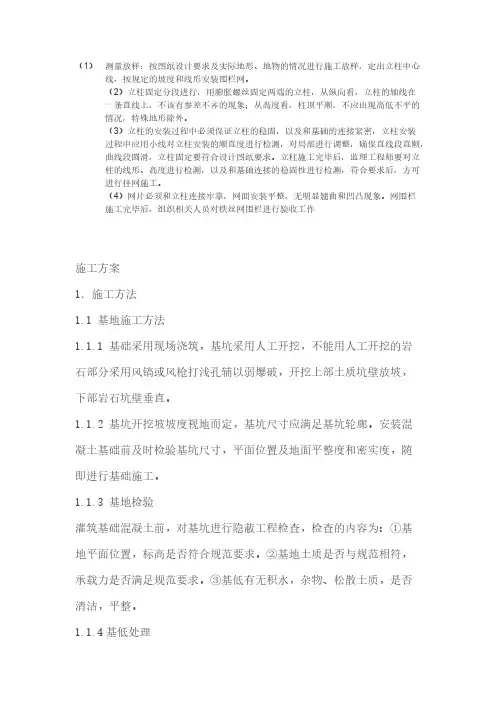

令狐采学创作 （1） 测量放样：按图纸设计要求及实际地形、地物的情况进行施工放样，定出立柱中心线，按规定的坡度和线形安装围栏网。

令狐采学

（2）立柱固定分段进行，用膨胀螺丝固定两端的立柱，从纵向看，立柱的轴线在一条直线上，不该有参差不齐的现象；从高度看，柱顶平顺，不应出现高低不平的情况，特殊地形除外。

（3）立柱的安装过程中必须保证立柱的稳固，以及和基础的连接紧密，立柱安装过程中应用小线对立柱安装的顺直度进行检测，对局部进行调整，确保直线段直顺，曲线段圆滑，立柱令狐采学创作

令狐采学创作 固定要符合设计图纸要求。立柱施工完毕后，监理工程师要对立柱的线形、高度进行检测，以及和基础连接的稳固性进行检测，符合要求后，方可进行挂网施工。

（4）网片必须和立柱连接牢靠，网面安装平整，无明显翘曲和凹凸现象。网围栏施工完毕后，组织相关人员对铁丝网围栏进行验收工作

施工方案

1．施工方法

1.1 基地施工方法

1.1.1 基础采用现场浇筑，基坑采用人工开挖，不能用人工开挖的岩石部分采用风镐或风枪打浅孔辅以弱爆破，开挖上部土质坑壁放坡，下部岩石坑壁垂直。 令狐采学创作

令狐采学创作 1.1.2 基坑开挖坡坡度视地而定，基坑尺寸应满足基坑轮廊。安装混凝土基础前及时检验基坑尺寸，平面位置及地面平整度和密实度，随即进行基础施工。

1.1.3 基地检验

灌筑基础混凝土前，对基坑进行隐蔽工程检查，检查的内容为：①基地平面位置，标高是否符合规范要求。②基地土质是否与规范相符，承载力是否满足规范要求。③基低有无积水，杂物、松散土质，是否清洁，平整。

1.1.4基低处理

基低为干土时，应将其湿润，过程土应在基低设计标高下夯填一层碎石层，基低面为岩石时，加以湿润，铺一层水泥砂浆，砂浆凝结前进行基础混凝土施工。

1.1.5 基础混凝土浇筑 令狐采学创作

令狐采学创作 基低开挖到位后不得长期暴露，应尽快浇筑混凝土基础，基础浇筑时要保证其位置，稳定性及标高：立柱混凝土基础尺寸为400mm*300mm*300mm

共9页 第1页

楼梯间栏杆、屋面工程栏杆制作安装施工方案

编制人：

审核人：

审批人：

贵州建工集团第一建筑责任有限公司

共9页 第2页

目录

一、 编制依据…………………………………

二、 工程概况…………………………………

三、 施工条件………………………………….

四、 施工时需要与甲方配合的内容………….

五、 技术要求………………………………….

六、 施工安排………………………………….

七、 预埋件及铁艺栏杆安装………………….

八、 技术质量保证措施……………………….

九、 安全文明施工要求……………………….

十、 成品保护措施…………………………….

十一、 材料计划………………………………

十二、 栏杆图纸………………………………

共9页 第3页

一、 编制依据：

1、根据建设单位提供图片、图纸；

2、根据香悦四季的实际情况。

3、《建筑工程施工质量验收统一标准》GB50300-2001.

二、工程概况：

本工程包括是北京合景顺义项目2#商业金融楼梯间栏杆、屋面栏杆及钢梯工程栏杆制作、安装。

三、施工条件：

1、按照建设单位认可的样品进行制作。

2、按照建设单位发出的指令进行安装；

四、施工配合的内容：

1、甲方负责协调我方与总包方施工范围内的有关事宜，现场水、电接入点。

2、具备安装条件，我方进场安装，需总包方配合。

五、技术要求：

1、施工工艺：

放线→制作→后加预埋→安装→打磨→刷灰色防锈底漆二遍，黑共9页 第4页

色磁漆面漆二遍→验收

2、放线：

由于采用后加埋件施工，有可能产生误差，因此，在后加埋件施工前，必须拉线，以确定埋件位置与焊接立杆的准确性，如有偏差，及时修正。应保证方管立柱与预埋件连接牢固，并且四周能够焊接。

3、安装预埋件（后加埋件）

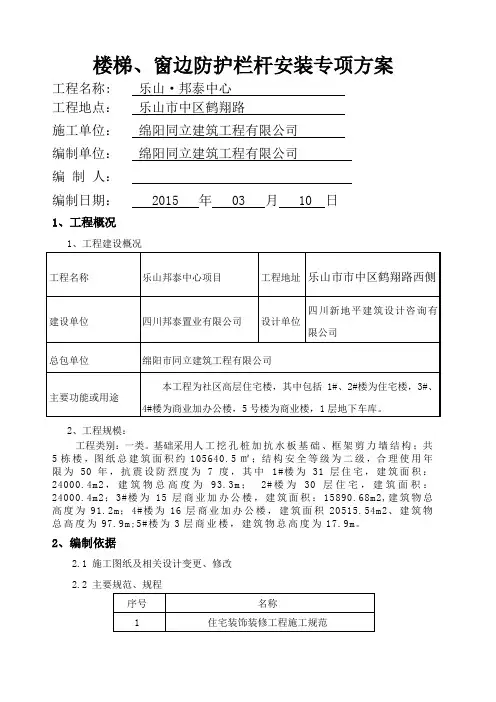

楼梯、窗边防护栏杆安装专项方案

工程名称: 乐山·邦泰中心

工程地点： 乐山市中区鹤翔路

施工单位： 绵阳同立建筑工程有限公司

编制单位： 绵阳同立建筑工程有限公司

编 制 人：

编制日期： 2015 年 03 月 10 日

1、工程概况

1、工程建设概况

工程名称 乐山邦泰中心项目 工程地址 乐山市市中区鹤翔路西侧

建设单位 四川邦泰置业有限公司 设计单位 四川新地平建筑设计咨询有限公司

总包单位 绵阳市同立建筑工程有限公司

主要功能或用途 本工程为社区高层住宅楼，其中包括1#、2#楼为住宅楼，3#、4#楼为商业加办公楼，5号楼为商业楼，1层地下车库。

2、工程规模：

工程类别：一类。基础采用人工挖孔桩加抗水板基础、框架剪力墙结构；共5栋楼，图纸总建筑面积约105640.5㎡；结构安全等级为二级，合理使用年限为50年，抗震设防烈度为7度，其中 1#楼为31层住宅，建筑面积：24000.4m2，建筑物总高度为93.3m； 2#楼为30层住宅，建筑面积：24000.4m2；3#楼为15层商业加办公楼，建筑面积：15890.68m2,建筑物总高度为91.2m；4#楼为16层商业加办公楼，建筑面积20515.54m2、建筑物总高度为97.9m;5#楼为3层商业楼，建筑物总高度为17.9m。

2、编制依据

2.1 施工图纸及相关设计变更、修改

2.2 主要规范、规程

序号 名称

1 住宅装饰装修工程施工规范 2 建筑装饰装修工程质量验收规范

3 建筑标准设计图集

3、编制说明

本方案主要针对乐山邦泰中心项目的楼梯、窗边防护栏杆的安装工程

3、设计要求

3.1设计图纸及国家强制性条文。
