供配电系统设计的内容

供配电系统设计是为了满足建筑物或工业设施的电力需求而进行的规划和设计工作。以下是供配电系统设计通常涉及的内容：

1. 负荷计算：确定用电设备的负荷大小和类型，包括照明、动力、空调、通风等。负荷计算是为了确定供电系统的容量和配置。

2. 供电方案选择：根据负荷计算结果和用电需求，选择合适的供电方案，如市电接入、发电机组、不间断电源（UPS）等。

3. 变压器容量和数量：根据负荷计算和供电方案，确定所需的变压器容量和数量。变压器用于将高压电力转换为低压电力供负载使用。

4. 配电系统设计：设计低压配电系统，包括配电柜、开关柜、电缆布线等。确定配电系统的布局、线缆规格和保护设备。

5. 短路电流计算：进行短路电流计算，以确定保护设备的额定电流和短路容量，确保系统在短路情况下的安全运行。

6. 接地系统设计：设计合适的接地系统，包括接地网、接地线和接地电阻等，以确保人身安全和设备正常运行。

7. 继电保护设计：配置适当的继电保护装置，如过流保护、短路保护、接地保护等，以保护供配电系统和设备。

8. 电能质量评估：评估供电系统的电能质量，如电压波动、频率变化、谐波等，确保电力供应的稳定性和可靠性。

9. 照明和插座设计：根据建筑物的布局和用途，设计照明系统和插座布局，满足用户的需求。

10. 设计文档编制：编制详细的设计文档，包括设计说明、图纸、设备清单等，用于指导施工和维护。

供配电系统设计需要综合考虑电气工程、建筑布局、用电需求等因素，确保设计方案的安全性、可靠性、经济性和可扩展性。设计过程中需要与相关专业人员进行协调和沟通，以确保设计的顺利实施。

学校供配电系统设计方案

为了保障学校供配电系统的安全稳定运行，满足学校正常教学及生活用电需求，设计方案应包括以下内容：

一、供电方案设计

学校供电系统的供电来源应该根据学校所处位置和周围供电情况等因素综合考虑。如能接入市区供电网，则推荐接入市区220V电网。如果无法接入市区电网，则应考虑建设学校自有的小型煤电站或太阳能发电站等，以保障学校的日常供电需求。同时，为了防范电力事故的发生，需增设应急发电机组。

二、配电系统设计

1. 主配电室的设计：负责学校供电的整体控制和调度，主要将来自总配电室的电力能量转输到各用电系统。

2. 分配配电室的设计：设计在各用电系统或各栋楼内，如教学楼、宿舍楼等，接受主配电室分配的电能，分别供应到终端。

3. 单位配电室的设计：为各个单位提供本单位用电的配电室，可根据该单位所在的楼层和用电负荷等情况，设计相应的策略。

三、用电系统设计

1. 电力用电设施的设计：包括教学楼用电、宿舍楼用电、办公楼用电、实验室用电等，需要根据各种用电设施的特点来做出合理设计，确保其安全可靠，满足日常教学及生活用电需求。 2. 安全设施的设计：包括电气保护设备、隔离开关、接地装置、过载保护器等安全设备的选择和布置，以确保学校供配电系统的安全性。

3. 用电系统的管理和监控：采用现代化的用电监控系统和智能化设备，例如智能电表、温度监控、烟雾探测器、气体泄漏监测器等，以实现电力设施的远程监控，提高用电安全性。

以上是学校供配电系统设计方案的主要内容，具体可根据学校实际情况进行补充和调整。总体来说，本方案以安全、可靠、经济、环保为指导思想，提高学校供配电系统的性能、降低学校的用电成本。

供配电系统的设计

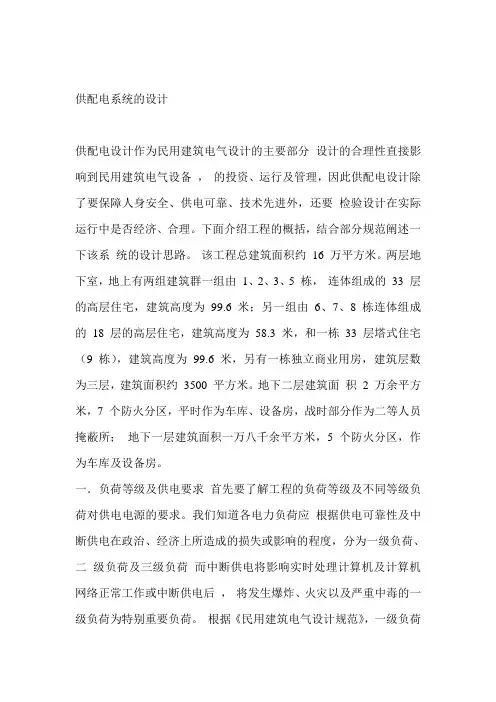

供配电设计作为民用建筑电气设计的主要部分 设计的合理性直接影响到民用建筑电气设备 ， 的投资、运行及管理，因此供配电设计除了要保障人身安全、供电可靠、技术先进外，还要 检验设计在实际运行中是否经济、合理。下面介绍工程的概括，结合部分规范阐述一下该系 统的设计思路。 该工程总建筑面积约 16 万平方米。两层地下室，地上有两组建筑群一组由 1、2、3、5 栋， 连体组成的 33 层的高层住宅，建筑高度为 99.6 米；另一组由 6、7、8 栋连体组成的 18 层的高层住宅，建筑高度为 58.3 米，和一栋 33 层塔式住宅（9 栋），建筑高度为 99.6 米，另有一栋独立商业用房，建筑层数为三层，建筑面积约 3500 平方米。地下二层建筑面 积 2 万余平方米，7 个防火分区，平时作为车库、设备房，战时部分作为二等人员掩蔽所； 地下一层建筑面积一万八千余平方米，5 个防火分区，作为车库及设备房。

一．负荷等级及供电要求 首先要了解工程的负荷等级及不同等级负荷对供电电源的要求。我们知道各电力负荷应 根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度，分为一级负荷、二 级负荷及三级负荷 而中断供电将影响实时处理计算机及计算机网络正常工作或中断供电后 ， 将发生爆炸、火灾以及严重中毒的一级负荷为特别重要负荷。 根据《民用建筑电气设计规范》，一级负荷

的供电“应由两个电源供电，当一个电源发生 故障时，另一个电源应不致同时受到损坏”。但在实际设计中为了满足一级负荷的供电，可 以采用两路高压供电，但当供电不能满足要求时，应设自备发电机，故可以采用一路高压电 源加一路备用电源---应急柴油发电机组供电，当一级负荷容量较大时，应采用两路高压供 电。对于特别重要的负荷供电，除了必须采用两路高压外，还必须设置应急电源---应急柴 油发电机，并且该电源中严禁接入其他负荷。 二级负荷的供电要求“宜由两回线路供电”，即当发生电力变压器故障或线路常见故障时 不致中断供电（或中断后能迅速恢复） 。设计中常采用一用一备两路高压电源供电或一路高 压，另一路备用电源-----柴油发电机组，但当负荷较小或地区供电条件困难时，可由一回 6 KV 及以上专用架空线供电。 三级负荷对供电无特殊要求。 该工程是一类建筑，属于一级负荷供电，但对于本建筑取得第二电源不可靠，故设置柴 油发电机组和采用一路 10KV 高压电缆进线供电。 根据《高层民用建筑设计防火规范》和《建筑设计防火规范》对消防用电设备进行负荷 等级划分。对于一类高层建筑的消防用电按一级负荷要求供电，二类高层建筑的消防用电按 二级负荷供电，并且消防用电设备应采用专用的供电回路。火灾事故照明和疏散指示标志可 采用蓄电池作备用电源，其配电设备应明显标志。本工程的消防控制室、消防水泵、消防电 梯、防烟排烟风机、应急照明等消防设备按一级负荷供电，并应在最末一级配电箱处设置自

供配电系统设计标准

一、引言

供配电系统是现代工业、商业和居民建筑中必不可少的基础设施之一。为了确保供电的可靠性、安全性和高效性，制定供配电系统设计标准是至关重要的。本文将全面、详细、完整地探讨供配电系统设计标准的相关内容。

二、供配电系统设计标准的重要性

供配电系统设计标准的制定对于保障电力供应的可靠性、提高供电质量、确保人身和财产安全具有重要意义。通过制定供配电系统设计标准，可以规范供配电系统的设计、施工和运行，提高供电系统的可靠性和安全性，降低供电系统的故障率和事故风险。

三、供配电系统设计标准的基本原则

供配电系统设计标准应遵循以下基本原则：

1. 安全性原则

供配电系统设计应符合国家电气安全法规的要求，确保供电过程中不发生触电、火灾等安全事故，保护人身和财产安全。

2. 可靠性原则

供配电系统设计应具有高度的可靠性，能够保证电力供应的连续性和稳定性，降低停电时间和频率，减少用户的经济损失。

3. 经济性原则

供配电系统设计应充分考虑经济性，合理配置设备和线路，最大程度地降低建设和运行成本，提高供电系统的经济效益。 4. 灵活性原则

供配电系统设计应具有一定的灵活性，能够适应用电负荷的变化和未来的扩容需求，提供可调度性和可扩展性。

四、供配电系统设计标准的内容

供配电系统设计标准应包括以下方面的内容：

1. 设计参数标准

• 电压等级：明确供配电系统的电压等级，如低压、中压、高压等。

• 频率：确定供配电系统的频率，如50Hz。

• 负荷类型：根据实际情况确定负荷类型，如照明负荷、动力负荷等。

• 设备容量：确定供配电系统所需设备的容量，如变压器容量、开关设备容量等。

2. 设计准则标准

• 设备选型：根据设计参数和负荷要求，选择合适的设备，如变压器、开关设备、电缆等。

• 线路布置：合理布置供配电系统的线路，确保供电可靠性和安全性。

• 系统保护：设计合理的系统保护方案，包括过载保护、短路保护、接地保护等。
