直流稳压电源的使用说明

直流稳压电源使用攻略(一)

7 1 直流稳压电源使用攻略(一)

常见的直流稳压电源通常是将220V的交流市电转换成用电器所需要的低压直流电。在一些特殊的应用中，也有升压作用的高压输出稳压电源，不过在业余电台相关应用中非常罕见。根据不同的应用需要，按照电源的功能和特性，直流稳压电源通常分为固定输出电压型的系统供电电源、可调稳压电源、可编程电源、恒流源、电压校准参考源等。随着科技的发展，电源的结构形式和控制电路不断更新，高频开关电路和智能化数控成为电源的发展方向。

直流稳压电源的应用与意义

直流稳压电源最基本的应用遍布于我们的生活中。笔记本电脑、MP3以及很多数码产品的电源充电器都属于稳压电源，大部分电子产品的外置电源也是稳压电源。业余电台爱好者必备的、为家中固定电台供电的13.8V电源更是典型的稳压电压。直流稳压电源为我们使用电台提供了一个稳定的低压直流源。

直流稳压电源是实验室和维修领域最常用的基础仪器。稳压电源为用电器和电路提供可靠的电源供应。在维修中，常常通过替代电器自身的供电单元（常称替代法）缩小故障范围，同时利用稳压电源监视用电设备的工作电流，与正常值做比较，以及时发现电路短路、断路等异常故障，对电路故障的判断很有帮助。例如，对于一台不能开机的手持对讲机，一般检修的第一步是卸下对讲机电池，通过维修电源为对讲机供电，然后看对讲机的电流变化。如果对讲机可以正常开机工作，则重点怀疑电池组供电和接触点的问题，如果对讲机开机没有反应，回路中没有电流，那么首先怀疑对讲机内部供电电路的问题，诸如内部保险丝是否烧毁等，然后再按顺序检查开关和稳压电路。在没有功率计的情况下，有经验的HAM可以通过发射时对讲机消耗电流的大小来大致判断输出功率的水平，以及射频功放电路是否工作正常。

在电子产品的研发和检测上，可调稳压电源应用广泛，它可以替代电池供电，并模拟各种供电状况，包括过压、欠压、标准电压等。有些高端的稳压电源还能模拟电池的内阻工作，为产品研发提供更接近实战的实验数据。例如，用户需要修改手持对讲机的低电压告警阀值，那就需要通过软件修改对讲机内部设定的工程参数，然后通过可调稳压电源模拟欠压状态，来确认低压告警的确切数值。例如，测量车载对讲机的发射功率，需要使用稳压电源来替代汽车电瓶供电，使供电电压稳定，以避免因为电瓶充电饱和程度及新旧程度不同而出现的电压高低变化，从而避免影响测试数据。

如何使用直流稳压电源

一、直流稳压电源简介

直流稳压电源是能为负载提供稳定直流电源的电子装置。直流稳压电源的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直流输出电压都会保持稳定。直流稳压电源随着电子设备向高精度、高稳定性和高可靠性的方向发展，对电子设备的供电电源提出了高的要求。

二、直流稳压电源分类

直流稳压电源可以分类两类，包括线性和开关型。

2.1、线性

线性稳定电源有一个共同的特点就是它的功率器件调整管工作在线性区，靠调整管之间的电压降来稳定输出。由于调整管静态损耗大，需要安装一个很大的散热器给它散热。而且由于变压器工作在工频（50Hz)上，所以重量较大。

该类电源优点是稳定性高，纹波小，可靠性高，易做成多路，输出连续可调的成品。缺点是体积大、较笨重、效率相对较低。这类稳定电源又有很多种，从输出性质可分为稳压电源和稳流电源及集稳压、稳流于一身的稳压稳流（双稳）电源。从输出值来看可分定点输出电源、波段开关调整式和电位器连续可调式几种。从输出指示上可分指针指示型和数字显示式型等等。

2.2.开关型

与线性稳压电源不同的一类稳电源就是开关型直流稳压电源，它的电路型式主要有单端反激式，单端正激式、半桥式、推挽式和全桥式。它和线性电源的根本区别在于它变压器不工作在工频而是工作在几十千赫兹到几兆赫兹。功能管不是工作在饱和及截止区即开关状态；开关电源因此而得名。

三、直流稳压电源使用方法

3.1.电源连接，将稳压电源接入市电。

3.2.打开电源，空载情况下，按下主电源开关(power)，再打开DC输出开关(outputswitch)，使电源输出正常工作(有些简单的可调稳压电源只有主电源开关，没有独立的DC输出开关)。此时，电源数字指示器上显示当前工作电压和输出电流。

3.3.设置输出电压。通过调节电压设置旋钮，数字电压表可以显示目标电压，完成电压设置。对于具有可调限流功能的电源，有两种调节系统分别调节电压和电流。调整时，要区分清楚。一般调节电压的电位器有“电压”二字，调节电流的电位器有“电流”二字。 很多入门级产品采用低成本粗/微调双旋钮设置。遇到双调节旋钮时，我们先将微调旋钮转到中间位置，然后通过粗调旋钮设置近似电压，再用微调旋钮精确校正。

一、分类和基本原理

1．分类

常见的直流稳压电源分为线性直流稳压电源和开关直流稳压电源两类。线性稳压电源结构简单，纹波小。开关稳压电源效率高，成本低。各有不同的应用场合。

2．串联稳压电源基本原理

串联型线性直流稳压电源，由变压器，整流滤波电路，调整电路，比较放大器，基准电路，取样电路，保护电路和辅助电源等组成。

当交流输入电压变化或负载变化引起输出电压相应变化时，其变化量由取样电路输入到比较放大器反向输入端，与输入到比较放大器同相输入端的基准电压进行比较放大，控制调整电路，使输出电压趋于原来数值，达到稳压目的。

保护电路采用双稳态电路，工作可靠。当外接电路过载或短路，保护电路输出低电平，使调整管截止，停止输出。对负载和稳压电源起到保护作用。图1.5.1为这种电源的结构。

二、实验室提供的直流稳压电源指标

实验室使用的是JWY—30F型直流稳压电源，属于串联式直流稳压电源。具有单路，双路输出，各路输出独立，极性可变，互不影响，每路具有电压、电流指示，每路输出电压0—30V连续可调，输出电流最小0.5A，最大2A，输出阻抗≤60mΩ，保护电流3.5±0.3A，指示误差≤2.5%。过载或短路时自动保护，停止输出等性能特性。 ○

辅助源 基准

保护

调整

比较放大

· · ○

○

○

○

图1.5.1 串连型直流稳压电源结构示意图 三、使用注意事项

1． 根据所需要的电压，先调整“粗调”旋纽，再逐渐调整“细调”旋纽，要做到正确配合。例如需要输出12V电压时，需将“粗调”旋纽置在15V档，再调整“细调”旋纽调置12V，而“粗调”旋纽不应置在10V档。否则，最大输出电压达不到12V。

2． 调整到所需要的电压后，再接入负载。

3． 在使用过程中，如果需要变换“粗调”档时，应先断开负载，待输出电压调到所需要的值后，在将负载接入。

4． 在使用过程中，因负载短路或过载引起保护时，应首先断开负载，然后按动“复原”按钮，也可重新开启电源，电压即可恢复正常工作，待排除故障后再接入负载。

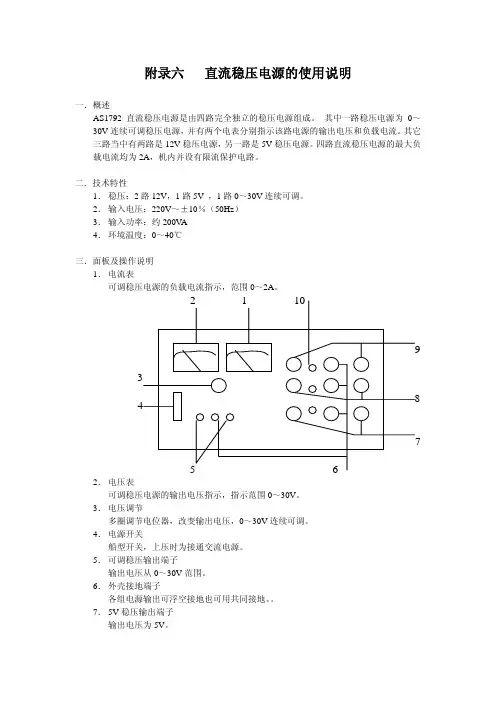

附录六 直流稳压电源的使用说明

一．概述

AS1792直流稳压电源是由四路完全独立的稳压电源组成。 其中一路稳压电源为0～

30V连续可调稳压电源，并有两个电表分别指示该路电源的输出电压和负载电流。其它

三路当中有两路是12V稳压电源，另一路是5V稳压电源。四路直流稳压电源的最大负

载电流均为2A，机内并设有限流保护电路。

二．技术特性

1． 稳压：2路12V，1路5V ，1路0～30V连续可调。

2． 输入电压：220V～±10％（50Hz）

3． 输入功率：约200VA

4． 环境温度：0～40℃

三．面板及操作说明

1． 电流表

可调稳压电源的负载电流指示，范围0～2A。 12

3

4

5678910

2． 电压表

可调稳压电源的输出电压指示，指示范围0～30V。

3． 电压调节

多圈调节电位器，改变输出电压，0～30V连续可调。

4． 电源开关

船型开关，上压时为接通交流电源。

5． 可调稳压输出端子

输出电压从0～30V范围。

6． 外壳接地端子

各组电源输出可浮空接地也可用共同接地。。

7． 5V稳压输出端子

输出电压为5V。 8． 12V稳压输出端子

输出电压为12V。

9． 12V稳压输出端子

输出电压为12V。

10． 指示灯

发光时对应于一组稳定电压的输出

四．使用方法

1． 单机工作：四组独立电源输出端子可与“”端子连接，成为正输出或负输出，输出端亦可不与“”端子连接，均成为浮空电源输出。

2． 串联工作：两组或两组以上稳压源可串联使用，输出电压为串联组数电压之和仪器接地“”端子只能与串联组的头或尾相接成为正电源或负电源，不接“”端子，则为浮空电源组。

3． 需要提供双电源时，两路独立电源的头、尾相接作为“地”，两路电源的头（正

端）为双电源的正端，两路电源的尾（负端）为双电源的负端。

五．注意事项

1． 本电源工作时，注意通风，不要靠近其他热源，在长期连续工作时，对输出电

流要适当限制。
