远程抄表解决方案

前言随着科技的发展，远程抄表系统已经成为现代化管理中的重要组成部分。

传统的抄表方式需要人工去现场进行，费时费力且容易出错。

而远程抄表系统可以实现自动化的抄表操作，大大提高了抄表效率和准确性。

本文将介绍远程抄表解决方案的原理、技术及应用。

1. 远程抄表系统的原理和工作流程远程抄表系统的工作原理是通过物联网技术实现。

1.1 原理远程抄表系统由两个关键部分组成：抄表设备和数据中心。

抄表设备包括物联网传感器和数据采集器，用于实时监测和记录用水、用电、用气等数据。

数据中心负责接收、处理、存储和分析这些数据。

1.2 工作流程远程抄表系统的工作流程如下： 1. 抄表设备实时监测数据，例如水表的用水量、电表的用电量等。

2. 抄表设备将采集到的数据通过物联网传输到数据中心。

3. 数据中心接收到数据后进行处理和存储。

4. 用户和抄表管理人员可以通过登录数据中心的系统来查看和分析抄表数据。

2. 抄表设备的选择抄表设备的选择是远程抄表系统中的重要一环。

合适的抄表设备可以提高系统的稳定性和准确性。

2.1 类型选择根据具体需求，可选择不同类型的抄表设备。

常见的抄表设备有水表、电表、气表等，选择应根据实际使用场景和需求进行。

2.2 技术选择抄表设备的技术选择也是关键因素。

常见的技术包括RFID、蓝牙、NB-IoT等，每种技术都有其适用的场景和特点，需根据实际情况进行选择。

3. 数据中心的建设数据中心是远程抄表系统中的核心组成部分，负责数据的接收、处理和存储。

3.1 接收数据数据中心需要具备接收数据的功能，可以通过物联网技术接收抄表设备传输的数据。

接收数据的方式可以是实时接收或定期接收，根据具体需求进行选择。

3.2 处理和存储数据接收到数据后，数据中心需要对数据进行处理和存储。

处理数据包括数据的清洗、加工和分析等。

存储数据可以选择数据库或云存储等方式，以便用户和抄表管理人员随时访问和查询。

4. 应用场景和优势4.1 应用场景远程抄表系统可以应用于各种场景，包括住宅小区、商业楼宇、工业园区等。

无线远传智能水表及远程抄表完整解决方案目录一、引言 (1)1、概述 (1)2、术语 (2)二、无线远传智能水表及远程抄表系统解决方案 (2)1、无线智能水表抄表及抄表方案介绍 (2)2、无线抄表方式 (3)3、系统方案的硬件组成及产品描述 (4)4、后台远程抄表系统 (6)5、后台远程抄表系统的主要功能 (7)6、远传水表系统与自来水公司其他MIS系统的接口 (8)三、无线水表远程抄表的实施 (8)1、项目背景 (8)2、无线远传智能水表及远程抄表的实施 (9)一、引言1、概述从20世纪90年代开始，各种智能型水表、水表抄表系统等产品也开始兴起，尽管目前国内的水表种类形式多种多样，但是从发展角度来看,无线远传智能水表是一种必然的趋势，可以节省人力、物力、财力成本，提高抄表的准确度，更可以实现阶梯化收费，有效的利用有限的水资源。

目前我国很多地方采用将水表安装在用户室内，每月水表入户抄表收费给用户带来很多麻烦,给抄表人员带来烦恼,造成很多不必要麻烦。

为了有效解决入户抄表收费存在的诸多弊端，提高效率,杜绝拖欠费用。

因此耗能表户外计量呼声越来越高，尤其对高层、豪华居住小区，耗能表户外计量是非常必要的,传统抄表方式已经不能适应今后住宅的发展要求。

2、术语1）无线传输免费抄表频段：470.00MHz-510MHz；2）LORA直序扩频技术:是高安全性、抗干扰的一种无线序列型号传输方式;利用高速率的扩频序列在发射端扩展信号的频谱，而在接收端用相同的扩频码序列进行解扩，把展开的扩频信号还原成原来的信号。

3）无线远传智能水表：以干式或湿式水表为计量基表，加装具有远传发讯输出计量数据的自来水计量装置，接收无线抄表主设备（如:无线集中器或抄表机）的抄表指令发射数据.4）点对点或一点对多点的自动集中抄表：主设备(无线手抄器或无线集中器)不经过任何中间节点发送抄表指令给无线水表进行数据抄取、设置的抄表方式.二、无线远传智能水表及远程抄表系统解决方案1、无线智能水表抄表及抄表方案介绍无线远传智能水表采用低频窄带（频段:470MHz—510MHz）的微功率无线通信技术，利用目前最稳定可靠的直扩频技术,保证水表的通信距离一致性；水表数据经过无线集中器采集后利用现在成熟的GPRS／CDMA/3G/4G公网无线通信传输到后台抄表系统，成本便宜，通信稳定，技术成熟。

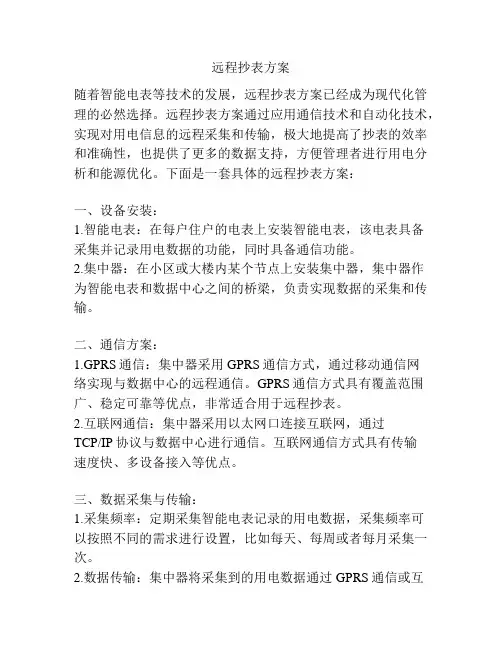

远程抄表方案随着智能电表等技术的发展，远程抄表方案已经成为现代化管理的必然选择。

远程抄表方案通过应用通信技术和自动化技术，实现对用电信息的远程采集和传输，极大地提高了抄表的效率和准确性，也提供了更多的数据支持，方便管理者进行用电分析和能源优化。

下面是一套具体的远程抄表方案：一、设备安装：1.智能电表：在每户住户的电表上安装智能电表，该电表具备采集并记录用电数据的功能，同时具备通信功能。

2.集中器：在小区或大楼内某个节点上安装集中器，集中器作为智能电表和数据中心之间的桥梁，负责实现数据的采集和传输。

二、通信方案：1.GPRS通信：集中器采用GPRS通信方式，通过移动通信网络实现与数据中心的远程通信。

GPRS通信方式具有覆盖范围广、稳定可靠等优点，非常适合用于远程抄表。

2.互联网通信：集中器采用以太网口连接互联网，通过TCP/IP协议与数据中心进行通信。

互联网通信方式具有传输速度快、多设备接入等优点。

三、数据采集与传输：1.采集频率：定期采集智能电表记录的用电数据，采集频率可以按照不同的需求进行设置，比如每天、每周或者每月采集一次。

2.数据传输：集中器将采集到的用电数据通过GPRS通信或互联网通信上传到数据中心，数据中心接收和存储这些数据。

四、数据管理和分析：1.数据处理：数据中心对接收到的用电数据进行处理和整理，将其转化为可视化的形式，并提供相应的数据查询和分析功能。

2.用电分析：基于收集到的用电数据，数据中心可以进行用户用电分析，比如分析用户的用电习惯、用电负荷峰谷、用电损耗等，为用户提供用电优化的建议和指导。

五、运维管理：远程抄表方案需要进行相应的运维管理，包括设备的维护和更新、通信网络的监测和维护、数据中心的运行和管理等。

同时，还需要建立相应的安全机制，保护用户用电数据的安全和隐私。

总之，远程抄表方案通过智能电表和集中器的联动，实现了对用电信息的远程采集和传输，提高了抄表的效率和准确性。

同时，通过数据的分析和管理，为用户提供用电优化的建议和指导，有助于提高能源利用效率和节约用电成本。

事项查询
Ø 系统自动记录各种运行日志，以备查询： Ø 数据采集日志（采集时间、采集内容、操作结果）。 Ø 数据统计日志（统计时间、统计内容、操作结果）。 Ø 数据修改日志（记录修改人员、操作机器、修改内容）。 Ø 系统操作日志（记录操作人员、操作机器、操作内容、操作结果）。 Ø 系统登录日志（登录人员、登录机器、退出登录时间）。
电压：AC176～253 V 频率：50Hz
工作温度 工作环境
相对湿度
-40℃～+70℃ 10%～95%
功率消耗 --------
≤15W
时钟
时钟精度 时钟电池
＜±1s/d CR2032
工频耐压 绝缘性能
冲击耐压
2.5KV 6KV
静电放电
8KV
电磁兼容
信号回路：2KV
快速瞬变脉冲群
电源回路：4KV
1
业务报表
系统在商用电子表格的基础上，增加相应定义数据功能，支持用户需要的各类表报，并把生 成的报表自动打印和发布。提供历史数据日、月、年或任意时间段报表。
远程操作
系统可对远方终端执行相应的远程操作命令，包括远程参数设置，远程控制、远程数据抄收、 远程终端复位、远程终端软件升级等。
三、系统分析
3.1、系统功能
本地传输接 4 路 RS485 或 4 路 M-Bus 抄表接口+1 路微功率无线，RS485 接口及 M-Bus 接口支Βιβλιοθήκη 口持插拔方式2
存储容量 ≥16MB 可靠性 MTBF≥7.6×104h
集中器安装时可以放置在下图所示的 200*400*500mm 的基业箱中。
2.3、1 主干网通信设计方案
小区集中抄表系统总体设计采用树型拓扑网络结构，以 24 号楼为中心，通过以太网总线分 别向各个楼群延伸，沿小区内预留的管道（埋地管道、架空桥架），直达在每栋楼宇的地下 室（电表房）中的数据集中器，集中器连接每层楼的采集器。通过采集器把所有居民家的电 表、水表、燃气表连接起来。通信主干网如下图所示，其中红色线部分为各楼宇和数据中心 的通信主干网。通信主干网可采用以太网线连接，也可以使用光纤传输。所有总线都汇聚到 24 号楼。主干通信线缆采用主备方式，预留一路备用通信线路。在 24 号楼汇聚处需预留 8 根网线的管道接入室内。
