振动传感器工作原理

振动传感器工作原理振动传感器作为一种重要的测量设备，被广泛应用于机械、汽车、航空航天等领域。

它能够感知物体的振动，并将其转化为相应的电信号，实现振动信号的测量和分析。

本文将介绍振动传感器的工作原理及其应用。

一、振动传感器的工作原理振动传感器的工作原理基于物体的振动与形变之间的关系。

通常采用压电式和电阻式两种工作原理。

1. 压电式振动传感器压电式振动传感器利用压电材料的压电效应实现振动信号的转换。

当物体振动时，压电材料会产生电荷分布的变化，进而生成电压信号。

这个电压信号的振幅和频率与物体的振动情况密切相关。

2. 电阻式振动传感器电阻式振动传感器则是通过物体的振动引起电阻值的变化，进而反映振动信号的大小。

一般采用杨氏效应或皮尔森效应等原理实现。

当物体振动时，电阻值会随之发生变化，电流通过电阻产生的电压信号也相应改变。

二、振动传感器的应用振动传感器在诸多领域都有广泛应用。

下面列举几个典型的例子：1. 机械设备的振动监测机械设备的振动监测对于保证设备的正常运行和预防故障非常重要。

振动传感器可以安装在设备关键位置，实时监测设备的振动状态。

通过分析振动信号的频率、幅值等参数，可以判断设备是否存在异常，及时采取措施进行修理或维护。

2. 汽车工业中的应用振动传感器在汽车工业中起到至关重要的作用。

它可以被用于发动机的振动监测，以及车辆悬挂系统、制动系统等重要部件的振动检测。

准确地监测和分析振动信号可以帮助提高汽车性能，延长零部件的使用寿命。

3. 结构工程中的振动测量在结构工程领域，振动传感器用于测量建筑物、桥梁等结构的振动响应。

通过对结构振动的监测，可以评估结构的稳定性和安全性，及时发现隐患并采取措施进行修复，确保建筑物的正常运行。

4. 科学研究中的应用振动传感器在科学研究中也扮演着重要的角色。

比如，在地震研究中，振动传感器可以用来监测地壳的振动情况，以及识别地震的发生与规模。

而在物理实验中，振动传感器可以被用来测量物体的共振频率等参数。

λ
图 11—６ 惯性式位移传感器的幅频曲线
ϕ ϕα
λ
图 11—7 惯性式传感器的相频曲线
2、 传感器的固有频率 fn 对传感器性能的影响
作为一个位移传感器它应该满足的条件是
λ = ω >> 1 pn
即 ω >>pn，或 λ = f >> 1 fn
即被测物体的振动频率 f 应该显著地大于传感器的固有频率 fn ，因此，在位移传感器中，
（11—4）
上式等号右端的第一、二项是自由振动部分，由于存在阻尼，自由振动很快就被衰减掉，
因此，当进入稳态后，只有第三项存在，即
xr=xrmsin(ωt- ϕ )
（11—5）
其中：
xrm=
ω2
p
2 n
⋅ xm
(1 − ω 2 )2 + 4n2 ω 2
p
2 n
pn4
ϕ
=arctg
2n ω
p
2 n
−ω
2
相对式测振仪的工作接收原理如图 11—3 所示，在测量时，把仪器固定在不动的支架
302
PDF created with pdfFactory Pro trial version
上，使触杆与被测物体的振动方向一致，并借弹簧的弹性力与被测物体表面相接触，当物
体振动时，触杆就跟随它一起运动，并推动记录笔杆在移动的纸带上描绘出振动物体的位

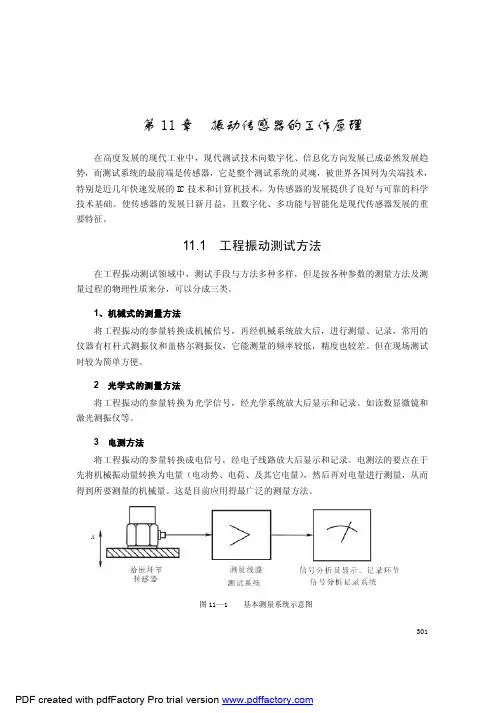

11.2 传感器的机械接收原理
振动传感器在测试技术中是关键部件之一，它的作用主要也是一种机电转换装置。所以我们有时也称它为换能器、
拾振器等。
振动传感器并不是直接将
原始要测的机械量转变为电
量，而是将原始要测的机械量

振动传感器原理及应用振动传感器是一种能够感知物体振动并将其转化为电信号的装置。

它在工业生产、机械设备监测、车辆安全以及医疗设备等领域都有着广泛的应用。

本文将介绍振动传感器的工作原理及其在不同领域的应用。

振动传感器的工作原理主要基于质量的惯性原理。

当受到外力作用时，传感器内部的质量会发生相对位移，从而产生相对于传感器壳体的加速度。

这个加速度会被传感器转化为相应的电信号输出。

传感器的输出信号可以通过放大、滤波等电路处理后，转化为与振动信号相关的电压、电流或数字信号，供后续的数据分析和处理。

在工业生产中，振动传感器被广泛应用于设备的状态监测和故障诊断。

通过安装在设备上的振动传感器，可以实时监测设备的振动情况，及时发现异常振动并进行预警。

这对于保障设备的安全运行和延长设备的使用寿命具有重要意义。

另外，振动传感器还可以用于机械设备的结构健康监测，通过分析设备的振动信号，可以评估设备的结构状况和工作状态，为设备的维护和维修提供重要的参考依据。

在车辆安全领域，振动传感器被广泛应用于车辆的碰撞检测和安全气囊系统。

当车辆发生碰撞时，车辆内部的振动传感器会感知到碰撞产生的振动信号，并迅速将信号转化为电信号输出，触发安全气囊系统的启动，保护车辆乘员的安全。

振动传感器在车辆的防盗系统中也有着重要的作用，通过感知车辆的振动情况，可以及时发出警报并防止车辆被盗。

在医疗设备领域，振动传感器被应用于心率监测、呼吸监测等方面。

通过安装在患者身体上的振动传感器，可以实时监测患者的心跳和呼吸情况，并将监测到的信号传输给医疗设备，为医生提供重要的临床诊断依据。

总的来说，振动传感器作为一种重要的传感器装置，在工业生产、车辆安全和医疗设备等领域都有着广泛的应用前景。

随着科技的不断发展，振动传感器的性能和应用领域还将不断拓展，为各个领域的发展提供更多的可能性。

振动加速度传感器原理
振动加速度传感器是一种用于测量物体振动加速度的传感器。

其工作原理基于质量惯性原理和压电效应。

传感器内部含有一个加速度敏感元件，通常为质量相对较小的振动质点。

当物体发生振动时，振动质点也会随之振动，并且振动质点的加速度与物体的振动加速度成正比。

振动质点通常与传感器固定结构采用压电材料连接。

压电材料具有压电效应，在应变作用下会产生电荷分布不均的现象。

当振动质点受到外力作用时，压电材料会产生电荷差异，进而产生电压信号。

传感器通过测量压电材料上产生的电压信号来间接测量振动质点的加速度，从而获得物体的振动加速度信息。

通过测量不同方向上的振动加速度，可以确定物体完整振动的状态。

值得注意的是，振动加速度传感器的测量范围和灵敏度可能因具体设计而异。

可以通过对传感器进行校准和调节来满足不同的应用需求。

综上所述，振动加速度传感器利用质量惯性原理和压电效应，通过测量振动质点产生的电压信号来间接测量物体的振动加速度。
