三价铬钝化液 钝化膜铬含量

怎样配制电镀锌三价铬钝化液一：配方组成1.1　三价铬离子（主成膜剂）：硫酸铬、硝酸铬、氯化铬1.2　络合剂（产品稳定剂）：各大生产商所使用的络合剂不外乎两体系三种原料：有机酸体系－草酸、柠檬酸（通常所用的紫红色药水都是这个体系）；氟体系－氟化钠，氟化铵，氟化氢铵（通常所用的绿色透明药水都是这个体系）。

1.3　氧化剂：硝酸根离子。

1.4　其它金属离子　目的是为了提高耐蚀性并调整钝化膜的颜色。

用的最多的有钴、镍及一些稀土元素。

1.5　其它阴离子　与金属离子的性质差不多，也是一种成膜促进剂。

二：钝化原理 水溶液中Cr3+通常都以[Cr（H2O）6］3+存在，水的络合能力很弱，在发生钝化反应时，体系不稳定，因此需要一些相对较强的络合剂。

这与电镀添加剂的本质基本相同。

加入络合剂后，铬离子以以下结构式存在：[Cr(H2O)6-XFX](3-X)+ 0≤X≤3或　[Cr(H2O)6-2X(C2O4)2X](3-2X)+ 0≤X≤1.52.1　金属锌在氧化剂硝酸的作用下溶解为锌离子。

Zn+H+--àZn2++H22.2由于H+的消耗，使金属的表面pH升高2.3随着pH升高，络合离子稳定降低，解离出的氢氧根离子进攻络合离子，使铬离子及溶液中的锌离子形成Cr(OH)3和Zn(OH)2，沉淀在锌表面上形成钝化膜；同时，作为络合剂的C2O42－也被解离出来与Co2+形成不溶性的C2O4Co沉淀在钝化膜表面。

C2O4Co是非晶态的固体，其能极大的提高钝化膜的抗蚀性能。

这样反复进行，真到钝化膜生长起来。

当然，钝化膜的成份并不只是这么简单，到目前为止，还没有一个定论，但这只是科学家的事。

三．配方设计　3.1　一度市场上卖的很火的兰白钝化粉配方研究CrCl3 8~12g/L NaF 6g/L HNO36ml/L这个配方主要特点：蓝度高，光亮好，发蓝速度快。

但其盐雾效果极差，只适合低端市场。

这一配方还有一致命缺陷，在使用或放置一段时间后，就不能用。

TRIVALENT 801JAN. 9, 2007(改)三价铬黑色钝化液TRIVALENT 801Cr６+ Free Conversion Coating，TRIVALENT 801TRIVALENT801是以三价铬为基础的镀锌専用高腐蚀型黑色钝化剤。

特長1.钝化膜中不含有六价铬和银。

2.钝化后可得到黑色均匀有光泽的钝化膜。

3.高耐蚀，NSS 时间可以达到144小时以上。

4.常温均操作，降低成本。

分析1.吸10ml 钝化液样品放入100ml 烧瓶。

用纯水稀释至100ml，充分混合均匀。

2.吸10ml 以上稀释后的溶液放入250ml 锥形烧瓶，用纯水稀释至100ml。

3.加入5ml 20%的NaOH 和1ml 35%的H2O2。

4.煮沸溶液大约5 分钟。

5.加入1ml 氯化镍溶液，再继续煮沸大约2 分钟。

6.将溶液冷却到室温。

7.边混合边加入10ml 浓盐酸，1g 氟化氢铵，10ml10%的碘化钾溶液和2ml 淀粉指示剂。

8.用0.01N 硫代硫酸钠将溶液滴定至清亮/绿色。

TRIVALENT 801 %=ml 0.01N 硫代硫酸钠×0.307标准工序1、电镀2、水洗3、硝酸出光（0.5%体积）4、水洗5、浸TRIVALENT 8016、水洗7、TRIVALENT T封闭8、水洗9、烘干铁杂质铁杂质对所有的高性能三价铬钝化技术都有影响，铁会导致钝化膜变脏，褪色和降低防护性能。

要特别小心，不让铁掉进TRIVALENT801 钝化液。

加工槽最少每班八小时清理一到二次，以防掉落的零件溶解，应保证充分水洗，钝化前的浸酸液体要经常倒掉更换，减少铁带入。

管状零件在进入钝化液前，也应完全清空管内液体。

使用上的注意1.建议钝化前浸硝酸，尤其是碱性镀锌时，以便延长钝化液的使用期限。

2.虽然新配制的钝化液PH 不需要调整。

3.可以用盐酸调整TRIVALENT 801 钝化液的p H 值。

4.为了防止眼睛和皮肤接触到液体，请佩戴橡胶手套，保护眼镜。

简介：ZT-441是一种不含六价铬的三价蓝色钝化剂，具有耐蚀性以及夜色鲜艳的蓝色皮膜，而这种钝化膜一般在0.1μm以下。

特点：1．可在常温下使用.2．具有色彩均一蓝色.3．挂镀和滚镀都可以使用.4．耐蚀性挂镀192h,滚镀为96h.产品特性：使用方法：1.处理工序：管理方法：1.补充添加方法：由于处理液的浓度，处理时间，搅拌，液体带出量等作业条件不同，选用标准开缸，标准处理的情况下，按以下方法进行补给。

（1）根据PH测定补给为了维持开缸浓度的PH值，补给下列混合液。

对于15L的容器，ZT-441A,68%硝酸，水的配比约为2.9：4.6:7.5（2）根据处理面积补给（液体带出量是1.5ml/dm2时）（ZT-441C）补充用混合液22dm2/ml (0.05ml/dm2)2.3.根据混合液的补给，PH值下降添加混合液1ml/L时，PH约下降0.24.钝化液的更新：随着钝化液中锌浓度的提高，会导致处理件的颜色不均一和耐蚀性下降。

钝化液中的锌浓度升到8g/L需全部更新钝化液。

锌的溶解量约6mg/dm2(标准开缸A剂25-45ml/L，25℃-10-30S处理)约处理到500dm2/L的时候就需要更换。

注意事项：1.电镀电镀层厚，需要在5μm以上。

因电镀药水和光泽剂的不同，皮膜色调以及耐蚀性会有差别。

2.活化、锌和铁的成分增加，会导致钝化膜颜色模糊，需要定期更新。

3.水洗活化后，要充分水洗，不可将火花也带入钝化液中。

4.钝化篮子或者挂具的材质和搅拌的强弱对钝化膜的色调会有影响，需要注意。

处理液中如果有调掉处理品，会使锌和铁的成分增加，需要及时打捞。

5.干燥对容易残留液体的部品，需要用气枪除去残留液体后再干燥。

镀锌层三价铬钝化的研究进展1无色钝化对热浸镀锌的钝化,有一种三价铬配方[ 17 ] :1. 5 g/ L 铬鞣革,0. 75 g/ L 次磷酸钠,1 g/ L 硝酸钠,pH = 3 ,温度60～90 ℃。

生成无色钝化膜,经过中性盐雾试验,结果达20～30 h ,白锈面积为5 % ,与铬酸盐无色钝化相当的一种以草酸为基础的三价铬配位化合物溶液可对镀锌件钝化处理,配方为[ 18 ] :首先制备水溶性的草酸铬配位化合物,例如,将253. 8 g Cr (NO3) 3 分别加入草酸103. 3 g/ L 中反应,生成配位化合物[Cr CO2O4) X (H2O) 6 - 2X ] + (3 - 2x) n •A- n3 - 2x ,其中任取一种阴离子;在[Cr (CO2O4 ) X (H2O) 6 - 2X ] + (3 - 2X)m •K+ m3 - 2X中任取一种阳离子,加热至沸腾,溶液变成红紫色后冷却至室温,再加入蒸馏水配成1 L 溶液。

其次,将上述溶液量取40mL ,加入蒸馏水配成1 L 溶液,并调节pH 值,钝化30～60s。

生成的钝化膜耐腐蚀性好,经中性盐雾试验表明,草酸与铬摩尔比为0. 5 ,pH 值为2. 0 时,22 h 产生白锈面积为5 % ,66 h 白锈面积为30 %。

镀锌层三价铬钝化工艺钝化液由可溶性三价铬盐组成[ 20 ] ,如Cr2 (SO4) 3 ,Cr (NO3) 3 。

三价铬的获得最好是将铬酸盐还原。

有机还原剂有甲醇、乙醇、乙二醇、甲醛及对苯二酚,也可用无机还原剂(碱金属碘化物、亚铁盐、二氧化硫、碱金属亚硫酸盐) 。

还原六价铬使用还原剂时,用量要足够使六价铬充分反应,但用硫化物时则不能过量,否则剩余物会使钝化膜产生红锈。

为增加溶液活性,一般加氟化物和无机酸。

配方举例: 1 % (体积分数) 的Cr ( Ⅲ) 盐, 8mL/ L 的H2SO4 (相对密度为1. 84) (可用4 mL/ L 的HC1代替) ,3. 6 g/ L 的NH4HF2 ,2 %(体积分数) 的H2O2 (可用7g/ L 溴酸钠或10 g/ L 氯酸钠代替) 。

目录三价铬钝化的提出三价铬钝化技术的进展三价铬钝化剂的组成和成膜机理三价铬钝化的特点三价铬钝化工艺要点1. 1.p H的调整2. 2.氧化剂的调整3. 3.不同零件封闭剂的调整4. 4.铸件及酸性镀锌三价铬彩色钝化展开三价铬钝化的提出三价铬钝化技术的进展三价铬钝化剂的组成和成膜机理三价铬钝化的特点三价铬钝化工艺要点1. 1.p H的调整2. 2.氧化剂的调整3. 3.不同零件封闭剂的调整4. 4.铸件及酸性镀锌三价铬彩色钝化展开三价铬钝化的提出传统的六价铬钝化工艺具有成熟稳定、价格低廉、品种多样、高的耐蚀性和钝化膜的自修复能力等优点得到广泛的应用。

但是六价铬是强致癌物质，对环境与人体健康会造成严重危害。

我国在锌层上进行无六价铬钝化工艺的研究工作已进行了很久，主要集中搞无铬钝化和三价铬钝化两个方面。

前者在二十多年前就进行了很多研究，主要是采用钛酸盐、钼酸盐、钨酸盐、稀土、硅酸盐等。

因外观与耐蚀性不好，未用于工业生产，致使无六价铬钝化技术主要依赖三价铬钝化工艺的开发应用。

三价铬钝化技术的进展(1)第一代三价铬钝化络合剂主要为氟化物，而氟化物Cr(III)络合比较稳定，膜层薄，所以形成的膜层颜色一般为银白色、蓝白色，耐蚀性差，中性盐雾试验不超过8～16h。

(2)第二代三价铬钝化技术第二代三价铬钝化剂的共同特点是采用有机络合剂，并加入其他金属，耐蚀性大大提高，并可以得到不同钝化膜的颜色，如蓝色、彩色、黑色。

操作条件要求相对较低。

(3)第三代三价铬钝化技术是在第二代钝化液中直接加入封孔剂，例如酸性硅溶胶、纳米 Si氧化物，它们被填充在钝化膜的骨架中，克服了三价铬钝化无自愈能力的缺点，大大提高膜层的耐蚀性。

三价铬钝化剂的组成和成膜机理三价铬钝化剂一般含有以下成分。

①三价铬Cr(Ⅲ) 钝化膜的主成分来源，三价铬可取氯化铬、硫酸铬、硝酸铬、磷酸铬、醋酸铬和硫酸铬钾等，还可以使用铬酸和重铬酸的还原产物。

②氧化剂产生锌离子，促使钝化膜形成。

六价铬钝化和三价铬钝化六价铬钝化和三价铬钝化：技术发展与应用前景序钝化是金属表面处理的一种常见方法，通过在金属表面形成一层保护膜，以提高材料的耐蚀性和耐磨性。

在众多的钝化方法中，六价铬钝化和三价铬钝化被广泛应用于各个领域。

本文将从多个层面对六价铬钝化和三价铬钝化进行全面评估，探讨其技术发展和应用前景。

一、什么是钝化？钝化是一种将金属表面转化为钝化膜的化学过程，通过钝化膜来保护金属材料免受环境侵蚀、氧化和腐蚀等不良影响。

这种钝化膜形成后，可以提高金属材料的耐蚀性、耐磨性和耐久性。

钝化膜一般为一种致密、均匀的氧化物或盐类物质。

二、六价铬钝化六价铬钝化，又称为六价铬转化膜，是将金属表面转化为六价铬化合物的一种钝化方法。

这种转化膜通常是硬度较高且致密的蓝绿色化合物。

六价铬钝化通过与金属表面发生化学反应，使得金属表面生成一层钝化膜，从而提高金属的耐蚀性和耐磨性。

1. 六价铬钝化的原理六价铬钝化的原理主要是利用六价铬离子（Cr6+）与金属表面发生反应，在金属表面形成一层六价铬化合物的保护膜。

这种保护膜能有效阻止金属与外界环境的直接接触，减少金属在潮湿、酸性或碱性环境中的腐蚀程度。

2. 六价铬钝化的应用领域六价铬钝化在工业生产中被广泛应用，特别是在汽车、航空航天、电子等领域。

在汽车行业，六价铬钝化可以应用于汽车零部件的防腐蚀处理，延长其使用寿命。

在航空航天领域，六价铬钝化可以用于飞行器的金属结构表面处理，提高其抗腐蚀性能。

在电子行业，六价铬钝化可用于电子元件的封装和连接线的保护，提高电子产品的稳定性和可靠性。

3. 六价铬钝化的优点和局限性六价铬钝化具有以下优点：- 钝化膜致密、均匀，能有效保护金属材料；- 技术成熟，应用广泛；- 钝化膜颜色鲜艳，可满足产品美观要求。

然而，六价铬钝化也存在一些局限性：- 六价铬对环境和人体健康有一定的危害性；- 六价铬制程复杂，成本相对较高。

三、三价铬钝化三价铬钝化，又称为三价铬转化膜，是将金属表面转化为三价铬化合物的一种钝化方法。

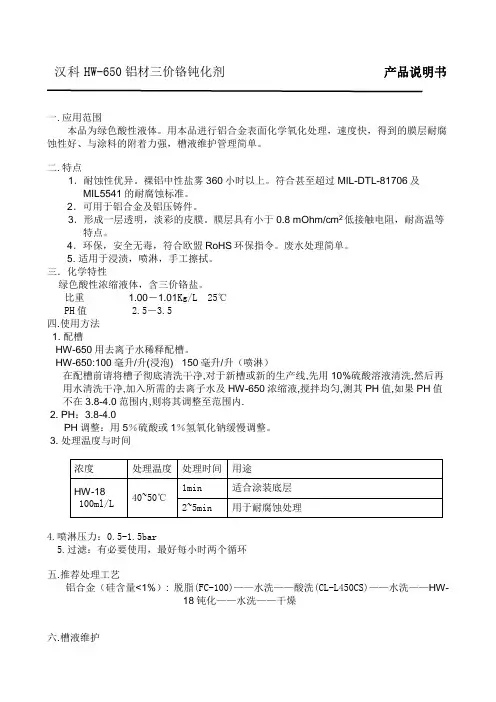

汉科HW-650铝材三价铬钝化剂产品说明书一.应用范围本品为绿色酸性液体。

用本品进行铝合金表面化学氧化处理，速度快，得到的膜层耐腐蚀性好、与涂料的附着力强，槽液维护管理简单。

二.特点1．耐蚀性优异。

裸铝中性盐雾360小时以上。

符合甚至超过MIL-DTL-81706及MIL5541的耐腐蚀标准。

2．可用于铝合金及铝压铸件。

3．形成一层透明，淡彩的皮膜。

膜层具有小于0.8 mOhm/cm2低接触电阻，耐高温等特点。

4．环保，安全无毒，符合欧盟RoHS环保指令。

废水处理简单。

5. 适用于浸渍，喷淋，手工擦拭。

三．化学特性绿色酸性浓缩液体，含三价铬盐。

比重 1.00－1.01Kg/L 25℃PH值 2.5－3.5四.使用方法1. 配槽HW-650用去离子水稀释配槽。

HW-650:100毫升/升(浸泡) 150毫升/升（喷淋）在配槽前请将槽子彻底清洗干净,对于新槽或新的生产线,先用10%硫酸溶液清洗,然后再用水清洗干净,加入所需的去离子水及HW-650浓缩液,搅拌均匀,测其PH值,如果PH值不在3.8-4.0范围内,则将其调整至范围内.2. PH：3.8-4.0PH调整：用5％硫酸或1％氢氧化钠缓慢调整。

3. 处理温度与时间4.喷淋压力：0.5-1.5bar5.过滤：有必要使用，最好每小时两个循环五.推荐处理工艺铝合金（硅含量<1%）:脱脂(FC-100)——水洗——酸洗(CL-L450CS)——水洗——HW-18钝化——水洗——干燥六.槽液维护6.1.维护根据分析方法及PH值定期调整溶液浓度及PH值。

6.2消耗：消耗量几乎只根据带出量而定。

每处理1平米产品，需补加10－15毫升浓液。

七.溶液分析1.取样：在均匀混合状态下取样，自然冷却至室温。

若浑浊，静置后倾析或过滤。

2.滴定法：试剂：10% 氢氧化钠,30%双氧水，17%盐酸，碘化钾，0.1N硫代硫酸钠溶液,1%淀粉溶液步骤：移取100ml钝化槽液入250ml 锥形瓶，加入20ml 10%的氢氧化钠溶液，加入5 ml双氧水，搅拌5分钟，再一次加入5 ml双氧水，在常温下搅拌5分钟，然后煮沸溶液30-40分钟（锥形瓶中的溶液不应该低于50ml，如果在煮沸过程中已接近50ml,则停止加热,煮的过程中用表面皿盖住锥形瓶口），以除去过量的双氧水，冷却溶液至室温，加入去离子水至锥形瓶100ml刻度处,用精密滤纸过滤，用5ml去离子水清洗过滤器，过滤后的溶液必须澄清无沉淀物，然后在过滤液中加入40ml 17%的盐酸酸化(溶液颜色由黄色变为橙色),再加入1g 碘化钾，用0.1N 硫代硫酸钠滴定至淡黄色,加入几滴淀粉溶液,继续滴定蓝颜色消失.换算：消耗的毫升数×0.815= Vol%HW-18八.设备PP,PVC,不锈钢槽。

铝材三价铬钝化液配方-概述说明以及解释1.引言1.1 概述：在工业生产中，铝材表面处理是非常重要的一环，其中铝材三价铬钝化液配方作为一种环保型表面处理工艺备受关注。

本文旨在探讨铝材三价铬钝化液配方的制备方法及其在铝材表面处理中的重要性。

铝材三价铬钝化液通过改善铝材表面的耐蚀性、耐磨性和美观度，提高其使用寿命和质量稳定性，同时具有环保、节能的特点。

了解铝材三价铬钝化液的配方和工艺步骤，对于提高铝材表面处理的效率和质量具有重要意义。

本文将从配方的重要性、成分及比例、钝化工艺步骤等方面进行详细介绍，希望能为相关领域的研究和生产提供参考和指导。

1.2 文章结构本文主要分为引言、正文和结论三个部分。

在引言部分中，将对铝材三价铬钝化液配方进行概述，介绍文章的结构和目的。

正文部分将重点介绍铝材三价铬钝化液配方的重要性，配方成分及比例，以及钝化工艺步骤。

最后在结论部分，将总结关键要点，展望其应用前景，并得出结论。

通过这样的结构安排，读者可以清晰地了解铝材三价铬钝化液配方的相关信息，同时也便于阅读和理解整篇文章的内容。

1.3 目的本文的主要目的是介绍铝材三价铬钝化液配方，探讨其在工业生产中的重要性。

通过深入分析配方成分及比例，以及钝化工艺步骤，帮助读者了解如何制备和应用铝材三价铬钝化液，提高工艺品质和产量。

同时，展望该钝化液在未来的应用前景，为相关行业的发展和技术创新提供参考和支持。

通过本文的阐述，旨在促进铝材表面处理技术的进步，推动工业生产的可持续发展。

2.正文2.1 铝材三价铬钝化液配方的重要性铝材三价铬钝化液是一种用于表面处理铝材的化学处理液，其配方的设计和优化对于提高铝材的耐腐蚀性、机械性能和外观质量具有重要意义。

铝材在工业生产中被广泛应用，但铝材表面的氧化膜不仅影响其美观度，也会影响其耐腐蚀性和机械性能。

因此，通过钝化处理可以有效地改善铝材的性能，延长其使用寿命。

铝材三价铬钝化液的配方设计需要考虑到多种因素，如PH值、温度、时间等，以确保最佳的钝化效果。

三价铬钝化液成分分析，钝化机理及配方参考导读：本文详细介绍三价铬钝化液的研究背景，机理，分类，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。

三价铬钝化液主要应用于家用电器、电子零部件、汽车零部件及自行车零件金属表面处理，禾川化学引进国外配方破译技术，专业从事三价铬钝化液成分分析、配方还原、研发外包服务，为钝化液相关企业提供一整套配方技术解决方案。

一、背景锌在大气中以及绝大多数其他介质条件下，都具有相当高电负性，因此镀锌是应用最广泛的电镀品种之一。

但因为锌的电负性高，在潮湿的环境中首先被腐蚀，为了提高镀锌及锌基合金镀层的耐腐蚀性能，通常会在电镀锌及锌基合金后经过铬酸盐钝化处理，经过钝化处理后能显著提高镀锌及锌基合金的耐腐蚀性能。

镀锌层三价铬钝化可以通过不同的工艺条件得到不同颜色和厚度的钝化膜，这里我们只简单介绍了四种颜色的钝化。

目前三价铬钝化技术仍然没有六价铬成熟，但是随着环保要求的不断严格和重视三价铬钝化以其低毒性必定会得到人们的日益重视，必将成为金属材料保护的重要发展方向。

镀锌三价铬钝化主要应用于家用电器、电子零部件、汽车零部件及自行车零件等,其中扬声器的电镀锌基本已经全面采用三价铬钝化。

三价铬钝化的使用寿命周期较长,耐热性能好,对于镀锌后需去氢处理的零件是非常有利的。

采用封闭剂处理更能大大提升其功能效果。

随着社会的发展,三价铬钝化工艺的需求量将越来越大,如何把三价铬钝化的工艺性能提升至更高的水平仍然需要今后的不断努力。

禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。

样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。

有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！二、三价铬钝化液2.1三价铬钝化机理三价铬钝化膜的形成机理类似于六价铬钝化,但是不包括六价铬还原成三价铬这一步骤。

怎样配制电镀锌三价铬钝化液一：配方组成1.1三价铬离子（主成膜剂）：硫酸铬、硝酸铬、氯化铬1.2络合剂（产品稳定剂）：各大生产商所使用的络合剂不外乎两体系三种原料：有机酸体系－草酸、柠檬酸（通常所用的紫红色药水都是这个体系）；氟体系－氟化钠，氟化铵，氟化氢铵（通常所用的绿色透明药水都是这个体系）。

1.3氧化剂：硝酸根离子。

1.4其它金属离子目的是为了提高耐蚀性并调整钝化膜的颜色。

用的最多的有钴、镍及一些稀土元素。

1.5其它阴离子与金属离子的性质差不多，也是一种成膜促进剂。

二：钝化原理水溶液中Cr3+通常都以[Cr（H2O）6］3+存在，水的络合能力很弱，在发生钝化反应时，体系不稳定，因此需要一些相对较强的络合剂。

这与电镀添加剂的本质基本相同。

加入络合剂后，铬离子以以下结构式存在：[Cr(H2O)6-XFX](3-X)+ 0≤X≤3或[Cr(H2O)6-2X(C2O4)2X](3-2X)+0≤X≤1.52.1金属锌在氧化剂硝酸的作用下溶解为锌离子。

Zn+H+--àZn2++H22.2由于H+的消耗，使金属的表面pH升高2.3随着pH升高，络合离子稳定降低，解离出的氢氧根离子进攻络合离子，使铬离子及溶液中的锌离子形成Cr(OH)3和Zn(OH)2，沉淀在锌表面上形成钝化膜；同时，作为络合剂的C2O42－也被解离出来与Co2+形成不溶性的C2O4Co 沉淀在钝化膜表面。

C2O4Co是非晶态的固体，其能极大的提高钝化膜的抗蚀性能。

这样反复进行，真到钝化膜生长起来。

当然，钝化膜的成份并不只是这么简单，到目前为止，还没有一个定论，但这只是科学家的事。

三．配方设计3.1一度市场上卖的很火的兰白钝化粉配方研究CrCl3 8~12g/L NaF 6g/L HNO36ml/L这个配方主要特点：蓝度高，光亮好，发蓝速度快。

但其盐雾效果极差，只适合低端市场。

这一配方还有一致命缺陷，在使用或放置一段时间后，就不能用。

三价铬钝化剂和无铬钝化剂的区别 项目 三价铬钝化剂 无铬钝化剂组成成份 三价铬钝化剂主要由硝酸铬及极少量的氟化氢铵等物质组成无铬钝化剂是由双氧水-氟铝酸盐等物质组成处理工艺 三价铬钝化剂与无铬钝化剂的处理工艺基本相同。

两种处理剂的处理基本工艺都是：脱脂除油--水洗--钝化处理--水洗--烘干膜色 三价铬钝化剂钝化后的膜色可以结合耐腐蚀性能调整生成铝本色、浅蓝色、篮彩色无铬钝化剂钝化后是金黄色膜层耐腐蚀能力 三价铬钝化剂钝化后，裸膜(不喷涂)膜色为本色的耐腐蚀中性盐雾可以达到72-96小时或以上;裸膜膜色为浅蓝色的，耐腐蚀中性盐雾可以达到120-168小时或以上;膜色为蓝色的，耐腐蚀中性盐雾可以达到200小时或以上;裸膜膜色为蓝彩色的，耐腐蚀中性盐雾可以达到240-360小时或以上，甚至可以达到近5000小时，耐腐蚀性能超过欧美MIL-DTL-81706及MIL5541的耐腐蚀标准无铬钝化剂，裸膜耐腐蚀中性盐雾一般只可以达到48小时，杂质比较少的材料才可以达到72小时，涂装后耐腐蚀中性盐雾可以达到1200-1500小时涂装附着力 种钝化剂的涂装附着力均达到百格测试标准环保特性 三价铬钝化剂和无铬钝化剂膜层均可达到欧盟ROSH管理标准三价铬钝化剂的污水处理，主要是要将Cr3沉淀，比起Cr6容易处理得多，需要COD处理，Cr3不是环保严禁使用物质无铬钝化剂无需沉淀任何重金属，只需COD处理使用成本 三价铬钝化剂一般每平方米耗用约为50-75毫升无铬钝化剂一般每平方米耗用约为75-100毫升，比三价铬钝化剂略高。

电镀镀锌三价铬含量标准在GB/T 2056-2005“电镀用铜、锌、镉、镍、锡阳极板”中有相关规定。

另外，JB/T 11616-2013“电镀锌三价铬钝化”也包含了相关要求。

三价铬的毒性只有六价铬的1/100，而且在电镀过程中不产生六价铬酸雾。

此外，黑铬电镀液替代六价铬电镀液；适用于汽车、电子、机械、仪器仪表等装饰性镀铬的三价铬电镀液替代六价铬电镀液；适用于镀锌钝化的彩色三价铬常温钝化液替代高浓度六价铬彩色钝化液。

这些替代方案旨在降低六价铬的使用，因为六价铬有一定的毒性。

高耐蚀性三价铬蓝白色钝化膜获得方法1 一般的三价铬蓝白色钝化工艺1.1 三价铬蓝白色钝化膜成膜机理一般三价铬蓝白色钝化溶液由三价铬盐、硫酸、硝酸和氢氟酸等成份组成。

在六价铬盐彩色钝化溶液中，钝化膜中三价铬化合物是构成钝化膜的骨架，它是不溶性的；而可溶性的六价铬盐则镶嵌在骨架中。

钝化膜中的六价铬对膜层有自修复能力，因为蓝白色钝化膜没有六价铬成份，膜层非常薄，所以抗蚀性差，一般盐雾试验好的也只能达到72h左右，差的甚至24h都难以通过［1］。

三价铬蓝白色钝化膜成膜机理与低铬和超低铬六价铬钝化液有相同之处。

所不同的是溶液中本身没有六价铬或只有极微量的六价铬，这样，在化学抛光和成膜的过程中，就几乎没有还原六价铬的过程。

（1）锌溶解过程：Zn+Ox（氧化剂）→Zn2++Ox-Zn+2H+→Zn2++H2↑（2）膜形成过程：Zn2++2Cr3++yH2O→Zn(OH)Cr2O3·yH2O+H2↑（3）膜溶解过程：Zn(OH)·Cr2O3·yH2O+H2↑→Zn2++2Cr3++yH2O形成钝化膜的条件是，溶液的pH值必须提高到 2.0左右。

在这一pH值条件下，钝化膜可在溶液中形成。

这样虽对成膜有利，可在这样的酸度下，就不能对锌层起化学抛光作用了。

要解决这一矛盾，可增加一道淡硝酸出光工序来弥补。

一般三价铬蓝白色钝化膜的耐盐雾性与在六价铬钝化溶液中所获得的蓝白色钝化膜质量相仿，甚至还要差一些。

其钝化膜结构简式可以表示为：Cr2O3·Zn·xH2O［2］。

1.2 一般三价铬钝化溶液的配方和操作条件三氯化铬30~50g/L氟化铵 1.5~2.5g/L硝酸钴3~5g/L硝酸3~5mL/LpH值 1.8~2.2温度室温溶液中时间15~30s空气中时间3~5s1.3 工艺流程镀锌→清洗→0.5%~1.5%淡硝酸溶液出光→（清洗或不清洗）→钝化→清洗→浸钝化膜保护剂→热风离心干燥或压缩空气吹干。
