三价铬彩色钝化

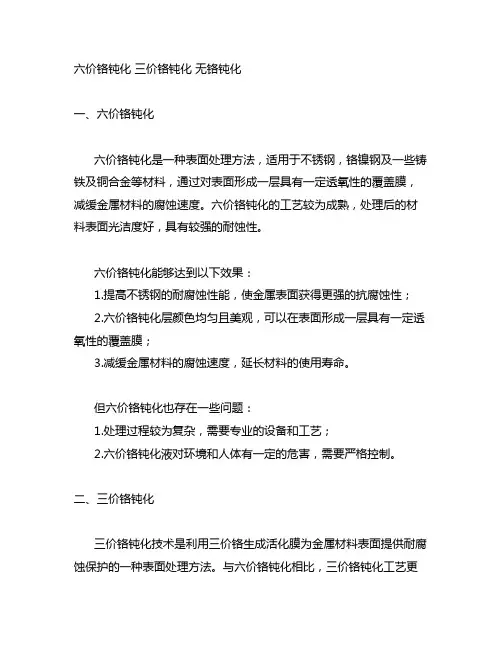

六价铬钝化三价铬钝化无铬钝化一、六价铬钝化六价铬钝化是一种表面处理方法，适用于不锈钢，铬镍钢及一些铸铁及铜合金等材料，通过对表面形成一层具有一定透氧性的覆盖膜，减缓金属材料的腐蚀速度。

六价铬钝化的工艺较为成熟，处理后的材料表面光洁度好，具有较强的耐蚀性。

六价铬钝化能够达到以下效果：1.提高不锈钢的耐腐蚀性能，使金属表面获得更强的抗腐蚀性；2.六价铬钝化层颜色均匀且美观，可以在表面形成一层具有一定透氧性的覆盖膜；3.减缓金属材料的腐蚀速度，延长材料的使用寿命。

但六价铬钝化也存在一些问题：1.处理过程较为复杂，需要专业的设备和工艺；2.六价铬钝化液对环境和人体有一定的危害，需要严格控制。

二、三价铬钝化三价铬钝化技术是利用三价铬生成活化膜为金属材料表面提供耐腐蚀保护的一种表面处理方法。

与六价铬钝化相比，三价铬钝化工艺更加环保，对人体和环境的危害更小。

三价铬钝化相较于六价铬钝化，可以减少对环境的污染，是目前广泛应用的一种防锈方式。

三价铬钝化具有以下优点：1.具有较强的耐蚀性，能有效地减缓腐蚀速度；2.符合环保要求，对环境和人体的危害较小；3.能够提高材料的使用寿命，延长产品的寿命。

但也需要注意的是，三价铬钝化还有待改进的地方：1.处理效果相对六价铬钝化略有差异，对一些特殊情况需要特殊处理；2.处理成本相对较高，需要经过一定的投入。

三、无铬钝化无铬钝化是一种新型的环保钝化技术，主要通过对金属材料表面进行特殊处理，形成覆盖膜以达到耐蚀的效果。

无铬钝化技术在未来被认为是一种趋势。

无铬钝化技术遵循“无污染、无危害、无排放”的理念，可以有效地减少对环境和人体的危害。

无铬钝化的优势在于：1.符合环保要求，对环境和人体的危害极小；2.具有良好的防腐蚀性能，能够保护材料表面不受氧化和腐蚀。

不过，无铬钝化技术也存在一些问题：1.目前技术还不够成熟，需要不断改进和完善；2.处理成本相对较高，仍然需要进一步降低。

结语六价铬钝化、三价铬钝化和无铬钝化各有优缺点。

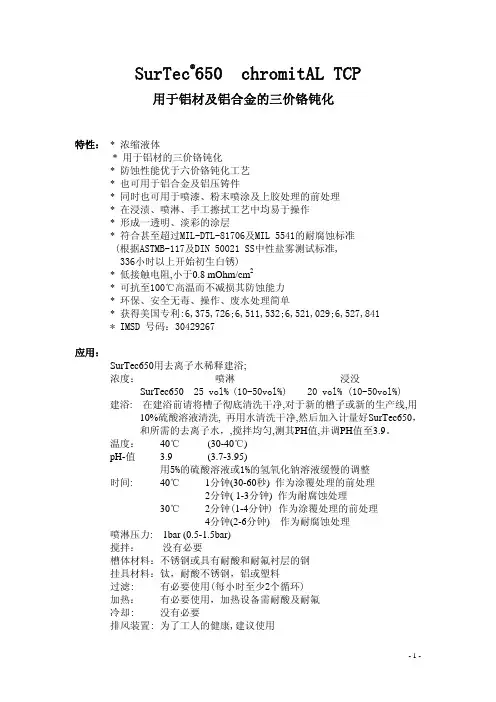

SurTec®650 chromitAL TCP用于铝材及铝合金的三价铬钝化特性： * 浓缩液体* 用于铝材的三价铬钝化* 防蚀性能优于六价铬钝化工艺* 也可用于铝合金及铝压铸件* 同时也可用于喷漆、粉末喷涂及上胶处理的前处理* 在浸渍、喷淋、手工擦拭工艺中均易于操作* 形成一透明、淡彩的涂层* 符合甚至超过MIL-DTL-81706及MIL 5541的耐腐蚀标准(根据ASTMB-117及DIN 50021 SS中性盐雾测试标准,336小时以上开始初生白锈)* 低接触电阻,小于0.8 mOhm/cm2* 可抗至100℃高温而不减损其防蚀能力* 环保、安全无毒、操作、废水处理简单* 获得美国专利:6,375,726;6,511,532;6,521,029;6,527,841* IMSD 号码：30429267应用：SurTec650用去离子水稀释建浴;浓度： 喷淋浸没SurTec650 25 vol% (10-50vol%) 20 vol% (10-50vol%)建浴: 在建浴前请将槽子彻底清洗干净,对于新的槽子或新的生产线,用10%硫酸溶液清洗, 再用水清洗干净,然后加入计量好SurTec650，和所需的去离子水，,搅拌均匀,测其PH值,并调PH值至3.9。

温度： 40℃ (30-40℃)pH-值 3.9 (3.7-3.95)用5%的硫酸溶液或1%的氢氧化钠溶液缓慢的调整 时间: 40℃1分钟(30-60秒) 作为涂覆处理的前处理2分钟( 1-3分钟) 作为耐腐蚀处理30℃2分钟(1-4分钟) 作为涂覆处理的前处理4分钟(2-6分钟) 作为耐腐蚀处理喷淋压力: 1bar (0.5-1.5bar)搅拌： 没有必要槽体材料：不锈钢或具有耐酸和耐氟衬层的钢挂具材料：钛，耐酸不锈钢，铝或塑料过滤: 有必要使用(每小时至少2个循环)加热： 有必要使用，加热设备需耐酸及耐氟冷却: 没有必要排风装置: 为了工人的健康,建议使用标准浸没式处理工艺:铝合金(硅含量<1%) 1.弱碱性脱脂: SurTec152或SurTec1332.碱蚀: SurTec1813.酸去渍: SurTec A3094.钝化：SurTec650铝合金(硅含量>1%) 1. 中性脱脂: SurTec131 + SurTec0892. 酸去渍: SurTec A3093. 钝化：SurTec650标准喷淋式处理工艺:酸性脱脂: 1，酸脱脂：SurTec A315 A/B2，钝化：SurTec650碱性脱脂：1，SurTec 131 + SurTec 0862，钝化：SurTec650维护: 根据分析方法及PH计定期将溶液调整到最佳的浓度和PH值消耗： 消耗量中大部分为带出损耗。

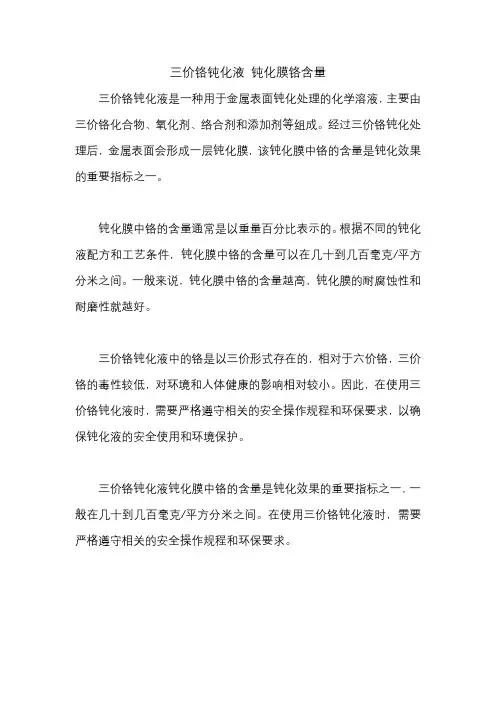

三价铬钝化液 钝化膜铬含量
三价铬钝化液是一种用于金属表面钝化处理的化学溶液，主要由三价铬化合物、氧化剂、络合剂和添加剂等组成。

经过三价铬钝化处理后，金属表面会形成一层钝化膜，该钝化膜中铬的含量是钝化效果的重要指标之一。

钝化膜中铬的含量通常是以重量百分比表示的。

根据不同的钝化液配方和工艺条件，钝化膜中铬的含量可以在几十到几百毫克/平方分米之间。

一般来说，钝化膜中铬的含量越高，钝化膜的耐腐蚀性和耐磨性就越好。

三价铬钝化液中的铬是以三价形式存在的，相对于六价铬，三价铬的毒性较低，对环境和人体健康的影响相对较小。

因此，在使用三价铬钝化液时，需要严格遵守相关的安全操作规程和环保要求，以确保钝化液的安全使用和环境保护。

三价铬钝化液钝化膜中铬的含量是钝化效果的重要指标之一，一般在几十到几百毫克/平方分米之间。

在使用三价铬钝化液时，需要严格遵守相关的安全操作规程和环保要求。

怎样配制电镀锌三价铬钝化液一：配方组成1.1三价铬离子（主成膜剂）：硫酸铬、硝酸铬、氯化铬1.2络合剂（产品稳定剂）：各大生产商所使用的络合剂不外乎两体系三种原料：有机酸体系－草酸、柠檬酸（通常所用的紫红色药水都是这个体系）；氟体系－氟化钠，氟化铵，氟化氢铵（通常所用的绿色透明药水都是这个体系）。

1.3氧化剂：硝酸根离子。

1.4其它金属离子目的是为了提高耐蚀性并调整钝化膜的颜色。

用的最多的有钴、镍及一些稀土元素。

1.5其它阴离子与金属离子的性质差不多，也是一种成膜促进剂。

二：钝化原理水溶液中Cr3+通常都以[Cr（H2O）6］3+存在，水的络合能力很弱，在发生钝化反应时，体系不稳定，因此需要一些相对较强的络合剂。

这与电镀添加剂的本质基本相同。

加入络合剂后，铬离子以以下结构式存在：[Cr(H2O)6-XFX](3-X)+ 0≤X≤3或[Cr(H2O)6-2X(C2O4)2X](3-2X)+0≤X≤1.52.1金属锌在氧化剂硝酸的作用下溶解为锌离子。

Zn+H+--àZn2++H22.2由于H+的消耗，使金属的表面pH升高2.3随着pH升高，络合离子稳定降低，解离出的氢氧根离子进攻络合离子，使铬离子及溶液中的锌离子形成Cr(OH)3和Zn(OH)2，沉淀在锌表面上形成钝化膜；同时，作为络合剂的C2O42－也被解离出来与Co2+形成不溶性的C2O4Co 沉淀在钝化膜表面。

C2O4Co是非晶态的固体，其能极大的提高钝化膜的抗蚀性能。

这样反复进行，真到钝化膜生长起来。

当然，钝化膜的成份并不只是这么简单，到目前为止，还没有一个定论，但这只是科学家的事。

三．配方设计3.1一度市场上卖的很火的兰白钝化粉配方研究CrCl3 8~12g/L NaF 6g/L HNO36ml/L这个配方主要特点：蓝度高，光亮好，发蓝速度快。

但其盐雾效果极差，只适合低端市场。

这一配方还有一致命缺陷，在使用或放置一段时间后，就不能用。

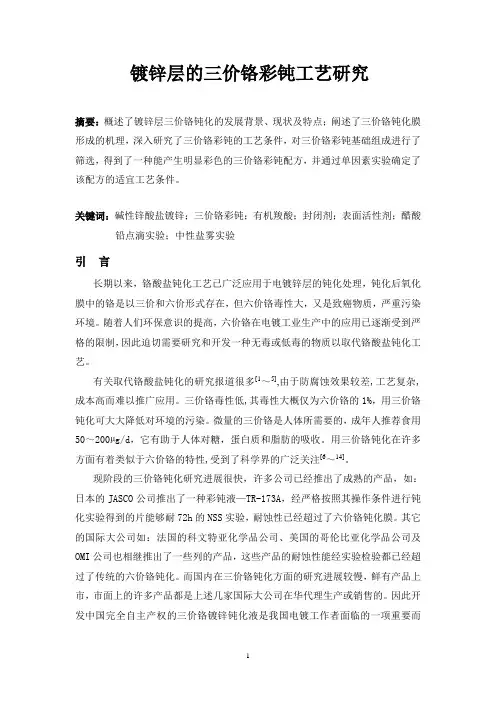

镀锌层的三价铬彩钝工艺研究摘要：概述了镀锌层三价铬钝化的发展背景、现状及特点；阐述了三价铬钝化膜形成的机理，深入研究了三价铬彩钝的工艺条件，对三价铬彩钝基础组成进行了筛选，得到了一种能产生明显彩色的三价铬彩钝配方，并通过单因素实验确定了该配方的适宜工艺条件。

关键词：碱性锌酸盐镀锌；三价铬彩钝；有机羧酸；封闭剂；表面活性剂；醋酸铅点滴实验；中性盐雾实验引言长期以来，铬酸盐钝化工艺已广泛应用于电镀锌层的钝化处理，钝化后氧化膜中的铬是以三价和六价形式存在，但六价铬毒性大，又是致癌物质，严重污染环境。

随着人们环保意识的提高，六价铬在电镀工业生产中的应用已逐渐受到严格的限制，因此迫切需要研究和开发一种无毒或低毒的物质以取代铬酸盐钝化工艺。

有关取代铬酸盐钝化的研究报道很多[1～5],由于防腐蚀效果较差,工艺复杂,成本高而难以推广应用。

三价铬毒性低,其毒性大概仅为六价铬的1%，用三价铬钝化可大大降低对环境的污染。

微量的三价铬是人体所需要的，成年人推荐食用50～200µg/d，它有助于人体对糖，蛋白质和脂肪的吸收。

用三价铬钝化在许多方面有着类似于六价铬的特性,受到了科学界的广泛关注[6～14]。

现阶段的三价铬钝化研究进展很快，许多公司已经推出了成熟的产品，如：日本的JASCO公司推出了一种彩钝液—TR-173A，经严格按照其操作条件进行钝化实验得到的片能够耐72h的NSS实验，耐蚀性已经超过了六价铬钝化膜。

其它的国际大公司如：法国的科文特亚化学品公司、美国的哥伦比亚化学品公司及OMI公司也相继推出了一些列的产品，这些产品的耐蚀性能经实验检验都已经超过了传统的六价铬钝化。

而国内在三价铬钝化方面的研究进展较慢，鲜有产品上市，市面上的许多产品都是上述几家国际大公司在华代理生产或销售的。

因此开发中国完全自主产权的三价铬镀锌钝化液是我国电镀工作者面临的一项重要而迫切的任务。

与传统的六价铬钝化比较三价铬钝化具有以下的特点：1）三价铬钝化成膜相对比较容易，工艺简单、稳定，并可得到不同色泽的钝化膜，如无色，兰白色，彩虹色，黑色等；2）膜层无自修复能力，钝化膜相对于六价铬钝化膜较薄，但在锌合金镀层上的钝化摸较厚；3）三价铬钝化膜的耐蚀性尚不如六价铬钝化膜，但在锌合金上的钝化膜常优于六价铬钝化钝化膜；4）由于三价铬钝化膜较薄，为了提高抗蚀性，通常要进行封闭后处理；5）三价铬钝化膜的耐温性比六价铬钝化膜好，将其加热到200。

锌镍合金三价铬蓝色钝化液的制备工艺锌镍合金是一种常见的金属材料，它具有良好的耐腐蚀性和强度，被广泛应用于汽车、航空航天和电子工业等领域。

然而，锌镍合金表面容易受到氧化和腐蚀的影响，因此需要进行钝化处理以提高其耐腐蚀性能。

本文将介绍锌镍合金钝化液中的一种特殊类型——三价铬蓝色钝化液的制备工艺。

一、三价铬蓝色钝化液的原理和优点三价铬蓝色钝化液是一种基于铬盐和配比的钝化液，其中三价铬起着主要的钝化作用。

通过浸泡锌镍合金在这种钝化液中，可以形成一层颜色为蓝色的钝化膜，这层钝化膜不仅能够提供优异的耐腐蚀性能，还可以改善材料的外观。

相比于传统的六价铬钝化液，三价铬蓝色钝化液具有以下几个优点：1. 环境友好：三价铬蓝色钝化液中所含的六价铬含量较低，符合环保要求，无需专门处理废液。

2. 钝化速度快：相比于传统的六价铬钝化液，三价铬蓝色钝化液的钝化速度更快，在短时间内就能形成均匀且致密的钝化膜。

3. 良好的沉积性：三价铬蓝色钝化液在锌镍合金表面形成的钝化膜具有良好的沉积性，能够均匀地附着在整个表面，提高钝化效果。

二、锌镍合金三价铬蓝色钝化液的制备工艺下面将详细介绍锌镍合金三价铬蓝色钝化液的制备工艺，主要包括原料准备、液体配制和钝化处理三个步骤。

1. 原料准备制备锌镍合金三价铬蓝色钝化液的原料主要包括硝酸铬、硝酸锌和一些辅助添加剂。

硝酸铬和硝酸锌是钝化液的主要成分，辅助添加剂可以调节钝化液的PH值、粘度等性质。

在进行实际制备前，需要确保原料的纯度和质量。

2. 液体配制将一定比例的硝酸铬和硝酸锌按照特定的配方加入到蓝色钝化液的配制槽中。

辅助添加剂可以根据实际应用需要适量添加。

用适量的纯水将配制槽补满至所需的液位。

在此步骤中，需要注意安全操作和按照正确的配方比例进行配制。

3. 钝化处理将锌镍合金放入装有三价铬蓝色钝化液的钝化槽中，控制钝化时间和温度。

一般情况下，钝化时间为10-20分钟，温度控制在20-30摄氏度之间。

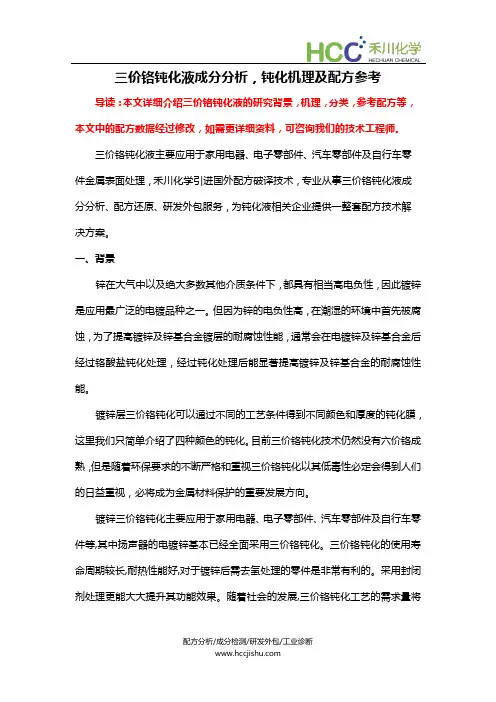

三价铬钝化液成分分析，钝化机理及配方参考导读：本文详细介绍三价铬钝化液的研究背景，机理，分类，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。

三价铬钝化液主要应用于家用电器、电子零部件、汽车零部件及自行车零件金属表面处理，禾川化学引进国外配方破译技术，专业从事三价铬钝化液成分分析、配方还原、研发外包服务，为钝化液相关企业提供一整套配方技术解决方案。

一、背景锌在大气中以及绝大多数其他介质条件下，都具有相当高电负性，因此镀锌是应用最广泛的电镀品种之一。

但因为锌的电负性高，在潮湿的环境中首先被腐蚀，为了提高镀锌及锌基合金镀层的耐腐蚀性能，通常会在电镀锌及锌基合金后经过铬酸盐钝化处理，经过钝化处理后能显著提高镀锌及锌基合金的耐腐蚀性能。

镀锌层三价铬钝化可以通过不同的工艺条件得到不同颜色和厚度的钝化膜，这里我们只简单介绍了四种颜色的钝化。

目前三价铬钝化技术仍然没有六价铬成熟，但是随着环保要求的不断严格和重视三价铬钝化以其低毒性必定会得到人们的日益重视，必将成为金属材料保护的重要发展方向。

镀锌三价铬钝化主要应用于家用电器、电子零部件、汽车零部件及自行车零件等,其中扬声器的电镀锌基本已经全面采用三价铬钝化。

三价铬钝化的使用寿命周期较长,耐热性能好,对于镀锌后需去氢处理的零件是非常有利的。

采用封闭剂处理更能大大提升其功能效果。

随着社会的发展,三价铬钝化工艺的需求量将越来越大,如何把三价铬钝化的工艺性能提升至更高的水平仍然需要今后的不断努力。

禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。

样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。

有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！二、三价铬钝化液2.1三价铬钝化机理三价铬钝化膜的形成机理类似于六价铬钝化,但是不包括六价铬还原成三价铬这一步骤。

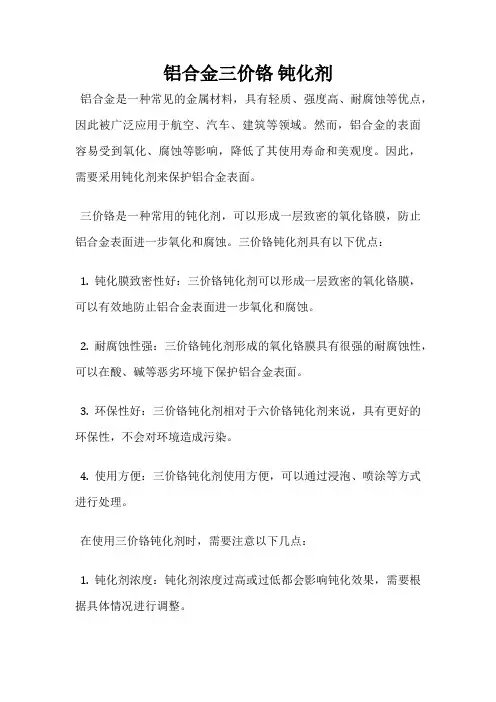

铝合金三价铬钝化剂
铝合金是一种常见的金属材料，具有轻质、强度高、耐腐蚀等优点，因此被广泛应用于航空、汽车、建筑等领域。

然而，铝合金的表面容易受到氧化、腐蚀等影响，降低了其使用寿命和美观度。

因此，需要采用钝化剂来保护铝合金表面。

三价铬是一种常用的钝化剂，可以形成一层致密的氧化铬膜，防止铝合金表面进一步氧化和腐蚀。

三价铬钝化剂具有以下优点：
1. 钝化膜致密性好：三价铬钝化剂可以形成一层致密的氧化铬膜，可以有效地防止铝合金表面进一步氧化和腐蚀。

2. 耐腐蚀性强：三价铬钝化剂形成的氧化铬膜具有很强的耐腐蚀性，可以在酸、碱等恶劣环境下保护铝合金表面。

3. 环保性好：三价铬钝化剂相对于六价铬钝化剂来说，具有更好的环保性，不会对环境造成污染。

4. 使用方便：三价铬钝化剂使用方便，可以通过浸泡、喷涂等方式进行处理。

在使用三价铬钝化剂时，需要注意以下几点：
1. 钝化剂浓度：钝化剂浓度过高或过低都会影响钝化效果，需要根据具体情况进行调整。

2. 钝化时间：钝化时间过长或过短都会影响钝化效果，需要根据具体情况进行调整。

3. 清洗工艺：在钝化剂处理后，需要进行清洗，否则会影响钝化效果。

4. 存储条件：三价铬钝化剂需要存放在干燥、阴凉的地方，避免阳光直射和潮湿。

三价铬钝化剂是一种优秀的铝合金表面处理剂，可以有效地保护铝合金表面，延长其使用寿命和美观度。

在使用过程中，需要注意钝化剂浓度、钝化时间、清洗工艺和存储条件等方面，以保证钝化效果。

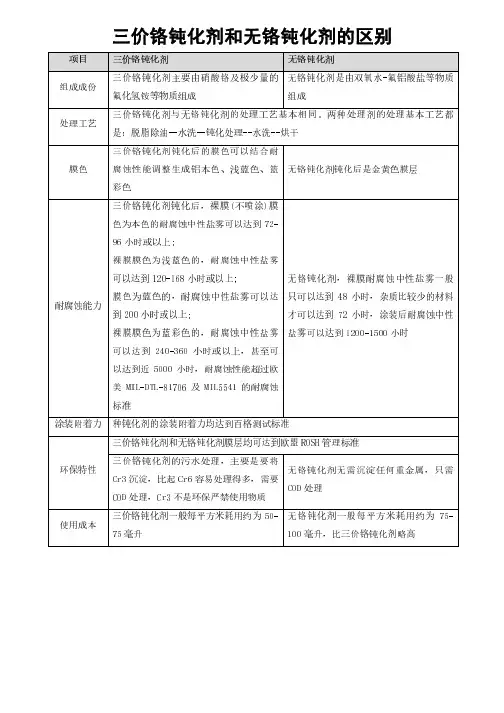

三价铬钝化剂和无铬钝化剂的区别 项目 三价铬钝化剂 无铬钝化剂组成成份 三价铬钝化剂主要由硝酸铬及极少量的氟化氢铵等物质组成无铬钝化剂是由双氧水-氟铝酸盐等物质组成处理工艺 三价铬钝化剂与无铬钝化剂的处理工艺基本相同。

两种处理剂的处理基本工艺都是：脱脂除油--水洗--钝化处理--水洗--烘干膜色 三价铬钝化剂钝化后的膜色可以结合耐腐蚀性能调整生成铝本色、浅蓝色、篮彩色无铬钝化剂钝化后是金黄色膜层耐腐蚀能力 三价铬钝化剂钝化后，裸膜(不喷涂)膜色为本色的耐腐蚀中性盐雾可以达到72-96小时或以上;裸膜膜色为浅蓝色的，耐腐蚀中性盐雾可以达到120-168小时或以上;膜色为蓝色的，耐腐蚀中性盐雾可以达到200小时或以上;裸膜膜色为蓝彩色的，耐腐蚀中性盐雾可以达到240-360小时或以上，甚至可以达到近5000小时，耐腐蚀性能超过欧美MIL-DTL-81706及MIL5541的耐腐蚀标准无铬钝化剂，裸膜耐腐蚀中性盐雾一般只可以达到48小时，杂质比较少的材料才可以达到72小时，涂装后耐腐蚀中性盐雾可以达到1200-1500小时涂装附着力 种钝化剂的涂装附着力均达到百格测试标准环保特性 三价铬钝化剂和无铬钝化剂膜层均可达到欧盟ROSH管理标准三价铬钝化剂的污水处理，主要是要将Cr3沉淀，比起Cr6容易处理得多，需要COD处理，Cr3不是环保严禁使用物质无铬钝化剂无需沉淀任何重金属，只需COD处理使用成本 三价铬钝化剂一般每平方米耗用约为50-75毫升无铬钝化剂一般每平方米耗用约为75-100毫升，比三价铬钝化剂略高。
