第六部分传感器

第六章传感器一、单选题1.如下图所示为一种温度自动报警器的原理图,在水银温度计的顶端封入一段金属丝,以下说法正确的是( )A．温度升高至74 ℃时,L1亮灯报警B．温度升高至74 ℃时,L2亮灯报警C．温度升高至78 ℃时,L1亮灯报警D．温度升高至78 ℃时,L2亮灯报警2.如图所示,有电流流过长方形金属块,磁场的方向垂直于前后表面,由于发生霍尔效应,下列说法中正确的是( )A．金属块上表面a电势高B．金属块下表面b电势高C．金属块前表面c电势高D．金属块后表面d电势高3.下列关于传感器的说法正确的是( )A．话筒是一种常用的传感器,其作用是将电信号转换为声音信号B．在天黑楼道里出现声音时,楼道里的灯才亮,说明它的控制电路中只有声音传感器C．光敏电阻能够把光照强弱变化转换为电阻大小变化D．电子秤中所使用的测力装置是温度传感器4.如图所示是观察电阻值随温度变化情况的示意图．现在把杯中的水由冷水变为热水,关于欧姆表的读数变化情况正确的是( )A．如果R为金属热电阻,读数变大,且变化非常明显B．如果R为金属热电阻,读数变小,且变化不明显C．如果R为热敏电阻(用半导体材料制作),读数变化非常明显D．如果R为热敏电阻(用半导体材料制作),读数变化不明显5.利用传感器和计算机可以研究快速变化的力的大小．实验时,把图甲中的小球举高到绳子的悬点O处,然后让小球自由下落．用这种方法获得的弹性绳的拉力随时间的变化图线如图乙所示．根据图线所提供的信息,以下判断正确的是( )A．t2时刻小球所处位置是运动中最高点B．t1～t2期间小球速度先增大后减小C．t3时刻小球动能最小D．t2与t5时刻小球速度大小不同6.在家用电热灭蚊器中,电热部分主要元件是PTC元件,PTC元件是由钛酸钡等半导体材料制成的电阻器,其电阻率ρ随温度T的变化关系如图所示,由于这种特性,PTC元件具有发热、保温双重功能．以下对电热灭蚊器的判断正确的是( )①通电后,其电功率先增大后减小②通电后,其电功率先减小后增大③当其产生的热量与散失的热量相等时,温度保持在T1不变④当其产生的热量与散发的热量相等时,温度保持在T1和T2之间的某一值不变A．①③B．②③C．②④D．①④7.电子打火机的点火原理是压电效应,压电片在受压时会在两侧形成电压且电压大小与压力近似成正比．现有一利用压电效应制造的电梯加速度传感器,如图所示．压电片安装在电梯地板下,电压表与压电片构成闭合回路用来测量压电片两侧形成的电压,若发现电压表示数增大,下列说法正确的是( )A．电梯一定加速上升B．电梯一定减速下降C．电梯加速度一定向上D．电梯加速度一定向下8.以下家用电器中利用了温度传感器的是( )A．防盗报警器B．自动门C．电子秤D．电饭煲9.许多楼道照明灯具有这样的功能：天黑时,出现声音它就开启；而在白天,即使有声音它也没有反应,它的控制电路中可能接入的传感器是( )①温度传感器；②光传感器；③声音传感器；④热传感器A．①②B．②③C．③④D．②④10.霍尔元件能转换哪个物理量( )A．把温度这个热学量转换成电阻这个电学量B．把磁感应强度这个磁学量转换成电压这个电学量C．把力这个力学量转换成电压这个电学量D．把光照强弱这个光学量转换成电阻这个电学量二、多选题11.(多选)如图所示,用光敏电阻LDR和灯泡制成的一种简易水污染指示器,下列说法中正确的是( )A．严重污染时,LDR是高电阻B．轻度污染时,LDR是高电阻C．无论污染程度如何,LDR的电阻不变,阻值大小由材料本身因素决定D．该仪器的使用会因为白天和晚上受到影响12.(多选)美国科学家Willard S．Boyle与George E．Smith因电荷耦合器件(CCD)的重要发明荣获2009年度诺贝尔物理学奖．CCD是将光学量转变成电学量的传感器．下列器件可作为传感器的有( )A．发光二极管B．热敏电阻C．霍尔元件D．干电池13.(多选)为锻炼身体,小明利用所学物理知识设计了一个电子拉力计,如图所示是原理图．轻质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计,P与R1间的摩擦不计),弹簧劲度系数为100 N/cm.定值电阻R0＝5 Ω,ab是一根长为5 cm的均匀电阻丝,阻值R1＝25 Ω,电源输出电压恒为U ＝3 V,理想电流表的量程为0～0.6 A,当拉环不受力时,滑片P处于a端．下列关于这个电路的说法正确的是(不计电源内阻)( )A．小明在电路中连入R0的目的是保护电路B．当拉环不受力时,闭合开关后电流表的读数为0.1 AC．当拉力为400 N时,电流表指针指在0.3 A处D．当拉力为400 N时,电流表指针指在0.5 A处三、实验题14.如图所示,一热敏电阻R T放在控温容器M内；A为毫安表,量程6 mA,内阻为数十欧姆；E为直流电源,电动势约为3 V,内阻很小；R为电阻箱,最大阻值为999.9 Ω,S为开关．已知R T在95 ℃时的阻值为150 Ω,在20 ℃时的阻值约为550 Ω.现要求在降温过程中测量在20～95 ℃之间的多个温度下R T的阻值．(1)在图中画出连线,完成实验原理电路图．(2)完成下列实验步骤中的填空：a．依照实验原理电路图连线．b．调节控温容器M内的温度,使得R T的温度为95 ℃.c．将电阻箱调到适当的阻值,以保证仪器安全．d．闭合开关．调节电阻箱,记录电流表的示数I0,并记录________．e．将R T的温度降为T1(20 ℃＜T1＜95 ℃)；调节电阻箱,使得电流表的读数________,记录________．f．温度为T1时热敏电阻的电阻值R T1＝________.g．逐步降低T1的数值,直到20 ℃；在每一温度下重复步骤e、f.15.现有器材：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等．(1)若用上述器材测量热敏电阻的阻值随温度变化的特性,请你在实物图上连线．(2)实验的主要步骤：①正确连接电路,在保温容器中注入适量冷水,接通电源,调节并记录电源输出的电流值；②在保温容器中添加少量热水,待温度稳定后,闭合开关,________,________,断开开关．③实验小组算得该热敏电阻在不同温度下的阻值,并据此绘得R－t关系图线．请根据图中的图线写出该热敏电阻的R－t关系式：R＝________＋________t(Ω)保留3位有效数字．四、计算题16.在航天事业中要用角速度计测得航天器的自转角速度ω,结构如图所示,当系统绕轴OO′转动时元件A在光滑杆上发生滑动,并输出电信号成为航天器的制导信号源,已知A质量为m,弹簧的劲度系数为k,原长为l0,电源电动势为E,内阻不计,滑动变阻器总长为l,电阻分布均匀,系统静止时滑动变阻器触头P在中点,与固定接头Q正对,当系统以角速度ω转动时,求：(1)弹簧形变量x与ω的关系式；(2)电压表示数U与角速度ω的关系式．17.如图所示是一种悬球式加速度仪,它可以用来测定沿水平轨道运动的列车的加速度．金属球的质量为m,它系在金属丝的下端,金属丝的上端悬挂在O点,AB是一根长为L的均匀电阻丝,其阻值为R,金属丝与电阻丝接触良好,摩擦不计,电阻丝的中心C焊接一根导线,从O点也引出一根导线,两线之间接入一个电压表(金属丝和导线电阻不计)．图中虚线OC与AB垂直,且OC＝h,电阻丝AB接在电压为U的直流稳压电源上,整个装置固定在列车中使AB与车前进的方向保持水平．列车静止时金属丝呈竖直状态,当列车加速或减速前进时,金属丝将偏离竖直方向,从电压表的读数变化可以测出加速度的大小．(1)当列车向右做匀加速直线运动时,试推导出加速度a与电压表读数U′的关系式(a用U′、U、L、h及重力加速度g等表示)；(2)用推导出的a与U′的关系式说明表盘上a的刻度是否均匀？(3)C点设置在电阻丝AB中点的原因是什么？对电压表的选择应有什么特殊要求？18.如图所示为一种加速度仪的示意图．质量为m的振子两端连有劲度系数均为k的轻弹簧,电源的电动势为E,不计内阻,滑动变阻器的总阻值为R,有效长度为L,系统静止时滑动触头位于滑动变阻器正中,这时电压表指针恰好在刻度盘正中．求：(1)系统的加速度a(以向右为正)和电压表读数U的函数关系式．(2)将电压表刻度改为加速度刻度后,其刻度是均匀的还是不均匀的？为什么？(3)若电压表指针指在满刻度的3/4位置,此时系统的加速度大小和方向如何？五、填空题19.目前有些居民区内楼道灯的控制,使用的是一种延时开关．该延时开关的简化原理图如图所示．图中D是红色光发光二极管(只要有很小的电流通过就能使其发出红色亮光),R为限流电阻,K 为按钮式开关,虚线框内S表示延时开关电路,当按下K接通电路瞬间,延时开关触发,相当于S闭合．这时释放K后,延时开关S约在1 min后断开,电灯熄灭．根据上述信息和原理图,我们可推断：按钮开关K按下前,发光二极管是________(填“发光的”或“熄灭的”),按钮开关K按下再释放后,电灯L发光持续时间约________ min.这一过程中发光二极管是________．限流电阻R的阻值和灯丝电阻R L相比,应满足R________R L的条件．20.按如图所示接好电路,合上S1,S2,发现小灯泡不亮,原因是________________；用电吹风对热敏电阻吹一会儿热风,会发现小灯泡________________,原因是________________；停止吹风,会发现小灯泡________________,原因是____________________________；把热敏电阻放入冷水中会发现小灯泡________________,原因是____________________________．21.如图甲所示,某同学设计了一种“闯红灯违规证据模拟记录器”,它可以通过拍摄照片来记录机动车辆闯红灯时的情景．它的工作原理是：当光控开关接收到某种颜色光时,开关自动闭合,且当压敏电阻受到车的压力,它的阻值变化引起电流变化达到一定值时,继电器的衔铁就被吸下,工作电路中的电控照相机就工作,拍摄违规车辆．光控开关未受到该种光照射就自动断开,衔铁不被吸引,工作电路中的指示灯发光．(1)要记录车辆违规闯红灯的情景,光控开关应在接收到________光(填“红”“绿”或“黄”)时自动闭合．(2)已知控制电路的电源电动势为 6 V,内阻为 1 Ω,继电器电阻为R0＝9 Ω,当控制电路中电流大于0.06 A时,衔铁会被吸引,如图乙所示,则只有质量超过________ kg的车辆违规时才会被记录．(g取10 N/kg)22.电饭煲的工作原理如图所示,可分为两部分,即控制部分：由S2、R1和黄灯组成．工作(加热)部分：由发热电阻R3、R2和红灯组成,S1是一个磁铁限温开关,手动闭合,当此开关的温度达到居里点(103 ℃)时,自动断开,且不能自动复位(闭合),S2是一个双金属片自动开关,当温度达到70～80 ℃时,自动断开,低于70 ℃时,自动闭合,红灯、黄灯是指示灯,通过的电流必须较小,所以R1、R2起________作用,R3是发热电阻,由于煮饭前温度低于70 ℃,所以S2是________(填“断开的”或“闭合的”)．接通电源并按下S1后,黄灯灭而红灯亮,R3发热,当温度达到70～80 ℃时,S2断开,当温度达到103 ℃时饭熟,S1断开,当温度降到70 ℃以下时,S2闭合,电饭煲处于保温状态,由以上描述可知R2________R3(填“＜”“＝”或“＞”),若用电饭煲烧水时,直到水被烧干S1才会断开,试解释此现象．23.如图所示,由电源、小灯泡、电阻丝、开关组成的电路中,当闭合开关S后,小灯泡正常发光,若用酒精灯加热电阻丝时,发现小灯泡亮度变化是________,发生这一现象的主要原因是________．A．小灯泡的电阻发生了变化B．小灯泡灯丝的电阻率随温度发生了变化C．电阻丝的电阻率随温度发生了变化D．电源的电压随温度发生了变化答案解析1.【答案】D【解析】2.【答案】B【解析】当电流在导体中流动时,自由电子定向移动的方向向左,受到向上的洛伦兹力作用,向金属块上表面聚集,于是金属块的上、下表面分别带上了负电荷与正电荷,从而形成了电势差,且下表面电势高,选项B正确．3.【答案】C【解析】A项,话筒是一种常用的传感器,其作用是将声音信号转换为电信号；B项,天黑楼道里出现声音时,楼道里的灯才亮,说明它的控制电路中有光传感器和声音传感器；C项,光敏电阻随光照强弱变化,其阻值会发生变化,即它够把光照强弱变化转换为电阻大小变化；D项,电子秤中所使用的测力装置是压力传感器；故选C.4.【答案】C【解析】若为金属热电阻、温度升高后,电阻变大,读数变化不明显,A、B错误．若为热敏电阻,读数将明显变化,C对,D错．5.【答案】B【解析】小球下落的轨迹展开图如图所示,B处为绳子原长处,C处为小球重力与绳上拉力相等处,D 处为小球下落的最低点,在F－t图中,0～t1小球在OB间下落,t1～t2小球在BD间下落,t2～t3小球由D回到B处,t3～t4小球在BO间上升,而后下落至B点．由F－t图知,小球在t2时刻下落到最大距离,然后最大距离在逐渐减小,由以上分析知,小球的最大速度出现在C点,对应于t1～t2之间,A 错,B对；小球动能最小出现在t2时刻或t3～t4间某时刻,C错误；t2和t5分别对应小球先后两次下落过程中经过最低点的时刻,速度大小都为零,D错误．正确选项为B.6.【答案】D【解析】在温度由零升到T1的过程中,电阻器的电阻率ρ随温度的升高而减小,其电阻R随之减小,由于加在灭蚊器上的电压U保持不变,灭蚊器的热功率P随之增大,当T＝T1时,P＝P1达到最大,在温度由T1升高到T2的过程中,ρ增大,R增大,P减小．而温度越高,其与外界环境的温度差也就越大,高于环境温度的电热灭蚊器的散热功率P′也就越大,因此在这之间的某温度T3会有P＝PT3＝P′,即电热功率等于散热功率时,达到保温,当T<T3时,P>P′,温度自动升高到T3；当T>T3时,P<P′,温度自动降低到T3,实现自动保湿,正确选项为D.7.【答案】C【解析】电压表示数增大说明人对地板的压力变大,对人受力分析知地板对人的支持力大于人所受重力,即人的加速度一定向上,所以电梯可能向上加速,也可能向下减速．8.【答案】D【解析】9.【答案】B【解析】10.【答案】B【解析】选B,霍尔元件是将磁感应强度转换成电压的．11.【答案】AD【解析】严重污染时,透过污水照到LDR上的光线较少,LDR电阻较大,A对,B错；LDR由半导体材料制成,受光照影响电阻会发生变化,C错；白天和晚上自然光强弱不同,或多或少会影响LDR的电阻,D对．12.【答案】BC【解析】13.【答案】ABC【解析】若电路无电阻R0,且金属滑片P在b端时,回路短路损坏电源,R0的存在使电路不出现短路,因此A正确．当拉环不受力时,滑片P在a端,由欧姆定律得,I＝＝0.1 A,故B正确．拉力为400 N时,由F＝kΔx,则Δx＝4 cm,对应的电阻为RaP＝20 Ω,R1接入电路的电阻RPb＝5 Ω,由闭合电路欧姆定律得,I′＝＝0.3 A,故D错,C正确．14.【答案】(1)如图所示(2)d.电阻箱的读数R0 e．仍为I0电阻箱的读数R1 f．R0－R1＋150 Ω【解析】(1)电阻箱的最大阻值与热敏电阻的最大阻值相差不大,因此电阻箱应与热敏电阻串联．(2)本实验原理是当电路的两种状态的电流相等时,外电路的总电阻相等．95 ℃和T1时对应的电路的总电阻相等,有150 Ω＋R0＝R T1＋R1,即R T1＝R0－R1＋150 Ω.15.【答案】(1)如图(2)②读取温度计示数读取电压表示数(3)100 0.400【解析】(1)连接实物图时导线不能交叉,电压表应并联在电阻两端,电流由电压表的正接线柱流入电压表．(2)因本实验是探究热敏电阻的阻值随温度变化的特性,所以实验需测出热敏电阻的阻值及相应的温度,热敏电阻的阻值用R＝间接测量,故需记录的数据是温度计示数和电压表的示数．(3)设热敏电阻R＝R0＋kt,由图线斜率知k＝0.400.温度为10 ℃时,热敏电阻R＝104 Ω,则R0＝R－kt＝104 Ω－0.400×10 Ω＝100 Ω,所以R＝100＋0.400t(Ω)．16.【答案】(1)x＝(2)U＝【解析】(1)由圆周运动规律知kx＝mω2R＝mω2(l0＋x)即kx－mω2x＝mω2l0所以x＝(2)由串联电路的规律知U＝E＝.17.【答案】(1)设列车加速度为a时,小球偏离竖直方向θ角,此时小球受力情况如图所示,根据牛顿第二定律得mg tanθ＝ma.①因为tanθ＝,②由①②两式得a＝g③又设列车加速度为a时,电压表读数为U′＝＝,④由④式得DC＝,⑤将⑤式代入③式得a＝⑥(2)由⑥式可知,g、L、U、h均为常数,则列车加速度a与电压表读数U′成正比,可将电压表中刻度一一对应地改成加速度a的数值,因而可知表盘上加速度a的刻度与电压表的刻度一样,是均匀的．(3)原因是列车可能加速运动也可能减速运动(加速度方向随之变化)；所选择的电压表中间刻度应为零【解析】18.【答案】(1)a＝(E－2U)(2)均匀,因为加速度a与电压表示数U是一次函数(线性)关系(3)方向向左【解析】(1)当振子向左偏离中间位置x距离时,由牛顿第二定律得2kx＝ma①电压表的示数为U＝E②由以上两式解得a＝(E－2U)．③(2)均匀,因为加速度a与电压表示数U是一次函数(线性)关系．(3)当滑动触头滑到最右端时,电压表最大示数U m＝E,电压表指针指在满刻度的位置时,U＝E代入③式解得a＝－,负号表示方向向左．19.【答案】发光的 1 熄灭的≫【解析】开关K按下前,S为断开,有电流经过发光二极管,故发光二极管是发光的．当按下开关K 后,延时开关S闭合,二极管和R被短路,二极管不发光,由于延时开关S约1 min后断开,故电灯L 能持续发光1 min,由于R为限流电阻,且二极管只要有很小的电流通过就能发光,故应满足R≫R L.20.【答案】由于热敏电阻在常温时阻值较大,左侧电路电流较小,电磁铁磁性较弱吸不住衔铁发光当用电吹风对热敏电阻加热使其阻值变小,左侧电路中电流增大,电磁铁吸住衔铁,使右侧电路接通,小灯泡亮了发光热敏电阻温度仍然较高熄灭当把热敏电阻放入冷水后,热敏电阻温度降低很快,阻值变大,左侧电路中电流减小,电磁铁将衔铁放开,故小灯泡熄灭【解析】21.【答案】(1)红(2)400【解析】当车辆闯红灯或车辆压在压敏电阻超载时,光控开关闭合,继电器的衔铁就被吸下,电控照相机自动拍照,根据闭合电路欧姆定律I＝,当电流为0.06 A时,外电阻R＝90 Ω,从题图乙中找出对应的压力为4×103N,故质量为400 kg.22.【答案】限流闭合的>【解析】R1、R2起的作用是限流,防止指示灯(氖泡)因电流过大而烧毁,S2是自动控制温度开关,当温度低于70℃时自动闭合,当温度达到70～80 ℃时又自动断开,使电饭煲处于保温状态,由于R3的功率较大,因此R2＞R3.由于开关S1必须当温度达到103 ℃时才自动断开,而水的沸点只有100 ℃,因此用电饭煲烧水时,直到水被烧干后S1才会断开．23.【答案】变暗 C【解析】电阻丝的电阻率随温度的升高而增大,电阻也增大,电路中电流减小,根据P＝I2R知,小灯泡的实际功率减小,所以变暗．。

电阻式温度传感器电阻式传感器广泛应用于测量-200～960℃范围内的温度。

它是利用导体或半导体的电阻率随温度变化而变化原理而工作的，用仪表测量出电阻的变化，从而得到与电阻值相对应的温度值。

电阻式传感器按照其制造材料分可分为：金属（铂和铜）热电阻及半导体热电阻(热敏电阻)两大类。

一、 常用的金属热电阻金属热电阻传感器一般称作热电阻传感器，是利用金属导体的电阻值随温度的升高而增大的原理进行测温的。

温度是分子平均动能的标志，当温度升高，金属晶格的动能增加，从而导致振动加剧，使自由电子通过金属内部时阻碍增加，金属导电能力下降，即电阻增加。

通过测量导体的电阻变化情况就可以得到温度变化情况。

最基本的热电阻传感器由热电阻、连接导线及显示仪表组成，如图7-1所示。

主要制造材料是铂和铜。

测量温度范围-220～+850℃。

在特殊情况下，低温可测量至1K （-272℃），高温可测量至1000℃。

1、铂热电阻铂热电阻是目前公认的制造热电阻最好的材料，它性能稳定，重复性好，长时间稳定的复现性可达10-4 K ，是目前测温复现性最好的一种温度计。

同时其测量精度高。

在氧化性介质中、甚至在高温下，其物理、化学性能都很稳定，其阻值与温度之间几乎成线性变化。

但其在还原性介质中，特别是高温易从氧化物中还原出来的气体所污染，改变它的电阻与温度关系，此外其电阻温度系数小，价格较高。

因此，主要作为标准电阻温度计和高精度温度测量。

铂电阻的精度与铂的提纯程度有关，因此铂电阻的纯度是以W （100）表示：100)100(R R W =（6-1） W （100）越高，表示铂丝纯度越高。

国际实用温标规定，作为基准器的铂电阻，W （100）≥1.3925。

目前技术水平已达到W （100）＝1.3930，工业用铂电阻的纯度W （100）为1.387～1.390。

中国常用的铂电阻有两种，分度号分别为Pt50和Pt100。

即在0℃时电阻分别为50Ω和100Ω。

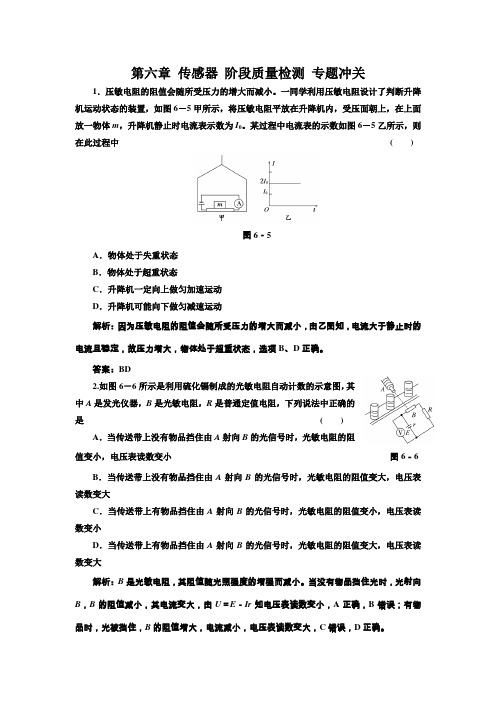

第六章传感器阶段质量检测专题冲关1．压敏电阻的阻值会随所受压力的增大而减小。

一同学利用压敏电阻设计了判断升降机运动状态的装置，如图6－5甲所示，将压敏电阻平放在升降机内，受压面朝上，在上面放一物体m，升降机静止时电流表示数为I0。

某过程中电流表的示数如图6－5乙所示，则在此过程中()图6－5A．物体处于失重状态B．物体处于超重状态C．升降机一定向上做匀加速运动D．升降机可能向下做匀减速运动解析：因为压敏电阻的阻值会随所受压力的增大而减小，由乙图知，电流大于静止时的电流且稳定，故压力增大，物体处于超重状态，选项B、D正确。

答案：BD2.如图6－6所示是利用硫化镉制成的光敏电阻自动计数的示意图，其中A是发光仪器，B是光敏电阻，R是普通定值电阻，下列说法中正确的是()A．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小图6－6 B．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大C．当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小D．当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大解析：B是光敏电阻，其阻值随光照强度的增强而减小。

当没有物品挡住光时，光射向B，B的阻值减小，其电流变大，由U＝E－Ir知电压表读数变小，A正确，B错误；有物品时，光被挡住，B的阻值增大，电流减小，电压表读数变大，C错误，D正确。

答案：AD3．如图6－7所示，在电路中接一段钨丝，闭合开关，灯泡正常发光，当用打火机给钨丝加热时灯泡亮度明显变暗，根据钨丝的上述特性，可用钨丝来制作一个温度传感器。

下面的说法中正确的是()图6－7A．该传感器利用了钨丝的化学性质B．该传感器利用了钨丝电阻随温度变化而变化的特性C．该传感器能够把热学量(温度)转换为电学量(电阻)D．该传感器能够把电学量(电阻)转换为热学量(温度)解析：由题目中的实验现象可知钨丝的电阻随温度的升高而增大，随温度的降低而减小，利用该特性可以制成温度传感器，传感器能够把温度这个热学量转换为电阻这个电学量，B、C对，A、D错。
