水热与溶剂热合成方法的概念水热法

水热合成•水热与溶剂热合成是指在一定温度(100-1000℃)和压强(1-100MPa)条件下利用溶液中物质化学反应所进行的合成。

•因为合成反应在高温和高压下进行，所以产生对水热与溶剂热合成化学反应体系的特殊技术要求，如耐高温高压与化学腐蚀的反应釜等。

•在高压釜里，采用水溶液作为反应介质，通过对反应容器的加热，创造一个高温、高压的反应环境，使得通常难溶或不溶的物质溶解并且重结晶。

按照研究对象和目的的不同，水热法可以分为水热晶体生长、水热合成、水热反应、水热处理和水热烧结等。

它们分别用于生长单晶、制备超细无团聚陶瓷粉体、完成某些有机化学反应。

反应釜的装满度•装满度是指反应混合物占密闭反应釜空间的体积分数•它之所以非常重要，是由于直接涉及到试验安全以及合成试验的成败•在试验上，装满度一般控制在60％～80％之间。

反应容器内的压强对于水热合成实验，水的p-T图是很重要的。

在工作条件下，压强大多依赖于反应容器中原始溶剂的填充度。

填充度通常在50％～80％为宜。

压强是在：0.02～0.3GPa。

水热条件下晶体生长•步骤：•1). 物料在水热介质里溶解，以离子、分子或离子团的形式进入溶液（溶解阶段）；•2). 由于体系中存在十分有效的对流，这些离子、分子或离子团被输运到生长区（生长区）；•3). 离子、分子或原子团在生长界面上的吸附与分解；•4). 吸附物质在界面上的运动；•5). 结晶。

•例如SiO 2单晶的生长，反应条件为0.5mol/L-NaOH ，温度梯度410-300℃，压力120MPa ，生长速率l-2mm/d ；若在反应介质0.25mol/L-Na 2C03，中，则温度梯度为400-370℃，装满度为70％，生长速率1-2.5mm/d 。

①溶质离子的活化②活化了的离子受生长体表面活性中心吸引（静电引力、化学引力和范德华引力），穿过生长表面的扩散层而沉降到石英体表面。

水热合成粉体•水热法是制备结晶良好、无团聚或少团聚的超细陶瓷粉体的优选方法之一。

溶剂热法是在水热法的基础上发展起来的，指密闭体系如高压釜内，以有机物或非水溶媒为溶剂，在一定的温度和溶液的自生压力下，原始混合物进行反应的一种合成方法。

它与水热反应的不同之处在于所使用的溶剂为有机物而不是水。

水热法往往只适用于氧化物功能材料或少数一些对水不敏感的硫属化合物的制备与处理，涉及到一些对水敏感(与水反应、水解、分解或不稳定)的化合物如Ⅲ一V族半导体、碳化物、氟化物、新型磷(砷)酸盐分子筛三维骨架结构材料的制备与处理就不适用，这也就促进了溶剂热法的产生和发展。

另外，物相的形成、粒径的大小、形态也能够控制，而且，产物的分散性较好。

在溶剂热条件下，溶剂的性质（密度、粘度、分散作用)相互影响，变化很大，且其性质与通常条件下相差很大，相应的，反应物（通常是固体）的溶解、分散过及化学反应活性大大的提高或增强。

这就使得反应能够在较低的温度下发生。

水热法（Hydrothermal）是19 世纪中叶地质学家模拟自然界成矿作用而开始研究的。

1900 年后科学家们建立了水热合成理水热法论,以后又开始转向功能材料的研究。

目前用水热法已制备出百余种晶体。

水热法又称热液法,属液相化学法的范畴。

是指在密封的压力容器中,以水为溶剂,在高温高压的条件下进行的化学反应。

水热反应依据反应类型的不同可分为水热氧化、水热还原、水热沉淀、水热合成、水热水解、水热结晶等。

其中水热结晶用得最多。

在这里简单介绍一下它的原理: 水热结晶主要是溶解———再结晶机理。

首先营养料在水热介质里溶解,以离子、分子团的形式进入溶液。

利用强烈对流(釜内上下部分的温度差而在釜内溶液产生) 将这些离子、分子或离子团被输运到放有籽晶的生长区(即低温区) 形成过饱和溶液,继而结晶。

溶剂热法（Solvothermal）是将反应物按一定比例加入溶剂，然后放到高压釜中以相对较低的温度反应。

在这种方法中，溶剂处在高于其临界点的温度和压力下，可以溶解绝大多数物质，从而使常规条件下不能发生的反应可以进行，或加速进行。

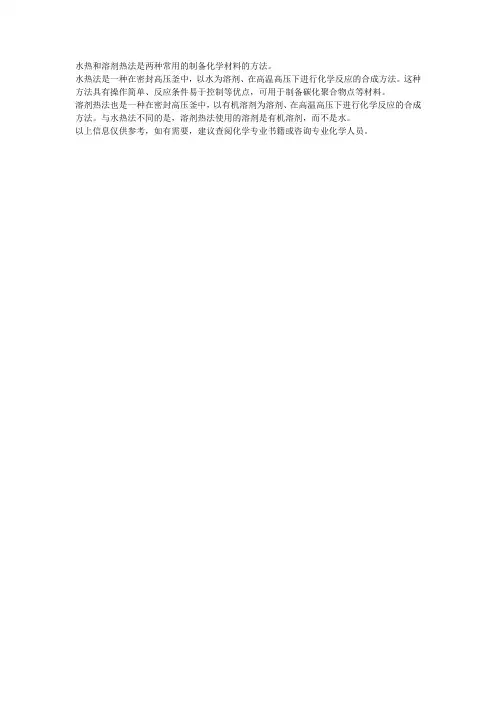

水热和溶剂热法是两种常用的制备化学材料的方法。

水热法是一种在密封高压釜中，以水为溶剂、在高温高压下进行化学反应的合成方法。

这种方法具有操作简单、反应条件易于控制等优点，可用于制备碳化聚合物点等材料。

溶剂热法也是一种在密封高压釜中，以有机溶剂为溶剂、在高温高压下进行化学反应的合成方法。

与水热法不同的是，溶剂热法使用的溶剂是有机溶剂，而不是水。

以上信息仅供参考，如有需要，建议查阅化学专业书籍或咨询专业化学人员。

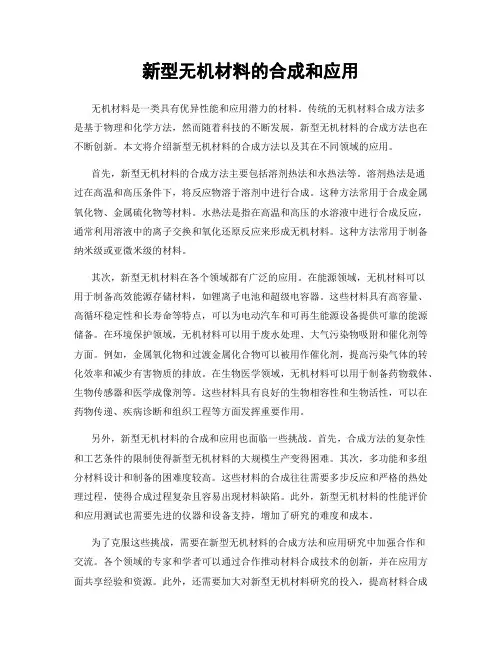

新型无机材料的合成和应用无机材料是一类具有优异性能和应用潜力的材料。

传统的无机材料合成方法多是基于物理和化学方法，然而随着科技的不断发展，新型无机材料的合成方法也在不断创新。

本文将介绍新型无机材料的合成方法以及其在不同领域的应用。

首先，新型无机材料的合成方法主要包括溶剂热法和水热法等。

溶剂热法是通过在高温和高压条件下，将反应物溶于溶剂中进行合成。

这种方法常用于合成金属氧化物、金属硫化物等材料。

水热法是指在高温和高压的水溶液中进行合成反应，通常利用溶液中的离子交换和氧化还原反应来形成无机材料。

这种方法常用于制备纳米级或亚微米级的材料。

其次，新型无机材料在各个领域都有广泛的应用。

在能源领域，无机材料可以用于制备高效能源存储材料，如锂离子电池和超级电容器。

这些材料具有高容量、高循环稳定性和长寿命等特点，可以为电动汽车和可再生能源设备提供可靠的能源储备。

在环境保护领域，无机材料可以用于废水处理、大气污染物吸附和催化剂等方面。

例如，金属氧化物和过渡金属化合物可以被用作催化剂，提高污染气体的转化效率和减少有害物质的排放。

在生物医学领域，无机材料可以用于制备药物载体、生物传感器和医学成像剂等。

这些材料具有良好的生物相容性和生物活性，可以在药物传递、疾病诊断和组织工程等方面发挥重要作用。

另外，新型无机材料的合成和应用也面临一些挑战。

首先，合成方法的复杂性和工艺条件的限制使得新型无机材料的大规模生产变得困难。

其次，多功能和多组分材料设计和制备的困难度较高。

这些材料的合成往往需要多步反应和严格的热处理过程，使得合成过程复杂且容易出现材料缺陷。

此外，新型无机材料的性能评价和应用测试也需要先进的仪器和设备支持，增加了研究的难度和成本。

为了克服这些挑战，需要在新型无机材料的合成方法和应用研究中加强合作和交流。

各个领域的专家和学者可以通过合作推动材料合成技术的创新，并在应用方面共享经验和资源。

此外，还需要加大对新型无机材料研究的投入，提高材料合成和应用技术的发展。

水热合成法是一种常用的无机材料的合成方法，在纳米材料、生物材料和地质材料中具有广泛的应用。

水热/溶剂热合成法的主要步骤是将反应原料配置成溶液在水热釜中封装并加热至一定的温度（数百摄氏度）。

水热釜使得该合成体系维持在一定的压力范围内，在这种非平衡态的合成体系内进行液相反应往往能够制备出具有特殊优良性质的材料。

水热合成是指温度为100～1000 ℃、压力为1MPa～1GPa 条件下利用水溶液中物质化学反应所进行的合成它的优点：所的产物纯度高，分散性好、粒度易控制。

水热合成法是一种常用的无机材料的合成方法，在纳米材料、生物材料和地质材料中具有广泛的应用。

水热/溶剂热合成法的主要步骤是将反应原料配置成溶液在水热釜中封装并加热至一定的温度（数百摄氏度）。

水热釜使得该合成体系维持在一定的压力范围内，在这种非平衡态的合成体系内进行液相反应往往能够制备出具有特殊优良性质的材料。

[编辑]水热合成法的分类根据加热温度，水热法可以被分为亚临界水热合成法和超临界水热合成法。

通常在实验室和工业应用中，水热合成的温度在100-240℃，水热釜内压力也控制在较低的范围内，这是亚临界水热合成法。

而为了制备某些特殊的晶体材料，如人造宝石、彩色石英等，水热釜被加热至1000℃，压力可达0.3 GPa，这是超临界水热合成法。

[编辑]水热合成法的应用∙制备单晶∙制备有机-无机杂化材料∙制备沸石∙制备纳米材料锂离子电池阴极材料Li1+x Mn2O4的水热合成及表征Hydrothermal Synthesis and Characterization of Cathode Materials Li1+x Mn2O4 forRechargeable Lithium ion Batteries∙推荐CAJ下载∙PDF下载∙不支持迅雷等下载工具。

合成化学, CHINESE JOURNAL OF SYNTHETIC CHEMISTRY,编辑部邮箱,1999年04期[给本刊投稿]【作者】刘兴泉；李庆；于作龙；【Author】Liu,Xing Quan Li,Qing Yu,Zuo Long (Research and Development Center for Functional Materials, Chengdu Institute of Organic Chemistry, Chinese Academy of Sciences, Chengdu, 610041)【机构】中国科学院成都有机化学研究所!功能材料研究开发中心；成都；610041；【摘要】以化学MnO2(CMD)为Mn源,LiNO3和LiOH·H2O分别为Li源,采用无机水热合成法合成了锂离子二次电池的阴极材料Li1+xMn2O4(0≤x<1),并采用XRD,BET,TEM,TGA和电化学测试等手段对材料进行了表征。
