【CN209870939U】手术刀包装机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920191443.1(22)申请日 2019.02.12(73)专利权人 卓瑞姆生物技术有限公司地址 450000 河南省郑州市郑州航空港区新港七路与梅河东路交叉口郑州恒丰科创中心5号楼5、6层(72)发明人 陶新博　(74)专利代理机构 郑州泽创知识产权代理事务所(特殊普通合伙) 41159代理人 石小雨(51)Int.Cl.B08B 3/02(2006.01)A61L 2/18(2006.01)A61B 90/70(2016.01)F26B 21/00(2006.01)F26B 25/00(2006.01)(54)实用新型名称一种医疗设备用手术刀快速清洗装置(57)摘要本实用新型公开了一种医疗设备用手术刀快速清洗装置，包括机体外壳、支撑腿、门板、消毒水箱、电动伸缩杆、电机箱和蓄电池，所述机体外壳的外部下方左右两侧安装有支撑腿，所述机体外壳上设置有门板，所述机体外壳的外部上方安装有消毒水箱，所述消毒水箱的外部上方安装有进水管，所述机体外壳的外部下方安装有连接板，所述机体外壳的内壁上方安装有蓄电池，所述机体外壳的下方内壁中设置有通孔，所述连接板上安装有第二把手。

本实用新型通过设置的消毒水箱、水泵、喷头、伺服电机、筒体外壳、鼓风机和电加热管，解决了不能对手术刀进行均匀的清洗和不能对清洗完成后的手术刀进行及时的烘干，给医护人员带来不便的问题。

权利要求书1页 说明书4页 附图3页CN 209810756 U 2019.12.20C N 209810756U权　利　要　求　书1/1页CN 209810756 U1.一种医疗设备用手术刀快速清洗装置，包括机体外壳(1)、支撑腿(2)、门板(3)、消毒水箱(6)、电动伸缩杆(14)、电机箱(15)和蓄电池(22)，其特征在于：所述机体外壳(1)的外部下方左右两侧安装有支撑腿(2)，所述机体外壳(1)上设置有门板(3)，所述机体外壳(1)的外部上方安装有消毒水箱(6)，所述消毒水箱(6)的外部上方安装有进水管(7)，所述机体外壳(1)的外部下方安装有连接板(13)，所述连接板(13)的外部上方安装有电动伸缩杆(14)，所述电动伸缩杆(14)的端部上方安装有电机箱(15)，所述机体外壳(1)的内壁上方安装有蓄电池(22)，所述机体外壳(1)的下方内壁中设置有通孔(23)，所述连接板(13)上安装有第二把手(28)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920501913.X(22)申请日 2019.04.15(73)专利权人 河南护理职业学院地址 455000 河南省安阳市中华路南段480号(72)发明人 赵旭　王晓寒　(74)专利代理机构 郑州慧广知识产权代理事务所(特殊普通合伙) 41160代理人 朱广存(51)Int.Cl.A61B 17/3211(2006.01)A61M 1/00(2006.01)(54)实用新型名称一种外科手术用手术刀(57)摘要本实用新型涉及一种外科手术用手术刀，包括刀柄和刀片；刀柄包括液体收集板和主支架，液体收集板内设有第一液体通道，还包括数个通孔；主支架与液体收集板的一端连接；还包括转动连接轴、刀架和吸液组件，转动连接轴的一端转动安装在主支架上；刀架的前端固定在转动连接轴上；刀片固定在刀架上；刀架的后端设有驱动杆；吸液组件包括壳体、驱动塞、复位弹簧和调节组件，壳体固定在主支架的后部；驱动塞滑动设置在壳体内；复位弹簧的两端分别与驱动塞和壳体的底壁连接；壳体设有进液口和出液口；还包括连通进液口和第一液体通道的连接通道。

使用时可通过循环的按或、释放压刀架和主支架，从而及时的将手术部位的血液清理，操作方便。

权利要求书1页 说明书3页 附图1页CN 210228273 U 2020.04.03C N 210228273U权　利　要　求　书1/1页CN 210228273 U1.一种外科手术用手术刀，包括刀柄和刀片；其特征在于：所述刀柄包括液体收集板，所述液体收集板的纵截面为扇形；所述液体收集板内设有第一液体通道，所述第一液体通道沿所述液体收集板的轴向延伸；还包括数个通孔，所述通孔连通所述第一液体通道和外界；和主支架，所述主支架与所述液体收集板的一端连接；还包括转动连接轴，所述转动连接轴的一端转动安装在所述主支架上；所述转动连接轴与所述液体收集板同轴设置；刀架，所述刀架的前端固定在所述转动连接轴上；所述刀片固定在所述刀架背离所述主支架的侧面上；所述刀架的后端设有向下延伸的驱动杆；和吸液组件，所述吸液组件包括壳体，所述壳体固定在所述主支架的后部，所述壳体的上端开口且其下端封闭；驱动塞，所述驱动塞滑动设置在所述壳体内且所述驱动塞的外形轮廓与所述壳体的内腔的轮廓相适应；复位弹簧，所述复位弹簧的两端分别与所述驱动塞和所述壳体的底壁连接；和调节组件，所述调节组件控制所述驱动塞的上下行程；所述壳体设有允许液体单向流入所述壳体内腔的进液口和允许液体单向流出所述壳体内腔的出液口；还包括连通所述进液口和所述第一液体通道的连接通道。

专利名称：手术刀包装机
专利类型：实用新型专利
发明人：李义,鲍周
申请号：CN201920499038.6申请日：20190412
公开号：CN209720006U
公开日：
20191203
专利内容由知识产权出版社提供
摘要：本实用新型提供一种手术刀包装机，包括：机架；第一放料机构、第二放料机构和第三放料机构在机架上分别传送上膜纸、防锈纸和下模纸；第一送料机构、第二送料机构和第三送料机构分别与第一放料机构、第二放料机构和第三放料机构相对应以分别传输上膜纸、防锈纸和下模纸；第一裁切机构和第二裁切机构间隔开布置在机架上以裁切物料；第一热压机构和第二热压机构间隔开布置在机架上；刀片送料机构设在机架上且位于第一热压机构和第二热压机构之间以将由刀片送料机构输送的刀片进行热封；收料机构设在机架的与第一放料机构相对的一侧以回收包装后的手术刀成品。

本实用新型的手术刀包装机，能够实现手术刀的三层包装，结构简单且包装效率高。

申请人：苏州卡西特精密机械有限公司
地址：215101 江苏省苏州市吴中区木渎镇金枫南路1289号
国籍：CN
代理机构：上海精晟知识产权代理有限公司
代理人：冯子玲
更多信息请下载全文后查看。

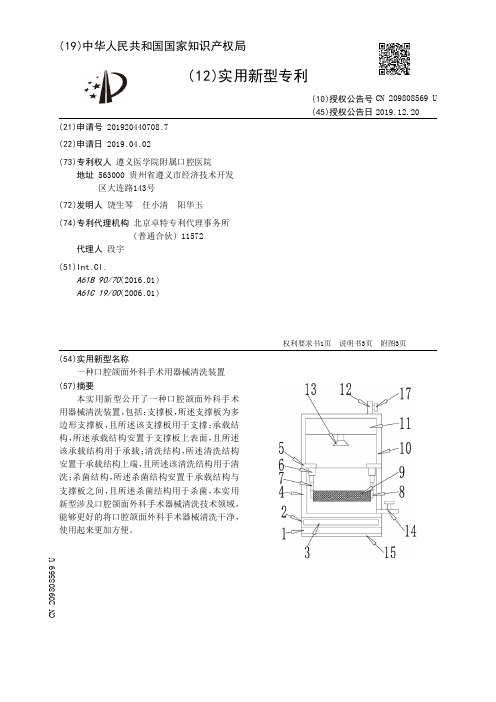

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920440708.7(22)申请日 2019.04.02(73)专利权人 遵义医学院附属口腔医院地址 563000 贵州省遵义市经济技术开发区大连路143号(72)发明人 饶生琴　任小清　阳华玉　(74)专利代理机构 北京卓特专利代理事务所(普通合伙) 11572代理人 段宇(51)Int.Cl.A61B 90/70(2016.01)A61C 19/00(2006.01)(54)实用新型名称一种口腔颌面外科手术用器械清洗装置(57)摘要本实用新型公开了一种口腔颌面外科手术用器械清洗装置，包括：支撑板，所述支撑板为多边形支撑板，且所述该支撑板用于支撑；承载结构，所述承载结构安置于支撑板上表面，且所述该承载结构用于承载；清洗结构，所述清洗结构安置于承载结构上端，且所述该清洗结构用于清洗；杀菌结构，所述杀菌结构安置于承载结构与支撑板之间，且所述杀菌结构用于杀菌，本实用新型涉及口腔颌面外科手术器械清洗技术领域，能够更好的将口腔颌面外科手术器械清洗干净，使用起来更加方便。

权利要求书1页 说明书3页 附图3页CN 209808569 U 2019.12.20C N 209808569U权　利　要　求　书1/1页CN 209808569 U1.一种口腔颌面外科手术用器械清洗装置，其特征在于，包括：支撑板(1)，所述支撑板(1)为多边形支撑板，且所述该支撑板(1)用于支撑；承载结构，所述承载结构安置于支撑板(1)上表面，且所述该承载结构用于承载；清洗结构，所述清洗结构安置于承载结构上端，且所述该清洗结构用于清洗；杀菌结构，所述杀菌结构安置于承载结构与支撑板(1)之间，且所述杀菌结构用于杀菌；所述杀菌结构包括：第一固定架(2)以及加热底座(3)；所述第一固定架(2)安置于支撑板(1)上表面，所述加热底座(3)安置于第一固定架(2)上；所述承载结构包括：与加热底座(3)相匹配的无盖承载盒体(4)、一对支撑固定板(5)、一对电控伸缩杆(6)、一对支撑杆(7)、支撑框架(8)以及网状承载盒体(9)；所述无盖承载盒体(4)安置于加热底座(3)上表面，一对所述支撑固定板(5)安置于无盖承载盒体(4)上，每个所述电控伸缩杆(6)安置于相对应的支撑固定板(5)上，每个所述支撑杆(7)安置于相对应的电控伸缩杆(6)上，所述支撑框架(8)安置于一对支撑杆(7)上，所述网状承载盒体(9)安置于支撑框架(8)上；所述清洗结构包括：一对门型支撑架(10)、蓄水箱体(11)、进水管(12)、清洗喷头(13)以及出水管(14)；一对所述门型支撑架(10)安置于无盖承载盒体(4)上表面，所述蓄水箱体(11)安置于一对所述门型支撑架(10)上表面，所述进水管(12)安置于蓄水箱体(11)上，所述清洗喷头(13)安置于蓄水箱体(11)下表面，所述出水管(14)安置于蓄水箱体(11)侧表面下端。

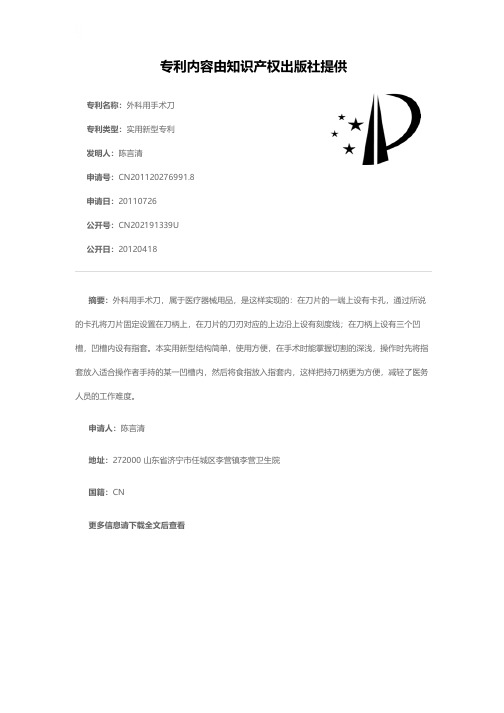

专利名称：外科用手术刀
专利类型：实用新型专利
发明人：陈言清
申请号：CN201120276991.8申请日：20110726
公开号：CN202191339U
公开日：
20120418
专利内容由知识产权出版社提供
摘要：外科用手术刀，属于医疗器械用品，是这样实现的：在刀片的一端上设有卡孔，通过所说的卡孔将刀片固定设置在刀柄上，在刀片的刀刃对应的上边沿上设有刻度线；在刀柄上设有三个凹槽，凹槽内设有指套。

本实用新型结构简单，使用方便，在手术时能掌握切割的深浅，操作时先将指套放入适合操作者手持的某一凹槽内，然后将食指放入指套内，这样把持刀柄更为方便，减轻了医务人员的工作难度。

申请人：陈言清
地址：272000 山东省济宁市任城区李营镇李营卫生院
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920264456.7(22)申请日 2019.03.02(73)专利权人 苏州优尔食品有限公司地址 215000 江苏省苏州市吴中区金庭镇东园路15号(72)发明人 陈建　(74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.B65B 35/44(2006.01)(54)实用新型名称一种用于能量棒生产的包装机(57)摘要本实用新型公开了一种用于能量棒生产的包装机，包括包装机本体，所述包装机本体包括机架以及传动安装在机架内侧的传送皮带，所述机架的两侧均固定安装有护壳，两个护壳相互靠近的一侧均设置为开口，所述机架的顶部两侧均固定安装有固定座，传送皮带位于两个固定座之间，两个固定座相互靠近的一侧均开设有矩形槽，所述传送皮带的上方设有两个定位遮挡板，且两个定位遮挡板相互远离的一侧均固定安装有横板。

本实用新型结构简单，操作方便，便于根据实际需要快速调节两个定位遮挡板之间的距离，达到使用与对不同规格长度的能量棒进行遮挡定位，避免能量棒在传送过程中向两边散开偏移，满足使用需求。

权利要求书1页 说明书4页 附图3页CN 209720047 U 2019.12.03C N 209720047U权　利　要　求　书1/1页CN 209720047 U1.一种用于能量棒生产的包装机，包括包装机本体，所述包装机本体包括机架(1)以及传动安装在机架(1)内侧的传送皮带(2)，其特征在于：所述机架(1)的两侧均固定安装有护壳(4)，两个护壳(4)相互靠近的一侧均设置为开口，所述机架(1)的顶部两侧均固定安装有固定座(3)，传送皮带(2)位于两个固定座(3)之间，两个固定座(3)相互靠近的一侧均开设有矩形槽(5)，所述传送皮带(2)的上方设有两个定位遮挡板(6)，且两个定位遮挡板(6)相互远离的一侧均固定安装有横板(7)，所述矩形槽(5)内固定套设有固定板(8)，且固定板(8)的一侧开设有矩形孔(10)，所述横板(7)远离对应的定位遮挡板(6)的一侧贯穿矩形孔(10)并延伸至矩形槽(5)内，所述横板(7)的底部开设有安装槽(9)，且安装槽(9)内设有与对应的矩形孔(10)底部内壁转动安装的螺杆(11)，两个螺杆(11)对称设置，螺杆(11)远离对应的定位遮挡板(6)的一端延伸至护壳(4)内并焊接有第一链轮(12)，所述横板(7)螺纹套设在对应的螺杆(11)上，两个护壳(4)的底部内壁上转动安装有同一个转轴(13)，且转轴(13)的两端均固定安装有第二链轮，第二链轮与对应的第一链轮(12)上传动连接有同一个链条(14)，两个护壳(4)中的一个护壳(4)远离另一个护壳(4)的一侧固定安装有伺服电机(15)，且伺服电机(15)的输出轴延伸至对应的护壳(4)内并与两个第二链轮中的一个第二链轮远离另一个第二链轮的一侧固定安装，所述定位遮挡板(6)靠近对应的固定板(8)的一侧与固定板(8)之间固定连接有多个弹簧(17)。

专利名称：一种医用手术刀专利类型：实用新型专利
发明人：张远香
申请号：CN201320254780.3申请日：20130513
公开号：CN203226873U
公开日：
20131009
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医用手术刀，包括内部中空且一端开口的支撑柱，所述支撑柱内部设置有连接柱，连接柱一端设置在支撑柱的外部，连接柱的壁面与支撑柱的空腔接触，且连接柱的轴线和支撑柱的轴线在同一条直线上，所述连接柱远离支撑柱的一端连接有刀头，且刀头的轴线与连接柱的轴线之间的夹角为α，α为30°至60°。

该手术刀的结构简单，原理简便，通过刀头刺破皮肤发病的部位，然后利用在侧面压力的情况下挤压出发病毒素，不会造成干扰，保证了患者的安全。

申请人：成都华康利泰生物科技有限公司
地址：610000 四川省成都市武侯区晋吉东二街191号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920284136.8(22)申请日 2019.03.06(73)专利权人 淮安安洁医疗用品股份有限公司地址 223001 江苏省淮安市清河区新区珠海东路19号(72)发明人 曹明拓　朱建春　陆军　(74)专利代理机构 北京君泊知识产权代理有限公司 11496代理人 王程远(51)Int.Cl.A61B 17/3213(2006.01)(54)实用新型名称一种手术刀片夹持器(57)摘要本实用新型公开了一种手术刀片夹持器，它涉及医疗器械技术领域；手柄的前端固定安装有夹持头体，手柄的前端开设有内凹的固定槽，固定槽内固定安装有轴承，轴承的外圈上固定安装有转套体，转套体的前侧壁上开设有内凹的灯槽，灯槽内固定安装有数个LED灯，灯槽的外表面固定安装有透光片，所述夹持头体包括底座与上固定座；底座上开设有内凹的刀槽，刀槽的内底部固定安装有防滑板体，刀槽的内上侧壁的左右侧均开设有内凹的限位槽，上固定座活动连接在刀槽内，且上固定座的两上外侧壁上固定安装有限位块；本实用新型能够实现刀片的快速固定，且在固定后稳定性高，不易出现刀片脱离的现象；便于实现快速更换刀片，同时节省时间，提高了效率。

权利要求书1页 说明书3页 附图2页CN 209863973 U 2019.12.31C N 209863973U权　利　要　求　书1/1页CN 209863973 U1.一种手术刀片夹持器，其特征在于：它包括手柄、夹持头体、转套体、LED灯、锁紧螺栓体、弹簧；手柄的前端固定安装有夹持头体，手柄的前端开设有内凹的固定槽，固定槽内固定安装有轴承，轴承的外圈上固定安装有转套体，转套体的前侧壁上开设有内凹的灯槽，灯槽内固定安装有数个LED灯，灯槽的外表面固定安装有透光片，所述夹持头体包括底座与上固定座；底座上开设有内凹的刀槽，刀槽的内底部固定安装有防滑板体，刀槽的内上侧壁的左右侧均开设有内凹的限位槽，上固定座活动连接在刀槽内，且上固定座的两上外侧壁上固定安装有限位块，限位块活动连接在限位槽内，上固定座上通过螺纹连接有锁紧螺栓体，锁紧螺栓体的头部延伸出上固定座的底部，锁紧螺栓体的底部固定安装有防滑片体，锁紧螺栓体的上侧活动连接有弹簧，弹簧的下端面与上固定座的上表面相接触。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920283425.6(22)申请日 2019.03.06(73)专利权人 孙飞吉地址 404199 重庆市万州区沙龙路二段1027号6-3(72)发明人 孙飞吉　成敏　(74)专利代理机构 重庆乐泰知识产权代理事务所(普通合伙) 50221代理人 刘佳(51)Int.Cl.A61B 17/3211(2006.01)(54)实用新型名称一种神经外科用新型手术刀(57)摘要本实用新型公开了一种神经外科用新型手术刀，包括刀体，所述刀体的两侧分别开设有导流槽，所述刀体刀背处开设有安装槽，所述安装槽的内侧固定设置有导流管，所述导流管的导入端与导流槽的导出端固定连接，所述导流管的导出端固定设置有引流机构，所述引流机构包括连接件、安装筒、气囊，所述连接件安装在导流管的导出端，所述安装筒安装在连接件远离导流管的一端，所述安装筒的内侧固定设置有第一单向阀。

本实用新型在使用的过程中对伤口处出现大量废液和血液通过导流槽进入安装筒的内侧，在吸取的时候通过隔离网对混合物进行筛选，进而便于混合物的吸取，同时通过设置的第一单向阀避免在对气囊内侧排除空气时产生影响。

权利要求书1页 说明书3页 附图1页CN 209713072 U 2019.12.03C N 209713072U权　利　要　求　书1/1页CN 209713072 U1.一种神经外科用新型手术刀，包括刀体(1)，其特征在于：所述刀体(1)的两侧分别开设有导流槽(2)，所述刀体(1)刀背处开设有安装槽(3)，所述安装槽(3)的内侧固定设置有导流管(4)，所述导流管(4)的导入端与导流槽(2)的导出端固定连接，所述导流管(4)的导出端固定设置有引流机构(5)，所述引流机构(5)包括连接件(51)、安装筒(52)、气囊(53)，所述连接件(51)安装在导流管(4)的导出端，所述安装筒(52)安装在连接件(51)远离导流管(4)的一端，所述安装筒(52)的内侧固定设置有第一单向阀(54)，所述气囊(53)安装在安装筒(52)远离连接件(51)的一端，所述气囊(53)远离安装筒(52)的一端固定设置有第二单向阀(55)，所述刀体(1)靠近导流槽(2)的一端通过销轴活动安装有刀尖(6)，所述刀尖(6)与刀体(1)之间通过紧固螺栓固定连接。
