2020-2021年欧姆定律知识点总结及经典习题(含答案)（word）一、欧姆定律选择题1．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）A. 的阻值是B. 当电流表的示数是时，接入电路的阻值是C. 电源电压是16VD. 该电路的最大电功率为【答案】 A【解析】【解答】解：A、C、由乙图知，当滑动变阻器接入电路电阻最大时，两端电压最大，为14V；此时电路电流最小，为0.2A，因为I= ，所以滑动变阻器的最大阻值为R2= = =70Ω。

根据题意得：解得．A符合题意，C不符合题意；B、当电路电流为I′=0.4A时，电路总电阻为R′= = =45Ω，所以滑动变阻器接入电路的电阻为R2′=R′-R1=45Ω-20Ω=25Ω．此选项错误；D、电路消耗的最大功率为P最大=UI最大=18V×0.9A=16.2W．此选项错误。

故答案为：A【分析】结合电路图，理清元件的连接方式及电表的测量对象，由U-I图像可知，当滑动变阻器接入电路电阻最大时，两端电压最大，为14V；此时电路电流最小，为0.2A；当滑动变阻器接入电路电阻最小时，两端电压为0；电路电流最大，为0.9A.根据欧姆定律和串联电路特点列方程组得到电源电压和定值电阻的阻值；利用公式P=UI得到电路最大功率.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

第十七章欧姆定律2. 欧姆定律揭示了导体中的电流、电压和电阻之间的关系。

理解欧姆定律时，要注意以下几点：①对应性：I 、U 、R 必须是同一段电路的同一个电阻的，同一个用电器的，或是整个电路的，即要一一对应，不能张冠关系，电阻是导体本身的属性。

(2019 呼和浩特市)电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

下列说法正确的是( )A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V 的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V 的电源上，干路中的电流是0.65A【答案】D【解析】A ．由图像可知，用电器甲电阻的I-U 图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像错误；B ．由图像可知，当用电器乙可得的电压分别为1.5V 、2.5V 、4V 、4.5V 、5V 时，对应的电流分别为0.05A 、电器乙的电阻随着电流增大而变小，故B 错误；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压'=U IR=0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于甲甲4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，故C 错误；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，故D正确。

（2019福建）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。

闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A【答案】C【解析】由电路图可知，闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，R1与R3串联，电流1.深刻理解I、U、R三个物理量的关系，电流由电压和电阻决定，而导体的电阻和两端的电压、电流没有关系，电阻由导体本身的因素决定，电压由电源提供，分的电压的多少由电路的连接特点和导体的电阻来决定。

可编辑修改精选全文完整版欧姆定律知识点总结及经典习题(含答案)案场各岗位服务流程销售大厅服务岗：1、销售大厅服务岗岗位职责：1)为来访客户提供全程的休息区域及饮品;2)保持销售区域台面整洁;3)及时补足销售大厅物资,如糖果或杂志等;4)收集客户意见、建议及现场问题点；2、销售大厅服务岗工作及服务流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。

班中工作程序服务流程行为规范迎接指引递阅资料上饮品（糕点）添加茶水侯客迎询问客户送客户工作要求注意事项1）眼神关注客人，当客人距3米距离时，应主动跨出自己的位置迎宾，然后15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！”3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人；4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）；7）在满座位的情况下，须先向客人致歉，在请其到沙盘区进行观摩稍作等待；阶段工作及服务流程班中工作程序工作要求注意事项饮料（糕点服务）1）在所有饮料（糕点）服务中必须使用托盘；2）所有饮料服务均已“对不起，打扰一下，请问您需要什么饮品”为起始；3）服务方向：从客人的右面服务；4）当客人的饮料杯中只剩三分之一时，必须询问客人是否需要再添一杯，在二次服务中特别注意瓶口绝对不可以与客人使用的杯子接触；5）在客人再次需要饮料时必须更换杯子；下班程序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导；2）填写物资领用申请表并整理客户意见；3）参加班后总结会；4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；1.3.3.3吧台服务岗1.3.3.3.1吧台服务岗岗位职责1）为来访的客人提供全程的休息及饮品服务；2）保持吧台区域的整洁；3)饮品使用的器皿必须消毒；4）及时补充吧台物资；5）收集客户意见、建议及问题点；1.3.3.3.2吧台服务岗工作及流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。

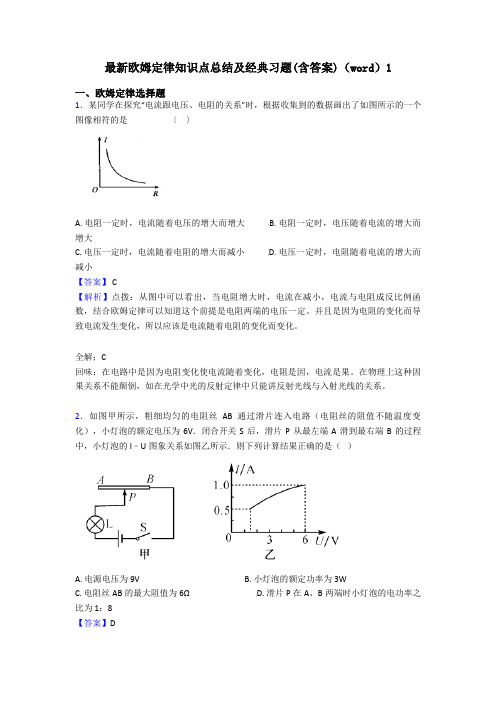

最新欧姆定律知识点总结及经典习题(含答案)（word）1一、欧姆定律选择题1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小【答案】 C【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。

并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。

全解；C回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。

在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。

2．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．3．地磅工作时，重物越重，电表的示数就越大。

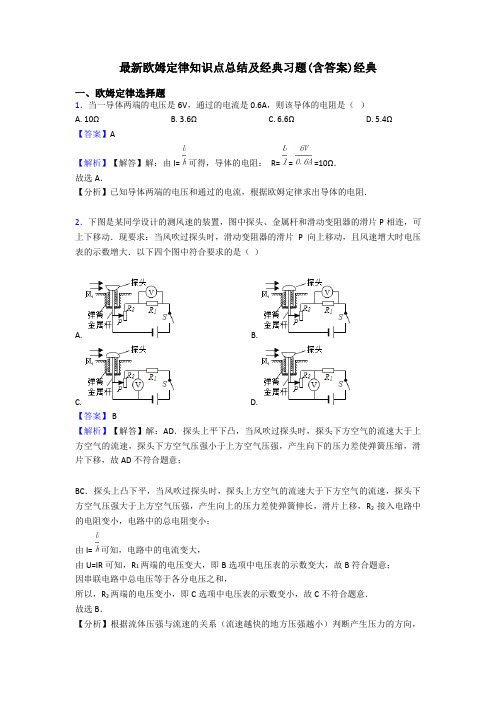

最新欧姆定律知识点总结及经典习题(含答案)经典一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A. 24Ω 0.67WB. 20Ω 0.96WC. 24Ω 0.96WD. 20Ω 0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．4．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

（物理）物理部分电路欧姆定律专项习题及答案解析及解析一、高考物理精讲专题部分电路欧姆定律1．如图所示，电源两端电压U 保持不变．当开关S 1闭合、S 2断开，滑动变阻器接入电路中的电阻为R A 时，电压表的示数为U 1，电流表的示数为I 1，电阻R 1的电功率为P 1，电阻R A 的电功率为P A ；当开关S 1、S 2都闭合，滑动变阻器接入电路中的电阻为R B 时，电压表的示数U 2为2V ，电流表的示数为I 2，电阻R B 的电功率为P B ；当开关S 1闭合、S 2断开，滑动变阻器滑片P 位于最右端时，电阻R 2的电功率为8W ．已知：R 1:R 2=2:1，P 1:P B =1:10，U 1:U 2=3:2．求：(1)电源两端的电压U ；(2)电阻R 2的阻值；(3)电阻R A 的电功率P A ．【答案】(1)U=12V (2)R 2=2Ω (3)4.5W【解析】(1)已知： U 1∶U 2=3∶2R 1∶R 2=2∶1由图甲、乙得：U 1=I 1(R 1 + R 2 )U 2=I 2 R 2 解得：12I I =12已知：P 1∶P B =1∶10由图甲、乙得：P 1 = I 12R 1P B = I 22R B解得：R 1 =25R B 由电源两端电压U 不变 I 1(R 1+R 2+R A ) = I 2(R 2+R B )解得：R A =9R 2 由图乙得：2U U =22BR R R + U 2=2V 解得：U =12V(2)由图丙得：2U U '=212R R R +解得：U 2' = 4VP 2=8WR 2 =222U P '=2(4V)8W= 2Ω (3)由U 1∶U 2=3∶2解得：U 1=3VU A =U －U 1=9VR A =9R 2=18ΩP A =2A AU R =4.5W 【点睛】本题是有关欧姆定律、电功率的综合计算题目．在解题过程中，注意电路的分析，根据已知条件分析出各种情况下的等效电路图，同时要注意在串联电路中各物理量之间的关系，结合题目中给出的已知条件进行解决．2．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。

●安全用电的原则是：不接触低压带电体，不接近高压带电体。

●高低压的划分低压和高压的界限是1000V ，低于1000V 为低压，高于1000V 为高压。

低压对人体来说并非安全电压，预防低压触电，应不接触低压带电体（主要指火线）。

高压触电分两类：高压电弧触电和跨步电压触电，预防电弧触电应远离易起电弧处，预防跨步电压触电应两脚并拢下蹲，或并脚跳离高压带电体。

知识点2 注意防雷与避雷针 雷电是大气中一种剧烈的放电现象。

云层之间，云层与大气之间的电压高达几百万伏至几亿伏，放电时的电流可达几万安到十几万安，产生很强烈的光和声。

云层和云层之间的放电危害不大，而云层与地面之间的放电如果通过树林、建筑物，巨大的热量和空气的振动都会使它们受到严重的破坏，如果这种放电通过人体，能够立即致人死亡。

雷电均发生在积雨云层，由于积雨云层内空气所含的水蒸气比干燥空气多，而电荷极易吸附在水珠表面，故积雨云层积聚许多电荷。

避雷针因在房屋的高处，其尖端曲率半径又极小，分布在其内的负电荷产生的电场很大，易使其周围的空气电离而造成一条可以导电的通道。

并且避雷针是金属做的，是电的良导体，当电荷传至避雷针尖上时极易沿着金属线流入大地，这一电流通道可使云层和建筑物间的正、负电荷中和，使云层放出的电荷完全通过避雷针流入大地而不会损坏建筑物。

知识点3 短路●定义：由于某种原因，电路中不该相连的两点被直接连在一起的现象，叫做短路。

或电流不通过电器直接接通叫做短路。

●短路的危害：电源短路是十分危险的，由于导线的电阻远小于灯泡的电阻，所以通过它的电流会非常大，这样大的电流，电池或者其他电源都不能承受，电源会损坏；更为严重的是，因为电流太大，会使导线的温度升高，严重时有可能造成火灾。

日常生活中我们常采用保险丝、空气开关、熔断器等防止短路或过载带来的危害。

●短路分电源短路和用电器短路两类。

用电器短路时，一般认为用电器中无电流流过，不会对电路造成损害。

串联电路的特点：1、电压特点：串联电路的总电压等于各部分电路两端电压之和。

【物理】欧姆定律知识点总结及经典习题( 含答案 ) （word）一、欧姆定律选择题1．如图所示，电源电压保持不变，开关S 闭合后，灯L1、 L2都能正常发光，甲、乙两个电表的示数之比是2： 3．此时灯 L12的电阻之比是（）、LA. 2： 1B. 3：2C. 2： 3D. 1： 2【答案】D【解析】【解答】如果甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯 L12串联连接，电压表甲测量2两端电压，电压表乙测量电源电压；、 L L因为串联电路两端电压等于各部分电压之和，并且甲、乙两个电表的示数之比是2：3，所以灯 L1、 L2两端电压之比：U1： U2=（ 3﹣ 2）： 2=1： 2；又因为串联电路电流相等，即I1=I2；由I= 可得， R1： R2= ： =U1： U2 =1：2．故选 D．【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片 P 相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片 P 向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】B【解析】【解答】解： AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故 AD 不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由 I= 可知，电路中的电流变大，由 U=IR 可知， R1两端的电压变大，即 B 选项中电压表的示数变大，故 B 符合题意；因串联电路中总电压等于各分电压之和，所以， R2两端的电压变小，即 C 不符合题意．C 选项中电压表的示数变小，故故选 B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从 b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～ 18ΩD. 若定值电阻R 出现接触不良时，电流表示数为 0，电压表示数为9V【答案】 C【解析】【解答】当滑片P 位于 a 端时，电路为R 的简单电路，由图象可知，电路中的最大电流 1.5A 时，电压表的示数为9V，即电源的电压为9V；由可得，定值电阻R 的阻值：；当滑片P 位于 b 端时，定值电阻 R 与滑动变阻器的最大阻值串联，由图象可知，电路中的最小电流I1=0.5A，此时定值电阻两端的电压U=3V，滑动变阻器分得电压为U2=U-U1=9V-3V=6V，所以滑动变阻器的最大阻值：R max= ==12 Ω，滑动变阻器的阻值范围是0～ 12Ω。

高考物理闭合电路的欧姆定律专项训练及答案含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。

电动机正常工作时，电压表的示数U 1=3.0V ，求： (1)电源的路端电压； (2)电动机输出的机械功率。

【答案】(1)9V ；(2)8W 【解析】 【分析】 【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．小勇同学设计了一种测定风力大小的装置，其原理如图所示。

E 是内阻不计、电动势为6V 的电源。

0R 是一个阻值为40Ω的定值电阻。

V 是由理想电压表改装成的指针式测风力显示器。

R 是与迎风板A 相连的一个压敏电阻，其阻值可随风的压力大小变化而改变，其关系如下表所示。

迎风板A 的重力忽略不计。

试求：压力F /N 0 50 100 150 200 250 300 … 电阻/R Ω30282624222018…（1）利用表中的数据归纳出电阻R 随风力F 变化的函数式；（2）若电压表的最大量程为5V ，该装置能测得的最大风力为多少牛顿； （3）当风力F 为500N 时，电压表示数是多少；（4）如果电源E 的电动势降低，要使相同风力时电压表测得的示数不变，需要调换0R ，调换后的0R 的阻值大小如何变化？（只写结论）【答案】（1）300.04()R F =-Ω；（2）m 550F N =；（3） 4.8V U =；（4）阻值变大 【解析】 【分析】 【详解】（1）通过表中数据可得：Fc R∆=∆，故R 与F 成线性变化关系设它们的关系式为： R kF b =+代入数据得：300.04(Ω)R F =-①（2）由题意，0R 上的电压05V R U =，通过0R 的电流为00R U I R =②R R E U U R I I-==③ 解①~④式，得，当电压表两端电压R U 为5V 时，测得的风力最大m 550F N =④（3）由①式得10ΩR =004.8V R EU R R ==+⑤（4）阻值变大3．如图所示的电路中，电源电动势E ＝12 V ，内阻r ＝0.5 Ω，电动机的电阻R 0＝1.0 Ω，电阻R 1＝2.0Ω。

【物理】物理闭合电路的欧姆定律专项习题及答案解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。

电动机正常工作时，电压表的示数U 1=3.0V ，求： (1)电源的路端电压； (2)电动机输出的机械功率。

【答案】(1)9V ；(2)8W 【解析】 【分析】 【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时：()1ab 棒产生的感应电动势的大小； ()2ab 棒产生的感应电流的大小和方向； ()3ab 棒所受安培力的大小和方向； ()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左 （４）24.2/m s 【解析】 【分析】 【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯= （2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m安--===3．如图所示，R 1＝R 3＝2R 2＝2R 4，电键S 闭合时，间距为d 的平行板电容器C 的正中间有一质量为m ，带电量为q 的小球恰好处于静止状态；现将电键S 断开，小球将向电容器某一个极板运动。
