GGD柜型设计注意事项

GGD系列低压配电柜技术规范、概述1、1 ＧGＤ型交流低压配电柜就是根据能源部、广大电力用户及设计部门得要求,本着安全、经济、合理、可靠得原则设计得低压开关柜。

1、２本开关柜具备以下特点:分断高、动热稳定性好、电气方案灵活、系列性、实用性强、防护等级高等。

1、3 本技术规范引用了GGD型低压开关柜《技术条件》。

2、引用标准2、1 ＧＢ７251、1-97《低压成套开关设备》；2、2 IEC43９《低压成套设备与开关设备》;2、3 GB/T494２、2-93《低压电器外壳防护等级》。

3、设备运行环境3、1周围空气温度,上限+40°C,下限-１5°C。

3、2海拔高度,不大于1500m。

3、3环境相对湿度:日平均不大于60%,月平均不大于９0%。

(20℃时)3、4 地震烈度:不超过8度。

(中国1２级度标准)３、5耐受地震能力:（承受三相正弦波,水平面与垂直加速度同时作用）水平:0、２５g;垂直：0、1２5ｇ;正弦波持续时间:５周波;安全系数:动态1、６７；静态：3、５;4、电气性能４、1额定工作电压: 400V；4、2 额定电流: 1000A,160０A，３1５0Ａ;４、３额定短路开断电流：15kＡ,30kA,50ｋA;4、4 额定短时耐受电流(１S)：15ｋA,30kＡ，50kA;４、5额定峰值耐受电流：30ｋA,6３kA，1０5ｋA。

4、结构性能5、1外形尺寸5、1、1 柜高尺寸系列：2200mm;５、1、2 柜宽尺寸系列：600,800,10０0，1２0０mｍ;5、1、３柜深尺寸系列:6００,8０0mｍ。

5、2防护等级5、2、1 正常使用环境: ＩP30；5、2、2 特殊作用环境: IP4０。

５、３涂装5、3、1涂装采用环氧树脂粉末静电喷涂。

5、３、２颜色:驼灰色、整体单色调。

5、4结构设计５、4、1开关柜柜体结构就是采用通用柜得形式,选用优质冷轧钢板制造。

构架用8MＦ冷弯型钢局部焊接组装而成,由构架零件及型钢配装,从而保证了柜体得精度与质量。

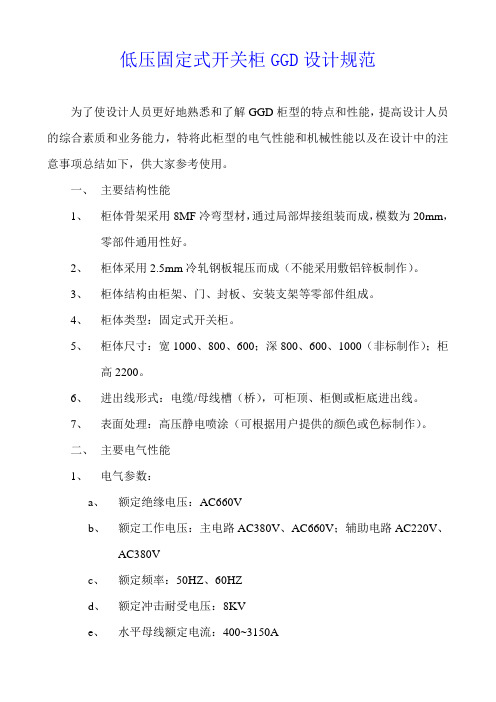

低压固定式开关柜GGD设计规范为了使设计人员更好地熟悉和了解GGD柜型的特点和性能，提高设计人员的综合素质和业务能力，特将此柜型的电气性能和机械性能以及在设计中的注意事项总结如下，供大家参考使用。

一、主要结构性能1、柜体骨架采用8MF冷弯型材，通过局部焊接组装而成，模数为20mm，零部件通用性好。

2、柜体采用2.5mm冷轧钢板辊压而成（不能采用敷铝锌板制作）。

3、柜体结构由柜架、门、封板、安装支架等零部件组成。

4、柜体类型：固定式开关柜。

5、柜体尺寸：宽1000、800、600；深800、600、1000（非标制作）；柜高2200。

6、进出线形式：电缆/母线槽（桥），可柜顶、柜侧或柜底进出线。

7、表面处理：高压静电喷涂（可根据用户提供的颜色或色标制作）。

二、主要电气性能1、电气参数：a、额定绝缘电压：AC660Vb、额定工作电压：主电路AC380V、AC660V；辅助电路AC220V、AC380Vc、额定频率：50HZ、60HZd、额定冲击耐受电压：8KVe、水平母线额定电流：400~3150Af、水平母线额定短时耐受电流（1S热稳定）：GGD1/15KA；GGD2/30KA；GGD3/50KAg、水平母线额定峰值耐受电流（动稳定）：GGD1/30KA；GGD2/63KA；GGD3/105KAh、外壳防护等级：IP30、IP40i、过电压等级：IVj、污染等级：3k、母线系统可采用三相四线、三相五线l、海拔高度：不超过2000米2、开关柜按照用途分为：进线柜、馈电柜、电容柜、计量柜、母线转接柜。

3、水平母线规格：400A采用TMY-3（40X4）630A采用TMY-3（50X5）1250A采用TMY-3（80X8）1600A采用TMY-3（100X8）2000A采用TMY-3X2（60X10）2500A采用TMY-3X2（80X10）3150A 采用TMY-3X2（120X10）注：母线夹规格参照配套厂家的样本！4、水平母线与分支母线之间的搭接采用螺栓连接。

低压配电柜技术规范1.总则1.1本规范书提出最低限度的技术要求,未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,制造厂商保证提供符合本规范书和有关最新标准的高质量产品. 包括技术指标、性能、结构、试验以及资料交付和技术文件等要求.1.2本规范书所使用的标准,如与需方报执行的标准发生矛盾时按较高标准执行.2.设备规范2.1名称:高级型低压固定式开关柜2.2型号:GGD型2.3电气参数2.3.1绝缘水平和额定工作电压a.主电路绝缘水平:工频2500V(1分钟);b.主电路额定工作电压:交流400V;660V;c.频率:50HZ.2.3.2辅助电路额定工作电压a.交流:400V、230V;2.3.3额定电流a．母线额定电流:2500A(MAX);b．支母线额定电流:1400A.2.3.4额定短时耐受电流a.主母线结构在规定的试验条件下,1S内所能承受的电流值为100KA(有效值).b.中性母线结构在规定的条件下,1S内所能承受的电流值为50KA(有效值).c.保护接地导体在规定的试验条件下,1S内所能承受的电流值为30KA(有效值).2.3.5额定峰值耐受电流主母线及支母线结构在规定的试验条件下,所能承受的短路电流峰值140KA.2.3.6作为保护元件(如断路器熔断器)在额定工作电压和规定的试验条件下的分断能力不应小于主母线的额定短时耐受电流80KA(有效值).3. 技术标准3.1引用标准《低压成套开关设备和控制设备》 GB7251-2005试验依据标准：GB7251.3-2006 注：低压成套开关设备和控制设备第三部分；对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊要求（idt IEC439-3:2001）《塑料燃烧性能实验方法，水平法和垂直法》GB/T2408-1996《电工成套装置的导线颜色》 GB/T2681-1981《电工成套装置中的指示灯和按钮》 GB/T2681-1981《人-机界面标志标识的基本和安全规则，指示器和操作器的编码规则》 GB/T4025-2003《外壳防护等级（IP代码）》 GB4208-1983质量体系符合GB/TI9901-94，ISO9001-94标准。

GGD系列低压配电柜技术规范（一）.概述1.1 GGD型交流低压配电柜是根据能源部、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的低压开关柜。

1.2 本开关柜具备以下特点：分断高、动热稳定性好、电气方案灵活、系列性、实用性强、防护等级高等。

1.3 本技术规范引用了GGD型低压开关柜《技术条件》。

2.引用2.1 GB7251.1-97《低压成套开关设备》；2.2 IEC439《低压成套设备和开关设备》；2.3 GB/T4942.2-93《低压电器外壳防护等级》。

3.设备运行环境3.1周围空气温度，上限+40°C，下限-15°C。

3.2海拔高度，不大于1500m。

3.3 环境相对湿度：日平均不大于60%，月平均不大于90%。

（20℃时）3.4 地震烈度：不超过8度。

（中国12级度）3.5耐受地震能力：（承受三相正弦波，水平面和垂直加速度同时作用）水平：0.25g；垂直：0.125g；正弦波持续时间：5周波；安全系数：动态 1.67；静态：3.5；4.电气性能4.1 额定工作电压：400V；4.2 额定电流： 1000A，1600A，3150A；4.3 额定短路开断电流： 15kA，30kA，50kA；4.4 额定短时耐受电流（1S）： 15kA，30kA，50kA；4.5 额定峰值耐受电流： 30kA，63kA，105kA。

4.结构性能5.1 外形尺寸5.1.1 柜高尺寸系列： 2200mm；5.1.2 柜宽尺寸系列： 600，800，1000，1200mm；5.1.3 柜深尺寸系列： 600，800mm。

5.2 防护等级5.2.1 正常使用环境： IP30；5.2.2 特殊作用环境： IP40。

5.3 涂装5.3.1涂装采用环氧树脂粉末静电喷涂。

5.3.2颜色：驼灰色、整体单色调。

5.4结构设计5.4.1开关柜柜体结构是采用通用柜的形式，选用优质冷轧钢板制造。

GGD型交流低压配电柜技术规范1.概述1.1 GGD型交流低压配电柜是根据能源部、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的低压开关柜。

1.2 本开关柜具备以下特点：分断高、动热稳定性好、电气方案灵活、系列性、实用性强、防护等级高等。

1.3 本技术规范引用了GGD型低压开关柜《技术条件》，并反映了我公司应标产品的实际水平。

2.引用标准2.1 GB7251.1-97《低压成套开关设备》；2.2 IEC439《低压成套设备和开关设备》；2.3 GB/T4942.2-93《低压电器外壳防护等级》。

3.设备运行环境3.1周围空气温度，上限+40°C，下限-15°C。

3.2海拔高度，不大于1500m。

3.3 环境相对湿度：日平均不大于60%，月平均不大于90%。

（20℃时）3.4 地震烈度：不超过8度。

（中国12级度标准）3.5耐受地震能力：（承受三相正弦波，水平面和垂直加速度同时作用）水平：0.25g；垂直：0.125g；正弦波持续时间：5周波；安全系数：动态 1.67；静态：3.5；4.电气性能4.1 额定工作电压：380V；4.2 额定电流：1000A，1600A，3150A；4.3 额定短路开断电流：15kA，30kA，50kA；4.4 额定短时耐受电流（1S）：15kA，30kA，50kA；4.5 额定峰值耐受电流：30kA，63kA，105kA。

5.结构性能5.1 外形尺寸5.1.1 柜高尺寸系列：2200mm；5.1.2 柜宽尺寸系列：600，800，1000，1200mm；5.1.3 柜深尺寸系列：600，800mm。

5.2 防护等级5.2.1 正常使用环境：IP30；5.2.2 特殊作用环境：IP40。

5.3 涂装，也可由买方选择。

5.4结构设计，选用宝钢优质冷轧钢板制造。

构架用8MF冷弯型钢局部焊接组装而成，由构架零件及型钢配装，从而保证了柜体的精度和质量。

低压固定式开关柜GGD设计规范为了使设计人员更好地熟悉和了解GGD柜型的特点和性能，提高设计人员的综合素质和业务能力，特将此柜型的电气性能和机械性能以及在设计中的注意事项总结如下，供大家参考使用。

一、主要结构性能1、柜体骨架采用8MF冷弯型材，通过局部焊接组装而成，模数为20mm，零部件通用性好。

2、柜体采用2.5mm冷轧钢板辊压而成（不能采用敷铝锌板制作）。

3、柜体结构由柜架、门、封板、安装支架等零部件组成。

4、柜体类型：固定式开关柜。

5、柜体尺寸：宽1000、800、600；深800、600、1000（非标制作）；柜高2200。

6、进出线形式：电缆/母线槽（桥），可柜顶、柜侧或柜底进出线。

7、表面处理：高压静电喷涂（可根据用户提供的颜色或色标制作）。

二、主要电气性能1、电气参数：a、额定绝缘电压：AC660Vb、额定工作电压：主电路AC380V、AC660V；辅助电路AC220V、AC380Vc、额定频率：50HZ、60HZd、额定冲击耐受电压：8KVe、水平母线额定电流：400~3150Af、水平母线额定短时耐受电流（1S热稳定）：GGD1/15KA；GGD2/30KA；GGD3/50KAg、水平母线额定峰值耐受电流（动稳定）：GGD1/30KA；GGD2/63KA；GGD3/105KAh、外壳防护等级：IP30、IP40i、过电压等级：IVj、污染等级：3k、母线系统可采用三相四线、三相五线l、海拔高度：不超过2000米2、开关柜按照用途分为：进线柜、馈电柜、电容柜、计量柜、母线转接柜。

3、水平母线规格：400A采用TMY-3（40X4）630A采用TMY-3（50X5）1250A采用TMY-3（80X8）1600A采用TMY-3（100X8）2000A采用TMY-3X2（60X10）2500A采用TMY-3X2（80X10）3150A 采用TMY-3X2（120X10）注：母线夹规格参照配套厂家的样本！4、水平母线与分支母线之间的搭接采用螺栓连接。

ggd柜标准尺寸ggd柜是一种低压成套开关设备，广泛应用于电力系统中，具有结构合理、外观美观、安全可靠等特点。

在实际应用中，ggd柜的尺寸是一个非常重要的参数，合理的尺寸设计可以更好地满足用户的需求，提高设备的使用效率。

本文将围绕ggd柜的标准尺寸展开讨论，以期为相关从业人员提供一些参考和帮助。

首先，ggd柜的外形尺寸通常包括宽度、深度和高度。

在设计ggd柜的外形尺寸时，需要考虑到设备内部元器件的布局和排列，以及操作和维护人员的工作空间，从而确定合理的外形尺寸。

一般来说，ggd柜的宽度范围在800mm至2400mm之间，深度范围在600mm至1000mm之间，高度范围在1800mm至2200mm之间。

当然，具体的尺寸还需根据实际情况进行调整，以满足用户的特定需求。

其次，ggd柜的内部尺寸也是设计中需要重点考虑的部分。

内部尺寸的合理设计直接影响到设备内部元器件的布局和安装，进而影响到设备的性能和可靠性。

一般来说，ggd柜的内部尺寸应能容纳设备所需的主要元器件，如断路器、接触器、仪表等，同时留有一定的操作和维护空间。

内部尺寸的设计还需考虑到散热和通风的要求，以确保设备在长时间运行中能保持良好的工作状态。

此外，ggd柜的尺寸设计还需考虑到设备的运输和安装。

合理的尺寸设计能够降低设备在运输和安装过程中的难度和风险，提高工作效率。

因此，在设计ggd柜的尺寸时，需要充分考虑到设备在运输和安装过程中的各种限制和要求，确保设备能够顺利到达现场，并能够快速、安全地安装和投入使用。

总的来说，ggd柜的标准尺寸设计是一个综合考虑各种因素的复杂工程，需要设计人员充分理解用户需求，结合相关标准和规范，进行合理的设计和调整。

只有在尺寸设计合理的情况下，ggd柜才能更好地满足用户的需求，提高设备的可靠性和使用效率。

综上所述，ggd柜的标准尺寸设计是一个非常重要的环节，直接关系到设备的使用效果和性能。

设计人员在进行尺寸设计时，需要充分考虑设备的外形尺寸、内部尺寸以及运输和安装的要求，确保设备能够满足用户的需求，提高设备的可靠性和使用效率。

2021年版配电柜安装指导规则ggd【实用版】目录1.配电柜概述2.ggd 配电柜的特点3.2021 年版配电柜安装指导规则4.安装注意事项5.总结正文一、配电柜概述配电柜是电力系统中对电路进行控制、保护、测量和供电的重要设备，广泛应用于发电厂、变电站以及厂矿企业等电力使用者。

其中，ggd 配电柜是 ggd 型交流低压配电柜的一种，主要用于稳定接线低压配电，分为GGD1、GGD2 以及 GGD3 三大类，分段电流能力不同。

ggd 配电柜具有动热稳定性佳、构造新颖合理以及防护等级高等优势。

二、ggd 配电柜的特点1.灵活性：ggd 配电柜采用通用柜的方式，可以灵活地与其他性能的柜体拼接安装成低压配电系统。

2.高质量：柜体构架使用 2.5 毫米的冷弯型钢部分焊接组装制成，柜体用 1.5 毫米的冷轧钢板冲压焊接制成，确保柜子的精度和质量。

3.通用性：采用 20 毫米的模数的安装孔，可满足多种构造方式的需求，无需专门安装人员。

4.优良散热：柜体两端设计有散热槽孔，实现自然通风道，达到散热目的。

5.高防护等级：门折边位置嵌有山型橡胶条，避免门与柜体直接撞击，提高门的防护等级。

6.吊装便捷：柜顶四周装有吊环，柜顶在必要时可以拆除。

7.优质元器件：柜内使用国内外大品牌低压电器，产品稳定性能佳。

三、2021 年版配电柜安装指导规则根据 2021 年版配电柜安装指导规则，安装过程需要遵循以下要求：1.安装前，检查配电柜及其元器件是否齐全、完好，确保安装质量。

2.根据施工图纸，确定配电柜的安装位置，确保符合设计要求。

3.配电柜安装过程中，应保持水平、垂直，柜体间距符合规定。

4.配电柜内部接线应整齐、规范，不得有交叉、缠绕现象。

5.配电柜安装完成后，进行电气性能检查，确保正常运行。

四、安装注意事项1.安装过程中，注意保护配电柜表面，避免碰撞、刮伤。

2.配电柜安装在潮湿、易受腐蚀的环境中，应采取防潮措施。

3.配电柜内部接线时，应使用足够截面积的导线，确保电流稳定。

ggd低压柜制作标准一、结构要求1. ggd低压柜应设计成封闭式结构，柜体包括前后门、侧板、顶板和底板，并采用螺栓连接，方便安装和拆卸。

2. 柜体内部应合理布局，充分考虑电气元件的安装和接线空间，同时留出适当的维修和操作空间。

3. 柜体应设有安全可靠的电缆室和母线室，电缆室和母线室应独立分开，并设有通风装置，以满足散热需要。

4. 柜体应设有可靠的接地装置，接地装置应牢固可靠，符合相关规定。

二、机械强度1. ggd低压柜的柜体应具有足够的机械强度，能够承受一定的外力冲击和振动。

2. 柜体内部的电气元件和线路应固定牢固，防止松动和脱落。

3. 柜体应设有防震装置，以减少外力对柜体的冲击和振动。

三、电气性能1. ggd低压柜的电气性能应符合相关标准要求，包括额定电压、额定电流、绝缘电阻、接地电阻等指标。

2. 柜体内部的电气元件和线路应符合相关标准和规范，保证安全可靠。

3. 柜体应设有漏电保护装置，当发生漏电情况时能够及时切断电源，保护人员安全。

四、热性能1. ggd低压柜应具有良好的散热性能，保证电气元件在正常工作温度下运行。

2. 柜体应设有通风装置，如百叶窗、通风口等，以满足散热需要。

3. 当柜内温度过高时，应能自动开启空调或排风扇等降温设备。

五、防火性能1. ggd低压柜应采用防火材料制作或使用防火涂料进行处理。

2. 柜体应设有防火封堵措施，如防火门、防火封堵材料等。

3. 在电缆室和母线室内应使用防火隔板或防火封堵材料将不同电位的带电部件隔开。

4. 应根据使用环境和防火等级要求选择合适的灭火器类型并将其放置在容易获取的位置。

5. 在电缆室和母线室内应设置感烟探测器或感温探测器并与报警装置连接以及时发现火警并报警提示管理人员进行处理。

6. 应定期进行防火检查和维护保养工作确保消防设施完好有效。

低压柜(GGD)的设计--电器及导体选择1.概述2.柜体特点3.电器选择4.导线选择5.总结概述低压配电装置及线路的设计，以安装维护方便、供电可靠、节省有色金属、人身平安、电能质量合格为原则。

1. 柜体特点：GGD型交流低压配电柜的柜体采用通用柜的形式，柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，到达散热的目的。

柜门用转轴式活动铰链与构架相连，安装、拆卸方便。

门的折边处均嵌有一根山型橡皮条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

2. 电器的选择电气设备包括一次设备和二次设备，在电力系统中，担任发电，变电、配电任务的设备，称为一次设备。

对一次设备进展监视、测量、控制、保护、调节的辅助设备，称为二次设备。

设备选择应符合以下要求：〔1〕符合工作电压、电流、频率、准确等级和使用环境的要求；〔2〕配电电器应尽量满足在短路条件下的动稳定和热稳定；〔3〕断开短路电流用的电器，应尽量满足在短路条件下的通断能力。

3.导体的选择第条 绝缘导体和电缆的型号，应按工作电压和使用环境等要求选择。

第条 选择导体截面时，应符合以下要求：一、导体的允许载流量不应小于线路的负荷计算电流；二、从变压器低压侧母线至用电设备受电端的线路电压损失，一般不超过用电设备额定电压的5%；三、绝缘导线线芯的最小截面，应符合本标准第2.2.7条的规定。

第条 三相四线制中零线的允许载流量不应小于线路中最大的不平衡负荷电流，同时还应符合本标准第4.0.3、4.0.4条的规定。

用于接零保护的零线，其电导不应小于该线路中相线电导的50%。

第条 导体的允许载流量，应根据敷设处的环境温度进展校正。

温度校正系数应按下式确定： 2101t t t t K --= (2.2.4)式中 K ---温度校正系数；1t ---导体最高工作温度(℃)；0t ---敷设处的实际环境温度(℃)；2t ---载流量数据中采用的环境温度(℃)。
