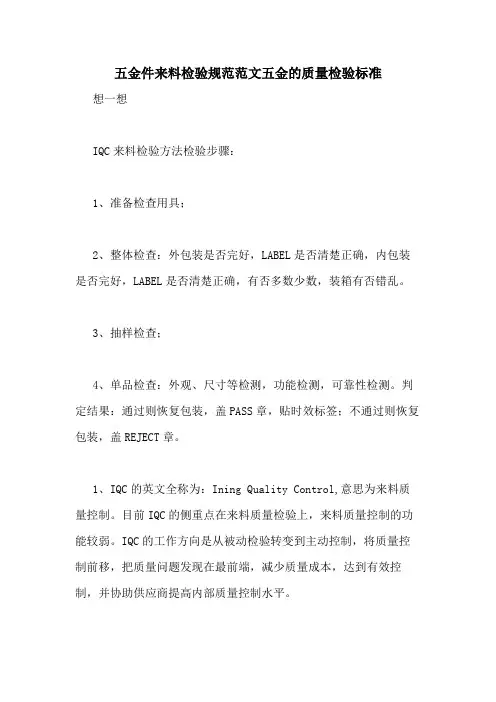

五金件来料检验规范范文五金的质量检验标准想一想IQC来料检验方法检验步骤:1、准备检查用具;2、整体检查:外包装是否完好,LABEL是否清楚正确,内包装是否完好,LABEL是否清楚正确,有否多数少数,装箱有否错乱。
3、抽样检查;4、单品检查:外观、尺寸等检测,功能检测,可靠性检测。
判定结果:通过则恢复包装,盖PASS章,贴时效标签;不通过则恢复包装,盖REJECT章。
1、IQC的英文全称为:Ining Quality Control,意思为来料质量控制。
目前IQC的侧重点在来料质量检验上,来料质量控制的功能较弱。
IQC的工作方向是从被动检验转变到主动控制,将质量控制前移,把质量问题发现在最前端,减少质量成本,达到有效控制,并协助供应商提高内部质量控制水平。
2、IQC来料检验是对供应厂商所送货物,按照验收检验(技术)标准,工作指示用最好的测量系统进行检验;检验员的主要工作是来料检验,而IQC检验可简述为对外协、外购物料的全部或其主要特性参照该物料的相关标准进行确认;或对其是否符合使用要求进行确认的活动。
(:)五金品检员岗位内容:1、负责来料质检IQC,成品质检OQC,实时发现问题,反馈问题,落实纠正预防和持续改进措施;2、负责外协组装厂的品质监督、审核和责任裁定及质量处罚的工作;3、负责主要供应商的考核和审批;及对原料供应商品质管控,协助采购部门进行异常协调沟通处理。
4、生产原料来料品质检验和管理、制程巡检、出货检验、品质分析、异常处理等。
6、熟练运用品管七大手法,检验设备操作及维护,制定产品经验标准及作业操作说明书。
7、产品质量工作报告,作业员品质管理培训,质量管理考核标准制定实施岗位要求:1、熟悉电子元器件、PCBA、塑胶件及五金件;2、具有独立分析品质问题、解决品质问题、撰写品质报告、不良分析及突发品质异常处理的能力;3、熟悉 IQC/QC/QA 等品质管理岗位及相应工作流程职责。
4、2年以上钟表或通讯产品质量管理管理经验;6、熟练掌握OFFICE软件,文笔流畅。

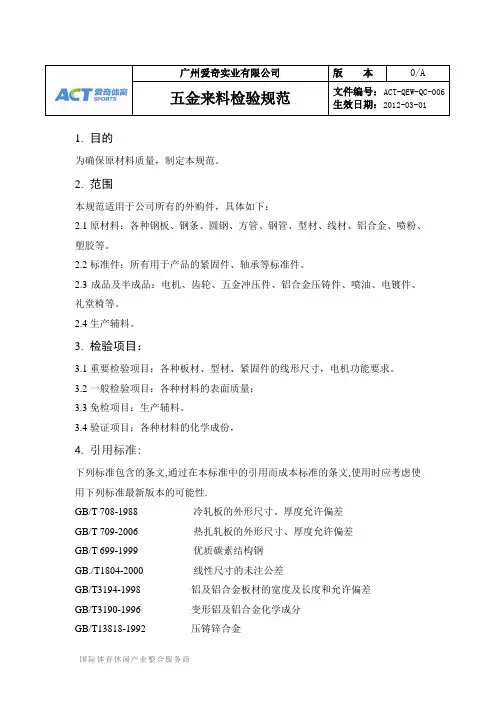

五金来料检验规范文件编号:ACT-QEW-QC-006生效日期:2012-03-011.目的为确保原材料质量,制定本规范。
2.范围本规范适用于公司所有的外购件,具体如下:2.1原材料:各种钢板、钢条、圆钢、方管、钢管、型材、线材、铝合金、喷粉、塑胶等。
2.2标准件:所有用于产品的紧固件、轴承等标准件。
2.3成品及半成品:电机、齿轮、五金冲压件、铝合金压铸件、喷油、电镀件、礼堂椅等。
2.4生产辅料。
3.检验项目:3.1重要检验项目;各种板材、型材、紧固件的线形尺寸,电机功能要求。
3.2一般检验项目:各种材料的表面质量;3.3免检项目:生产辅料。
3.4验证项目:各种材料的化学成份,4.引用标准:下列标准包含的条文,通过在本标准中的引用而成本标准的条文,使用时应考虑使用下列标准最新版本的可能性.GB/T 708-1988 冷轧板的外形尺寸、厚度允许偏差GB/T 709-2006 热扎轧板的外形尺寸、厚度允许偏差GB/T 699-1999 优质碳素结构钢GB./T1804-2000 线性尺寸的未注公差GB/T3194-1998 铝及铝合金板材的宽度及长度和允许偏差GB/T3190-1996 变形铝及铝合金化学成分GB/T13818-1992 压铸锌合金五金来料检验规范文件编号:ACT-QEW-QC-006生效日期:2012-03-01GB/T1220-1992 不锈钢棒GB/T 4226-1992 不锈钢冷加工钢棒GB/T 905-1994 冷拉圆钢GB/T818-2000 十字槽盘头螺钉GB/T819.1-2000 十字槽盘头螺钉第一部分:钢4.8级GB93-1987 弹垫圈的技术要求5.检验方式检验方式参照抽样计划作业指导书。
6.外购原材料的外形尺寸验收标准:6.1冷轧钢板验收6.1.1冷轧钢板尺寸偏差应符合GB./T 708-2006的要求:δ长宽1.0 1.2 1.5 2.0 2.5 3.01000 1500350015003500150040001500400015004000150040001100 1500350015003500150040001500400015004000150040001250 1500400015004000150040002000600020006000200060006.1.2 GB/T708-2006冷轧钢钢带厚度允收范围公称宽度公称厚度厚度允许偏差≤1500 >1500~2000>0.4~0.6 ±0.06 ±0.07 >0.6~0.8 ±0.07 ±0.08五金来料检验规范文件编号:ACT-QEW-QC-006生效日期:2012-03-01>0.8~1.0 ±0.08 ±0.09>1.0~1.2 ±0.09 ±0.10>1.20~1.60 ±0.11 ±0.11>1.60~2.0 ±0.13 ±0.13>2.0~2.5 ±0.15 ±0.15>2.5~3.0 ±0.17 ±0.17>3.0~4.0 ±0.19 ±0.19不锈钢冷轧钢板和钢带公称厚度及厚度厚度允收范围公称宽度厚度允许偏差公称厚度≤1000 >1000~2100>0.8~1.0 ±0.05 ±0.065>10~1.2 ±0.06 ±0.075>1.2~1.5 ±0.07 ±0.09>1.5~2.0 ±0.08 ±0.10>2.0~2.5 ±0.09 ±0.11>2.5~3.0 ±0.11 ±0.12>3.0~4.0 ±0.13 ±0.14>4.0~5.0 ±0.14 ±0.15>5.0~6.5 ±0.15 ±0.16>6.5~8.0 ±0.16 ±0.17冷拉元钢丝、方钢丝、六角钢丝尺寸允许偏差(GB/T 342-1997)五金来料检验规范文件编号:ACT-QEW-QC-006生效日期:2012-03-016.1.3 GB699-99钢材化学成份对照表:%C Si Mn P S Cr Ni0.05~0.24 0.17~0.37 0.35~0.65 ≤0.035 ≤0.035 ≤0.25 ≤0.25 6.1.4公司常用钢板宽度允收范围:程度判定宽允收严重致命≥1000-2000 0~+4 +4~+6 >+6或<0>2000 0~+8 +8~+10 >+10或<06.2线材的验收6.2.1冷拉圆钢按照GB/T 905-1994或按照定单和图纸的要求测量直径:钢材尺寸ф7 ф8 ф10 ф12偏差+0.04-0.03+0.04-0.03+0.04-0.05+0.04-0.056.2.2冷拔钢长度按照定单要求交货,偏差为-10~+20mm 6.3型材边长及厚度允收范围:五金来料检验规范文件编号:ACT-QEW-QC-006生效日期:2012-03-01尺寸(mm) 允收范围边长: ≤30>30~50>50~75>75±0.3 ±0.4 ±0.8% ±1%壁厚: ≤1 ±0.18>1~3 +15%-10>3 +12%-10 6.4铝合金板材的验收6.4.1铝合金板材的宽度及长度允许偏差宽度宽度允许偏差≤1000+5-3>1000~2000 +10 -56.4.2长度允许偏差:公称厚度≤4.0,长度允许偏差:+20/-56.4.3公司用铝材料化学成份对照表(参照GB3190-1996)牌号Cu Mg Mn Fe Si Zn TiLY10 3.9-4.5 0.15-0.3 0.3-0.5 0.2 0.25 0.10 0.15LY11 3.8-4.8 0.4-0.8 0.4-0.8 0.7 0.7 0.30 0.15LY12 3.8-4.9 1.2-1.8 0.3-0.9 0.5 0.5 0.30 0.15LY13 4.0-5.0 0.3-0.5 —0.6 0.7 0.60 0.156.4.4铝型材的外形尺寸依图纸验收.6.5 GB/T1804-2000,未注线性尺寸公差等级极根偏差如下表:公差等级尺寸公差0.5~3 >3~6 >6~30 >30~120 >120~400 >400~1000 >1000~2000 >2000~4000五金来料检验规范文件编号:ACT-QEW-QC-006生效日期:2012-03-01M(中等级) ±0.1 ±0.1 ±0.2 ±0.2 ±0.5 ±0.8 ±1.2 ±2.0 C(粗糙级) ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2.0 ±3.0 ±4.0 6.6其它材料工程部收集的相关标准。
五金原材料来料检验规范一、引言五金原材料是制造五金产品的基础,其质量的优劣直接影响到最终产品的质量。
为了确保五金产品的质量稳定,并满足客户的需求,制定一套科学合理的五金原材料来料检验规范至关重要。
本规范旨在规范五金原材料的来料检验流程和标准,确保原材料的质量符合要求。
二、适用范围本规范适用于五金原材料的来料检验工作,包括金属材料、塑料材料、橡胶材料、电子元件等。
三、检验准备1.确定检验项目和标准:根据不同的五金材料和产品要求,确定需要检验的项目和相关标准。
2.确定检验设备和工具:检验设备和工具应满足相关标准和要求,并定期进行校准和维护。
3.制定检验记录表和报告格式:制定统一的检验记录表和报告格式,记录检验项目、结果和评定标准。
四、检验流程1.材料接收:接收进货材料时,检查货物的外包装是否完好无损,确认与送货单或合同的规格和数量相符。
2.外观检验:对原材料进行外观检验,包括表面是否有锈蚀、变色、划痕等缺陷。
3.尺寸检验:根据产品要求,对原材料的尺寸进行检验,包括长度、宽度、厚度等。
4.物理性能检验:根据产品要求,对原材料的物理性能进行检验,如强度、硬度、伸长率等。
5.化学成分检验:对金属原材料进行化学成分检验,如成分含量、杂质含量等。
6.试样制备:根据需要,制备原材料的试样,便于进一步的检验。
7.其他检验项目:根据不同的五金材料和产品要求,进行相应的特殊检验,如磁性、导电性等。
8.判定评定:根据检验结果和相关标准,评定原材料的合格与否,在检验报告中明确记录。
五、检验记录和报告1.检验记录:所有检验项目的结果应在检验记录表中详细记录,包括检验时间、检测人员、仪器设备、检验项目、检测结果等。
2.检验报告:合格的原材料应出具检验报告,报告中必须包含检验项目、结果和评定标准,并加盖企业公章。
六、不合格处理1.不合格品应做好标识,并及时通知供应商。
2.不合格品应进行分类和检讨,并进行原因分析,采取纠正措施防止问题再次发生。

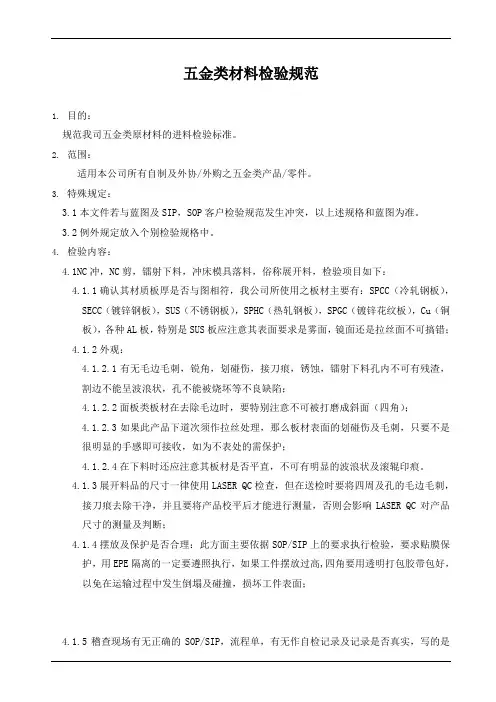

五金类材料检验规范1.目的:规范我司五金类原材料的进料检验标准。
2.范围:适用本公司所有自制及外协/外购之五金类产品/零件。
3.特殊规定:3.1本文件若与蓝图及SIP,SOP客户检验规范发生冲突,以上述规格和蓝图为准。
3.2例外规定放入个别检验规格中。
4.检验内容:4.1NC冲,NC剪,镭射下料,冲床模具落料,俗称展开料,检验项目如下:4.1.1确认其材质板厚是否与图相符,我公司所使用之板材主要有:SPCC(冷轧钢板),SECC(镀锌钢板),SUS(不锈钢板),SPHC(热轧钢板),SPGC(镀锌花纹板),Cu(铜板),各种AL板,特别是SUS板应注意其表面要求是雾面,镜面还是拉丝面不可搞错;4.1.2外观:4.1.2.1有无毛边毛刺,锐角,划碰伤,接刀痕,锈蚀,镭射下料孔内不可有残渣,割边不能呈波浪状,孔不能被烧坏等不良缺陷;4.1.2.2面板类板材在去除毛边时,要特别注意不可被打磨成斜面(四角);4.1.2.3如果此产品下道次须作拉丝处理,那么板材表面的划碰伤及毛刺,只要不是很明显的手感即可接收,如为不表处的需保护;4.1.2.4在下料时还应注意其板材是否平直,不可有明显的波浪状及滚辊印痕。
4.1.3展开料品的尺寸一律使用LASER QC检查,但在送检时要将四周及孔的毛边毛刺,接刀痕去除干净,并且要将产品校平后才能进行测量,否则会影响LASER QC对产品尺寸的测量及判断;4.1.4摆放及保护是否合理:此方面主要依据SOP/SIP上的要求执行检验,要求贴膜保护,用EPE隔离的一定要遵照执行,如果工件摆放过高,四角要用透明打包胶带包好,以免在运输过程中发生倒塌及碰撞,损坏工件表面;4.1.5稽查现场有无正确的SOP/SIP,流程单,有无作自检记录及记录是否真实,写的是否规范等等;4.1.6上述检验项目不可漏掉任何一项,当全部合格时方可下转。
4.2NC折,冲床成型:4.2.1确认其材质,板厚是否与图相符;4.2.2外观:表面有无明显之折痕,变形,折斜,划碰伤,接模痕等不良;4.2.3角度:每一刀的角度依图面清楚进行检测,对于折弯角度较复杂要求较高的工件,可做检具加以控制;4.2.4方向:在看折弯方向时,先弄清楚图面要求的是第一角,还是第三角画法。
文件制修订记录1、检验依据原材料技术要求、五金带进料检验规范。
2、来料初检来料由仓库开立送检单,IQC接单后应首先对物料进行初检,对来料名称、规格型号、牌号、数量、质量保证书、环保证明书等进行核对,对各物料规格进行随机抽样一件,开封检查来料硬度、尺寸是否符合要求、表面应无氧化、脱层、翻边、扎痕、破损、表面不光洁等异常现象,同时记录于检验记录单,若发现以上异常应立即开立品质异常处理单上报上级部门进行审核,审核结果出现退货由检验员与仓库进行退货处理事宜。
检验方案如下:A、在每件料带中任取一段(距端部100㎜内除外),样段尺寸为:长度大或于等于100㎜,宽度为原供货尺寸。
B、在样段约100㎜长度范围内和边距不小于5㎜处测量斜对角两点的厚度(如下图示)。
距端部≥100㎜≥100㎜距端部≥100㎜3、初检试产初检合格后由检验员将样段材料转交生产车间进行试料,由试料车间对试料进行试生产。
3、试件检验试料完成后,由试料车间将成型产品(完全完好不少于一模)交送IQC进行外观、尺寸破坏性等检验、外观应无,折痕断裂、表面不光洁等不良现象,破坏性试验应对成型产品进行90度弯曲循环,来回一次,试件不得出现易脆裂等现象,同时将检验结果记录于检验记录单。
4、成品组装检验完成后将试品进行成品组装,并对组装后成品进行尺寸检验,并如实对检验结果记录于检验记录单。
5、实验室试验IQC检验完成后应将试件及检验通知单转送试验室进行相关试验。
如高低温试验、耐焊接试验等,并将试验结果如实记录于检验通知单,并进行判定,将检验记录单,送检单交由品质部负责人签字确认,由检验负责人将送检单回执仓库作为物料入库、退货之依据,检验联由IQC存档。
6、检验判定检验结果完全符合要求则判定为合格,并对物料进行合格标识,若产品状况出现任一条件不相符,应判定为不合格处理,在检验通知单及异常通知单上描述不合格原因及处理要求,对物料进行不良标识,如实对送检单进行判定返送仓库,并协作仓库办理退货处理。
五金原材料来料检验规范
1.0目的
明确公司所有五金原材料来料验收标准,确保五金原材料来料质量持续满足公司产品质量要求;为IQC人员检验作业提供依据。
2.0范围
适用于公司所有五金原材料的来料检验。
3.0职责
3.1品管部IQC人员按此规范作业。
3.2品管部QE工程师负责督导执行。
4.0定义
无
5.0工作程序
5.1IQC接到仓库送检的五金材料,按送货单核对物品型号、数量是否正确;找出相关生产指令单、工程图纸或其它相关的技术要求。
5.2准备好检验工具,并配戴好防护用品。
5.3规格检验:
5.3.1用米尺检验五金来料尺寸的外形尺寸(板料检验长宽尺寸,带料只检宽度),允收公差范围在±0.5mm内。
5.3.2用卡尺或外径百分表检验五金来料的厚度(测量至少3个以上不同位置),允收公差范围在±0.02mm 。
5.4外观检验内容:
5.5打磨试验:在原材料任一区域裁料100*200mm做打磨试验。
按《试验作业标准》之要求进行。
5.6将检验后的原材料进行区分、标识、并将检验结果记录在《IQC进料检验报告》中,交主管审核。
5.7将合格品按入库,不合格品按原包装好和《IQC进料检验报告》一并交仓库退供应商。
6.0相关文件
《试验作业标准》
7.0相关表格
《IQC进料检验报告》。
