物理中考复习阶段性测评卷(一) 电学综合集训Ⅱ

电学综合测试卷（一）(时间：90分钟分值：80分)一、选择题(本大题共15个小题，共33分；6～8小题为多选题，每小题有两个或两个以上选项符合题意，每小题3分，全选对得3分，选对但不全对得2分，有错选或不选不得分；其他每小题为单选题，每小题只有一个选项符合题意，每小题2分。

)1．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。

闭合开关后，电路可能发生的现象是( C)A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常2．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是( D)3．(2016邯郸一模)现有“6 V 3 W”的灯泡L1和“6 V 6 W”的灯泡L2，将它们接入电路中，不考虑灯丝电阻的变化。

下列关于两只灯泡的说法正确的是( D)A．串联后接到12 V电源的两端，两灯均能正常发光B．串联工作时，L1和L2两端的电压之比为1∶2C．并联工作时，L1和L2中的电流之比为2∶1D．并联工作时，L1和L2的功率之比为1∶24．(2016石家庄28中中考模拟)关于安全用电，下列说法不正确的是( D)A．用电器使用三孔插头是为了防止漏电而采取的安全措施B．更换灯泡、搬动电器前应断开电源开关C．不能用湿手摸或用湿布擦工作状态中的灯具等电器，以防触电D．空气开关接在电路中，可以保证电路中电流过大时也不切断电流5．如图所示，电磁铁的正下方有一铁块，在弹簧测力计作用下沿水平面向右匀速直线运动，同时滑片逐渐向下滑动，下列判断正确的是( D)A．铁块对地面的压强先减小后增大B．电磁铁的磁性逐渐增强C．螺线管的上端为S极D．铁块所受摩擦力不断增大6．(2016张家口一模)如图所示，电源电压保持不变。

R1、R2为定值电阻。

闭合开关S，将滑动变阻器的滑片P向左滑动一段距离。

下列判断正确的是( ABC)A．电压表V1的示数一定变大B．定值电阻R1与R2消耗的电功率之和一定变小C．电压表V1示数的变化量小于电压表V2示数的变化量D．电压表V1示数的变化量与电流表示数的变化量的比值不变7．(2016石家庄28中中考模拟)如图所示，对下列实验装置的说法中，正确的是( AD)A．图甲可用来演示电磁感应现象B．图乙可用来演示电动机的工作原理C．图丙探究的是电磁铁磁性的强弱与电流大小的有关D．图丁可用来演示电流在磁场中受力的作用8．(2016邯郸中考模拟)如图所示的电路中，电源电压保持不变，R1＝10 Ω。

电学综合测试卷一、选择题(本大题共15个小题，共33分。

1～12小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；13～15小题为多选题，每小题的四个选项中，有两个或两个以上的选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分)1．如图所示，是闪电产生的电流通过避雷针的示意图(已知云层带正电)，则下列说法中正确的是(D)A．产生闪电时，创造了电荷B．产生闪电时，云层失去了原子核C．云层带正电，是因为云层得到了电子D．图中的电流方向是从云层到避雷针(第1题图)(第2题图)(第3题图) 2．如图所示，闭合开关后两灯均能发光，则(B)A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙为电流表 D．甲、乙为电压表3．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。

闭合开关后，电路可能发生的现象是(C)A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是(D)A B C D5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是(B)A．电流表断路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2断路D．灯泡L1短路6．如图是家庭电路示意图，下列说法正确的是(D)A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患7．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。

下图中是托盘电动机，R是加热电阻，对其内部电路设计合理的是(B)A B C D8．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中(A)A．电流表示数变小 B．灯泡L亮度变亮C．电压表示数变大 D．电路消耗的总功率变大9．在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，当开关S2由闭合到断开时，电路中(C)A．电压表V的示数变小B．电流表A1的示数变小C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大(第8题图)(第9题图)(第10题图) 10．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是(C) A．A的电阻为6.25 ΩB．A和B串联，电路中电流为0.4 A时，A、B的电功率之比为5∶4C．A和B并联在电压为2.5 V的电源两端，A、B的电功率之比5∶4D．当A和B串联，两者电阻相同时，电源电压为3 V11．下列做法中符合安全用电要求的是(C)A．用电器电线绝缘皮破损了仍继续使用B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝D．在高压线附近放风筝12．如图所示，电源电压6 V保持不变，R1＝10 Ω。

初中物理中考电学实验专项测试综合卷检测试卷(2)答案一、电压电阻中考物理电学实验1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

解析：2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压U⨯＝＝2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．光敏电阻的阻值随着入射光的强弱而改变。

通过实验测得，光敏电阻的阻值R与光强E 间的一组实验数据如下表所示，其中“光强”是表示光强弱程度的物理量，符号用E表示，国际单位为坎德拉（cd）.（1）分析表格，推断光敏电阻R与光强E间成____比例的关系，它们的关系图象符合图线____（2）光敏电阻R与光强E间的比例系数k=_____Ω·cd；（3）推断光敏电阻R与光强E间的关系式：R=_______；（4）请你将表格补充完整实验次数123456光强E/cd 1.0 2.0 3.0 4.0 5.0 6.0光敏电阻R/Ω18.09.0 6.0 4.5___ 3.0解析：反b1818Ω·cdE3.6【解析】【分析】（1）由表格数据可知：光强与电阻的乘积不变．据此可知电阻R与光强E的关系；（2）分析数据，算出k的值，得出光敏电阻R与光强E的关系式；（3）根据关系式求出光强E=5cd时光敏电阻的阻值R。

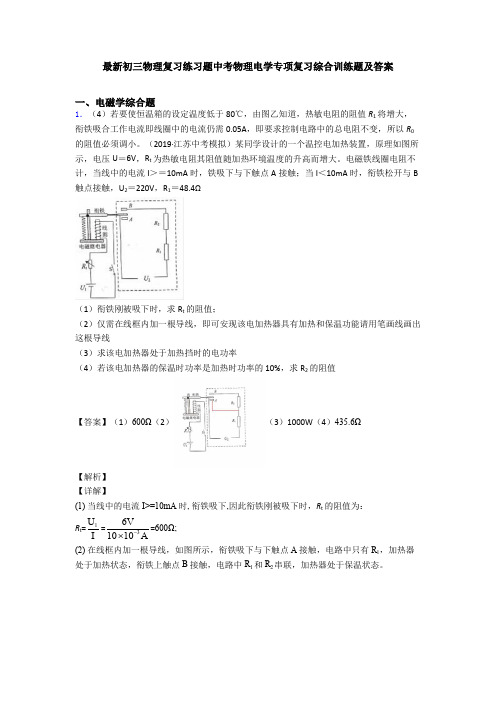

最新初三物理复习练习题中考物理电学专项复习综合训练题及答案一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。

（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。

电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。

(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．（5）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态。

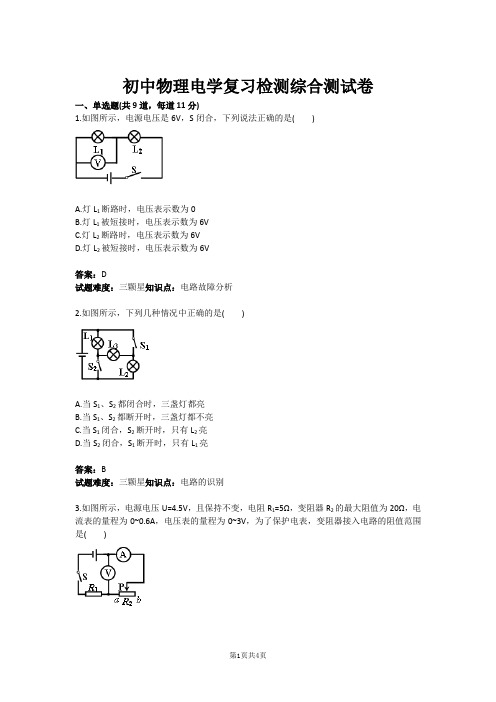

初中物理电学复习检测综合测试卷一、单选题(共9道，每道11分)1.如图所示，电源电压是6V，S闭合，下列说法正确的是( )A.灯L1断路时，电压表示数为0B.灯L1被短接时，电压表示数为6VC.灯L2断路时，电压表示数为6VD.灯L2被短接时，电压表示数为6V答案：D试题难度：三颗星知识点：电路故障分析2.如图所示，下列几种情况中正确的是( )A.当S1、S2都闭合时，三盏灯都亮B.当S1、S2都断开时，三盏灯都不亮C.当S1闭合，S2断开时，只有L2亮D.当S2闭合，S1断开时，只有L1亮答案：B试题难度：三颗星知识点：电路的识别3.如图所示，电源电压U=4.5V，且保持不变，电阻R1=5Ω，变阻器R2的最大阻值为20Ω，电流表的量程为0~0.6A，电压表的量程为0~3V，为了保护电表，变阻器接入电路的阻值范围是( )A.2.5Ω~10ΩB.0~20ΩC.2.5Ω~20ΩD.0~10Ω答案：A试题难度：三颗星知识点：动态电路4.如图所示，电源电压保持不变，开关S闭合后，移动滑片，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变为2V，同时观察到电流表的示数从0.5A变为1A，则定值电阻的阻值为( )A.4ΩB.6ΩC.8ΩD.16Ω答案：C试题难度：三颗星知识点：动态电路5.如图所示，当滑动变阻器滑片向右滑动时，电流表和电压表示数变化情况是( )A.电流表和电压表示数都不变B.电流表示数变小，电压表1示数变小，电压表2示数不变C.电流表示数不变，电压表示数都变大D.电流表示数变大，电压表1示数不变，电压表2示数变大答案：B试题难度：三颗星知识点：动态电路6.如图所示，电源电压保持不变。

当S闭合时，R1和R3两端的电压之比为U1:U3＝1:4，电流表的示数为I；当S断开时，R1、R2、R3两端的电压分别为U1' 、U2' 、U3' ，且U1' :U2' ＝1:2，电流表的示数为I'。

中考物理电学专项复习综合训练题及详细答案解析(1)一、电磁学综合题1．（4）风能属于可再生能源，风力发电其主要特点是取之不尽用之不竭，并且环保无污染；（2019·江门市第二中学中考模拟）阅读短文微波炉微波炉是厨房电器之一，微波有三个主要特性：一是反射性，微波碰到金属会被反射回来。

二是穿透性，微波对一般的陶瓷、玻璃、耐热塑胶、木器等具有穿透作用，故用这些材料制成的器皿盛放食物加热时，能快速煮熟，而容器不发热。

三是吸收性，微波容易被含有水份的食品吸收而转变成热。

微波穿透食物的深度一般为2～4cm，且随着深度的增加而减弱，直径大于5cm的食物，可采取刺洞的方法增加微波的触及表面或切成小于4cm厚度的薄片，微波炉独特快速的加热方式是直接在食物内部加热，几乎没有热散失，具有很高的热效率，因此它具有加热快、高效节能等优点。

（1）用微波炉加热饭菜时，应选用________（选填“不锈钢”或“陶瓷”）容器来加热。

为防止微波泄漏对人体造成危害，微波炉的外壳内壁应选用________（选填“不锈钢”或“玻璃”）。

（2）为了用电安全，微波炉应该使用___________（两脚/三脚）插头。

（3）小明想知道微波炉的实际功率，他用电能表（表面如图所示）、钟表等工具进行了实验：他将家中其它用电器关闭，只让微波炉工作，测得该电能表的脉冲灯在1min内闪了64次，则微波炉在1min内消耗了___________J的电能，微波炉的功率为_________W。

【答案】陶瓷不锈钢三脚 72000 1200【解析】【详解】（1）根据短文知道，微波炉内不能使用金属容器，因为微波遇到金属物体，会像光遇到镜子一样地发生反射，使微波能在金属中产生强大的电流，损坏微波炉；又因为微波对一般的陶瓷、玻璃、耐热塑胶、木器等具有穿透作用，使用这些材料制成的器皿盛放食物加热时，能快速煮熟，而容器不发热，所以，加热饭菜时，应选用陶瓷容器；微波炉的电磁波，过量的照射对人体有害，金属物质对电磁波有屏蔽作用，能阻挡电磁波的传播，微波炉的外壳内壁应选用不锈钢；（2）由于微波炉有金属外壳，且是大功率用电器，所以，为了用电安全，微波炉应该使用三脚插头；2．（4）蒸蛋器在工作时将电能转化为水的内能，使水的温度升高汽化为水蒸气，水蒸气上升遇到鸡蛋，一方面通过热传递使蛋的温度升高，另一方面水蒸气遇冷的鸡蛋液化成小水珠，液化放热，鸡蛋有两个途径得到热量，鸡蛋更容易蒸熟。

一、填空题（14分）1．我国家庭照明电路的电压为____V．现有一额定功率为880W的电热水袋，内装1kg 的水，当它正常工作时的电流为___A，若要使袋内水的温度从30℃升高到80℃，水需要吸收_______J的热量．用热水袋取暖是通过_____方式来改变手的内能，热水袋用水作为工作物质，是由于水具有较大的______．2．现有两个热敏电阻R1、R2和一个定值电阻R0，R1的阻值会因通过的电流增大导致温度升高时而增大，R2的阻值会因通过的电流增大导致随温度升高时而减小，R0的阻值不变，它们的电流随电压的变化曲线如图甲所示．实验过程中，小明将R2和R0两个电阻连接成如图乙所示电路时电流表的示数为0.4A，由此可知，电源电压为________ V．实验过程中，改变电源电压，当电压表的示数为6V时，电阻R2的电功率是________ W．3．日常生活用电中对人体来说安全电压是V．如图所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A、B、C点，则不能使验电笔氖灯发亮的点是。

4．有一电热水壶的铭牌如右表所示．如果此电热水壶的效率为70%，用它把一满壶20℃的水加热到100℃，水需要吸收________ J的热量，需要加热________ min[c水=4.2×103J／(kg·℃)]5．在图所示电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A1示数将；电压表V示数跟电流表A示数的比值．(均选填“变小”、“不变”或“变大”)6．如图所示的电路中，电源两端电压为4.5V保持不变．滑动变阻器R1上标有“20Ω1A”字样．定值电阻R2＝6Ω．电压表的最大测量值3V；电流表的最大测量值0.6A．开关S闭合后，如果要求电压表和电流表的示数均不超过各自的最大测量值，则滑动变阻器接入电路电阻值的变化范围是________Ω．二、选择题（7--12题为单选题，13-14题为双选题）7．图所示电路，电源电压为6V，R1＝10Ω，R2＝20Ω，R3＝5Ω，当闭合开关S1后，下列说法不正确的是A．闭合开关S2、S3，通过R2的电流是0.24AB．断开S2、S3，电路消耗的功率是2.4WC．断开S2、闭合S3，R1两端的电压是6VD．在相等的时间内闭合S2，S3时和断开S2、S3时电流通过R1产生的热量之比是9：48．我们知道，电压表的电阻很大，约为几千欧．如图所示，将两个相同的电压表串联接到电压为3V的电源两端，电压表V1、V2量程均为3V，其示数分别为U1、U2 ，则（）A．U1=3V，U2=3V B．U1=3V，U2=0V'C．U1=1.5V，U2=1.5V' D．U1=0V，U2=0V'9．如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作。

中考物理电学专项复习综合训练题及答案一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U 图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S ，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S ，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V ，所以电压表选用0~15V 量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V 量程，分度值为0.5V ，示数为4.5V ；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

最新初三物理复习练习题中考物理电学专项复习综合训练题及详细答案解析一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。

（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。

控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题：（1）电磁继电器实质是一个控制工作电路的___________； （2）求电热丝工作时的功率__________；（3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。

_____【答案】自动开关 1000W 110Ω 调小 详见解析 【解析】 【详解】（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；（2）电热丝工作时的功率：P =22U R =2(220V)48.4Ω=1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I =11U R R +，即：0.05A=9V70R +Ω，电阻箱R 应接入电路的阻值：R ＝110Ω；2．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。

最新初中物理电学中考综合测试题含答案一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。
