成一定的尺寸。过去是以多少"开"（例如 8 开或 16 开等） 来表示纸张 的大小，现在我用国际标准，规定以 A0、A1、A2、B1 、B2......等标 记来表示纸张的幅面规格。 按照纸张幅面的基本面积，把幅面规格分为 A 系列、B 系列和 C 系 列， 幅面规格为 A0 的幅面尺寸为 841mm×1189mm， 幅面面积为 1 平方米； B0 的幅面尺 寸 为 面 积 为 1000mm×1414mm， 幅 面 917mm×
图纸尺寸资料 图纸尺寸大小 A0： 1189 毫米*841 毫米 A1： 841 毫米*594 毫米 A2： 594 毫米*420 毫米 纸张幅面规格 A3： 420 毫米*297 毫米 A4： 297 毫米*210 毫米 A5： 210 毫米*148 毫米
纸张的规格是指纸张制成后，经过修整切边，裁
2.5 平 方 米 ； C0 的 幅 面 尺 寸
1279mm，幅面面积为 2.25 平方米；复印纸的幅面规格只采用 A 系列和 B 系列。 若将 A0 纸张沿长度方式对开成两等分，便成为 A1 规格，将 A 纸张沿长 度方向对开，便成为 A2 规格，如此对开至 A8 规格；B0 纸张亦按 此法对开至 B8 规格。其中 A3、A4、A5、A6 和 B4 、B5、B6 、B7 种幅面规格为复印纸常用的规格。 A 系列里面 A0 是最大的，但是全系列里面 B0 最大，C 组纸张尺 寸主要使用于信封。 A 组纸张尺寸的长宽比都是 1:√2，然后舍去到最接近的毫米值。
A0 定义成面积为一平方米，长宽比为 1:√2 的纸张。接下来的 A1、 A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边 对折，然后舍去到最接近的毫米值。 B 组纸张尺寸是编号相同与编号少一号的 A 组纸张的几何平均。 举例 来说，B1 是 A1 和 A0 的几何平均。 C 组纸张尺寸是编号相同的 A、B 组纸张的几何平均。举例来说 C2 是 B2 和 A2 的几何平均。 一张 A4 大小的纸张可以刚好放进一个 C4 大小的信封。如果把 A4 纸张对折变成 A5 纸张，那它就可以刚好放进 C5 大小的信封，同 理类推。 GB/T 148-1997 《印刷、书写和绘图纸幅面尺寸》 A组 A0 841×1189 A1 594×841 A2 420×594 A3 297×420 A4 210×297 A5 148×210 A6 105×148 A7 74×105 A8 52×74 B组 B0 1000×1414 B1 707×1000 B2 500×707 B3 353×500 B4 250×353 B5 176×250 B6 125×176 B7 88×125 B8 62×88 C组 C0 917×1297 C1 648×917 C2 458×648 C3 324×458
A9 37×52 A10 26×37
பைடு நூலகம்
B9 44×62 B10 31×44

合集下载

工程图纸尺寸大全

工程图纸尺寸大全

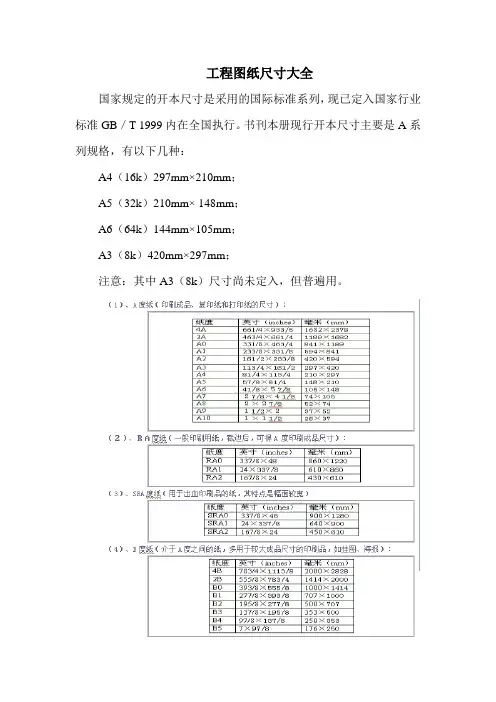

工程图纸尺寸大全国家规定的开本尺寸是采用的国际标准系列，现已定入国家行业标准GB／T 1999内在全国执行。

书刊本册现行开本尺寸主要是A系列规格，有以下几种：A4（16k）297mm×210mm；A5（32k）210mm× 148mm；A6（64k）144mm×105mm；A3（8k）420mm×297mm；注意：其中A3（8k）尺寸尚未定入，但普遍用。

我们日常生活中说说的A4复印纸，8K纸就是指这些尺寸，即A4纸（16K纸）的尺寸为：297mm×210mm，32K笔记本（A5笔记本）规格为：21cm × 14.8cm。

纸张尺寸介绍：a2纸的尺寸（大4开）594mm×420mma3纸尺寸（大8开）420mm×297mma4纸尺寸（大16开）297mm×210mmb4纸尺寸（16开）b5纸的尺寸（32开）8开纸尺寸纸张按种类可分为新闻纸、凸版印刷纸、胶版纸、有光铜版纸、哑粉纸、字典纸、地图纸、凹版印刷纸、周报纸、画报纸、白板纸、书面纸、特种纸等。

普通纸张按克重可分为60gsm、80gsm、100gsm、105gsm、120gsm、157gsm、200gsm、250gsm、300gsm、350gsm、400gsm。

8开就是8开的，尺寸是390X270mm，要是word里面没有，那就自行设定。

全开,载成8张,你量一下.纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。

过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。

标准规定纸张的幅宽（以X表示）和长度（以Y表示）的比例关系为X：Y=1：n 。

按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C 系列，幅面规格为A0的幅面尺寸为841mm?189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm?414mm，幅面面积为2.5平方米；C0的幅面尺寸为917mm?279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A系列和B系列。

图纸绘制标准

图纸绘制标准

图纸绘制标准（参考）一、图幅及图框的尺寸1、A4图纸（297×210mm）图框尺寸长×宽：257×170mm。

2、A3图纸（420×297mm）图框尺寸长×宽：380×257mm。

3、A2图纸（594×420mm）图框尺寸长×宽：554×380mm。

4、A1图纸（841×594mm）图框尺寸长×宽：801×554mm。

5、A0图纸（1189×841mm）图框尺寸长×宽：1149×801mm。

A3、A4图纸有两个框，外框线宽0.7mm，内框线宽0.18mm，内外框间距2mm；A2-A0图纸有3个框，从外向里线宽分别为1mm、0.18mm、0.18mm，间距从外向里分别为2mm、10mm。

具体尺寸见附图。

二、图签尺寸1、A3、A4：图签外框长×宽为80×40mm，标题栏行宽16mm，签字栏共4行、4列，签字栏行宽6mm，列宽20mm。

标题字体为黑体4#，单位名称为3.5#仿宋，签字人名为3#仿宋。

2、A2-A0：图签外框长×宽为140×75mm，标题栏行宽35mm，签字栏共4行、4列，签字栏行宽10mm，列宽35mm。

标题字体为黑体7#，单位名称为5#仿宋，签字人名为4#仿宋。

3、图签外框及标题栏线宽0.5mm，签字栏为线宽0.18mm。

具体尺寸见附图。

三、绘图采用的线型1、绘图分为主要轮廓线、次要轮廓线、标注线、中线、折线等等。

2、主要轮廓线为实线线宽0.5mm。

3、次要轮廓线为实线线宽为0.35mm。

4、标注线为实线，中线为点划线，折线为实线，不可见轮廓线为虚线，其对应的线宽为0.18mm。

四、文字规格1、规程措施的图纸标题采用仿宋格式，黑体，5#字体。

2、巷道名称、标注线、说明等采用仿宋格式，仿宋体，2#字体。

图纸尺寸表

图纸尺寸表

A1尺寸、A2尺寸、A3尺寸、A4尺寸、A5尺寸、B1尺寸、B2尺寸、B3尺寸、B4尺寸、B5尺寸各种纸型：A1尺寸、A2尺寸、A3尺寸、A4尺寸、A5尺寸、B1尺寸、B2尺寸、B3尺寸、B4尺寸、B5尺寸：A1:594mm×840mmA2:420×594mmA3:297×420mmA4:210×297mmA5:148×210mmA6:105*148mmB1:706×1000mmB2:500×706mmB3:353×500mmB4:250×353mmB5:176×250mm依照长度和宽度不同分类，A4规格：21*29.7厘米B4的规格：25*35.4，B5的规格：18.2*25.7按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为2.5平方米；C0的幅面尺寸为917mm ×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A系列和B系列。

若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A1纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B8纸张亦按此法对开至B8规格。

A0～A8和B0～B8的幅面尺寸见下表所列。

其中A3、A4、A5、A6和B4、B5、B6等7种幅面规格为复印纸常用的规格。

一般打印纸就是采用复印纸,复印纸的分类是按大小分的,有几个标准:1、A型；2、B型；3、K型，K型纸就是我们常说的开型纸，只有在国内才有用K型纸的。

现在一般都用A型纸。

不管A型B型，它的分类都是这样的，比如A5是A6的两倍，A4是A5的两倍，A3是A4的两倍，B4是B5的两倍B3是B4的两倍，而K型的分类是把一张大的1K的纸分为两张为2K，把2K的纸分为一半为4K，把4K的分为一半为8K，把8K分为一半为16K，把16K分为一半则为32K 等。

标准图纸尺寸

标准图纸尺寸

标准图纸尺寸标准图纸尺寸是指在绘制工程图纸、建筑设计图纸、机械制图纸等方面所使用的标准尺寸。

标准图纸尺寸有多种，并且在不同国家和行业有所不同。

以下是常见的标准图纸尺寸：1. ISO A系列尺寸：根据ISO 216标准，A系列图纸尺寸按照数值序列从A0到A10，A0尺寸为841mm×1189mm，每一级尺寸大小都是前一级尺寸的一半。

最常用的尺寸为A4（210mm×297mm）和A3（297mm×420mm），适用于绘制文档、手册、海报等。

2. ANSI尺寸：美国国家标准协会（ANSI）规定的尺寸标准，常用的有ANSI A（8.5" × 11"）、ANSI B（11" × 17"）、ANSI C（17" × 22"）和ANSI D（22" × 34"）。

其中，ANSI A尺寸相当于ISO A4尺寸，ANSI B尺寸相当于ISO A3尺寸，适用于绘制宣传册、传单、报纸等。

3. JIS尺寸：日本工业标准（JIS）规定的尺寸标准，常用的有JIS B0（1030mm ×1456mm）、JIS B1（728mm ×1030mm）、JIS B2（515mm × 728mm）和JIS B3（364mm × 515mm）。

适用于绘制海报、墙贴等。

4. ARCH尺寸：用于建筑设计的尺寸标准，常用的有ARCH A （9" × 12"）、ARCH B（12" × 18"）、ARCH C（18" × 24"）和ARCH D（24" × 36"）。

适用于绘制建筑图纸、室内设计图纸等。

总之，标准图纸尺寸的选择取决于绘图的需求以及所在国家和行业的标准规定。
