锚杆支护方案1. 引言锚杆支护是一种常用的岩土工程支护方法，用于增加岩石或土层的稳定性，减少变形和破坏。
本文档旨在介绍锚杆支护的基本原理、设计要点以及施工过程。
2. 锚杆支护原理锚杆支护依靠预埋或喷射钢筋等材料形成的锚杆，将地下结构与锚杆连接。
通过锚杆的张拉和固结，增加地下结构的稳定性。
锚杆的受力来源于地下结构自身的重力以及外部荷载，锚杆吸力抵抗土体的相互作用力，从而达到支护的目的。
3. 锚杆支护的设计要点锚杆支护的设计应考虑以下几个要点：3.1 锚杆的材料选择常用的锚杆材料包括钢筋和预应力钢筋。
在选择材料时，需要考虑工程的具体情况，如承载能力要求、耐腐蚀性能等。
3.2 锚杆的布置方式锚杆的布置方式有水平布置和垂直布置两种。
水平布置适用于需要增加地下结构的整体稳定性和刚度的情况，而垂直布置适用于需要增加支护墙稳定性的情况。
3.3 锚杆的布置密度锚杆的布置密度直接影响锚杆支护的效果。
一般情况下，锚杆的布置密度应根据地下结构的稳定性要求和工程经济性综合考虑。
3.4 锚杆的受力状态分析锚杆受力主要包括拉力和剪力。
设计时需要对锚杆的受力状态进行分析，确定合适的拉力和剪力大小，以确保锚杆的使用安全。
4. 锚杆支护的施工过程锚杆支护的施工过程一般包括以下几个步骤：4.1 钻孔首先根据设计要求，在地下结构周围钻孔，钻孔位置和间距要根据具体情况确定。
4.2 安装锚杆在钻孔中安装锚杆，锚杆需要固定住以保证稳定性。
根据设计要求，可以使用锚固剂或钢套等材料进行固定。
4.3 锚杆张拉锚杆安装后，进行张拉作业。
张拉力的大小需要根据设计要求进行控制，以保证锚杆的受力状态满足设计要求。
4.4 锚杆固结完成锚杆张拉后，对锚杆进行固结。
可以使用灌注材料填充钻孔，以增加锚杆与周围土体的粘结力。
5. 锚杆支护的质量控制为了确保锚杆支护的施工质量，需进行以下质量控制措施：•对材料的选择进行检验，确保符合设计要求；•对钻孔的质量进行检测，包括孔径、孔深等；•对锚杆的安装质量进行检查，确保固定牢固；•对锚杆的张拉力进行监测，保证张拉力符合设计要求。
锚杆支护锚杆支护是一种用于地下工程中的支护方式，通过锚杆将地下结构与地面固定连接起来，以增加结构的稳定性和抗力。
锚杆支护通常用于岩石工程、地下挖掘和隧道工程中，可以有效地控制地下的变形和沉降，提高工程的安全性和稳定性。
1. 锚杆支护的原理和作用锚杆支护的原理是利用锚杆与地下岩土层之间的摩擦力和粘结力来增加地下结构的稳定性。
锚杆支护可以防止地下的变形和沉降，减少结构的受力，提高工程的安全性。
锚杆支护的主要作用包括：•控制地下的变形和沉降：锚杆通过固定地下结构与地面连接，可以有效地减少地下结构的变形和沉降，保持结构的稳定性。
•增加结构的抗力：锚杆支护可以将地下结构与地面紧密地连接起来，增加地下结构的抗力，提高结构的安全性和稳定性。
•分担结构的受力：锚杆支护可以将地下结构的受力分散到锚杆和岩土层中，减少结构的受力，延长结构的使用寿命。
2. 锚杆支护的材料和施工方法2.1 锚杆的材料选择常见的锚杆材料包括钢筋、高强度钢丝绳和预应力锚杆。
钢筋锚杆适用于一般的岩土工程，具有较高的抗拉强度和刚度。
高强度钢丝绳锚杆适用于大规模地下挖掘和岩石工程，具有较高的承载力和抗拉强度。
预应力锚杆适用于对抗拉性能要求较高的工程，能够更好地控制地下结构的变形和沉降。
2.2 锚杆支护的施工方法锚杆支护的施工方法主要包括以下步骤：1.钻孔：根据设计要求，在地下结构边缘或需要支护的区域进行钻孔。
2.安装锚杆：将锚杆插入钻孔中，然后注入灌浆材料填充钻孔空隙，形成与地下结构紧密连接的锚杆。
3.张拉锚杆：根据设计要求，使用张拉设备对锚杆进行张拉，以达到设计要求的预应力。
4.固定锚杆：在锚杆张拉完成后，固定锚杆的张拉端，并采取防松措施，确保锚杆的稳定性和安全性。
5.后期处理：根据需要，对锚杆进行检测和监测，及时处理可能出现的问题，确保锚杆支护的效果和稳定性。
3. 锚杆支护的应用案例3.1 岩石工程中的锚杆支护在岩石工程中，锚杆支护广泛应用于坡面稳定、爆破法隧道开挖、防潜透隧道开挖等工程。

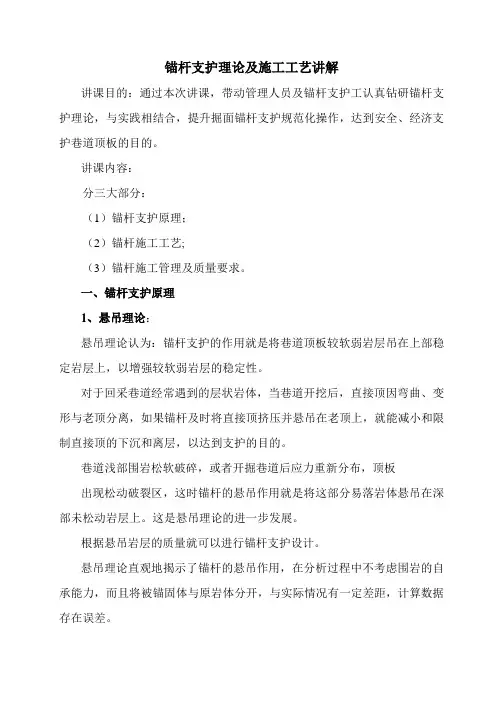

锚杆支护理论及施工工艺讲解讲课目的：通过本次讲课，带动管理人员及锚杆支护工认真钻研锚杆支护理论，与实践相结合，提升掘面锚杆支护规范化操作，达到安全、经济支护巷道顶板的目的。
讲课内容：分三大部分：（1）锚杆支护原理；（2）锚杆施工工艺;（3）锚杆施工管理及质量要求。
一、锚杆支护原理1、悬吊理论：悬吊理论认为：锚杆支护的作用就是将巷道顶板较软弱岩层吊在上部稳定岩层上，以增强较软弱岩层的稳定性。
对于回采巷道经常遇到的层状岩体，当巷道开挖后，直接顶因弯曲、变形与老顶分离，如果锚杆及时将直接顶挤压并悬吊在老顶上，就能减小和限制直接顶的下沉和离层，以达到支护的目的。
巷道浅部围岩松软破碎，或者开掘巷道后应力重新分布，顶板出现松动破裂区，这时锚杆的悬吊作用就是将这部分易落岩体悬吊在深部未松动岩层上。
这是悬吊理论的进一步发展。
根据悬吊岩层的质量就可以进行锚杆支护设计。
悬吊理论直观地揭示了锚杆的悬吊作用，在分析过程中不考虑围岩的自承能力，而且将被锚固体与原岩体分开，与实际情况有一定差距，计算数据存在误差。
悬吊理论只适用于巷道顶板，不适用于巷道帮、底。
如果顶板中没有坚硬稳定岩层或顶板较软弱岩层较厚，围岩破碎区范围较大，无法将锚杆锚固到上面坚硬岩层或者未松动岩层上，悬吊理论就不适用。
2、组合梁理论：组合梁理论认为：在层状岩体中开挖巷道，当顶板在一定范围内不存在坚硬稳定岩层时，锚杆的悬吊作用居次要地位。
如果顶板岩层中存在若干分层，顶板锚杆的作用，一方面是依靠锚杆的锚固力增加各岩层间的摩擦力，防止岩石沿层面滑动，避免各岩层出现离层现象；另一方面，锚杆杆体可增加岩层间的抗剪刚度，阻止岩层间的水平错动，从而将巷道顶板锚固范围内的几个薄岩层锁紧成一个较厚的岩层（组合梁）。
这种组合厚岩层在上覆岩层荷载的作用下，其最大弯曲应变和应力都将大大减小，组合梁的挠度也减小，而且组合梁越厚，梁内的最大应力、应变和梁的挠度也就减小。
根据组合梁的强度大小，可以确定锚杆支护参数。
第四讲-锚杆支护理论第四讲锚杆支护理论本讲主要介绍锚杆常用支护理论（包括一些近年来比较流行和活跃的理论）、锚杆支护设计方法和国外锚杆支护主要经验，以及巷道容易冒顶的十种情况和五种应对措施。
锚杆支护的作用机理尚在探讨之中。
目前己提出的观点较多，其中影响较大的有悬吊作用、组合梁（拱）作用、组合拱、减跨理论、加固（提高C、$值）作用等几种。
这几种观点都是以围岩状态和利用锚杆杆体受拉（力）为前提来解释锚杆支护作用机理的，因此，围岩状态及锚杆受拉力这两个前提的客观性是判定上述理论正确性的标准。
一、锚杆支护理论支护：就是指为了地下巷道掘进、硐室开挖后的稳定及施工安全，而采取的支持、加强或改善围岩应力状态而打设的构件或采取的措施的总称。
支护包括两个方面，一是支，就是顶住顶板，防止顶板出现大量的下沉，使顶板下沉控制在可控、安全的状态，二是护，就是保持顶板的完整性，防止出现漏矸、漏顶、巷道掉渣等现象。
支和护是一个有机统一的整体，它们共同组成了支护系统。
（一）锚杆支护理论综述1、悬吊理论1）机理：将巷道顶板较软弱岩层悬吊在稳定岩层上， 以避免较软弱岩层的破坏、失稳和塌落，锚杆所受的拉力来 自被悬吊的岩层重量。
图4-1 锚杆悬吊作用原理示意图2）缺点：没有考虑围岩的自承能力，而且将被锚固体与原岩体分开3）适用条件：在锚杆的长度范围内有一层坚硬而稳定 的岩层，锚杆可以锚固到顶板坚硬稳定岩层。
图4-2 a 拱形巷道的锚杆悬吊作用 b 软弱岩层的锚杆悬吊作用2、组合梁理论1）机理：将锚固范围内的岩层挤紧，增加岩层间的摩擦力，防止岩石沿层面滑动，避免各岩层出现离层现象，提高其自7W777Zv777yAZ7V撑能力。
将几层薄岩层锁紧成一个较厚的岩层（组合梁）。
在上覆岩层载荷的作用下，这种组合厚岩层内的最大弯曲应变和应力都将大大减小，组合梁的挠度亦减小。
在于通过锚杆的预拉应力将原视为叠合梁（板）的岩层挤紧，增大岩层间的摩擦力；同时，锚杆本身也提供一定的抗剪能力，阻止其层间错动。
