冷加工油套管
生产工艺特点：
生产工艺特点：
可以破坏钢锭的铸造组织，细化钢材晶粒，并消除显微组织缺陷，从而使钢材组织密实，力学性能得到改善。
这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体。
浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。
生产工艺特点：
ERW焊管特殊的成型工艺可以生产高精度超薄壁钢管；通过正火热处理可改善焊接区的组织，使焊接区的组织、成分和硬度与母材接近，确保焊缝横向冲击功与母材冲击功基本保持一致；且残余应力低，壁厚均匀、椭圆度控制较好，光管的几何尺寸公差小；油田可依据本厂产品的几何尺寸公差，改进管柱设计，降低钢级，减少用管重量，降低采油成本等。
SAW钢管全称Submerged Arc Welding Steel Pipe 埋弧焊钢管它是一种使用埋弧焊接工艺制造的钢管，该工艺产生的电流密度非常高，焊剂层防止了热量的快速散失，并将其集中在焊接区域内。
埋弧焊的焊缝质量高、生产效率高、无弧光及烟尘很少的特点，埋弧焊钢管广泛应用于压力容器、管件制造、梁柱、低压流体、钢结构工程。
SAW 钢管主要产品有LSAW 钢管Longitudinally Subm erged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。
1.ERW钢管ERW钢管是电阻焊接钢管的一种统称，高频电阻焊(Electri c Resistance Welding，简称为ERW)ERW分别是对应英文单词的第一个字母。
电阻焊接钢管分为交流焊钢管和直流焊钢管两种形式。
交流焊按照频率的不同又分为低频焊、中频焊、超中频焊和高频焊。
高频焊主要用于薄壁钢管或普通壁厚钢管的生产，高频焊又分为接触焊和感应焊。
直流焊一般用于小口径的钢管。
所以，综合来讲，高频焊管包含在ERW焊管中，是以高频焊接工艺生产的一种ERW焊管。
ERW直缝焊管是油气储运领域中的产品性能先进、质量领先、较为经济的钢管。
2.SAW钢管SAW 钢管 SAW钢管全称 Submerged Arc Welding Steel Pipe 埋弧焊钢管它是一种使用埋弧焊接工艺制造的钢管，该工艺产生的电流密度非常高，焊剂层防止了热量的快速散失，并将其集中在焊接区域内。
埋弧焊的焊缝质量高、生产效率高、无弧光及烟尘很少的特点，埋弧焊钢管广泛应用于压力容器、管件制造、梁柱、低压流体、钢结构工程。
SAW 钢管主要产品有LSAW 钢管 Longitudinally Subm erged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。

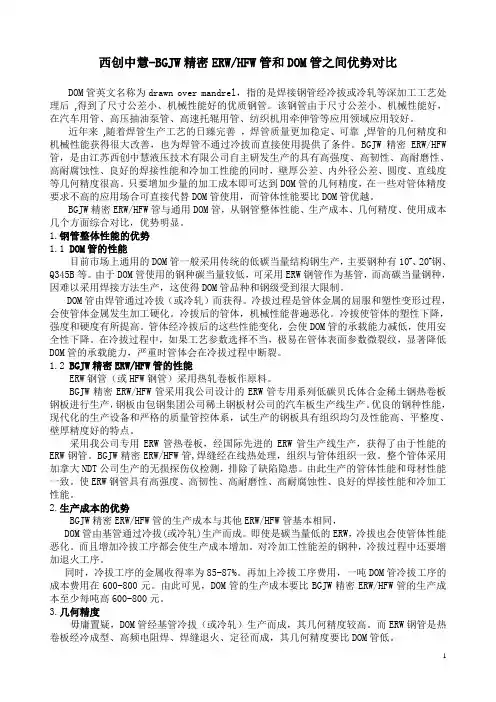

西创中慧-BGJW精密ERW/HFW管和DOM管之间优势对比DOM管英文名称为drawn over mandrel，指的是焊接钢管经冷拔或冷轧等深加工工艺处理后,得到了尺寸公差小、机械性能好的优质钢管。
该钢管由于尺寸公差小、机械性能好，在汽车用管、高压抽油泵管、高速托辊用管、纺织机用牵伸管等应用领域应用较好。
近年来,随着焊管生产工艺的日臻完善，焊管质量更加稳定、可靠,焊管的几何精度和机械性能获得很大改善，也为焊管不通过冷拔而直接使用提供了条件。
BGJW精密ERW/HFW 管，是由江苏西创中慧液压技术有限公司自主研发生产的具有高强度、高韧性、高耐磨性、高耐腐蚀性、良好的焊接性能和冷加工性能的同时，壁厚公差、内外径公差、圆度、直线度等几何精度很高。
只要增加少量的加工成本即可达到DOM管的几何精度，在一些对管体精度要求不高的应用场合可直接代替DOM管使用，而管体性能要比DOM管优越。
BGJW精密ERW/HFW管与通用DOM管，从钢管整体性能、生产成本、几何精度、使用成本几个方面综合对比，优势明显。
1.钢管整体性能的优势1.1 DOM管的性能目前市场上通用的DOM管一般采用传统的低碳当量结构钢生产，主要钢种有10#、20#钢、Q345B等。
由于DOM管使用的钢种碳当量较低，可采用ERW钢管作为基管，而高碳当量钢种，因难以采用焊接方法生产，这使得DOM管品种和钢级受到很大限制。
DOM管由焊管通过冷拔（或冷轧）而获得。
冷拔过程是管体金属的屈服和塑性变形过程，会使管体金属发生加工硬化。
冷拔后的管体，机械性能普遍恶化。
冷拔使管体的塑性下降，强度和硬度有所提高。
管体经冷拔后的这些性能变化，会使DOM管的承载能力减低，使用安全性下降。
在冷拔过程中，如果工艺参数选择不当，极易在管体表面参数微裂纹，显著降低DOM管的承载能力，严重时管体会在冷拔过程中断裂。
1.2 BGJW精密ERW/HFW管的性能ERW钢管（或HFW钢管）采用热轧卷板作原料。
目录目录 (1)1 概述 (3)1.1适用范围 (3)1.2定义 (3)1.3使用条件 (3)1.4相关标准 (4)1.5业绩 (4)2 钢类及钢级 (4)3 制造 (5)3.1质量体系及验证 (5)3.2制造工艺 (5)4 要求 (5)4.1化学成分 (5)4.2力学性能 (6)4.3尺寸、重量和公差 (7)5 检验 (8)5.1检验文件 (8)5.2检验种类及要求 (8)静水压试验 (8)5.4无损检测 (8)5.5剩磁 (8)5.6制造厂证书 (8)6 管道可焊性试验 (9)6.1焊接 (9)6.2焊接工艺评定 (9)7 钢管标志、涂层及管端保护 (9)7.1钢管标志 (9)7.2涂层 (10)7.3管端保护 (10)7.4储存及运输 (10)8 文件提供 (11)9 订购 (11)10 监造及验收 (12)1 概述1.1 适用范围本补充交货技术条件适用于“金堂工业集中发展（东区）供气工程”高频电阻焊（ERW）钢管（材质L245）订货用。
本工程所用钢管应符合《石油天然气工业输送钢管交货技术条件第2部分：B级钢管》（GB/T9711.2—1999）的要求，本补充交货技术条件是对所用标准的进一步明确和说明，未作说明的，按所选用标准执行，如制造厂在执行中与交货技术条件发生偏差，应事先通知订货方并得到书面同意后方可变更。
1.2 定义1）购方：四川佳源燃气2）制造厂：满足交货技术条件和合同规定，提供钢管、服务的工厂或公司。
3）钢管：高频电阻焊（ERW）钢管1.3 使用条件天然气组分输送温度：10℃～15℃1.4 相关标准本补充交货技术条件除特别指明的标准外，其它引用的相关标准按GB/T9711.2—1999中规定的最新版本执行。
1.5 业绩制造厂应提供生产制造ERW钢管的能力和现场使用状况，以及提供近5年左右以来使用在天然气输送管道上的供货业绩。
2 钢类及钢级本工程ERW钢管采用的钢类为优质非合金钢，钢级为L245。

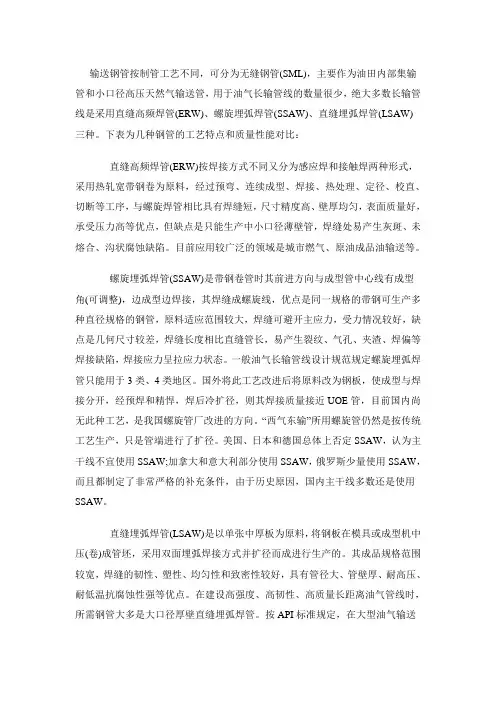

输送钢管按制管工艺不同，可分为无缝钢管(SML)，主要作为油田内部集输管和小口径高压天然气输送管，用于油气长输管线的数量很少，绝大多数长输管线是采用直缝高频焊管(ERW)、螺旋埋弧焊管(SSAW)、直缝埋弧焊管(LSAW)三种。
下表为几种钢管的工艺特点和质量性能对比：直缝高频焊管(ERW)按焊接方式不同又分为感应焊和接触焊两种形式，采用热轧宽带钢卷为原料，经过预弯、连续成型、焊接、热处理、定径、校直、切断等工序，与螺旋焊管相比具有焊缝短，尺寸精度高、壁厚均匀，表面质量好，承受压力高等优点，但缺点是只能生产中小口径薄壁管，焊缝处易产生灰斑、未熔合、沟状腐蚀缺陷。
目前应用较广泛的领域是城市燃气、原油成品油输送等。
螺旋埋弧焊管(SSAW)是带钢卷管时其前进方向与成型管中心线有成型角(可调整)，边成型边焊接，其焊缝成螺旋线，优点是同一规格的带钢可生产多种直径规格的钢管，原料适应范围较大，焊缝可避开主应力，受力情况较好，缺点是几何尺寸较差，焊缝长度相比直缝管长，易产生裂纹、气孔、夹渣、焊偏等焊接缺陷，焊接应力呈拉应力状态。
一般油气长输管线设计规范规定螺旋埋弧焊管只能用于3类、4类地区。
国外将此工艺改进后将原料改为钢板，使成型与焊接分开，经预焊和精悍，焊后冷扩径，则其焊接质量接近UOE管，目前国内尚无此种工艺，是我国螺旋管厂改进的方向。
“西气东输”所用螺旋管仍然是按传统工艺生产，只是管端进行了扩径。
美国、日本和德国总体上否定SSAW，认为主干线不宜使用SSAW;加拿大和意大利部分使用SSAW，俄罗斯少量使用SSAW，而且都制定了非常严格的补充条件，由于历史原因，国内主干线多数还是使用SSAW。
直缝埋弧焊管(LSAW)是以单张中厚板为原料，将钢板在模具或成型机中压(卷)成管坯，采用双面埋弧焊接方式并扩径而成进行生产的。
其成品规格范围较宽，焊缝的韧性、塑性、均匀性和致密性较好，具有管径大、管壁厚、耐高压、耐低温抗腐蚀性强等优点。
