建筑用安全玻璃第一部分：防火玻璃1 范围本标准规定了建筑用防火玻璃（以下简称防火玻璃）的产品分类、技术要求、试验方法、检验规则及标志、产品使用说明书、包装、运输、贮存等要求。
本标准适用于工业与民用建筑防火玻璃。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1216-1985 外径千分尺（neq ISO 3611:1978)GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定。
(neq ISO 9050:1990)GB 4871-1995 普通平板玻璃GB/T 5137. 3-1996 汽车安全玻璃耐辐照、高温、潮湿、燃烧和耐模拟气候试验方法（eqv ISO3917：1992)GB/T 9963-1998 钢化玻璃(eqv JISR 3206：1989)GB 11614-1999 浮法玻璃(neq JISR 3202:1996. EN 572-2:1994)GB/T 12513-1990 镶玻璃构件耐火试验方法（eqv ISO 3009:1976）3 定义本标准采用下列定义3.1 耐火完整性integrity of fire-resistant在标准耐火试验条件下，建筑分隔构件当其一面受火时，能在一定时间内防止火焰穿透或防止火焰在背火面出现的能力。
3.2 耐火隔热性insulation of fire-resistant在标准耐火试验条件下，建筑分隔构件当某一面受火时，能在一定时间内其背火面温度不超过规定值的能力。
3.3 热辐射强度irradiance在标准耐火试验条件下，在玻璃背火面一定距离、一定时间内的热辐射照度值。

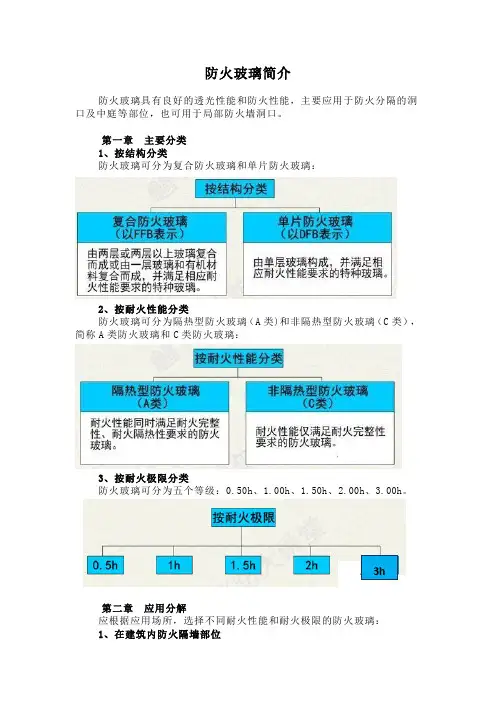

4 分类4.1 防火玻璃按结构分类5.1 原片玻璃的要求制造防火玻璃可选用普通平板玻璃、浮法玻璃、钢化玻璃等材料作原片，复合防火玻璃也可选用单片防火玻璃作原片。
防火玻璃可分为复合防火玻璃和单片防火玻璃：2、按耐火性能分类简称A类防火玻璃和C类防火玻璃：3、按耐火极限分类防火玻璃可分为五个等级：0.50h、1.00h、1.50h、2.00h、3.00h。
3h当采用防火玻璃墙时，应采用与防火分隔部位相同耐火等级的A类防火玻璃。
当采用C类防火玻璃时，应设置自动喷水灭火系统（即防护冷却系统）进行保护。
什么是A类防火玻璃？同时满足耐火完整性、耐火隔热性要求的防火玻璃。
包括复合型防火玻璃和灌注型防火玻璃两种。
此类玻璃具有透光、防火(隔烟、隔火、遮挡热辐射)、隔声、抗冲击性能，适用于建筑装饰钢木防火门、窗、上亮、隔断墙、采光顶、挡烟垂壁、透视地板及其他需要既透明又防火的建筑组件中。
什么是C类防火玻璃？只满足耐火完整性要求的单片防火玻璃。
此类玻璃具有透光、防火、隔烟、强度高等特点。
适用于无隔热要求的防火玻璃隔断墙、防火窗、室外幕墙等。
2、在建筑内上、下层相连通的开口部位（中庭、以及自动扶梯、敞开楼梯等上、下层相连通的开口部位等）当采用防火玻璃墙时，应采用耐火极限不低于1h的A类防火玻璃（耐火隔热性和耐火完整性不应低于1.00h）。
当采用耐火极限不低于1h的C 类防火玻璃时(耐火完整性不低于1.00h)，应设置自动喷水灭火系统（即防护冷却系统）进行保护。
在（有顶棚的）步行街两侧建筑的商铺，其面向步行街一侧的围护构件，当采用防火玻璃墙时，也应符合以上规定。
3、在建筑外墙上、下层开口之间当设置实体墙和防火挑檐确有困难时，可设置C类防火玻璃墙，高层建筑的防火玻璃墙的耐火完整性不应低于1.00h，多层建筑的防火玻璃墙的耐火完整性不应低于0.50h。
第三章答疑探讨1、为什么没有B类防火玻璃？1、根据2001版的《建筑用安全玻璃第1部分：防火玻璃》（GB15763.1-2001）规范要求，B类防火玻璃是指同时满足耐火完整性和热辐射强度的防火玻璃。
在2009版的《建筑用安全玻璃第1部分：防火玻璃》（GB15763.1-2009）规范中，取消了B类防火玻璃，只保留了A类和C类防火玻璃，不再有B类防火玻璃。
防火玻璃C类（DFB）单片防火玻璃Fireproof glass grad-C (DFB)Single Layer Fireproof Glass单片（铯钾）防火玻璃：Single Layer (cesium potassium) Fireproof Glass:✧产品介绍：是一种单层玻璃构造的防火玻璃。
在一定的时间内保持耐火完整性、阻断迎火面的明火及有毒、有害气体，但不具备隔温绝热功效，归类于C类防火玻璃。
Product Introduction: is a kind of fireproof glass structured by single-layer glass.It can keep intact within fire resistance time limit, blocks open fire, virulent and noxious gas from the head-on fire surface, but have not heat preservation and heat insulation effect, is classed grade C fireproof glass.✧防火原理：Fireproof Principle火灾发生时，普通玻璃的迎火面与背火面会瞬间形成较大温差，在这样的温差作用下，1、2分钟便会产生很强的不均匀热应力，导致玻璃破碎，即便是经过物理钢化后的玻璃，3、5分钟后也会完全破碎。
单片防火玻璃经过了长达二十几小时的高温离子交换化学处理过程，使其机械强度提高压应力增强，高温下玻璃软化而不破碎，能够保持完整性，形成一个阻挡火焰和有毒、有害气体扩散、蔓延的安全屏障。
When fire occurs, the ordinary glass caninstantly form the great temperature difference between the head-on fire surface and the back fire surface, under such temperature effect, there is very strong non-uniform thermal load after 1 or 2 minutes, it causes the glass to crash, even if physical tempered glass, also will be crashed completely after 3 or 5 minutes.The Single Fireproof Glass passed through process for more than 20 hours hightemperatures ionic exchange chemistry treatment, the mechanical strength and press stress are improved. Under the high temperature, the glass softened but doesn’t fall into pieces, it can keep intact, and it can also prevent dispersion of flame, toxic gas and harmful gas.主要特点：Main Characteristics:高透明，透光性与浮法玻璃原片等同，遇火时仍保持通透性，有利观察火情，采取正确的逃生和抢救措施。
A类防火玻璃介绍
A类防火玻璃是指：防火玻璃是一种在规定的耐火试验中能够保持其完整性和隔热性的特种玻璃，按耐火性能等级分为三类：
A类同时满足耐火完整性、耐火隔热性要求的防火玻璃。
此类玻璃具有透光、防火（隔烟、隔火、度遮挡热辐射）、隔声、抗冲击知性能适用于建筑装饰钢木防火门、窗、上亮、隔断墙、采光顶、挡烟垂壁、透视地板及其他需要既透明又防火的建筑组件中。
A类防火玻璃的根据制作工艺的不同，主要可分为以下两种：
1、多层复合型A类防火玻璃：该种类的防火玻璃是将数层平板玻璃用特制防火胶液固化后
粘合在一起，利用玻璃和防火胶的物理化学性能隔绝受火面的温度，其特点是通透性好，防火胶固化后稳定性好，可以保持长时间的通透性。
玻璃四周边缘无需封胶。
代表厂商：德国皮尔金顿，皮尔金顿是该项技术的掌握者，防火胶液的配方是其核心专利，可用于超白玻璃的粘合，同时其工艺也掌握了大幅面防火玻璃的制作工艺。
格林京丰，是该项技术的国内追随者，目前其生产线已经具备批量生产能力，但是超白玻璃和大幅面防火玻璃的粘合工艺还有待突破。
2、灌注型A类防火玻璃：该种类的防火玻璃是使用2层以上的平板玻璃，在每层玻璃之间
形成空腔，在空腔内灌注入防火胶液，防火胶液一般不固化，保持液体状，利用防火胶液的吸热功能隔绝受火面温度传导。
其特点是制作工艺相对简单。
随着国产防火胶液的质量进步，以往灌注型防火玻璃时间长了易黄变，产生气泡，质量不稳定的情况已经得到改善。
玻璃四周边缘有封胶。
国内代表厂商：鹤山恒保、上海皓晶、施达沃等。
