# 上传 switch.bin 文件。
ftp> put switch.bin 200 Port command okay. 150 Opening ASCII mode data connection for switch.bin. 226 Transfer complete.
# 下载 vrpcfg.cfg 文件。
图1-2 FTP 配置示意图
3. 配置步骤
(1) 交换机上的配置 # 用户登录到交换机上。（用户可以在本地通过 Console 口登录到交换机上，也可 以通过 Telnet 远程登录到交换机上。各种登录方式请参见“登录交换机”。）
<Quidway>
# 在交换机上开启 FTP 服务，并设置用于登录本机 FTP 服务的用户名和密码。
z 一种是二进制模式，用于传输程序文件； z 另一种是 ASCII 码模式，用于传输文本文件。 以太网交换机在 FTP 应用中可以作为以下两个角色参与数据传输：
z FTP 服务器 以太网交换机可以作为 FTP 服务器，为 FTP 客户端提供文件服务。用户在 PC 上可 以运行 FTP 客户端程序登录到 FTP 服务器（即以太网交换机），访问服务器上的 文件。（接受用户登录前，网络管理员需要事先配置好 FTP 服务器的 IP 地址。） 交换机作为 FTP 服务器时的配置如表 1-1所示。
z FTP 客户端 用户在 PC 上通过终端仿真程序或 Telnet 程序建立与以太网交换机的连接后，输入 ftp X.X.X.X 命令（X.X.X.X 代表远程 FTP 服务器的 IP 地址），交换机作为 FTP 客 户端可以访问远程 FTP 服务器上的文件。
交换机作为 FTP 客户端时的配置如表 1-2所示。
1-2
Quidway S2000-HI 系列以太网交换机 操作手册 FTP 与 TFTP
第 1 章 FTP 与 TFTP
2. 配置过程
表1-3 配置过程
操作
命令
说明
进入系统视图
system-view
-
启动 FTP 服务器
ftp server enable
必选 缺省时，系统关闭 FTP 服务器
配置 FTP 服务器的连接空闲 时间
ftp> get vrpcfg.cfg 200 Port command okay. 150 Opening ASCII mode data connection for vrpcfg.cfg. 226 Transfer complete. ftp: 3980 bytes received in 8.277 seconds 0.48Kbytes/sec.
ftp timeout minute
可选
缺省时，FTP 服务器的连接空闲时间 为 30 分钟
说明：
z S2000-HI 交换机作为 FTP 服务器时可同时支持 1 个用户的访问。远端 FTP 用户 向 FTP 服务器发送请求，FTP 服务器执行相应的动作，并向用户返回执行的结 果。
z 为了防止未授权用户的非法入侵，如果在一定时间内没有收到 FTP 客户端发来 的服务请求，FTP 服务器则断开与该 FTP 客户端的连接，这个时间就是 FTP 服 务器的连接空闲时间。
(2) 在 PC 上运行 FTP 客户端程序，与交换机建立 FTP 连接。通过上传操作把交 换机的应用程序 switch.bin 上传到交换机的 Flash 根目录下，同时从交换机上 下载配置文件 vrpcfg.cfg。这里以 Windows 系统的命令行窗口工具为例进行说 明。
# 进入命令行窗口，并切换至 switch.bin 文件所在目录。（假设该文件存放在分区 C 的根目录下）
表1-1 交换机作为 FTP 服务器时的配置
设备
配置
缺省值
配置说明
启动 FTP 服务器 缺省情况下，系统关闭
功能
FTP 服务器
用户可以通过 display ftp-server 命 令查看交换机上 FTP 服务器功能的 配置信息
Switch 配置 FTP 服务器 的登录验证
-
配置 FTP 用户的用户名、密码
-
-
1.1.2 交换机作为 FTP 服务器的配置
1. 配置准备 以太网交换机作为 FTP 服务器，远端的 PC 作为 FTP 客户端，网络已经正确连接， 如图 1-1所示。
Network
Switch
PC
图1-1 FTP 配置示意图
在 FTP 服务器上完成创建 FTP 本地用户、设置所有本地用户的密码显示方式、设 置本地用户的密码、设置指定用户的服务类型。这些设置的命令，请参见 “AAA&RADIUS”中的命令 local-user、local-user password-display-mode、 password、service-type。
Quidway S2000-HI 系列以太网交换机 操作手册 FTP 与 TFTP
目录
目录
第 1 章 FTP 与 TFTP...............................................................................................................1-1 1.1 FTP 配置 ............................................................................................................................ 1-1 1.1.1 FTP 简介.................................................................................................................. 1-1 1.1.2 交换机作为 FTP 服务器的配置 ................................................................................ 1-2 1.1.3 交换机作为 FTP 服务器的配置举例......................................................................... 1-3 1.1.4 交换机作为 FTP 客户端配置.................................................................................... 1-6 1.1.5 交换机作为 FTP 客户端的配置举例......................................................................... 1-7 1.2 TFTP 配置 .......................................................................................................................... 1-9 1.2.1 TFTP 简介 ............................................................................................................... 1-9 1.2.2 TFTP 配置 ............................................................................................................. 1-10 1.2.3 TFTP 配置举例 ...................................................................................................... 1-10
i
Quidway S2000-HI 系列以太网交换机 操作手册 FTP 与 TFTP
第 1 章 FTP 与 TFTP
第1章 FTP 与 TFTP
1.1 FTP 配置
1.1.1 FTP 简介
FTP（File Transfer Protocol，文件传输协议）是 IP 网络上传输文件的通用协议。 在万维网（WWW，World Wide Web）出现以前，用户使用命令行方式传输文件， 最通用的应用程序就是 FTP。虽然目前大多数用户在通常情况下选择使用 E-mail 和 Web 传输文件，但是 FTP 仍然被广泛使用。 FTP 协议在 TCP/IP 协议族中属于应用层协议，用于在远端服务器和本地主机之间 传输文件，使用 TCP 端口 20 和 21 进行传输。端口 20 用于数据传输，端口 21 用 于控制命令传输。FTP 协议基本操作在 RFC959 中进行了描述。 FTP 传输文件有两种模式：
<Quidway> system-view [Quidway] ftp server enable [Quidway] local-user switch [Quidway-luser-switch] password simple hello [Quidway-luser-switch] service-type ftp
1-3
Quidway S2000-HI 系列以太网交换机 操作手册 FTP 与 TFTP
第 1 章 FTP 与 TFTP
z 在 FTP 服务器上配置一个 FTP 用户名为 switch，密码为 hello。 z 配置交换机上的一个 VLAN 接口的 IP 地址为 1.1.1.1，PC 的 IP 地址为 2.2.2.2。
C:\>
# 使用 ftp 功能访问以太网交换机，并输入用户名 switch、密码 hello 进行登录，进 入 FTP 视图。

合集下载

S2000操作说明打印版本

S2000操作说明打印版本

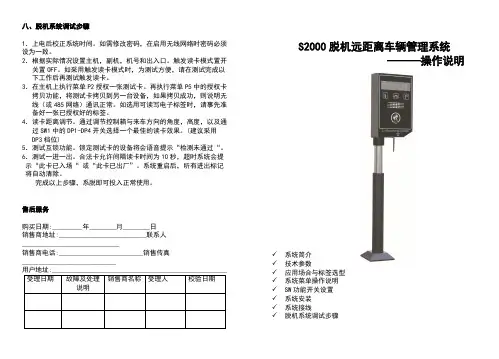

八、脱机系统调试步骤 1．上电后校正系统时间。如需修改密码，在启用无线网络时密码必须 设为一致。 2．根据实际情况设置主机，副机，机号和出入口。触发读卡模式置开 关置 OFF。如采用触发读卡模式时，为测试方便，请在测试完成以 下工作后再测试触发读卡。 3．在主机上执行菜单 P2 授权一张测试卡。再执行菜单 P5 中的授权卡 拷贝功能，将测试卡拷贝到另一台设备，如果拷贝成功，则说明无 线（或 485 网络）通讯正常。如选用可读写电子标签时，请事先准 备好一张已授权好的标签。 4．读卡距离调节。通过调节控制箱与来车方向的角度，高度，以及通 过 SW1 中的 DP1-DP4 开关选择一个最佳的读卡效果。(建议采用 DP3 档位) 5．测试互锁功能。锁定测试卡的设备将会语音提示“检测未通过“。 6．测试一进一出。合法卡允许间隔读卡时间为 10 秒，超时系统会提 示“此卡已入场“ 或“此卡已出厂”。系统重启后，所有进出标记 将自动清除。 完成以上步骤，系脱即可投入正常使用。
