53动量传递和热量传递的类比及相似理论基础

传热学第七版知识点总结●绪论●热传递的基本方式●导热（热传导）●产生条件●有温差●有接触●导热量计算式●重要的物理量Rt—热阻●热对流●牛顿冷却公式●h—表面传热系数●Rh—既1➗h—单位表面积上的对流传热热阻●热辐射●斯蒂芬—玻尔茨曼定律●黑体辐射力Eb●斯蒂芬—玻尔茨曼常量（5678）●实际物体表面发射率（黑度）●传热过程●k为传热系数p5●第一章：导热理论基础●基本概念●温度场●t=f（x，y，z，t）●稳态导热与非稳态导热●等温面与等温线（类比等高线）●温度梯度●方向为法线●gradt●指向温度增加的方向●热流（密度）矢量●直角坐标系●圆柱坐标系●圆球坐标系●傅里叶定律●适用条件：各向同性物体●公式见p12●热导率●注意多孔材料的导温系数●导热微分方程式●微元体的热平衡●热扩散率●方程简化问题p19●有无穷多个解●导热过程的单值性条件●几何条件●物理条件●导热过程的热物性参数●时间条件●也叫初始条件●边界条件●第一类边界条件●已知温度分布●第二类边界条件●已知热分布●第三类边界条件●已知tf和h●第二章：稳态导热●通过平壁的导热●第一类边界条件●温度只沿厚度发生变化，H和W远大于壁厚●第三类边界条件●已知tf1和2，h1和2●通过复合平壁的导热●具有内热源的平壁导热●通过圆筒壁的导热●公式见p37●掌握计算公式及传热过程●掌握临界热绝缘直径dc●通过肋壁的导热●直肋●牛顿冷却公式●环肋●肋片效率●通过接触面的导热●了解接触热阻Rc●二维稳态导热●了解简化计算方法●形状因子S●第三章：非稳态导热●非稳态导热过程的类型和特点●了解过程●了解变化阶段●无限大平壁的瞬态导热●加热或冷却过程的分析解法●表达式及物理意义●傅立叶数Fo●毕渥准则Bi●集总参数法●应用条件●见课本p69●物理意义●见课本p70●半无限大物体的瞬态导热●其他形状物体的瞬态导热●周期性非稳态导热●第四章：导热数值解法基础●建立离散方程的方法●有限差分法●一阶截差公式p91●控制容积法●根据傅立叶定律表示导热量●稳态导热的数值计算●节点方程的建立●热平衡法●勿忽略边界节点●非稳态导热的数值计算●显式差分●勿忽略稳定性要求●隐式差分●第五章：对流传热分析●对流传热概述●流动的起因和状态●起因●自然对流●受迫对流●流速快强度大h高●状态●层流●紊流●采用较多●流体的热物理性质●热物性●比热容●热导率●液体大于气体●密度●黏度●大了不利于对流传热●液体●温度越高黏度越低●气体●温度越高黏度越大●定性温度●流体温度●主流温度●管道进出口平均温度●容积平均温度●壁表面温度●流体温度与壁面温度的算数平均值●流体的相变●相变传热●传热表面几何因素●壁面形状●长度●定型长度l●粗糙度●流体的相对位置●外部流动●外掠平板●外掠圆管及管束●内部流动●管内流动●槽内流动●对流传热微分方程组●对流传热过程微分方程式●见课本p116公式5-2●第一类边界条件●已知壁温●第二类边界条件●已知热流密度q●连续性方程●质量流量M的概念●p117公式5-3●二维常物性不可压缩流体稳态流动连续性方程●动量守恒微分方程式●动量守恒方程式●p118公式5-4●N- S方程●注意各项的含义●能量守恒微分方程式●四种热量●导热量●热对流传递的能量●表面切向应力对微元体做功的热（耗散热）●内热源产生的热●方程式p119公式5-5●边界层对流传热微分方程组●流动边界层●层流边界层●紊流边界层●层流底层（黏性底层）●会画分布规律●热边界层●也称温度边界层●会画分布规律●数量级分析与边界层微分方程●普朗特数Pr的概念●外掠平板层流传热边界层微分方程式分析解简述●熟记雷诺准则●努谢尔特数Nu含义●动量传递和热量传递的类比●两传类比见p132内容较多●动量传递●掌握雷诺类比率●热量传递●掌握柯尔朋类比率●相似理论基础●三个相似原理●同类物理现象●同名的已定特征数相等●单值性条件相似●初始条件●边界条件●几何条件●物理条件●对流传热过程的数值求解方法简介p145 ●第六章：单相流体对流传热●会用准则关联式计算h●p162例题●确定定性温度，定型尺寸●查物性参数计算Re●附录2●选择准则关联式●p160公式6-4●第七章：凝结与沸腾传热●凝结传热●形成和传热模式的不同●珠状凝结●膜状凝结●了解影响因素●了解关联式的应用●沸腾传热●了解换热机理●掌握大空间沸腾曲线●影响因素●计算方法●热管●了解工作原理●第八章：热辐射的基本定律●基本概念●理解●热辐射的本质●热辐射的特点●掌握概念●黑体●灰体●漫射体●发射率●吸收率●热辐射的基本定律●重点掌握●维恩位移定律●斯蒂芬-玻尔兹曼定律●基尔霍夫定律●漫灰表面发射率等于吸收率●第九章：辐射传热计算●任意两黑表面之间的辐射换热量●角系数●用代数法进行计算●空间热阻●封闭空腔法●三个黑表面之间的辐射换热●掌握热阻网格图●灰表面间●辐射换热●基尔霍夫定律计算●掌握三个灰表面●有效辐射●掌握概念●表面热阻●绝热面重辐射面●遮热板工作原理及应用●气体辐射特点●第十章：传热和换热器●通过肋壁的传热●了解计算方法●复合传热时的传热计算●传热的强化和削弱●了解措施●换热器的形式和基本构造●了解分类●平均温度差●掌握LMTD方法●换热器计算●对数平均温差法●掌握传热单元数法p305 ●换热器性能评价简述。

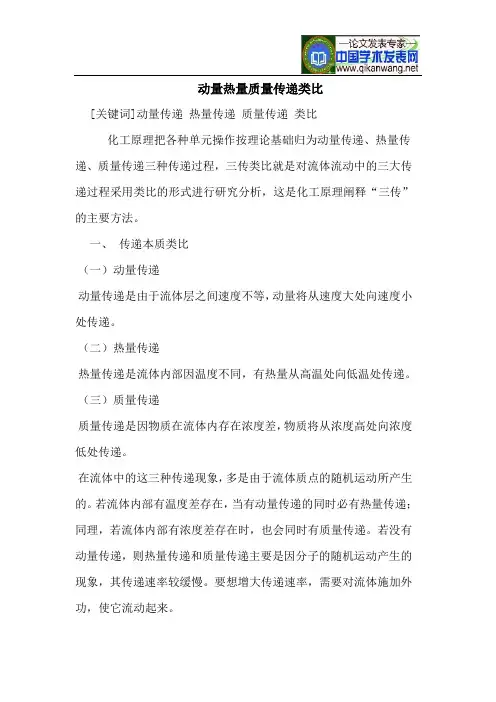

动量热量质量传递类比[关键词]动量传递热量传递质量传递类比化工原理把各种单元操作按理论基础归为动量传递、热量传递、质量传递三种传递过程，三传类比就是对流体流动中的三大传递过程采用类比的形式进行研究分析，这是化工原理阐释“三传”的主要方法。

一、传递本质类比（一）动量传递动量传递是由于流体层之间速度不等，动量将从速度大处向速度小处传递。

（二）热量传递热量传递是流体内部因温度不同，有热量从高温处向低温处传递。

（三）质量传递质量传递是因物质在流体内存在浓度差，物质将从浓度高处向浓度低处传递。

在流体中的这三种传递现象，多是由于流体质点的随机运动所产生的。

若流体内部有温度差存在，当有动量传递的同时必有热量传递；同理，若流体内部有浓度差存在时，也会同时有质量传递。

若没有动量传递，则热量传递和质量传递主要是因分子的随机运动产生的现象，其传递速率较缓慢。

要想增大传递速率，需要对流体施加外功，使它流动起来。

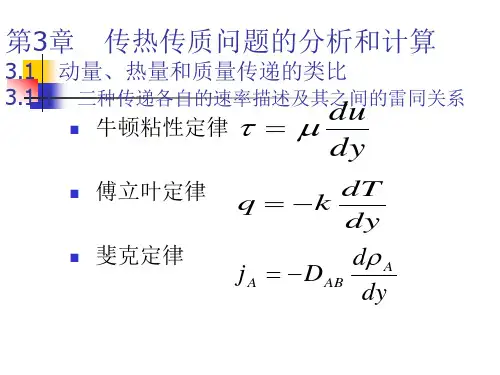

二、基础定律数学模型类比（一）动量传递的牛顿粘性定律根据实验测定，内摩擦力f与粘度μ、平板面积a，以及速度梯度有如下关系：令则式中：τ——内摩擦应力，pa；μ——流体的粘度，pa·s；——法向速度梯度，1/s。

上式所表示的关系称为牛顿粘性定律。

它的物理意义是流体流动时产生的内摩擦应力与法向速度梯度成正比。

上式可改写为，为单位体积流体的动量，为动量梯度。

因此，剪应力可看作单位时间单位面积的动量，称为动量传递速率，与动量梯度成正比。

（二）热量传递的傅立叶定律物系内的温度梯度是热传导的推动力。

傅立叶定律是热传导的基本定律，它表示热传导的速率与温度梯度和垂直于热流方向的导热面积成正比。

即或图2：温度梯度与傅立叶定律式中：q——传热速率，w；λ——导热系数，w/（m·k）或w/（m·℃）；a——导热面积，垂直于热流方向截面积；——温度梯度，℃/m。

式中的负号表示热流方向与温度梯度方向相反（三）质量传递的费克扩散定律当物质a在介质b中发生扩散时，任一点处物质a的扩散速率（通量）与该位置上a的浓度梯度成正比，即图3:两种气体相互扩散式中：ja——组分a的扩散速率（扩散通量）；——组分a扩散方向z上浓度梯度；dab——比例系数，也称组分a在a、b双组分混合物系中的扩散系数，m2/s。

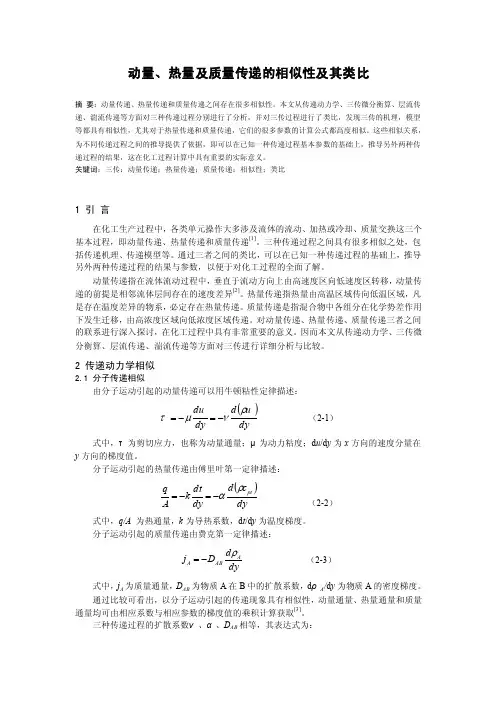

动量、热量及质量传递的相似性及其类比摘 要：动量传递、热量传递和质量传递之间存在很多相似性。

本文从传递动力学、三传微分衡算、层流传递、湍流传递等方面对三种传递过程分别进行了分析，并对三传过程进行了类比，发现三传的机理，模型等都具有相似性，尤其对于热量传递和质量传递，它们的很多参数的计算公式都高度相似。

这些相似关系，为不同传递过程之间的推导提供了依据，即可以在已知一种传递过程基本参数的基础上，推导另外两种传递过程的结果，这在化工过程计算中具有重要的实际意义。

关键词：三传；动量传递；热量传递；质量传递；相似性；类比1 引 言在化工生产过程中，各类单元操作大多涉及流体的流动、加热或冷却、质量交换这三个基本过程，即动量传递、热量传递和质量传递[1]。

三种传递过程之间具有很多相似之处，包括传递机理、传递模型等。

通过三者之间的类比，可以在已知一种传递过程的基础上，推导另外两种传递过程的结果与参数，以便于对化工过程的全面了解。

动量传递指在流体流动过程中，垂直于流动方向上由高速度区向低速度区转移，动量传递的前提是相邻流体层间存在的速度差异[2]。

热量传递指热量由高温区域传向低温区域，凡是存在温度差异的物系，必定存在热量传递。

质量传递是指混合物中各组分在化学势差作用下发生迁移，由高浓度区域向低浓度区域传递。

对动量传递、热量传递、质量传递三者之间的联系进行深入探讨，在化工过程中具有非常重要的意义。

因而本文从传递动力学、三传微分衡算、层流传递、湍流传递等方面对三传进行详细分析与比较。

2 传递动力学相似2.1 分子传递相似由分子运动引起的动量传递可以用牛顿粘性定律描述：()dy ud dy duρνμτ-=-= （2-1）式中，τ为剪切应力，也称为动量通量；μ为动力粘度；d u /d y 为x 方向的速度分量在y 方向的梯度值。

分子运动引起的热量传递由傅里叶第一定律描述：()dy c d dy dt k A q pt ρα-=-= （2-2）式中，q/A 为热通量，k 为导热系数，d t /d y 为温度梯度。

动量、热量及质量传递的类似性及类比律
化工原理把各种单元操作按理论基础归为动量传递、热量传递、质量传递三种传递过程，三传类比就是对流体流动中的三大传递过程采用类比的形式进行研究分析，这是化工原理阐释“三传”的主要方法。

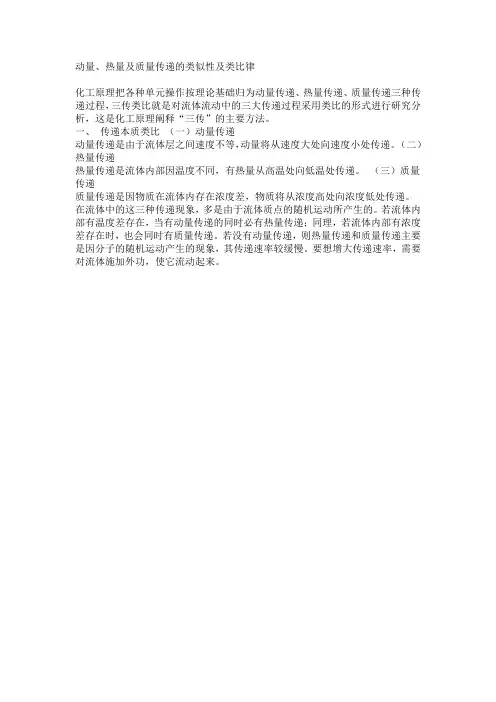

一、传递本质类比（一）动量传递
动量传递是由于流体层之间速度不等，动量将从速度大处向速度小处传递。

（二）热量传递
热量传递是流体内部因温度不同，有热量从高温处向低温处传递。

（三）质量传递
质量传递是因物质在流体内存在浓度差，物质将从浓度高处向浓度低处传递。

在流体中的这三种传递现象，多是由于流体质点的随机运动所产生的。

若流体内部有温度差存在，当有动量传递的同时必有热量传递；同理，若流体内部有浓度差存在时，也会同时有质量传递。

若没有动量传递，则热量传递和质量传递主要是因分子的随机运动产生的现象，其传递速率较缓慢。

要想增大传递速率，需要对流体施加外功，使它流动起来。

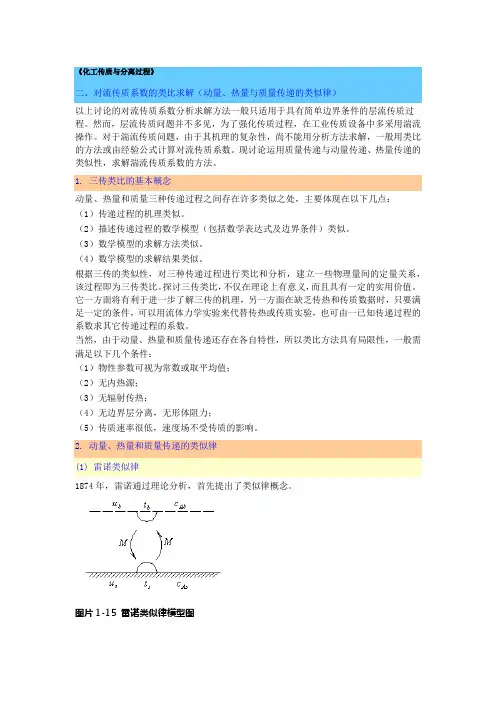

《化工传质与分离过程》二、对流传质系数的类比求解（动量、热量与质量传递的类似律）以上讨论的对流传质系数分析求解方法一般只适用于具有简单边界条件的层流传质过程。

然而，层流传质问题并不多见，为了强化传质过程，在工业传质设备中多采用湍流操作。

对于湍流传质问题，由于其机理的复杂性，尚不能用分析方法求解，一般用类比的方法或由经验公式计算对流传质系数。

现讨论运用质量传递与动量传递、热量传递的类似性，求解湍流传质系数的方法。

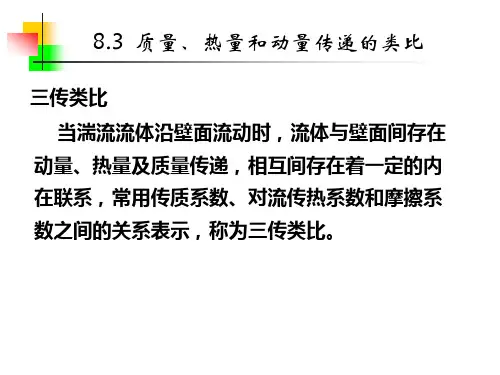

1. 三传类比的基本概念动量、热量和质量三种传递过程之间存在许多类似之处，主要体现在以下几点：（1）传递过程的机理类似。

（2）描述传递过程的数学模型（包括数学表达式及边界条件）类似。

（3）数学模型的求解方法类似。

（4）数学模型的求解结果类似。

根据三传的类似性，对三种传递过程进行类比和分析，建立一些物理量间的定量关系，该过程即为三传类比。

探讨三传类比，不仅在理论上有意义，而且具有一定的实用价值。

它一方面将有利于进一步了解三传的机理，另一方面在缺乏传热和传质数据时，只要满足一定的条件，可以用流体力学实验来代替传热或传质实验，也可由一已知传递过程的系数求其它传递过程的系数。

当然，由于动量、热量和质量传递还存在各自特性，所以类比方法具有局限性，一般需满足以下几个条件：（1）物性参数可视为常数或取平均值；（2）无内热源；（3）无辐射传热；（4）无边界层分离，无形体阻力；（5）传质速率很低，速度场不受传质的影响。

2. 动量、热量和质量传递的类似律(1) 雷诺类似律1874年，雷诺通过理论分析，首先提出了类似律概念。

图片1-15 雷诺类似律模型图图片1-15所示为雷诺类似律的模型图。

雷诺认为，当湍流流体与壁面间进行动量、热量和质量传递时，湍流中心一直延伸到壁面，故雷诺类似律为单层模型。

设单位时间单位面积上，流体与壁面间所交换的质量为M ，若湍流中心处流体的速度、温度和浓度分别为u b 、f b 和c Ab ，壁面上的速度、温度和浓度分别为u s 、f s 和c As ，则单位时间单位面积上交换的动量为即交换的热量为即组分A 交换质量为即由于单位时间单位面积上所交换的质量相同，联立以上三式得或写成（1-124）即（1-125）式中称为传质的斯坦顿数，它与传热的斯坦顿数相对应。

第五章对流换热分析通过本章的学习，读者应熟练掌握对流换热的机理及其影响因素，边界层概念及其应用，以及在相似理论指导下的实验研究方法，进一步提出针对具体换热过程的强化传热措施。

5.1 内容提要及要求5.1.1 对流换热概述1．定义及特性对流换热指流体与固体壁直接接触时所发生的热量传递过程。

在对流换热过程中，流体内部的导热与对流同时起作用。

牛顿冷却公式q h(t w t f ) 是计算对流换热量的基本公式，但它仅仅是对流换热表面传热系数h 的定义式。

研究对流换热的目的是揭示表面传热系数与影响对流换热过程相关因素之间的内在关系，并能定量计算不同形式对流换热问题的表面传热系数及对流换热量。

2．影响对流换热的因素（1）流动的起因：流体因各部分温度不同而引起密度差异所产生的流动称为自然对流，而流体因外力作用所产生的流动称为受迫对流，通常其表面传热系数较高。

（2）流动的状态：流体在壁面上流动存在着层流和紊流两种流态。

（3）流体的热物理性质：流态的热物性主要指比热容、导热系数、密度、粘度等，它们因种类、温度、压力而变化。

（4）流体的相变：冷凝和沸腾是两种最常见的相变换热。

（5）换热表面几何因素：换热表面的形状、大小、相对位置及表面粗糙度直接影响着流体和壁面之间的对流换热。

综上所述，可知表面传热系数是如下参数的函数h f u, t w , t f , , c p , ,,, l这说明表征对流换热的表面传热系数是一个复杂的过程量，不同的换热过程可能千差万别。

3．分析求解对流换热问题分析求解对流换热问题的实质是获得流体内的温度分布和速度分布，尤其是近壁处流体内的温度分布和速度分布，因为在对流换热问题中“流动与换热是密不可分”的。

同时，分析求解的前提是给出正确地描述问题的数学模型。

在已知流体内的温度分布后，可按如下的对流换热微分方程获得壁面局部的表面传热系数由上式可有h xtt x yW/(m 2 K)w,x其中为过余温度，h xxyW/(m 2 K)w,x对流换热问题的边界条件有两类，第一类为壁温边界条件，即壁温分布为已知，待求的是流体的壁面法向温度梯度；第二类为热流边界条件，即已知壁面热流密度，待求的是壁温。

(0-4)第五章 对流传热分析q = h (t w — t f ) W/m 2 =h (t w — t f ) A W、流动的起因和流动状态、流体的热物理性质本书采用国际单位制，各热物性的单位)如下: 1 •密度 p , k g / m 3; 2 •定压比热容C p , kJ /(k g K); 3.动力黏度Ns / m 2或 kg /( s m)u / y运动黏度=卩/pm 2/s4. 体积膨胀系数 ，1/ K;比体积v ，m 3/kg1v1v TpT P理想气体 =1/T ，对液体或蒸汽，由实验测定，可查附录物性表。

5.热导率入，W /(m K) ; a ， m 2/s 。

第一节对流传热概述图5-1几种常见的换热设备示意图、流体的相变四、换热表面几何因素h f u,t w, t f, ,C p, , , ,l (5-1)第二节对流传热微分方程组、对流传热过程微分方程式式中图5-3连续性方程的推导x 方向：M x udyM x M x dx M x x dxxy 方向：M y vdxM y M y dy M ydyy (5-3)、动量微分方程式tq xy w ,xW/m 2(1)q xh x (t wt f )xh x t x⑵th x tt xy w,x(5-2a)t t wh x ---------------------------Xy w,x(5-2b)其中wf x't f t w 01、连续性方程Y 卅严霧如图5-4动量微分方程的推导dxdy DUd(1) 微元体的质量X加速度：Du u u u= u v——d x yDv v v v= u v——d x y(2) 微元体所受的外力：体积力：X dx dyY dx dy表面力：(——-——汪)dx dyx y(—y——y ) dx dyy xu u u x yx x 方向：P ( u v ) = X + ----------------------------x y x yx y yx22z uuu 、p u u P (u v ) =X —+ 2 2 x yxxy22,vv v 、p v v P (uv ):=Y —+22 xyyxy(1)(2) (3)⑷vvvy xyy 方向： P ( u v ) = 丫 + —(5-4a)(4)黏滞x方向导入的净能量三(x+ x dx ) xy方向导入的净能量三2ydx dyx方向热对流传递的净能量三x—(x+ x dx) xdx dy⑴惯性力项，即质量与加速度之积；(2)体积力；⑶压强梯度; 力。

动量传递、热量传递与质量传递的类似性摘要：对动量、热量与质量传递的类似性进行了介绍，并阐述了传递过程中的类似律。

关键字：似类似性；类律；牛顿流体Abstract : The article mainly introduces the similarity and describs a similarlawof the momentum, heat andmass transfer, Then Solves theturbulentmass transfer coefficient based on the applicationofmass transferandheat transfersimilarity.Keywords: Similarity ; law of similarity ; newtonian fluid传递现象是自然界和工程技术中普遍存在的现象。

通常所说的平衡状态，是指物系内具有强度性质的物理量，如温度、组分浓度等不存在梯度而言。

对于任何处于不平衡状态的物系，一定会有某些物理量由高强度区向低强度区转移。

传递过程特指物理量朝平衡转移的过程。

在传递过程中传递的物理量有动量、热量、质量和电量等。

动量传递——在垂直于实际流体流动方向上，动量由高速度区向低速度区的转移。

热量传递——热量由高温度区向低温度区的转移。

质量传递——物系中一个或几个组分由高浓度区向低浓度区的转移。

由此可见，动量、热量与质量传递之所以发生，是由于物系内部存在着速度、温度和浓度梯度的缘故。

动量、热量与质量传递是一种探讨速率的科学，三者之间具有许多类似之处，它们不但可以用类似的数学模型来描述，而且描述三者的一些物理量之间还存在着某些定量关系。

这些类似关系和变量关系[1-3]会使研究三种传递过程的问题得以简化。

1动量、热量与质量传递的类似性[4]动量、热量与质量的传递，既可以由分子的微观运动引起，也可由漩涡混合造成的流体微团的宏观运动引起。
