球磨机工作原理球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、化工、建材等行业。

它通过回转的圆筒内装有一定数量的磨料（钢球、钢棒等），将物料进行研磨和混合，达到所需的研磨效果。

下面将详细介绍球磨机的工作原理。

1. 设备结构球磨机主要由进料装置、排料装置、旋转装置、传动装置、电气控制装置等组成。

其中，进料装置将物料送入磨筒内，排料装置将研磨后的物料排出，旋转装置使磨筒产生旋转运动，传动装置传递动力，电气控制装置控制设备的运行。

2. 工作原理球磨机的工作原理可以分为两个阶段：研磨阶段和排料阶段。

（1）研磨阶段：当球磨机启动时，电机通过传动装置带动磨筒进行旋转。

在磨筒内，装有一定数量的磨料和物料。

磨料（钢球）的直径一般较大，与磨筒内壁之间存在一定的间隙。

当磨筒旋转时，磨料受到离心力的作用，沿着磨筒内壁上升，并随着磨筒的旋转下落。

在这个过程中，磨料与物料发生碰撞、摩擦和研磨作用，使物料逐渐研磨细化。

（2）排料阶段：当物料达到一定细度后，会从磨筒的一端通过排料装置排出。

排料装置一般由螺旋输送器和出料口组成。

螺旋输送器将研磨后的物料从磨筒中输送至出料口，完成物料的排出。

3. 影响因素球磨机的研磨效果受到多种因素的影响，包括磨料种类、磨料与物料的比例、磨筒的转速、物料的硬度和湿度等。

下面简要介绍几个重要的影响因素：（1）磨料种类：磨料种类的选择直接影响到研磨效果。

常用的磨料有钢球、钢棒等。

不同的磨料对物料的研磨效果有所差异，需要根据具体的物料性质来选择合适的磨料。

（2）磨料与物料的比例：磨料与物料的比例也会影响到研磨效果。

一般情况下，磨料的比例较大，可以提高研磨效率和研磨细度。

但过高的磨料比例可能会导致研磨效果不稳定。

（3）磨筒的转速：磨筒的转速决定了磨料的受力状态和物料的停留时间。

较高的转速可以增加磨料与物料的碰撞频率，加快研磨速度。

但过高的转速可能会导致物料过度研磨而产生过细的颗粒。

（4）物料的硬度和湿度：物料的硬度和湿度也会对研磨效果产生影响。

球磨机的工作原理球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、化工、建材等行业。

它通过旋转容器内的钢球或其他磨料，对物料进行研磨、混合和分散，从而达到细磨和均质的效果。

下面将详细介绍球磨机的工作原理。

1. 结构组成球磨机主要由进料装置、转筒、出料装置、传动装置、电机和控制系统等组成。

进料装置将物料送入转筒，转筒内装有磨料，电机通过传动装置带动转筒旋转，磨料在转筒内不断研磨物料，最后通过出料装置排出研磨后的物料。

2. 工作原理球磨机的工作原理可以分为两个阶段：研磨阶段和排料阶段。

2.1 研磨阶段物料经过进料装置进入转筒内，同时转筒开始旋转。

转筒内装有一定数量和大小的钢球或其他磨料。

在转筒的离心力和摩擦力的作用下，钢球被抛起并落下，对物料进行冲击和研磨。

磨料与物料的相互碰撞和摩擦不断细化物料，使其逐渐达到所需的粒度。

同时，磨料的不断滚动和旋转还可以使物料得到充分的混合和分散，提高研磨效果。

2.2 排料阶段当物料达到所需的粒度后，通过出料装置从转筒中排出。

排料装置通常位于转筒的一端，可以根据需要调节排料速度和粒度。

排出的物料经过筛网或分级器进行分级，得到符合要求的细粉料或产品。

3. 功能特点球磨机具有以下功能特点：3.1 研磨效果好球磨机采用钢球或其他磨料进行研磨，磨料与物料的相互碰撞和摩擦可以使物料得到充分的细磨，粒度均匀，产品质量好。

3.2 适用范围广球磨机适用于各种物料的研磨，包括干磨和湿磨。

根据物料的特性和要求，可以选择不同的磨料和研磨介质，以满足不同的生产需求。

3.3 生产效率高球磨机具有较高的生产效率，可以连续进行研磨操作。

同时，由于磨料的不断滚动和旋转，可以使物料得到充分的混合和分散，提高生产效果。

3.4 操作简便球磨机的操作相对简单，只需通过控制系统控制进料量、转筒转速和排料速度等参数即可。

同时，球磨机的维护保养也相对方便。

4. 应用领域球磨机广泛应用于矿山、冶金、化工、建材等行业。

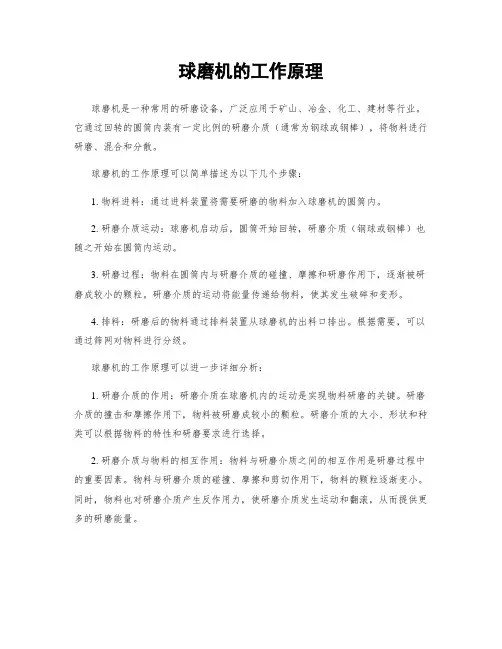

球磨机的工作原理球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、化工、建材等行业。

它通过回转的圆筒内装有一定比例的研磨介质（通常为钢球或钢棒），将物料进行研磨、混合和分散。

球磨机的工作原理可以简单描述为以下几个步骤：1. 物料进料：通过进料装置将需要研磨的物料加入球磨机的圆筒内。

2. 研磨介质运动：球磨机启动后，圆筒开始回转，研磨介质（钢球或钢棒）也随之开始在圆筒内运动。

3. 研磨过程：物料在圆筒内与研磨介质的碰撞、摩擦和研磨作用下，逐渐被研磨成较小的颗粒。

研磨介质的运动将能量传递给物料，使其发生破碎和变形。

4. 排料：研磨后的物料通过排料装置从球磨机的出料口排出。

根据需要，可以通过筛网对物料进行分级。

球磨机的工作原理可以进一步详细分析：1. 研磨介质的作用：研磨介质在球磨机内的运动是实现物料研磨的关键。

研磨介质的撞击和摩擦作用下，物料被研磨成较小的颗粒。

研磨介质的大小、形状和种类可以根据物料的特性和研磨要求进行选择。

2. 研磨介质与物料的相互作用：物料与研磨介质之间的相互作用是研磨过程中的重要因素。

物料与研磨介质的碰撞、摩擦和剪切作用下，物料的颗粒逐渐变小。

同时，物料也对研磨介质产生反作用力，使研磨介质发生运动和翻滚，从而提供更多的研磨能量。

3. 研磨介质与物料的分散作用：在球磨机内，研磨介质的运动还可以使物料得到有效的分散。

研磨介质的撞击和翻滚作用下，物料的团聚结构被破坏，颗粒之间的间隙增大，有利于物料的分散和混合。

4. 研磨过程的控制：为了实现更好的研磨效果，可以通过调整球磨机的转速、进料量和研磨介质的种类、大小等参数来控制研磨过程。

同时，球磨机内还可以加入一些辅助剂，如分散剂、润滑剂等，以改善研磨效果。

总结起来，球磨机的工作原理是通过回转的圆筒和研磨介质的运动，将物料进行研磨、混合和分散。

研磨介质的撞击、摩擦和翻滚作用下，物料的颗粒逐渐变小，团聚结构被破坏，从而实现了研磨的目的。

通过调整球磨机的参数和加入辅助剂，可以进一步控制研磨过程，提高研磨效果。

展开编辑本段机器名称球磨机 (ball grinding mill)球磨机是物料被破碎之后，再进行粉碎的关键设备。

球磨机是工业生产中广泛使用的高细磨机械之一。

其种类有很多，如手球磨机，卧式球磨机，球磨机轴瓦，节能球磨机，溢流型球磨机，陶瓷球磨机，格子球磨机等。

球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分球磨机为干式和湿式两种磨矿方式。

根据排矿方式不同，可分格子型和溢流型两种。

编辑本段工作原理球磨机在加气混凝土原料制备中最重要的设备就是球磨机，他用于石灰，石膏，砂，矿渣等物料的粉磨。

物料只有经过粉磨并到要求细度后才能进行充分混合相互作用，才能使制品达到强度，粉磨是加气混凝土生产中的重要程序，粉磨过程耗电量大，球磨机一般是加气混凝土工厂中电机容量最大的设备。

球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，筒体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与筒体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段，根据研磨物料的粒度加以选择，物料由磨机进料端空心轴装入筒体内，当球磨机简体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它帖附近筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。

球磨机所用钢球物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。

物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。

粉状物通过卸料箅板排出，完成粉磨作业。

筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度教大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入第一仓时候被钢球击碎，物料进入第二仓时候，钢端对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料进行磨细时候，如砂二号矿渣，粗粉煤灰，磨机筒体可不设隔板，成为一个单仓筒磨，研磨体积也可之用钢段。

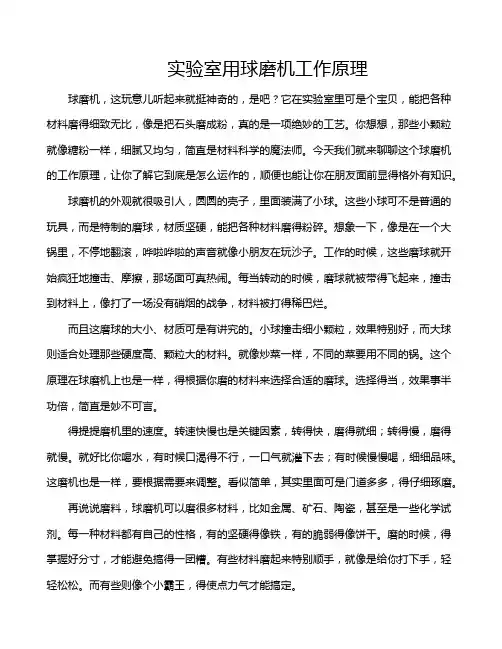

实验室用球磨机工作原理球磨机，这玩意儿听起来就挺神奇的，是吧？它在实验室里可是个宝贝，能把各种材料磨得细致无比，像是把石头磨成粉，真的是一项绝妙的工艺。

你想想，那些小颗粒就像糖粉一样，细腻又均匀，简直是材料科学的魔法师。

今天我们就来聊聊这个球磨机的工作原理，让你了解它到底是怎么运作的，顺便也能让你在朋友面前显得格外有知识。

球磨机的外观就很吸引人，圆圆的壳子，里面装满了小球。

这些小球可不是普通的玩具，而是特制的磨球，材质坚硬，能把各种材料磨得粉碎。

想象一下，像是在一个大锅里，不停地翻滚，哗啦哗啦的声音就像小朋友在玩沙子。

工作的时候，这些磨球就开始疯狂地撞击、摩擦，那场面可真热闹。

每当转动的时候，磨球就被带得飞起来，撞击到材料上，像打了一场没有硝烟的战争，材料被打得稀巴烂。

而且这磨球的大小、材质可是有讲究的。

小球撞击细小颗粒，效果特别好，而大球则适合处理那些硬度高、颗粒大的材料。

就像炒菜一样，不同的菜要用不同的锅。

这个原理在球磨机上也是一样，得根据你磨的材料来选择合适的磨球。

选择得当，效果事半功倍，简直是妙不可言。

得提提磨机里的速度。

转速快慢也是关键因素，转得快，磨得就细；转得慢，磨得就慢。

就好比你喝水，有时候口渴得不行，一口气就灌下去；有时候慢慢喝，细细品味。

这磨机也是一样，要根据需要来调整。

看似简单，其实里面可是门道多多，得仔细琢磨。

再说说磨料，球磨机可以磨很多材料，比如金属、矿石、陶瓷，甚至是一些化学试剂。

每一种材料都有自己的性格，有的坚硬得像铁，有的脆弱得像饼干。

磨的时候，得掌握好分寸，才能避免搞得一团糟。

有些材料磨起来特别顺手，就像是给你打下手，轻轻松松。

而有些则像个小霸王，得使点力气才能搞定。

说完磨机的运作，不得不提的是它的应用。

球磨机在实验室里的地位可不低，尤其是在材料研究、粉体加工方面，是不可或缺的工具。

无论是做新材料的研究，还是开发新产品，球磨机都是个得力助手。

就好像你上学时，没个好文具，怎么能写出漂亮的字呢？这磨机就相当于材料科学家的好文具，必不可少。

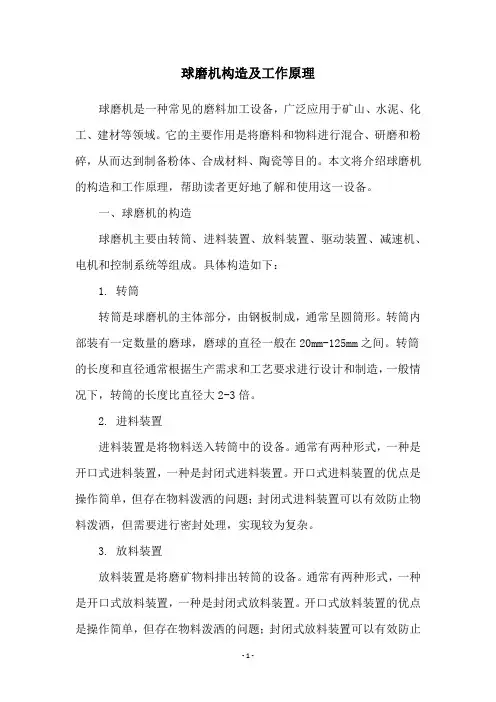

球磨机构造及工作原理球磨机是一种常见的磨料加工设备，广泛应用于矿山、水泥、化工、建材等领域。

它的主要作用是将磨料和物料进行混合、研磨和粉碎，从而达到制备粉体、合成材料、陶瓷等目的。

本文将介绍球磨机的构造和工作原理，帮助读者更好地了解和使用这一设备。

一、球磨机的构造球磨机主要由转筒、进料装置、放料装置、驱动装置、减速机、电机和控制系统等组成。

具体构造如下：1. 转筒转筒是球磨机的主体部分，由钢板制成，通常呈圆筒形。

转筒内部装有一定数量的磨球，磨球的直径一般在20mm-125mm之间。

转筒的长度和直径通常根据生产需求和工艺要求进行设计和制造，一般情况下，转筒的长度比直径大2-3倍。

2. 进料装置进料装置是将物料送入转筒中的设备。

通常有两种形式，一种是开口式进料装置，一种是封闭式进料装置。

开口式进料装置的优点是操作简单，但存在物料泼洒的问题；封闭式进料装置可以有效防止物料泼洒，但需要进行密封处理，实现较为复杂。

3. 放料装置放料装置是将磨矿物料排出转筒的设备。

通常有两种形式，一种是开口式放料装置，一种是封闭式放料装置。

开口式放料装置的优点是操作简单，但存在物料泼洒的问题；封闭式放料装置可以有效防止物料泼洒，但需要进行密封处理，实现较为复杂。

4. 驱动装置驱动装置是球磨机的动力来源，通常由电机、减速机和联轴器等部件组成。

电机通过联轴器带动减速机，减速机再通过齿轮传动带动转筒旋转。

驱动装置的功率和转速根据生产需求和工艺要求进行设计和选择。

5. 减速机减速机是将电机的高速旋转转换为转筒的低速旋转的设备，通常采用齿轮减速机。

减速机具有传动效率高、噪声小、寿命长等优点。

6. 电机电机是球磨机的动力来源，通常采用交流电机或直流电机。

电机的功率和转速根据生产需求和工艺要求进行设计和选择。

7. 控制系统控制系统用于对球磨机进行自动控制和监控，通常包括控制器、传感器、执行器等部件。

控制系统可以实现进料量、放料量、转速等参数的自动控制和调节，提高生产效率和质量。

1.1 球磨机工作原理及研磨体运动的基本状态1.1.1 球磨机工作原理球磨机的主要工作部分是一个装在两个大型轴承上并水平放置的回转圆筒，筒体用隔仓板分成几个仓室，在各仓内装有一定形状和大小的研磨体。

研磨体一般为钢球、钢锻、钢棒、卵石、砾石和瓷球等。

为了防止筒体被磨损，在筒体内壁装有衬板。

图1 磨机粉磨物料的作用当球磨机回转时，研磨体在离心力和与筒体内壁的衬板面产生的摩擦力的作用下，贴附在筒体内壁的衬板面上，随筒体一起回转，并被带到一定高度（如图1所示），在重力作用下自由下落，下落时研磨体像抛射体一样，冲击底部的物料把物料击碎。

研磨体上升、下落的循环运动是周而复始的。

此外，在磨机回转的过程中，研磨体还产生滑动和滚动，因而研磨体、衬板与物料之间发生研磨作用，使物料磨细。

由于进料端不断喂入新物料，使进料与出料端物料之间存在着料面差能强制物料流动，并且研磨体下落时冲击物料产生轴向推力也迫使物料流动，另外磨内气流运动也帮助物料流动。

因此，磨机筒体虽然是水平放置，但物料却可以由进料端缓慢地流向出料端，完成粉磨作业。

1.1.2研磨体运动的基本状态球磨机筒体的回转速度和研磨体的填充率对于粉磨物料的作用影响很大。

当筒体以不同转速回转时，筒体内的研磨体可能出现三种基本状态，如图7.2所示。

图7.2(a)，转速太慢，研磨体和物料因摩擦力被筒体带到等于动摩擦角的高度时，研磨体和物料就下滑，称为“倾泻状态”，对物料有研磨作用，但对物料的冲击作用很小，因而使粉磨效率不佳；图7.2(c)，转速太快，研磨体和物料在其惯性离心力的作用下图7.2 筒体转速对研磨体运动的影响（a）低转速；（b）适宜转速；（c）高转速贴附筒体一起回转（作圆周运动），称为“周转状态”，研磨体对物料起不到冲击和研磨作用；图7.2(b)，转速比较适宜，研磨体提升到一定高度后抛落下来，称为“抛落状态”，研磨体对物料较大的冲击和研磨作用，粉磨效率高。

实际上，研磨体的运动状态是很复杂的，有贴附在磨机筒壁向上的运动；有沿筒壁和研磨体层向下的滑动；有类似抛射体的抛落运动；有绕自身轴线的自转运动以及滚动等。

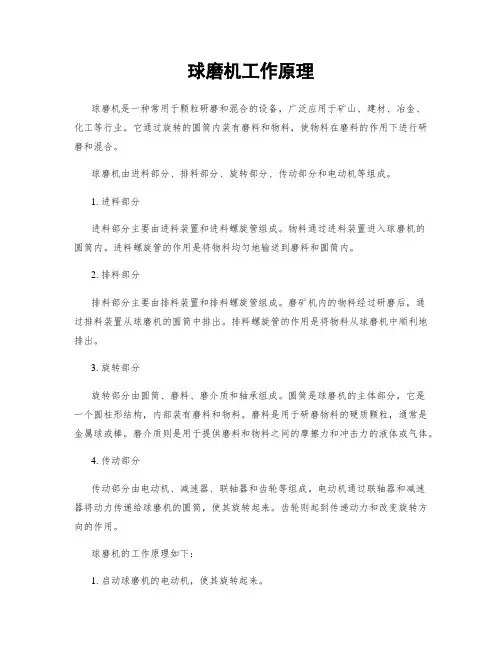

球磨机工作原理球磨机是一种常用于颗粒研磨和混合的设备，广泛应用于矿山、建材、冶金、化工等行业。

它通过旋转的圆筒内装有磨料和物料，使物料在磨料的作用下进行研磨和混合。

球磨机由进料部分、排料部分、旋转部分、传动部分和电动机等组成。

1. 进料部分进料部分主要由进料装置和进料螺旋管组成。

物料通过进料装置进入球磨机的圆筒内。

进料螺旋管的作用是将物料均匀地输送到磨料和圆筒内。

2. 排料部分排料部分主要由排料装置和排料螺旋管组成。

磨矿机内的物料经过研磨后，通过排料装置从球磨机的圆筒中排出。

排料螺旋管的作用是将物料从球磨机中顺利地排出。

3. 旋转部分旋转部分由圆筒、磨料、磨介质和轴承组成。

圆筒是球磨机的主体部分，它是一个圆柱形结构，内部装有磨料和物料。

磨料是用于研磨物料的硬质颗粒，通常是金属球或棒。

磨介质则是用于提供磨料和物料之间的摩擦力和冲击力的液体或气体。

4. 传动部分传动部分由电动机、减速器、联轴器和齿轮等组成。

电动机通过联轴器和减速器将动力传递给球磨机的圆筒，使其旋转起来。

齿轮则起到传递动力和改变旋转方向的作用。

球磨机的工作原理如下：1. 启动球磨机的电动机，使其旋转起来。

2. 将物料通过进料装置输送到球磨机的圆筒内。

3. 圆筒内的磨料和物料开始进行研磨和混合。

磨料通过摩擦和冲击力对物料进行研磨，使其颗粒变小。

4. 研磨后的物料通过排料装置从圆筒中排出。

5. 重复以上步骤，直到达到所需的研磨和混合效果。

球磨机的工作原理可以通过以下几个方面来解释：1. 研磨力学原理：磨料和物料之间的摩擦力和冲击力使物料颗粒破碎和磨细。

2. 研磨效果与磨料形状和大小有关：不同形状和大小的磨料对物料的研磨效果不同。

3. 研磨效果与磨介质有关：磨介质可以提供磨料和物料之间的摩擦力和冲击力，影响物料的研磨效果。

4. 研磨效果与磨矿机的转速和装料量有关：转速和装料量的不同会影响研磨效果。

总结：球磨机是一种常用的颗粒研磨和混合设备，它通过旋转的圆筒内装有磨料和物料，使物料在磨料的作用下进行研磨和混合。

球磨机B为本词条添加义项名?球磨机是物料被破碎之后，再进行粉碎的关键设备。

它广泛应用于水泥，硅酸盐制品，新型建筑材料52555、耐火材料、化肥、黑与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。

球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分为干式和湿式两种磨矿方式。

根据排矿方式不同，可分格子型和溢流型两种。

10本词条无基本信息模块, 欢迎各位编辑词条，额外获取10个积分。

目录展开1概括球磨机球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业。

立浦重工30年的专业品质，打造高性价比的球磨机；引进欧洲先进技术,自主研发的高能低耗的新一代球磨机，能耗降低30%，产量提高20%，通过ISO9000质量认证和欧盟CE安全认证，中国最大的矿山设备球磨机生产&销售厂家，球磨机出口全球30余个国家。

2产品介绍MQ系列球磨机主要用于矿山、水泥、耐火材料、化工等行业的粉磨作业中。

按出料方式分为MQG系列干式格子型球磨机、MQS系列湿式格子型球磨机、MQY系列湿式溢流型球磨机、MQZ系列周边出料型球磨机；按衬板类型分为A系列（高锰钢衬板、磁性衬板）标准型和B系列（橡胶衬板、高铝衬板、硅石衬板、陶瓷衬板）节能型；按传动方式分为边缘传动球磨机和中心传动球磨机。

3性能特点1、直径≤3200的球磨机常规配置采用滚动轴承代替轴瓦滑动轴承，节能10%-20%；2、直径≥2700的球磨机常规配置慢速传动装置，供检修、安装衬板时使用；3、直径≤1500的球磨机常规配置整体式大底盘，缩短安装时间，降低安装要求；4、功率≤400kW的球磨机采用鼠笼或绕线型异步电机，功率＞400kW的球磨机可采用高压（6kV、10kV）异步电机或者采用TDMK系列高压（6kV、10kV）同步电机；5、有鼓形给料器和联合给料器两种供选择，满足不同工况需求；6、齿轮润滑方式有油脂润滑、油浴润滑和油雾润滑供选择，满足不同工况需求；7、轴承润滑有手动和电动油脂润滑泵供选择，可实现润滑自动化操作；8、有多种衬板类型供选择，B系列节能型比A系列标准型节能10%-20%磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。

书山有路勤为径，学海无涯苦作舟行星球磨机的结构与工作原理图1 是一种国产实用新型行星式球磨机的结构。

它主要由机座、磨筒、主轴、公转盘及传动装置组成。

图1 行星式球磨机的结构1-大齿轮盘;2-机座;3-主轴;4-加料斗;5-中空的多边形进料转盘;6-螺旋体;7-空心轴;8-防护罩;9-磨筒前端板;10-磨筒;11-固定齿轮;12-中间齿轮;13-出料筛板;14- 磨筒后端板;15-动密封盘;16-出料槽;17-收粉罩;18-密封圈;19-自转齿轮;20-磨筒后端轴;21-公转盘;22-出料口由电机经小齿轮带动的大齿轮盘1 经轴承装在主轴3 的前端;主轴装在机座2 上，通过轴承均布安装在大齿轮1 上的空心轴7 两端分别与磨筒前端板9 和进料转盘5 的顶角内侧连通，进料转盘5 的中心穿过主轴3 与进料斗4 套接，磨筒后端轴20 经轴承装在位于主轴后端的公转盘21 上并装有经中间齿轮12 与固定在主轴上的固定齿轮11 啮合的自转齿轮19，螺旋体6 内端与安装在磨筒前端板内的防护罩8 固定连接，防护罩主要是为了能让物料进入磨筒又能防止磨筒内的物料介质损坏螺旋体而设计的，螺旋体6 一端穿过空心轴7 经轴承与进料转盘5 外侧壁活动连接;出料筛板13 装在磨筒10 的后部，出料槽16 分布在出料筛板13 与磨筒后端板14 之间构成的出料腔的侧壁上，收粉罩17 罩在出料腔上，收粉罩的下方开有出料口22。

为了减少工作时的振动、噪音和提高效率，所述的中空多边形进料转盘5 的边数与磨筒10 的数量一致并等于或大于3。

为了防止粉尘外泄，在出料腔与粉尘罩之间装有动密封盘15 和密封圈18。

工作时，电机驱动大齿轮盘1 绕主轴3 转动，使安装在大齿轮盘上几个磨筒和后端的公转盘一起转动而形成公转;由于安装在主轴上的固定齿轮不随之转。

球磨机构造及其工作原理一、球磨机的类型（一）按筒体的长度和直径之比分类：①.短磨机；②.中长磨机；③长磨机。

（二）按是否连续操作可分为连续磨机和间歇磨机。

（三）按传动方式分类：①.中心传动磨机；②.边缘传动磨机。

（四）按卸料方式分类：①.尾卸式磨机；②.中卸式磨机。

（五）按磨内研磨介质的形状分类：①.球磨机；②.棒球磨机；③.砾石磨（六）按操作工艺分类：①.干法磨机；②.湿法磨机。

二、球磨机的构造（一）筒体：球磨机的筒体是其主要工作部件之一，被粉磨物料是在筒体内受到研磨体的冲击和粉磨作用而成细粉末的。

（二）衬板①作用：保护筒体，使筒体免受研磨体和物料的直接冲击和摩擦；另外，利用不同形式的衬板可调整磨内各仓研磨体的运动状态。

②分类：A.平衬板；B.压条衬板；C.凸棱衬板；D.波型衬板；E.阶梯衬板；F.半球型衬板；G.小波纹衬板；H.分级衬板；I端盖衬板；J.沟槽衬板；K.圆角方型衬板；（三）隔仓板①.作用：A.分隔研磨体；B.防止大颗粒物料窜向出磨端；C.控制磨内物料流速。

②.分类：隔仓板分为单层和多层两种，双层隔仓板又分为过度仓式、提升式和分级式几种。

（四）主轴承：个类磨机主轴承的重要构造基本相同，都是由轴瓦、轴承座、润滑及冷却系统组成。

（五）进料、卸料装置进料装置的种类有：A.溜管进料；B.螺旋进料；C.勺轮进料（六）传动系统传动形式：边缘传动和中心传动。

三、球磨机的工作原理当磨机旋转时，研磨体由于惯性离心力作用贴附在磨机体内壁的衬板上与磨机一起回转并带到一定高度，由于其自身的重力作用，像抛射体一样落下，将筒体内的物料击碎；此外研磨体之间还存在滚动和滑动的现象，主要对物料起研磨作用，物料由前仓的连续加入随筒体一起回转形成对物料的挤压，加上进料端与出料端之间本身的料面高度差以及磨内强制通风，因此磨机筒体虽然是水平安装的，而物料由进料端缓慢向出料端移动，完成粉磨作业。

1.香烟爱上火柴，就注定被伤害。

球磨机工作原理钢球磨煤机（简称球磨机）是一种低速磨煤机，其转速一般为 15～ 25r/min ，我厂磨煤机的额定转速为 17r/min 。

它利用低速旋转的滚筒，带动筒内的钢球运动，通过钢球对原煤的撞击、挤压和研磨实现煤块的破碎和磨制。

筒内壳体和端盖内装有耐磨衬板，衬板可以将钢球带起来。

磨煤机采用的钢球尺寸分别为直径30、40、50mm的三种钢球，按照1∶1∶1 的数量比例装球。

大功率的电动机经减速机带动滚筒运动，筒内的钢球被内表面凹凸不平的衬板带到一定的高度后落下，通过钢球对煤块的撞击及钢球之间、钢球与护甲之间的研压，把煤磨碎。

原煤从两端的中空轴内部螺旋输送器的下部空间进入磨煤机，热一次风从中空轴中间的空心圆管进入磨煤机。

煤粉中空轴内部螺旋输送器的上部空间被一次风携带走，热风的风量决定了被带走的煤粉的粗细。

被热风带走的煤粉进入双锥体形式的分离器。

细度合格的煤粉经分离器出口的煤风管去燃烧器，细度不合格的煤粉经回粉管回到磨煤机筒体内重新磨制。

影响钢球磨煤机工作的因素很多，主要有以下几方面：1）钢球磨煤机的工作转速和临界转速球磨机的筒体的转速发生变化时其中的钢球和煤的运动特性也发生相应的变化，如图3-6-1 所示：当筒体的转速很低时，随着筒体的转动钢球被带到一定的高度，在筒内形成向筒体下部倾斜的状态，当这堆钢球的倾角等于或大于钢球的自然倾角时球就沿斜面滑落下来如图3-6-1（ a）所示，这时磨煤的作用是微不足道的，而且很难把磨好的煤粉从钢球堆中分离出来，煤将被重复研磨。

（ a）（ b）（ c）图 3-6-1转速对钢球在筒内运动的影响a 、转速过低b 、转速适当c、转速过高当筒体的转速超过一定值后，作用在钢球上的离心力很大，以致使钢球和煤附着于筒壁与其一起运动，如图3-6-1（c ）所示。

产生这种状态的最低转速称为临界转速n lj，这时煤不再是被打碎而是被研碎，但其磨煤作用仍然很少。

计算可得：nlj42.3r / min3－ 16 D其中 D 为筒体有效直径当筒体转速处于上述两种情况之间时，钢球被筒体带到一定高度后沿抛物线轨迹落下，产生强烈的撞击磨煤作用。
