Q/CDT(***电场)发布目次1 范围 (3)1.1本指导书适用范围 (3)1.2指导书质量控制点统计 (3)2 本指导书涉及的文件、技术资料和图纸 (3)3 安全提示 (3)3.1准备工作中需要注意的事项 (3)3.2施工过程中需要注意的事项 (3)3.3验收过程中需要注意的事项 (4)3.4传动过程中需要注意的事项 (4)3.5修后交接需要注意的事项 (4)4 备品备件准备 (4)5 现场准备及工具 (4)5.1现场准备 (4)5.2专用工具 (4)5.3办理相关工作票 (4)6 检修工序及质量标准 (4)6.1 外部检查 (4)6.2隔离开关导电部分的检修 (5)6.3支持瓷柱的检查 (5)6.4底座检修 (5)6.5传动机构的检修 (5)6.6接地刀闸的检修 (5)6.7操作机构的检修 (6)6.8传动 (6)6.9现场清理 (6)6.10工作终结 (6)7 检修记录 (6)7.1检查记录 (6)8.质量验收签证记录 (8)9.质量控制情况总结 (10)10. 检修质量总结 (10)11. 对本作业指导书的修订建议 (10)序简要作业工作流程1 范围1.1 本指导书适用范围本作业指导书规定了220KV变电站210隔离开关小修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于220KV变电站210隔离开关检查及小修工作，隔离开关型号：GW4-126Ⅵ,检修地点在220KV变电站一期间隔区域。
小修的项目为对隔离开关局部进行检查、清扫、预试，对附件进行检查、检修，并对已发现的问题进行处理。
1.2 指导书质量控制点统计2 本指导书涉及的文件、技术资料和图纸⏹隔离开关出厂技术文件⏹GB1985-89《交流高压隔离开关和接地开关》⏹GB/T22022《高压开关设备和控制设备标准的共用技术要求》⏹Q/CDT107001-2005 电力设备交接和预防性试验规程⏹DL/408-91 电业安全工作规程⏹防止电力生产重大事故的二十五项重点要求⏹输电网安全性评价⏹隔离开关检修工艺导则⏹隔离开关安装使用说明书3 安全提示3.1 准备工作中需要注意的事项⏹参加检修的人员进行安全教育和技术培训，达到上岗条件。
隔离开关检修验收作业指导书
批准:
审核：
编制：
工作负责人：
设备间隔：
验收时间：年月日
第 1 页共5 页
1范围
规范隔离开关验收作业行为，确保隔离开关验收作业后能达到质量标准要求；本作业指导书为运行单位参加本项目运行人员所共同遵循的质量保证程序；本作业指导书适用于变电站隔离开关验收作业程序。
2引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成本作业指导书的条文
《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）（试行）
DL5009.3-1997电力建设安全工作规程（变电所部分）
GBJ147-1990电气装置安装工程：高压电器施工及验收规范
DL/T639-1997SF6电气设备运行、试验及检修人员安全防护细则
3验收前准备
3.1准备工作安排
3.2人员要求
第 2 页共5 页
3.3工器具
3.4危险点分析
3.5安全措施
第 3 页共5 页
3.6人员分工
4 验收程序及标准
4.1开工
4.2验收内容和工艺标准
第 4 页共5 页
第 5 页共5 页。
电力线路接地检修标准化作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (3)4. 电力线路接地检修作业指导书 (3)4.1. 准备工作 (3)4.2. 检修技术标准 (4)4.3. 检修步骤 (5)4.4. 检修过程中关键问题的处理方法 (6)4.5. 检修过程中安全风险点及卡控措施 (7)1.适用范围本指导书适用于供电段管内电力线路及交流电气设备构件物的防雷接地保护的安装。
2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。
《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。
4.电力线路接地检修作业指导书4.1.准备工作4.1.1.检修人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 2 根据作业需要而定4.1.2.检修工器具序工具名称型号单位数量备注1 个人工具套 1 含扳手、改刀、低压验电笔、电工刀、尖口钳、平口钳等2 作业工具包套 1 含卷尺、扭力扳手、榔头等3 接地电阻测试仪块 14.1.3.材料准备序材料名称型号单位数量备注1 黑漆桶 1 根据需要使用不同型式2 沥青等防腐材料瓶 1 根据需要使用不同型式3 镀锌弹簧垫圈个若干根据需要使用不同型式4 凡士林瓶 15 扁油刷把 14.1.4.检修作业准备序号工作内容作业准备要求责任人备注1 提报月、日计划1.每周四12点前提报次周计划；2.提前3日打提报日计划。
接触网带接地刀闸隔离开关检修一、检修标准隔离开关的技术状态应符合下列要求1．开关托架呈水平状态，安装高度符合设计要求，瓷柱垂直，传动杆垂直与操作机构轴线一致，连接牢固，无松动现象；手动操作机构离地面的距离为1100mm，允许误差为±100mm;2．隔离开关应动作可靠、转动灵活，合闸时触头接触良好，引线和连接线的截面与隔离开关的额定电流及连接的接触网当量截面相适应，引线不得有散股、断股和接头。
主导回路开关引线宜设双引线，且用并联线夹并联，并联线夹应符合设计规定，双线驰度一致；3．隔离开关的触头接触面应平整、光洁无损伤，并涂以电力复合脂。
隔离开关合闸时触头接触紧密、接触压力均匀无回弹现象，用0.05m m×10mm的塞尺检查触头接触时，对于线接触者应塞不进去；对于面接触者的塞入深度：当接触表面宽度为50mm及以下时，不应超过4mm；当接触表面宽度为60mm及以上时，不超过6mm；4．隔离开关的分合闸角度及合闸状态应符合产品的技术要求。
开关打开时应使其主刀闸转向线路反侧，对于GW4型隔离开关合闸时，刀闸呈水平状态，两刀闸中心线相吻合；分闸时刀闸角度为900，允许误差+10；止钉间隙1～3mm；5．电动操作的隔离开关电动机转向正确，机械系统润滑良好，分、合闸指示器与开关的实际的分、合位置相符；6．隔离开关操作机构应完好无损并加锁，转动部分注润滑油，操作时平稳正确无卡阻和冲击。
带接地刀闸的隔离开关，其主刀闸和接地刀闸一次操作时，分（合）闸过程中的瞬时间隙不小于330mm；7．引线及连接线应连接牢固、接触良好，零件无破损和烧伤。
开关设备线夹与接线端子连接处涂一薄层电力复合脂。
引线距接地体的距离应不小于330mm。
引线的长度应保证当接触悬挂受温度变化偏移时有一定的活动余量并不得侵入限界，引线摆动到极限位置对接地体的距离应符合规定；8．具有引弧触头的隔离开关，主触头和引弧触头开、合顺序正确，分闸顺序：先分主触头，再分引弧触头；合闸顺序：先合引弧触头，再合主触头。
XKFD-DQ014 220KV刀闸指导书第1 页／共17 页#2 机组工程师站设备（ B ）级检修Q/B XKFD-DQ014 0001003、RK01-xxxx 年 02 月20 日发布xx 年 02 月20 日实施江苏徐矿发电有限公司发布26021、26022、260216、260236 刀闸检修、试验作业指导书江苏徐矿发电有限公司 A 级检修作业指导书第2 页／共17 页1、1 作业指导书编审表作业指导书编审表批准人审核人江苏徐矿发电有限公司编写人审核人检修承包方编写人江苏徐矿发电有限公司 A 级检修作业指导书第3 页／共17 页1、2 作业指导书清单作业指导书清单序号类别名称页数检修计划4/12主要检修项目4/12工作许可4/12修后目标4/12质检点分布4/12一检修工作任务单验收人员4/12设备基本参数5/12设备修前状况5/12人员准备6/12工具准备6/12工作许可准备7/12材料、备件准备8/12施工现场准备8/12二修前准备卡检修危险点辨析及预控措施9/12三检修工序及质量控制卡检修工序步骤及内容、质量验收10/12江苏徐矿发电有限公司 A 级检修作业指导书第4 页／共17 页1、3 检修工作任务单一检修工作任务单设备名称26021、26022、260216、260236 刀闸设备编号设备检修类别 #2 机 A 级检修检修计划计划工作时间xx 年月日至月日计划工日主要检修项目1、清扫；2、润滑；3、试验。
√ 电气第一种工作票□ 电气第二种工作票□ 电气继保工作票□ 热机工作票□ 热控工作票其它工作许可条件：□ 动火工作票√ 脚手架□ 拆除保温□ 封堵打开√围栏设置□ 安全网□ 其它工作许可工作票编号：修后目标1、设备外观完整。
2、完成转动瓷柱探伤合格3、机构润滑、设备无异常4、刀口接触良好5、6、W 点工序及质检点内容 H 点工序及质检点内容W-1 检查刀闸连杆机构、瓷柱外绝缘 H-1 导电回路电阻W-2 转动瓷柱探伤 H-2 电动操动机构线圈的最低动作电压W-3 清扫机构箱，更换辅助开关，机构加润滑油 H-3 额定操作电压下分、合5 次的操动机构动作W-4 H-4质检点分布W-5 H-5验收人员江苏徐矿发电有限公司 A 级检修作业指导书第5 页／共17 页1、4 修前准备卡二修前准备卡设备基本参数26021、26022 刀闸 GW17—252DW，2500A,50KA；双柱水平伸缩、水平断口，双接地，主刀电动、地刀手动，夹力40N，余程20～40mm，同期≤20mm电操机构 CJ7：电机电压 AC380V,输出转角90±10°,控制电压 AC220V,重量120Kg,地刀闸：JW6-252W，手动125KA(峰值)，高强瓷，抗弯12、5kN手操机构 CAS：重量20Kg，输出转角90±5°设备修前状况检修前交底（设备运行状况、历次主要检修经验和教训、检修前主要缺陷、）运行正常，无缺陷江苏徐矿发电有限公司 A 级检修作业指导书第6 页／共17 页二修前准备卡（续）人员准备序号工作组人员姓名工种检查结果备注1 电气 2 电气 3 4 5 6 7 8 9 工具准备序号工器具名称工具编号检查结果备注1常用工具：扳手抹布毛刷手电筒2起重工具：移动脚手架组件3 检验仪器：超声探伤测试仪4 专用工具：5 试验器具：开关回路电阻仪江苏徐矿发电有限公司 A 级检修作业指导书第7 页／共17 页二修前准备卡（续）材料准备序号名称规格与型号数量生产厂家备注1 棉布2 润滑油3导电膏或凡士林456备件准备序号名称编码（图号）数量生产厂家备注1234567施工现场准备序号现场准备项目检查结果1 搭设移动脚手架并检验合格 2 3 4 5 江苏徐矿发电有限公司 A 级检修作业指导书第8 页／共17 页二修前准备卡（续）工作许可准备1 电气第一种工作票√备注2 电气第二种工作票 3 电气继电保护工作票 4 热机工作票 5 热控工作票 6 动火工作票7 其它工作许可条件二修前准备卡（续）检修危险点辨析及预控措施序号作业内容危险因素可能导致的后果预控措施依据1 办理工作票措施未执行人身、设备伤害办理工作票，确认安全措施执行完善，组织人员宣读，签字方可开工。
220kV变电站新建工程作业指导书目录1工程概况及工程量2编制依据3调试准备及作业条件4 调试方法及要求5本作业指导书执行的《工程建设标准强制性条文》条款6 安全技术措施7附录附录一：施工危险因素辨识、评价及控制对策表附录二：施工环境因素辨识、评价及控制对策表附录三：作业指导书交底记录表附录四：作业指导书实施小结表220kV变电站新建工程作业指导书1工程概况及工程量1.1该作业指导书适用于220kV变电站新建工程隔离开关（接地开关）试验。
2编制依据2.1《电力工业技术管理法规》2.2《制造厂说明书和技术文件》2.3《设计院设计图纸和技术要求》2.4《电力建设安全规程》DL5009-20022.5《电气装置安装工程电气设备交接试验标准》GB50150－20063调试准备及作业条件3.1试验作业要求：隔离开关（接地开关）安装调整已完成；配合安装人员检查所有附件是否齐全,并检查所有产品是否符合技术协议要求；厂家技术资料收集齐全。
3.2 现场已清理，无杂物放置。
3.3试验设备现场就位，安全工器具齐全。
3.4 调试现场具有380/220V交流试验电源，且试验电源可靠，容量充足。
3.5在进行隔离开关（接地开关）试验前，通知制造厂、监理公司代表到现场监督。
3.6作业活动的职责、分工和权限在试验过程中，所有技术问题由技术员主要负责，技术员除了做好本职工作外，还应协助班、组长做好班组工作，合理分配劳动力，合理安排工作。
班长主要负责工作安排，调节劳力安排，工作安排（包括安全工作）。
作业组长及组员应认真完成班、组长交给的任务，且保质保量完成。
3.7以本作业指导书为准则对有关试验人员已进行技术安全交底。
3.8雨雪，雷电天气禁止试验。
3.9试验所需的主要试验仪器。
测试仪表要求：所有使用的测量仪表均经检验合格，并在检定周期内。
4调试方法及要求4.1试验项目及标准4.2隔离开关（接地开关）试验程序4.3接口点关系：隔离开关（接地开关）安装调整已完成。

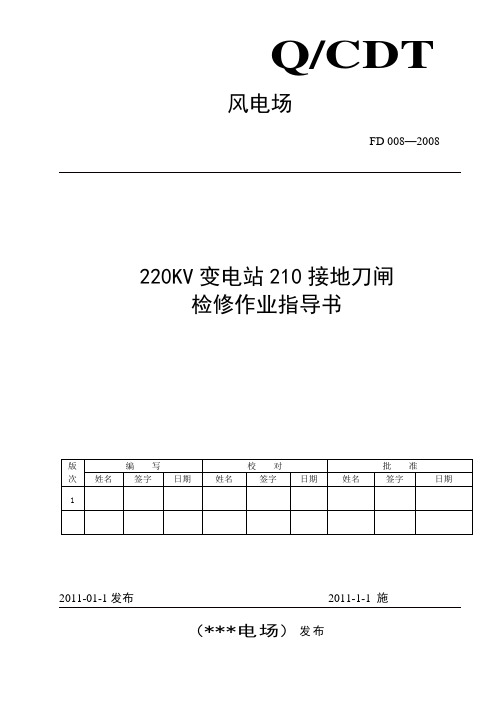

Q/CDT
(***电场)发布
目次
1 范围 (3)
1.1本指导书适用范围 (3)
1.2指导书质量控制点统计 (3)
2 本指导书涉及的文件、技术资料和图纸 (3)
3 安全提示 (3)
3.1准备工作中需要注意的事项 (3)
3.2施工过程中需要注意的事项 (3)
3.3验收过程中需要注意的事项 (4)
3.4传动过程中需要注意的事项 (4)
3.5修后交接需要注意的事项 (4)
4 备品备件准备 (4)
5 现场准备及工具 (4)
5.1现场准备 (4)
5.2专用工具 (4)
5.3办理相关工作票 (4)
6 检修工序及质量标准 (4)
6.1 外部检查 (4)
6.2隔离开关导电部分的检修 (5)
6.3支持瓷柱的检查 (5)
6.4底座检修 (5)
6.5传动机构的检修 (5)
6.6接地刀闸的检修 (5)
6.7操作机构的检修 (6)
6.8传动 (6)
6.9现场清理 (6)
6.10工作终结 (6)
7 检修记录 (6)
7.1检查记录 (6)
8.质量验收签证记录 (8)
9.质量控制情况总结 (10)
10. 检修质量总结 (10)
11. 对本作业指导书的修订建议 (10)
序简要作业工作流程
1 范围
1.1 本指导书适用范围
本作业指导书规定了220KV变电站210隔离开关小修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于220KV变电站210隔离开关检查及小修工作，隔离开关型号：GW4-126Ⅵ,检修地点在220KV变电站一期间隔区域。
小修的项目为对隔离开关局部进行检查、清扫、预试，对附件进行检查、检修，并对已发现的问题进行处理。
1.2 指导书质量控制点统计
2 本指导书涉及的文件、技术资料和图纸
⏹隔离开关出厂技术文件
⏹GB1985-89《交流高压隔离开关和接地开关》
⏹GB/T22022《高压开关设备和控制设备标准的共用技术要求》
⏹Q/CDT107001-2005 电力设备交接和预防性试验规程
⏹DL/408-91 电业安全工作规程
⏹防止电力生产重大事故的二十五项重点要求
⏹输电网安全性评价
⏹隔离开关检修工艺导则
⏹隔离开关安装使用说明书
3 安全提示
3.1 准备工作中需要注意的事项
⏹参加检修的人员进行安全教育和技术培训，达到上岗条件。
⏹作业组成员的着装要符合规定、精神状态是否良好。
⏹开工前作业组长要进行安全交底、技术交底，做好危险预想。
⏹办理电气检修工作票及危险点分析票，确认工作票所载安全措施是否正确、完备的执行，检修设
备与电源有明显的断开点，若隔离开关一侧带电时，检修人员不得越过隔离开关操作瓷瓶的中心线。
3.2 施工过程中需要注意的事项
⏹严格执行《电业安全工作规程》。
⏹每天检查工作班成员着装是否符合规定、精神状态是否良好。
⏹每天应检查措施是否有变动及相邻设备的运行方式。
⏹每天工作前向工作班成员交代现场安全措施、带电部位及其它注意事项。
⏹检修人员要熟悉作业环境，避免误入带电间隔。
⏹严禁徒手攀登隔离开关瓷瓶。
⏹高空作业系好安全带。
3.3 验收过程中需要注意的事项
⏹验收时注意带电部位，在隔离开关没有完全与系统电源隔离时，禁止传动隔离开关。
3.4 传动过程中需要注意的事项
⏹设备初次电气传动时，人员要远离设备，严防设备部件损坏后伤人。
⏹设备传动结束后，隔离开关三相均应在断开位置。
3.5 修后交接需要注意的事项
⏹所检修设备全部恢复完毕。
⏹检修现场卫生必须清理干净。
⏹修后设备和运行人员交待工作完毕，填写运行交待记录本。
4 备品备件准备
5 现场准备及工具
5.1 现场准备
⏹在检修作业现场准备好3米绝缘单梯。
5.2 专用工具
5.3 办理相关工作票
⏹办理工作票、危险点分析票。
⏹停220KV变电站201断路器和3503断路器。
⏹断开220KV变电站2016隔离开关及其操作电源控制电源，合201617和35037接地刀闸，在210
隔离开关上设置“在此工作”牌。
6 检修工序及质量标准
W1
6.1 外部检查
6.1.1 检修前的工作
□对施工人员进行技术交底，并明确分工。
□确认隔离开关在分闸位，接地刀闸合位。
6.1.2 外部检查
□检查瓷柱有无破损和裂纹，瓷柱法兰浇铸是否良好，铸铁法兰有无裂纹。
□检查导电部位有无过热痕迹。
□手动慢慢摇合隔离开关，检查接线座是否转动灵活，检查各转动部位是否卡涩，操作机构各元件有无损坏变形。
手动操作正常后，可做电动分、合闸操作，观察其动作情况，并做好检查记录，以确定检修重点。
□
□
W2
6.2 隔离开关导电部分的检修
□ 对隔离开关瓷瓶进行清扫和检查。
□ 检查连杆及平衡弹簧应无弯曲、变形、疲劳现象。
□ 应对隔离开关左右触头进行清洗，导电板表面应无过热、无锈蚀、烧损现象，触头无变形、过电
流现象，对左右触头表面进行轻微打磨及清洗，检查表面的烧伤痕迹，深度大于1.5mm 时应更换新触头。
□ 手动活动每根触指，应无卡涩，变形、镀银层脱落现象。
□ 触指齿板应无锈蚀及过电流现象。
□ 隔离开关合闸后对隔离开关进行检查合闸到位。
□
□
□
W3
6.3 支持瓷柱的检查
□ 检查瓷瓶表面有无裂纹、法兰松动、开裂现象，否则应更换支持瓷柱。
□ 对支持瓷柱法兰根部进行超声波探伤工作。
□ 对支持瓷柱法兰根部未涂抹防水密封胶的部位进行涂胶工作，保证涂胶质量。
□ 若需要更换支持瓷柱时，应进行选配组装，尽可能使同相的二只瓷柱高度一致或相差最小，为找
正瓷柱的垂直度可在两瓷瓶法兰间加铁垫片调解，垫圈厚度不得超过2mm ，所加垫片应套进法兰螺栓，垫圈不得突出瓷柱法兰。
□
□ □
W4
6.4 底座检修
□ 底座各轴、销、拐臂应无变形、裂纹、锈蚀现象，否则应处理或更换。
□ 各轴承应转动灵活，无窜动。
□ 各紧固件应完整，紧固牢固，开口销齐全，开口符合要求。
6.5 传动机构的检修
□ 传动机构各连杆和拉杆无变形。
□ 各连杆接头螺扣无锈蚀，连接可靠。
□ 拉杆应调节灵活，轴承应转动灵活，无窜动。
□ 各紧固件应完整，开口销应齐全，并按其孔径配合。
6.6 接地刀闸的检修
□ 接地静触头弹性良好，无锈蚀，接地刀杆无变形，与触头接触可靠。
□ 应对接地刀闸动、静触头进行清洗。
□ 各接地刀杆应无变形转动调节灵活。
1.隔离开关进行调整后应首先进行手动传动而后进行电动传动。
1. 若隔离开关一侧带电时，禁止对隔离开关进行分合试验。
1. 严禁用砂布或砂纸对有镀银面的导电面进行直接打磨。
2. 隔离开关调整后，应确保触指和触头良好接触。
□ 接地静触头位置正确，接触面应紧固牢固。
□ 各紧固件应紧固牢固，各开口销应更换，并按孔径配合，开口符合要求。
6.7 操作机构的检修
□ 检查分合闸限位装置，位置正确。
□ 辅助开关切换可靠，二次线压接良好，无松动。
□ 用2500V 摇表代替，测量电动机回路对地及相间绝缘电阻1分钟，其测量值不小于1M Ω，机构箱
内部的转换开关清扫干净，无灰尘；转换开关活动灵活，无卡涩现象。
序号 项目 试验结果 试验结果 试验结果 备注
1 相对地 A ： M Ω B ： M Ω C ： M Ω
2 相间
AB ： M Ω
AC ： M Ω BC ： M Ω 3 电机对地 A 相： M Ω
B 相： M Ω
C 相： M Ω
□ □
H1
6.8 传动 □
□ □
□ 手动操作时,隔离开关三相同期应基本一致，接触良好，无卡涩，摇晃，摆动等现象。
□ 电动操作时,隔离开关三相同期应基本一致，接触良好，无卡涩，摇晃，摆动等现象。
□ 接地刀闸三相同期应基本一致，接触良好，无卡涩，震动等现象。
6.9 现场清理
□ 设备表面卫生进行清理。
□ 收拾工具，清理现场的杂物。
6.10 工作终结 □ 终结工作票。
7 检修记录
7.1 检查记录
修前检查
隔离开关工作是否正常：
1. 切断端子箱中隔离开关操作、信号等电源，并有明显标志。
1. 隔离开关一侧带电时禁止进行传动工作。
检修周期内发生的事故和缺陷：
8.质量验收签证记录
检修质量验收表
8
变电站运行人员：验收意见及评价：验收日期：
9
HMFD 008—2008 9.质量控制情况总结
（详细记录各质量点质量验收情况、存在的问题、不足及不符合项的评价及建议等）
10. 检修质量总结
（记录修前、修后性能对比、检修质量总体评价及经验总结等）
11. 对本作业指导书的修订建议
（记录阅读、使用中发现的问题及完善建议）
