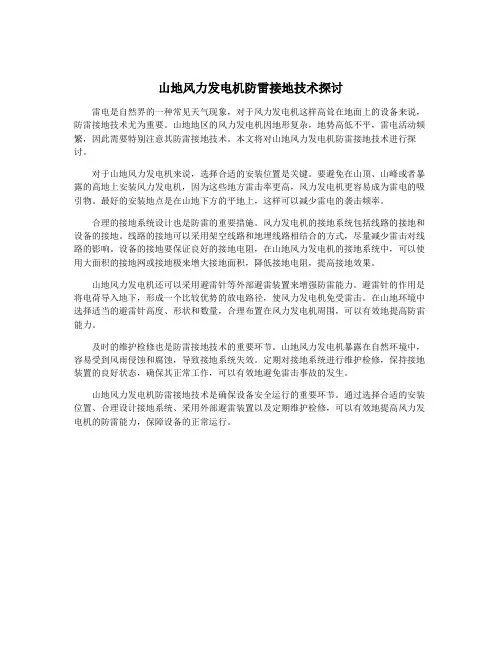

山地风力发电机防雷接地技术探讨雷电是自然界的一种常见天气现象,对于风力发电机这样高耸在地面上的设备来说,防雷接地技术尤为重要。
山地地区的风力发电机因地形复杂,地势高低不平,雷电活动频繁,因此需要特别注意其防雷接地技术。
本文将对山地风力发电机防雷接地技术进行探讨。
对于山地风力发电机来说,选择合适的安装位置是关键。
要避免在山顶、山峰或者暴露的高地上安装风力发电机,因为这些地方雷击率更高,风力发电机更容易成为雷电的吸引物。
最好的安装地点是在山地下方的平地上,这样可以减少雷电的袭击频率。
合理的接地系统设计也是防雷的重要措施。
风力发电机的接地系统包括线路的接地和设备的接地。
线路的接地可以采用架空线路和地埋线路相结合的方式,尽量减少雷击对线路的影响。
设备的接地要保证良好的接地电阻,在山地风力发电机的接地系统中,可以使用大面积的接地网或接地极来增大接地面积,降低接地电阻,提高接地效果。
山地风力发电机还可以采用避雷针等外部避雷装置来增强防雷能力。
避雷针的作用是将电荷导入地下,形成一个比较优势的放电路径,使风力发电机免受雷击。
在山地环境中选择适当的避雷针高度、形状和数量,合理布置在风力发电机周围,可以有效地提高防雷能力。
及时的维护检修也是防雷接地技术的重要环节。
山地风力发电机暴露在自然环境中,容易受到风雨侵蚀和腐蚀,导致接地系统失效。
定期对接地系统进行维护检修,保持接地装置的良好状态,确保其正常工作,可以有效地避免雷击事故的发生。
山地风力发电机防雷接地技术是确保设备安全运行的重要环节。
通过选择合适的安装位置、合理设计接地系统、采用外部避雷装置以及定期维护检修,可以有效地提高风力发电机的防雷能力,保障设备的正常运行。

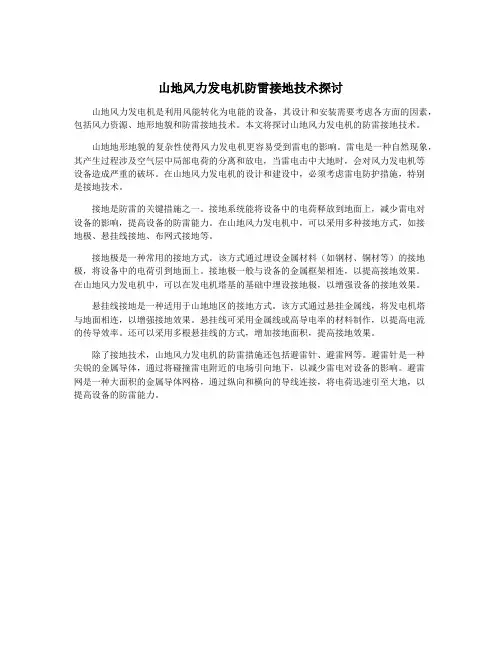

山地风力发电机防雷接地技术探讨山地风力发电机是利用风能转化为电能的设备,其设计和安装需要考虑各方面的因素,包括风力资源、地形地貌和防雷接地技术。
本文将探讨山地风力发电机的防雷接地技术。
山地地形地貌的复杂性使得风力发电机更容易受到雷电的影响。
雷电是一种自然现象,其产生过程涉及空气层中局部电荷的分离和放电,当雷电击中大地时,会对风力发电机等设备造成严重的破坏。
在山地风力发电机的设计和建设中,必须考虑雷电防护措施,特别是接地技术。
接地是防雷的关键措施之一。
接地系统能将设备中的电荷释放到地面上,减少雷电对设备的影响,提高设备的防雷能力。
在山地风力发电机中,可以采用多种接地方式,如接地极、悬挂线接地、布网式接地等。
接地极是一种常用的接地方式。
该方式通过埋设金属材料(如钢材、铜材等)的接地极,将设备中的电荷引到地面上。
接地极一般与设备的金属框架相连,以提高接地效果。
在山地风力发电机中,可以在发电机塔基的基础中埋设接地极,以增强设备的接地效果。
悬挂线接地是一种适用于山地地区的接地方式。
该方式通过悬挂金属线,将发电机塔与地面相连,以增强接地效果。
悬挂线可采用金属线或高导电率的材料制作,以提高电流的传导效率。
还可以采用多根悬挂线的方式,增加接地面积,提高接地效果。
除了接地技术,山地风力发电机的防雷措施还包括避雷针、避雷网等。
避雷针是一种尖锐的金属导体,通过将碰撞雷电附近的电场引向地下,以减少雷电对设备的影响。
避雷网是一种大面积的金属导体网格,通过纵向和横向的导线连接,将电荷迅速引至大地,以提高设备的防雷能力。

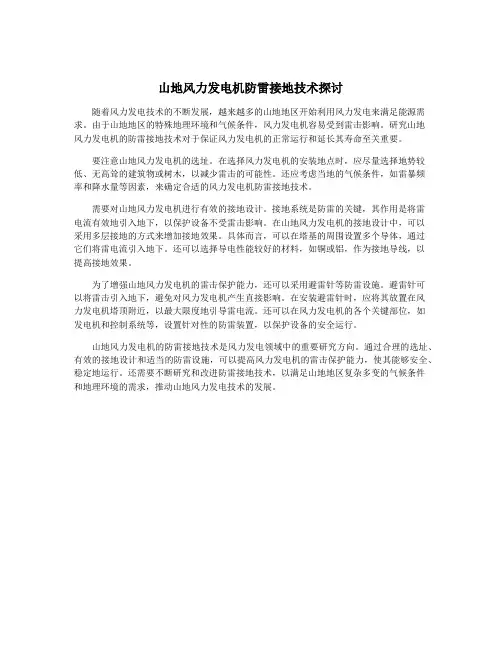

山地风力发电机防雷接地技术探讨随着风力发电技术的不断发展,越来越多的山地地区开始利用风力发电来满足能源需求。
由于山地地区的特殊地理环境和气候条件,风力发电机容易受到雷击影响。
研究山地风力发电机的防雷接地技术对于保证风力发电机的正常运行和延长其寿命至关重要。
要注意山地风力发电机的选址。
在选择风力发电机的安装地点时,应尽量选择地势较低、无高耸的建筑物或树木,以减少雷击的可能性。
还应考虑当地的气候条件,如雷暴频率和降水量等因素,来确定合适的风力发电机防雷接地技术。
需要对山地风力发电机进行有效的接地设计。
接地系统是防雷的关键,其作用是将雷电流有效地引入地下,以保护设备不受雷击影响。
在山地风力发电机的接地设计中,可以采用多层接地的方式来增加接地效果。
具体而言,可以在塔基的周围设置多个导体,通过它们将雷电流引入地下。
还可以选择导电性能较好的材料,如铜或铝,作为接地导线,以提高接地效果。
为了增强山地风力发电机的雷击保护能力,还可以采用避雷针等防雷设施。
避雷针可以将雷击引入地下,避免对风力发电机产生直接影响。
在安装避雷针时,应将其放置在风力发电机塔顶附近,以最大限度地引导雷电流。
还可以在风力发电机的各个关键部位,如发电机和控制系统等,设置针对性的防雷装置,以保护设备的安全运行。
山地风力发电机的防雷接地技术是风力发电领域中的重要研究方向。
通过合理的选址、有效的接地设计和适当的防雷设施,可以提高风力发电机的雷击保护能力,使其能够安全、稳定地运行。
还需要不断研究和改进防雷接地技术,以满足山地地区复杂多变的气候条件和地理环境的需求,推动山地风力发电技术的发展。
风力发电系统防雷设计研究风力发电系统是一种利用风能转化为电能的装置,具有可再生、清洁、环保等优点,正逐渐成为全球能源结构调整的重要部分。
由于风力发电系统通常建在高处,暴雨、雷电等天气现象容易导致系统遭受雷击,引发安全隐患和设备损坏。
对风力发电系统进行防雷设计是非常重要的。
一、风力发电系统的防雷设计原则:1.系统的安全可靠性是最重要的考虑因素。
2.尽可能减小风力发电系统的雷击危害。
3.遵循国家相关防雷标准,确保系统的合规性。
二、风力发电系统的防雷设计内容:1.系统常规防雷保护措施:(1)系统接地设计:风力发电机组、输电线路和绝缘线设计良好的接地系统,可有效地降低雷击危害。
(2)引雷器:在风力发电系统中设置引雷器,将雷电引入地下或者避免直接击中关键设备,减少雷击对设备的损害。
(3)避雷针:在发电塔上安装避雷针,防止塔上人员遭受雷击伤害。
(4)金属防护:使用避雷针、金属网等材料对设备进行金属防护,形成电磁屏蔽,防止雷击对设备造成直接伤害。
2.高频保护系统设计:(1)设置防雷川流式闭合环节,对外部大气环境中的雷击脉冲进行拦截、吸收和消散,保护风力发电系统的高频设备。
(2)通过使用避雷器、稳压器等设备,对高频电路进行保护,防止雷击冲击对设备电路产生干扰和破坏。
3.系统的过电压保护设计:(1)使用过电压保护器对系统进行过电压保护,及时将过电压释放到地下或外部大气环境中,防止过电压对系统设备产生危害。
(2)设置过电压保护器的位置、数量和规格应根据系统的整体特点进行选择,确保可靠性和合理性。
4.系统的电气接地设计:(1)风力发电机组和输电线路的接地设计应符合相关防雷标准,确保接地电阻小于设计要求。
(2)通过设置接地体,提高接地效果,减小系统感应电阻,保护系统的安全运行。
5.系统的维护和监控:定期对风力发电系统进行维护和检测,确保系统设备的正常运行,及时处理可能存在的安全隐患。
总结:风力发电系统的防雷设计是保护系统设备和人员安全的重要环节。

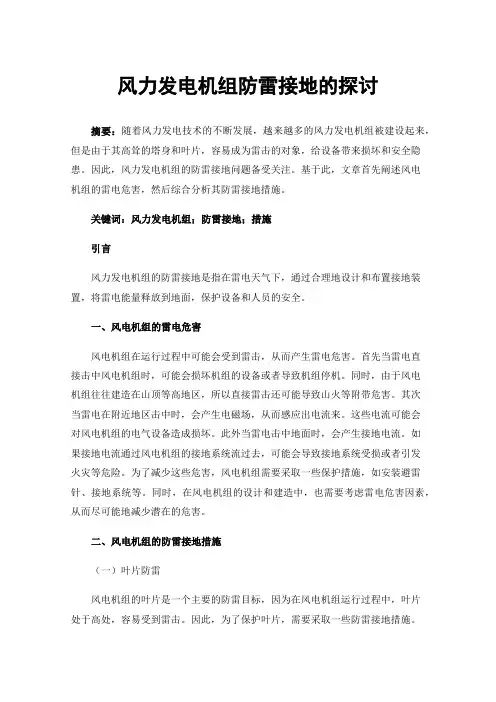

风力发电机组防雷接地的探讨摘要:随着风力发电技术的不断发展,越来越多的风力发电机组被建设起来,但是由于其高耸的塔身和叶片,容易成为雷击的对象,给设备带来损坏和安全隐患。
因此,风力发电机组的防雷接地问题备受关注。
基于此,文章首先阐述风电机组的雷电危害,然后综合分析其防雷接地措施。
关键词:风力发电机组;防雷接地;措施引言风力发电机组的防雷接地是指在雷电天气下,通过合理地设计和布置接地装置,将雷电能量释放到地面,保护设备和人员的安全。
一、风电机组的雷电危害风电机组在运行过程中可能会受到雷击,从而产生雷电危害。
首先当雷电直接击中风电机组时,可能会损坏机组的设备或者导致机组停机。
同时,由于风电机组往往建造在山顶等高地区,所以直接雷击还可能导致山火等附带危害。
其次当雷电在附近地区击中时,会产生电磁场,从而感应出电流来。
这些电流可能会对风电机组的电气设备造成损坏。
此外当雷电击中地面时,会产生接地电流。
如果接地电流通过风电机组的接地系统流过去,可能会导致接地系统受损或者引发火灾等危险。
为了减少这些危害,风电机组需要采取一些保护措施,如安装避雷针、接地系统等。
同时,在风电机组的设计和建造中,也需要考虑雷电危害因素,从而尽可能地减少潜在的危害。
二、风电机组的防雷接地措施(一)叶片防雷风电机组的叶片是一个主要的防雷目标,因为在风电机组运行过程中,叶片处于高处,容易受到雷击。
因此,为了保护叶片,需要采取一些防雷接地措施。
首先在叶片上安装一根或多根雷电接地线,将叶片与地面接地,以减少雷击对叶片的影响。
同时也可以在叶片上安装避雷针,可以有效地将雷电引到避雷针上,从而保护叶片不受雷击。
此外可以在叶片表面涂上一层防雷涂层,可以减少雷击对叶片的影响,从而保护叶片。
与此同时可以在叶片表面安装一层接地网格,将叶片与地面连接起来,以减少雷击对叶片的影响。
需要注意的是,不同的叶片防雷措施适用于不同的情况,需要根据具体情况进行选择。
同时,为了确保叶片防雷措施的有效性,需要进行定期检查和维护,及时更换损坏的部件,以保障风电机组的正常运行。
风力发电系统防雷设计研究
风力发电系统的防雷设计主要包括以下几个方面:
对于风力发电机组而言,需要采取有效的接地措施。
将风机塔杆与地面之间建立良好
的接地系统,可以有效地分散和引导雷电流,减少雷击对风机本体的破坏。
在设计过程中,应根据具体地理条件和风机塔杆的高度确定合理的接地形式和接地电阻,确保接地系统的
可靠性。
风力发电机组绕组的内部绝缘应具备较高的耐雷击能力。
采用合适的介质和绝缘结构,如特殊的绝缘纸或绝缘漆涂层,可以有效提高绕组的耐雷击性能。
对于电机的定子线圈,
还可以设置较好的绝缘距离和绝缘结构,以增加其防雷击能力。
风力发电系统的设备和设施应具备良好的防雷击能力。
风机塔杆和机舱罩体等外露部
分应选用具有较高绝缘性能的材料,并采用合适的接地方式,以减少雷电对设备的影响。
对于控制系统和仪表设备等关键设施,也应合理地设置防雷击措施,如安装避雷针等。
风力发电系统的防雷设计还要考虑在运行过程中的实际情况。
特别是在风力较大、雷
电活动频繁的地区,应加强对系统的监测和保护。
可以采用雷电监测仪和防雷击装置等设备,及时预警并采取相应的措施,保护风力发电系统的安全运行。
风力发电系统的防雷设计是保障系统安全运行的关键要素。
通过合理的接地设计、高
耐雷击的绝缘材料和结构、良好的设备防护措施以及实时的系统监测和保护等措施,可以
最大限度地降低雷击对风力发电系统的影响,保障其长期稳定运行。
风力发电场防雷接地施工方案的设计与实践一、引言风力发电场是当今绿色能源发展的重要组成部分,而在发电场的建设过程中,必须考虑到防雷问题。
本文将介绍风力发电场防雷接地施工方案的设计与实践,以确保发电设备的安全和稳定运行。
二、风力发电场防雷接地施工方案设计1. 风力发电场的特点风力发电场分布广泛且高度暴露,容易受到雷击的影响。
因此,防雷接地施工方案设计必须考虑到风力发电场的特点,包括地形、气候等因素。
2. 地面接地设计地面接地是防雷接地施工方案的关键部分。
在设计中应考虑地下土壤的电阻率、风力发电机组的功率等因素,以确保接地系统具有足够的导电性能。
3. 避雷针设计风力发电场通常需要安装避雷针,以吸引雷电击中。
在设计中,应考虑到风力发电场的高度和外形,合理确定避雷针的位置和数量。
4. 绝缘设计在设计防雷接地方案时,还需考虑到设备的绝缘设计。
通过合理的接地设计,可以减少雷击对设备的影响,确保风力发电机组的安全运行。
三、风力发电场防雷接地施工方案实践1. 施工材料的选择在实际施工过程中,应选择高质量的导电材料,包括铜材、铝材等,以确保接地系统的导电性能。
2. 施工操作规范施工操作必须符合相关的规范和标准,确保施工过程中的安全性。
施工人员应经过专业培训,并持有相关资质证书。
3. 施工现场管理在风力发电场的防雷接地施工过程中,应加强现场管理,确保施工进度、安全和质量。
定期检查施工设备和材料的质量,及时处理施工中的问题和隐患。
4. 施工后的测试与维护在防雷接地施工完成后,应进行必要的测试,以验证接地系统的有效性。
并制定相应的维护计划,定期检查和保养接地系统,确保其长期有效。
四、结论风力发电场防雷接地施工方案的设计与实践是保障发电设备安全运行的关键。
通过合理的施工方案设计,选择优质的材料,规范的施工操作和有效的维护,可以提高风力发电场的抗雷能力,保障设备的安全性和稳定性。
在未来的发展中,应进一步加强对风力发电场防雷技术的研究和改进,不断提高防雷接地施工方案的效果,为风力发电行业的可持续发展做出贡献。
风力发电系统防雷设计研究随着风力发电系统在能源领域的广泛应用,其防雷设计也变得越来越重要。
风力发电系统的主要组成部分包括风力发电机、变频器、变压器、电缆等,这些部件在雷电环境中容易受到雷击的影响,从而对系统的稳定运行造成威胁。
风力发电系统的防雷设计至关重要。
风力发电系统的防雷设计应从以下几个方面进行考虑:1. 地质条件:在风力发电系统的选址阶段,需要考虑雷击频率和雷电密度等地质条件。
一般而言,雷击频率较高的区域容易受到雷击的影响。
在选址时应选择雷击频率较低的区域,从而减少系统受雷击的概率。
2. 避雷针:在风力发电机的顶部安装避雷针,可以起到引导雷击电流的作用,减少雷击直接击中风力发电机的可能性。
避雷针需要选择合适的材料和适当的高度,以确保其有效工作。
还应定期检查避雷针的状态,及时更换损坏的部件,以保证其正常工作。
3. 接地系统:风力发电系统的接地系统是防雷设计的重要组成部分。
合理的接地系统能有效降低系统的接地电阻,减少雷击对系统的影响。
接地系统应包括地网和接地电极等,地网的布置应合理,接地电极的埋深和距离应符合设计规范。
接地系统应定期检查和维护,以保证其正常工作。
4. 避雷器:风力发电系统中的电气设备容易受到雷击的影响,因此需要安装合适的避雷器进行保护。
避雷器主要分为金属氧化物避雷器和气体放电管避雷器两种类型。
避雷器应根据系统的电压等级和雷击等级选择合适的类型和参数。
避雷器的安装位置也需要经过合理布置,以提高其保护效果。
5. 措施的综合考虑:在风力发电系统的防雷设计中,需要综合考虑上述各个因素,并合理安排布局和选择合适的设备。
还需要制定详细的防雷管理制度和应急预案,加强对风力发电系统的日常巡检和维护,及时排除潜在的雷击风险。
风力发电系统的防雷设计是保证系统安全稳定运行的重要措施。
通过合理的选址、安装避雷针、构建良好的接地系统、安装合适的避雷器等措施,可以有效减少系统受雷击的风险,提高系统的可靠性和稳定性。

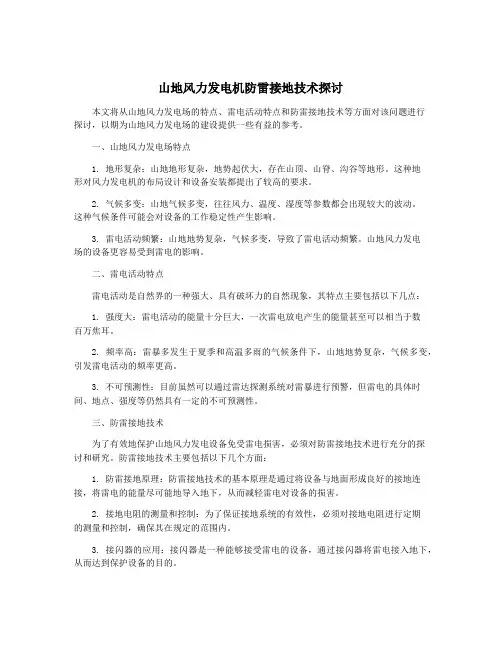

山地风力发电机防雷接地技术探讨本文将从山地风力发电场的特点、雷电活动特点和防雷接地技术等方面对该问题进行探讨,以期为山地风力发电场的建设提供一些有益的参考。
一、山地风力发电场特点1. 地形复杂:山地地形复杂,地势起伏大,存在山顶、山脊、沟谷等地形。
这种地形对风力发电机的布局设计和设备安装都提出了较高的要求。
2. 气候多变:山地气候多变,往往风力、温度、湿度等参数都会出现较大的波动。
这种气候条件可能会对设备的工作稳定性产生影响。
3. 雷电活动频繁:山地地势复杂,气候多变,导致了雷电活动频繁。
山地风力发电场的设备更容易受到雷电的影响。
二、雷电活动特点雷电活动是自然界的一种强大、具有破坏力的自然现象,其特点主要包括以下几点:1. 强度大:雷电活动的能量十分巨大,一次雷电放电产生的能量甚至可以相当于数百万焦耳。
2. 频率高:雷暴多发生于夏季和高温多雨的气候条件下,山地地势复杂,气候多变,引发雷电活动的频率更高。
3. 不可预测性:目前虽然可以通过雷达探测系统对雷暴进行预警,但雷电的具体时间、地点、强度等仍然具有一定的不可预测性。
三、防雷接地技术为了有效地保护山地风力发电设备免受雷电损害,必须对防雷接地技术进行充分的探讨和研究。
防雷接地技术主要包括以下几个方面:1. 防雷接地原理:防雷接地技术的基本原理是通过将设备与地面形成良好的接地连接,将雷电的能量尽可能地导入地下,从而减轻雷电对设备的损害。
2. 接地电阻的测量和控制:为了保证接地系统的有效性,必须对接地电阻进行定期的测量和控制,确保其在规定的范围内。
3. 接闪器的应用:接闪器是一种能够接受雷电的设备,通过接闪器将雷电接入地下,从而达到保护设备的目的。
4. 防雷装置的选择和安装:根据山地风力发电场的实际情况,选择适合的防雷装置,并按照标准要求进行正确的安装。
4. 防雷技术研究和创新:随着科技的不断发展,新型的防雷技术也在不断涌现,山地风力发电场可以根据实际情况进行技术研究和创新,以提高防雷效果。

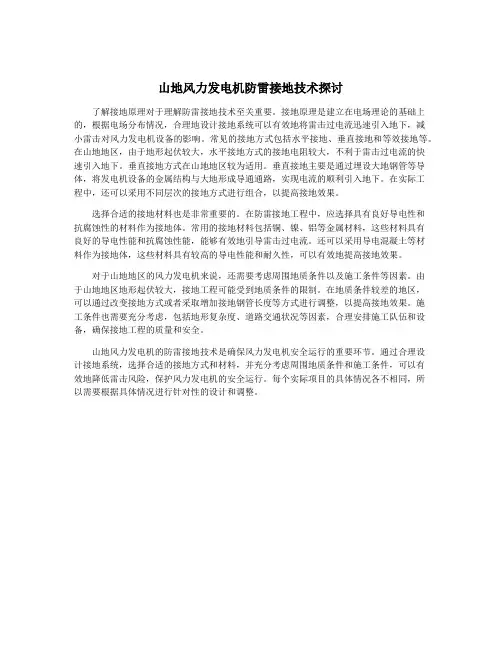

山地风力发电机防雷接地技术探讨了解接地原理对于理解防雷接地技术至关重要。
接地原理是建立在电场理论的基础上的,根据电场分布情况,合理地设计接地系统可以有效地将雷击过电流迅速引入地下,减小雷击对风力发电机设备的影响。
常见的接地方式包括水平接地、垂直接地和等效接地等。
在山地地区,由于地形起伏较大,水平接地方式的接地电阻较大,不利于雷击过电流的快速引入地下。
垂直接地方式在山地地区较为适用。
垂直接地主要是通过埋设大地钢管等导体,将发电机设备的金属结构与大地形成导通通路,实现电流的顺利引入地下。
在实际工程中,还可以采用不同层次的接地方式进行组合,以提高接地效果。
选择合适的接地材料也是非常重要的。
在防雷接地工程中,应选择具有良好导电性和抗腐蚀性的材料作为接地体。
常用的接地材料包括铜、镍、铝等金属材料,这些材料具有良好的导电性能和抗腐蚀性能,能够有效地引导雷击过电流。
还可以采用导电混凝土等材料作为接地体,这些材料具有较高的导电性能和耐久性,可以有效地提高接地效果。
对于山地地区的风力发电机来说,还需要考虑周围地质条件以及施工条件等因素。
由于山地地区地形起伏较大,接地工程可能受到地质条件的限制。
在地质条件较差的地区,可以通过改变接地方式或者采取增加接地钢管长度等方式进行调整,以提高接地效果。
施工条件也需要充分考虑,包括地形复杂度、道路交通状况等因素,合理安排施工队伍和设备,确保接地工程的质量和安全。
山地风力发电机的防雷接地技术是确保风力发电机安全运行的重要环节。
通过合理设计接地系统,选择合适的接地方式和材料,并充分考虑周围地质条件和施工条件,可以有效地降低雷击风险,保护风力发电机的安全运行。
每个实际项目的具体情况各不相同,所以需要根据具体情况进行针对性的设计和调整。

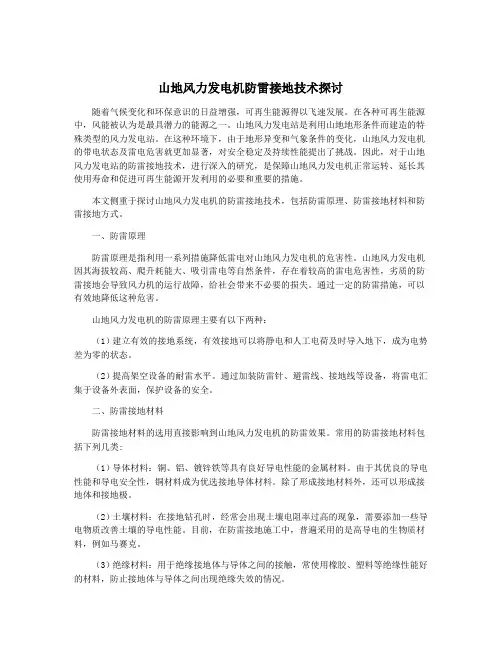

山地风力发电机防雷接地技术探讨随着气候变化和环保意识的日益增强,可再生能源得以飞速发展。
在各种可再生能源中,风能被认为是最具潜力的能源之一。
山地风力发电站是利用山地地形条件而建造的特殊类型的风力发电站。
在这种环境下,由于地形异变和气象条件的变化,山地风力发电机的带电状态及雷电危害就更加显著,对安全稳定及持续性能提出了挑战。
因此,对于山地风力发电站的防雷接地技术,进行深入的研究,是保障山地风力发电机正常运转、延长其使用寿命和促进可再生能源开发利用的必要和重要的措施。
本文侧重于探讨山地风力发电机的防雷接地技术,包括防雷原理、防雷接地材料和防雷接地方式。
一、防雷原理防雷原理是指利用一系列措施降低雷电对山地风力发电机的危害性。
山地风力发电机因其海拔较高、爬升耗能大、吸引雷电等自然条件,存在着较高的雷电危害性,劣质的防雷接地会导致风力机的运行故障,给社会带来不必要的损失。
通过一定的防雷措施,可以有效地降低这种危害。
山地风力发电机的防雷原理主要有以下两种:(1)建立有效的接地系统,有效接地可以将静电和人工电荷及时导入地下,成为电势差为零的状态。
(2)提高架空设备的耐雷水平。
通过加装防雷针、避雷线、接地线等设备,将雷电汇集于设备外表面,保护设备的安全。
二、防雷接地材料防雷接地材料的选用直接影响到山地风力发电机的防雷效果。
常用的防雷接地材料包括下列几类:(1)导体材料:铜、铝、镀锌铁等具有良好导电性能的金属材料。
由于其优良的导电性能和导电安全性,铜材料成为优选接地导体材料。
除了形成接地材料外,还可以形成接地体和接地极。
(2)土壤材料:在接地钻孔时,经常会出现土壤电阻率过高的现象,需要添加一些导电物质改善土壤的导电性能。
目前,在防雷接地施工中,普遍采用的是高导电的生物质材料,例如马赛克。
(3)绝缘材料:用于绝缘接地体与导体之间的接触,常使用橡胶、塑料等绝缘性能好的材料,防止接地体与导体之间出现绝缘失效的情况。
山地风力发电机的防雷接地方式多种多样。
山地风力发电机防雷接地技术探讨
山地地形起伏,风力资源丰富,适宜进行风力发电。
但是,山地风力发电机往往容易
受到雷电的影响,因此防雷接地技术的研究就显得尤为重要了。
首先,对于山地风力发电机,应该要采取有效的防雷接地措施。
防雷接地的基本目的
是将雷击能量分散地通过接地系统分散到地面。
因此,山地风力发电机防雷接地要注重以
下几点。
一、选择适合的接地电阻
山地风力发电机的接地系统需要用导体连接风机本体及控制系统等主要设备,接地电
阻值虽然要小,但是,在选择接地电阻时,还需要综合考虑到具体的场地条件。
如果接地
电阻太小,容易形成接地干扰,也无法承受雷电冲击,同时还会增加雷击损害的危险。
因此,在考虑接地电阻时,要选择合适的接地方式和材料,以满足安全使用的要求。
二、增强接地的效果
除了选择合适的接地电阻之外,还可以通过增加接地材料的面积,提高接地效果。
同时,可以对接地系统进行中性点接地,将系统与地面在电势上接通,形成电气环境的稳定,避免雷电损害。
三、注意接地的维护
由于山地环境复杂多变,接地系统的维护也要及时有效。
一旦发现接地系统出现故障,要及时进行维修更换。
同时,在安装接地系统时,还要考虑到接地分布均衡,尽量避免土
地类型差异,避免产生不稳定的电气环境。
总之,针对山地风力发电机的防雷接地技术,需要根据不同的场地特点,制定具体的
防雷接地方案,并采取有效的控制措施,既要考虑到有效性,又要注意安全性,确保防雷
接地工作的效果和可靠性。
山地风力发电机防雷接地技术探讨
一、山地风力发电机的特点
山地地形的复杂性,使风力场的漫游非常明显,导致风力沿着山脉产生旋流、湍流等不稳定气流,因此,山地风力发电机的叶片和风机塔架等构件受到的风力的方向、风速以及颠簸等都具有不确定性,遇到极端恶劣天气时,就会导致安全隐患,如垮塔、脱落等。
除此之外,山地的降雨量大,静电积累的能量也会比平原区域更高,容易引发雷电,给风力发电机带来额外的安全隐患。
1.引入避雷带
一般情况下,山地风力发电机的接地电阻会比平原地区高,因此,必须在风力发电机顶部和地面之间设置避雷带。
避雷带的选用应以不产生输电线排斥、不产生相互干扰为主要原则,把避雷带接地电阻降到百分之十以下。
2.优化风力发电机的接地
在风力发电机安装位置的选择上,尽量选择地势平缓、土质无石的场地。
同时,切勿将风力发电机安装在山顶等开阔场地,这种场地雷电危险性会比山脚下等封闭场地更高。
3.加装二次接地系统
为了使接地电阻达到更佳的状态,除了增加接地体积和深度,还可以加装二次接地系统。
即在避雷带上再引入一根下垂铜线状的导体,经过连接接地体后,使接地电阻更低,并起到干扰消除和稳定接地的作用。
4.合理设计风机叶片
通过合理的风机叶片设计,可以尽量降低叶片对静电的敏感度,提高风机叶片的防雷性能。
同时,还可在风机叶片表面涂覆一层导电涂料,防止叶片因静电荷的累积而引导雷电。
总的来说,山地风电的发展前景广阔,但是它必须面对地形和气象带来的挑战,通过合理的设计和防雷接地技术,才能使其安全稳定地运行。
因此,需要在山地风电的建设过程中,尽可能地预先进行调研,满足山地风电的安全稳定要求,促进清洁能源的发展。
山地风力发电机防雷接地技术探讨【摘要】本文探讨了山地风力发电机防雷接地技术的相关问题。
在我们介绍了论文背景、研究意义和研究方法。
接着在我们分析了山地风力发电机雷电影响、防雷原理、接地技术方案以及不同接地方式的比较,并探讨了接地技术在山地风力发电机中的应用。
在我们总结了技术要点,展望了未来发展趋势,并得出了结论。
本研究对于山地风力发电机防雷接地技术的研究具有重要的理论与实际意义,可以为相关领域的研究提供参考和借鉴。
【关键词】关键词:山地风力发电机、防雷接地技术、雷电影响、防雷原理、接地技术方案、接地方式比较、应用、技术总结、未来展望。
1. 引言1.1 论文背景山地风力发电机是利用山区地形的高差和地理位置的特殊性进行风力发电的一种方式,具有能源利用效率高、环境影响小等优点。
雷击是山地风力发电机面临的一个严重问题,雷电对风力发电机的设备和运行造成了严重的影响,甚至可能导致设备损坏和事故发生。
在建设山地风力发电机项目时,如何有效预防雷击,保障风力发电机的安全运行就成为了一个亟待解决的问题。
针对这一问题,需要对山地风力发电机的雷电影响进行深入分析,探讨其防雷原理,研究不同的接地技术方案,并比较它们的优劣,以及探讨这些接地技术在山地风力发电机中的应用情况。
通过系统地总结和研究,可以为山地风力发电机的运行和安全提供技术支持和指导。
就是围绕这一问题展开的,通过深入研究,可以为山地风力发电行业的发展提供有益参考和借鉴。
1.2 研究意义研究意义是指研究对社会、科学或者技术发展的重要性和意义。
在山地风力发电机防雷接地技术方面的研究意义主要包括以下几点:随着新能源发电的快速发展,风力发电作为清洁能源之一在我国得到了广泛应用。
而山地地形复杂、气候条件多变,山地风力发电机容易受到雷击的影响,因此研究山地风力发电机防雷接地技术具有重要意义,可以提高其运行的稳定性和安全性。
随着科技的进步和社会的要求,新型材料和技术的应用也越来越广泛。
山地风力发电机防雷接地技术探讨在山地等高原地区,气象条件比较复杂,风力较大,因此风力发电机应用范围非常广泛。
然而,由于山地的地形变化复杂,地貌错综复杂,加之雷电活动频繁,使得山地风力发电机的安全性和可靠性受到了威胁。
因此,在山地地区使用风力发电机时,必须采取科学的防雷措施,保障其正常工作及安全运行。
本文从以下几个方面对山地风力发电机防雷接地技术进行探讨。
一、防雷接地原理风力发电机在运作过程中,由于接收的风能较大,因此会积累很高的电荷,导致电位的差异,从而引起雷击。
因此,风力发电机的防雷接地必不可少。
防雷接地就是要通过将发电机与地球之间的电阻尽可能地减小来保护设备不被雷击。
防雷接地的基本原理是通过建立低阻值的电气连接,将设备与地面之间的电位差降到最低,使得电荷能够顺利地流入地面,从而达到防雷的目的。
1. 接地系统合理的接地系统是防雷措施的基础。
山地风力发电机应该采用高质量的接地系统,包括接地塔、接地线、接地网、地毯等。
接地塔应该坚实可靠,通过大面积接地效应将接地电势放到一个合理的水平,同时要保证地埋深度足够,建设良好的接地板。
2. 金属避雷带金属避雷带是一种非常有效的防雷措施,也是山地风力发电机的常用防雷措施之一。
金属避雷带应该与风力发电机的任何金属部件保持良好的连接,包括发电机本身、传动系统以及塔身。
通过避雷带的引入,可以有效地引导雷电流,减少雷电对其他设备的干扰。
3. 避雷针避雷针也是一种常用的防雷设备,其可以为风力发电机提供额外的保护。
避雷针应该采用塔顶式,可以将避雷针设置在发电机和电缆管道的顶部,起到避免雷电击中设备的效果。
4. 地电阻测量地电阻测量是非常必要的,因为它可以帮助你检测接地系统是否存在问题。
这可以通过测量地电阻和接地电位差来完成,确定防雷接地系统的质量和安全性能。
5. 整体接地整体接地是一种较为先进灵活的防雷接地技术,它可以降低整个系统的接地电阻,提高整个系统的防雷性能,避免单点接地的难度和局限性。
山地风力发电机防雷接地技术探讨山地地区由于地势高低起伏,气候复杂多变,常常受到雷暴的影响。
而风力发电机是在山地地区广泛使用的可再生能源发电设备之一,所以风力发电机的防雷接地技术就显得尤为重要。
本文将对山地风力发电机防雷接地技术进行探讨。
了解防雷接地技术的重要性。
雷暴天气中,云与地之间产生的电荷差会引起雷击,而山地地区的地形起伏会导致地面电势的不均匀分布,产生较大的电势差。
如果风力发电机的防雷接地技术不到位,极易受到雷击损坏,甚至引发火灾、爆炸等严重事故,带来重大损失。
研究山地地区的特点和风力发电机的工作原理。
山地地区常常处于高海拔,气候多变,降雨量较大。
风力发电机的工作原理是利用风能将叶片带动转子产生机械能,进而转换成电能。
风力发电机的防雷接地技术需要考虑山地地形、气候条件和设备特点。
针对上述特点,我们可以采取以下几个方面来探讨山地风力发电机的防雷接地技术:1.土壤测试和选择合适的接地方式。
首先需要进行土壤测试,了解土壤的导电性能和耐电压能力。
选择合适的接地方式,比如垂直接地或水平接地,以确保接地系统能够有效扩散雷击电流,减少雷击对风力发电机的影响。
2.接地电阻的设计和检测。
接地电阻是判断接地系统性能好坏的重要指标。
在山地风力发电机的防雷接地技术中,要合理设计接地电极的尺寸和布置。
在安装完成后需要进行接地电阻的检测,确保接地系统的导通性能符合要求。
3.引雷装置的设置。
引雷装置是为了吸引雷击,将雷击电流引至接地系统,减少对风力发电机的影响。
在山地地区的风力发电机防雷接地技术中,可以根据当地的气象条件和地形特点设置合适的引雷装置。
4.设备的绝缘保护和防雷装置的维护。
除了接地技术外,还需要对风力发电机的绝缘保护措施进行维护,确保设备的绝缘性能符合要求。
定期对风力发电机的防雷装置进行维护,及时更换老化或损坏的部件,避免雷击事故的发生。
山地风力发电机的防雷接地技术需要考虑山地地区的特点和风力发电机的工作原理。
山地风力发电机防雷接地技术探讨1. 引言1.1 研究背景山地风力发电机是利用山地地形的特点进行布局和建设的一种发电设备,具有高度的节能环保性能和可再生资源利用价值。
在山地地区,雷电活动频繁,容易给风力发电机的安全运行带来一定的风险。
如何有效地进行防雷接地技术的设计和实施,成为当前山地风力发电行业亟需解决的重要技术问题。
研究背景引入了针对山地风力发电机防雷接地技术的研究需求和实际应用情况,突出了该领域的重要性和紧迫性。
通过对山地风力发电机防雷接地技术的现状分析和雷电风险分析等探讨,可以为后续的防雷接地技术方案设计和优化提供有效的支撑和指导。
引入研究背景还能够概述该领域的国内外研究动态和成果,为下文的研究内容奠定坚实的基础,为读者提供研究的整体背景和脉络。
1.2 研究目的研究目的:本文旨在通过对山地风力发电机防雷接地技术的探讨,深入分析当前技术的现状及存在的问题,通过对雷电风险的分析和影响因素的研究,提出一系列有效的防雷接地技术方案,并对这些方案的实施效果进行评估。
通过对技术方案的讨论和评估,可以更好地了解山地风力发电机防雷接地技术的优势和不足之处,同时为未来的发展提供建设性的改进建议和展望。
通过本研究,旨在为提升山地风力发电机的安全性、可靠性和稳定性,提供有益的理论和实践指导。
1.3 研究意义山地风力发电机防雷接地技术的研究意义主要体现在以下几个方面:首先,随着山地风力发电机的普及和应用范围的扩大,其遭受雷击的风险也在增加。
因此,研究山地风力发电机防雷接地技术,可以有效降低雷击对发电机设备造成的损坏,提高设备的运行稳定性和可靠性,保障风力发电系统的正常运行。
其次,山地地形复杂多变,雷电活动频繁,容易造成风力发电机的雷击事故,影响发电效率和安全运行。
因此,探讨山地风力发电机防雷接地技术,可以为减少发电机的雷击事故提供技术支持,保障人员和设备的安全。
此外,研究山地风力发电机防雷接地技术,可以促进风力发电产业的发展和完善。
风力发电机组防雷接地简单的探讨
杨松
中国大唐集团科技工程有限公司
北京市海淀区紫竹院路120号6层 100097
摘要:国内风电初期规模性发展,多选址在年风资源较好、雷电日较少的内蒙古和新疆等北方内陆地区。
现阶段风电发展速度加快,规模日益大型化,雷害危险也日益显露。
风力发电机组则是风电场组成的最为重要设备,本次就风电机组防雷措施做简单探讨。
关键词:风电;防雷及接地;
风能清洁的可再生能源,如何开发与利用好风能资源是能源可持续发展的重中之重。
有助于降低全球二氧化碳等温室气体的排放,改善我们赖以生存的自然环境。
一、风电机组的雷害性
风力发电机组塔位往往多布置在例如海岸、丘陵、山脊,旷野平原等空旷地区,暴露于雷击之中。
且本身高度在120米以上,属高大建筑物。
在高度超过60米的高大建筑物会发生侧击,即部分雷电绕过建筑物顶部装置的接闪器,击中建筑物侧面。
从雷电概念分析,与上行雷相关的起始连续电流转移的电荷量很高,可以高达300C。
上行雷对建筑物的损坏程度的比例随着建筑物的高度增加而加大,当风机塔身高度超过100米时,受到上行雷击的概率较高。
而风电机组分布在空旷平坦(或山地、山脊顶端),并且周围缺少高大物体配合防雷,缺少有效防雷设施,发生雷击时,更能吸引雷电。
[1]风机本身就犹如一座天然的引雷塔。
在IEC 62305-1中,根据构筑物预期的雷击电流大小,将雷电防护水平分为表1 所示的几类[1]。
图1 滚球法在风电机组中的应用
(图中,滚球覆盖以外的地区为IEC 61400-24标准中划定的LPZ0A区)
二、风力发电机组防雷措施
相关规程规定,风力发电机组部件按照Ⅰ类防护水平设计防雷措施。
由于各地区雷电环境的不同,应依据使用地区和规定防护要求而确定。
雷击产生的大量电荷将对风机材料的选择以及日后运行维修更换,起到重要的考核基准。
增加易损件对雷电产生大量电能及热能的耐受能力,部件之间连接的可靠性,如何将提高风电机组使用寿命,有效抵御雷击所造成的磨损和破裂所带来的损失是未来相关研究的关键。
1.叶片防雷
据国外统计,世界每年有1%~2%的风机叶片遭受雷击。
目前风电机组的叶片外形几何结构复杂,因机组不同叶片长度不同,且长度超过50米已成为主流趋势。
叶片材质多由导电性能较差的增强型纤维复合材料制成,同时安装在高度超过80米的机塔上,直接暴露在直击雷下,因此它的防雷比IEC 62305-3 所要求的建筑物要复杂。
在设计叶片时要考虑叶片在遭到直击雷时,叶片叶尖接闪器在旋转的同时要如何才能购准确地接闪。
相关设备传导部件例如尖轴、炭纤维复合材料和叶片中传感器导流线等必须有良好的传导雷电流的功能。
[1]
2.其他辅助设备
风电机组的机舱和其他设备(如轮毂、塔架),设计时应充分考虑雷击接闪能力,接闪器的选择应选择导电性较好表面积较大的的金属构件。
再将金属构件相互连接达到等电位,满足能将雷电流快速分散并传导到接地系统的目的。
机舱外部安装的气象及侧风等仪表、航空障碍照明指示灯等的外部设备,避雷针、引下线以及搭接线的安装尺寸要满足IEC62305-3的要求。
也可以直接参考IEC62305标准所描述的方法安装制作。
图2 雷电防护区 IEC 61400-24标准
三、风力发电机组的接地措施
接地系统是做为快速分散消溃雷电流和防止风电机组因雷击而损坏的有效措施,亦可用来保护地面及维护人员免受雷击。
雷电流通过风机本身的防雷引下装置进入接地装置,散流于大地,较好的接地系统是能够保证雷击过程中风电机组安全的必备措施。
较为常规的为水平与垂直接地导体,水平接地体多采用-60x6热镀锌扁钢(不同风场应结合地勘报告实际考虑),若考虑沿集电线路路径方向,逐台风机接地系统和风场整个接地系统连为一体,形成整个风场综合接地网。
整个风电场的接地电阻将大大降低,减少了风电场中分散各处构筑物间的电位差。
但此方法直接导致工程造价偏高,且受施工场地影响较大。
垂直接地体多采用φ50mm L=2500mm 的铜棒(或热镀锌钢棒),同样受到工程地质、施工场地等因素影响,垂直接地体在施工时会使工程难度大为增加。
故应结合工程项目实际进行设计,选取最优
接地方案。
表2——接地极类型的适用场所地极类型适用场所
水平地极当土壤电阻率不随埋深而减小或电缆沟使水平地极易于安装
的场所使用。
垂直地极当土壤电阻率随埋深减小或接地系统必须保持密集的场所使
用。
根据相关规程要求,风机接地系统包括风机的工作接地,保护及防雷接地,其工频接地电阻值按主机厂家设计生产要求小于4Ω,冲击接地电阻需小于10Ω。
如果风电机所处位置的土壤电阻率较高, 按照一般电气设备的接地方式设计的接地系统明显不能满足其安全要求,必须采用高效、可靠的接地降阻材料和优化的解决方案。
例如:四川某风场,现场实勘土壤电阻率按照1000Ω.m左右,且土壤电阻率表层低,越往深处电阻率越高,故不适宜采用深井接地以及多层接地;雷击时,不光是接地系统的电阻特别重要,而且其电感也非常重要。
因为雷电流包含许多高频成分,它们与接地系统相互作用产生很高的瞬态阻抗。
一般的接地装置,大多采用普通型碳素钢材,而为减缓腐蚀速度,多采用热镀锌工艺技术,将除锈后的钢件浸入500℃左右融化的锌液中,使钢构件表面附着锌层,从而起到防腐的目的。
本工程也采用热镀锌钢材做为接地材料。
按照本工程招标文件的要求,水平接地体选用-60×6热镀锌扁钢,用于降阻的材料同样采用热镀锌钢材。
故而本工程考虑采用具有离子补偿功能的接地装置,通过向大地不断补充离子,逐步改善土壤本身导电性,减少接地极与大地的接触电阻值,达到降阻分流的效果。
同时接地电阻随季节变化影响较小,而使用新型复合回填料,靠电子导电,电极单元还将向周围土壤中不断的释放导电离子,达到逐步改善接地体周围的土壤电阻率的目的。
后充分利用场地内土壤电阻率较低的表层土区域,采用水平接地方式为主,垂直接地为辅,降阻亦考虑在水平接地体上处理。
为保证接地效果,减少施工量,采用具有离子补偿功能的接地装置,通过不断地向大地补充离子,改善土壤导电性。
回填土充分利用施工现场表层粘土,减小接地极与大地
的接触电阻。
结合离子补偿功能的接地装置,同时加入复合型回填料,可使接地系统更加安全、可靠。
但该方案的总体造价却高于以往工程所用的接地方案,如可以和常规接地材料的价格接近,也不妨是一种高效的接地措施。
随着新技术新产品的不断应用,对于风电机组的防雷与接地保护日渐完善,未来风电场日常运行安全也将大大提高。
参考文献
[1] IEC 61400-24 2002 风力涡轮发电机系统防雷标准
国家电网公司十八项电网重大反事故措施
国家电网公司《防止电力生产重大事故的二十五项重点要求》
JB617-2004 《接地装置安装工程施工工艺标准》
GB50057-2010 《建筑物防雷设计规范》
GB/T 50065-2011 交流电气装置的接地设计规范。
