液晶拼接屏安装说明

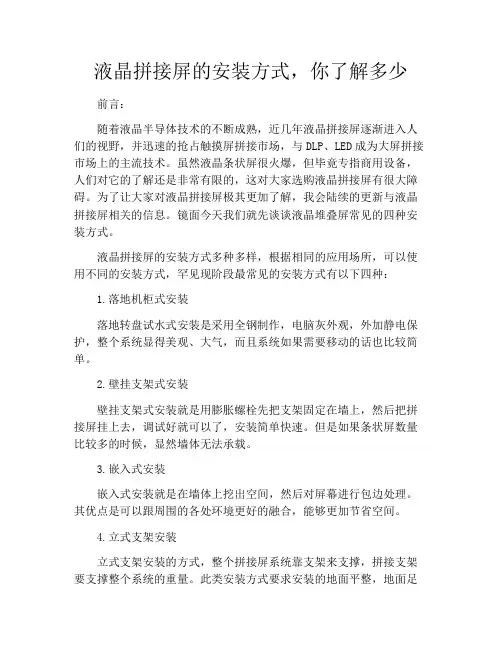

液晶拼接屏的安装方式，你了解多少前言：随着液晶半导体技术的不断成熟，近几年液晶拼接屏逐渐进入人们的视野，并迅速的抢占触摸屏拼接市场，与DLP、LED成为大屏拼接市场上的主流技术。

虽然液晶条状屏很火爆，但毕竟专指商用设备，人们对它的了解还是非常有限的，这对大家选购液晶拼接屏有很大障碍。

为了让大家对液晶拼接屏极其更加了解，我会陆续的更新与液晶拼接屏相关的信息。

镜面今天我们就先谈谈液晶堆叠屏常见的四种安装方式。

液晶拼接屏的安装方式多种多样，根据相同的应用场所，可以使用不同的安装方式，罕见现阶段最常见的安装方式有以下四种：1.落地机柜式安装落地转盘试水式安装是采用全钢制作，电脑灰外观，外加静电保护，整个系统显得美观、大气，而且系统如果需要移动的话也比较简单。

2.壁挂支架式安装壁挂支架式安装就是用膨胀螺栓先把支架固定在墙上，然后把拼接屏挂上去，调试好就可以了，安装简单快速。

但是如果条状屏数量比较多的时候，显然墙体无法承载。

3.嵌入式安装嵌入式安装就是在墙体上挖出空间，然后对屏幕进行包边处理。

其优点是可以跟周围的各处环境更好的融合，能够更加节省空间。

4.立式支架安装立式支架安装的方式，整个拼接屏系统靠支架来支撑，拼接支架要支撑整个系统的重量。

此类安装方式要求安装的地面平整，地面足够坚固，而且对于拼接支架的要求也比较高，这样安装利于系统的维护和故障以利维保。

液晶拼接屏的常见维护方式有两种：1、外拖拼式前保障方式前维护一般祭出在大屏幕前面将屏幕摘下，其后对其进行维护；有电动和手动两种；这种维护方式的这类大屏幕安装非常复杂，而且拼合只能做两层大屏幕的拼接（建议最多三层）；同时，由于要为从前面摘除大屏幕让出余量，将导致大屏幕拼缝不可避免的变大，从而会在一定程度上影响显示效果。

2、右边预留检修通道的后这种方式维护方式后维护指的是在大屏幕通过的后侧进行维护，必需在一般来说屏幕背面留出足够的维修通道，一般约需70公分到1米左右的宽度，对施工弹性的要求较高，而且会在一定程度上压缩可视空间。

液晶拼接屏的常见的安装方式与维护方式
正文：
液晶拼接屏的安装方式多种多样，根据不同的应用场所，可以使用不同的安装方式，目前最常见的安装方式有以下四种：
一、落地机柜式安装
落地机柜式安装是采用全钢制作，电脑灰外观，外加静电保护，整个系统显得美观、大气，而且系统如果需要移动的话也比较简单。

二、壁挂支架式安装
壁挂支架式安装就是用膨胀螺栓先把支架固定在墙上，然后把拼接屏挂上去，调试好就可以了，安装简单快速。

但是如果拼接屏数量比较多的时候，可能墙体无法承载。

三、嵌入式安装
嵌入式安装就是在墙体上挖出空间，然后对屏幕进行包边处理。

优点是可以跟周围的环境更好的融合，能够更加节省空间。

四、立式支架安装
立式支架安装的方式，整个拼接屏系统靠支架来支撑，拼接支架要支撑整个系统的重量。

这种安装方式要求安装的地面平整，地面足够坚固，而且对于拼接支架的要求也比较高，这样安装利于系统的维护和故障维修。

液晶拼接屏的常见维护方式有两种：1、外拖拼式前维护方式
前维护一般采取在大屏幕前面将屏幕摘下，之后对其进行维护；有电动和手动两种；这种维护方式的大屏幕安装非常复杂，而且只能做两层大屏幕的拼接（建议最多三层）；同时，由于要为从前面摘除大屏幕留出余量，将导致大屏幕拼缝不可避免的变大，从而会在一定程度上影响显示效果。

2、后面预留检修通道的后维护方式
后维护指的是在大屏幕的后侧进行维护，需要在屏幕背面留出足够的维修通道，一般约需70公分到1米左右的宽度，对施工空间的要求较高，而且会在一定程度上压缩可视空间。

现在大多数的工程均采用后维护方式。

液晶拼接屏安装说明发布日期：2014-08-06???点击次数：258高清液晶拼接说??明??书?使用操作本产品前，请仔细阅读完本说明书，并保留好以备将来参考????????????一、注意事项??????????二、警告注意??????????三、产品功能特点??????????四、接口说明??????????五、遥控器说明??????????六、控制软件驱动安装说明?产品u?u?请不要用锐利物、金属或液体触碰信号接头或进入散热孔内，以免电路短路及产品损坏。

u?请不要尝试自行分解、拆卸本产品任何部分，这样的行为可能会损坏产品及对人体造成伤害，并使您所享有的产品保修失效。

?u?请不要用手指直接接触屏幕表面，这样可能会损伤屏幕表面，且皮肤上的油脂若留在屏幕上将很难清除。

u?请不要对LCD屏幕施加压力，LCD屏幕是非常精致且脆弱的。

搬运u?搬运液晶拼接屏之前，请断开所有连接的线缆u?搬运大型液晶拼接屏时，需要两人以上。

u?搬运液晶拼接屏时，禁止对液晶面板施加压力。

u?搬运液晶拼接屏以进行维护或移动时，请使用原有的纸箱和包装材料进行包装。

u?抬起或移动液晶拼接屏时，请牢牢扶住后侧和底部。

安装u?u?u?u?插头u?请不要自行以非本手册说明范围内的方式或程序/技术人员为您处理。

电源线及信号连接线u?请不要让任何物体压迫电源线或信号连接线。

u?请不要让本产品之电源线或信号连接线经过走道，或人们可能常走动的地方，以避免线体被踩到。

u?请不要让电源插座或电源线超负荷使用。

u?请不要让本产品之电源线或信号连接线置于潮湿的地方。

使用环境?1、采用高端图像处理芯片，采用最新3D数字处理电路即3D数字梳状滤波和3D数字图象降噪技术，画面更为细腻、清晰，提供高品质画面；2、DNX运动补偿图像处理技术，动态图像无拖尾，消除干扰；3、支持16.7M色，色彩更鲜艳，画面更加细腻；I2C总线最新控制电路,整机可靠性高，扩展性好；4、Gamma校正、自动肤色校正功能，获得完美画质；极速响应时间，画面更为流畅；5、DLTI与DCTI6、支持输入信号接口如BNC、VGA、DVI、DVI数字环通；支持PIP、POP等显示功能；78910(B)、黄(Y)11到10000K的范围内以100K为阶调整；1213OSD的方式14、智能背光采集系统，可自动调节显示单元的亮度，无论白天、阴天、夜晚都可以自动调节，有效提升画面质量，环保、健康、节能；15、ADC调整：对VGA信号输入做增益调整，使输入信号色彩同步，保证输出到屏幕上的图像色彩正常显示出来；16、视频高清宽动态同步自适应双流码技术，彻底解决不同频率下产生图像闪烁；17、图像定格功能：把图像冻结不动定格在屏幕上显示；18、通过边缘锐化处理、帧率自动转换、第六代ACE彩色增加补偿、双通道及非线性缩放增强引擎等技术，获取完美画质、图像更清晰；19、可调整图像显示效果，根据屏幕大小调整水平和垂直框架，保证图像在拼接显示时更流畅，不错位；20、具有图像的水平位置、垂直位置、时钟和相位等调整功能；21、当图像位置处于不正常时或一个屏幕色彩和其它屏幕色彩不一致，按下自动调整键，可以保证图像实现满屏显示，图像位置回归正常，保证整体输出色彩的一致性；2223整体的亮度统一，保证画面效果的极致完美；2425262728操作变得更加简单，高效，48种情景模式可调用；29、用户可自定义填写控制软件中的标题管理及利用不同的色彩管理虚拟屏幕，方便使用管理；30、支持在线系统软件升级；可设置多个账号供不同的使用者进入操作界面，分级管理；31、支持联控周边设备，矩阵可一对一或用户自定义设置输出，矩阵输入信号源可重命名设置；32、设备参数导入/导出：设备设置或调整好参数后，可保存文件，更换设备后可直接调用参数，直接导入；33、电源带有过压、过流、过温、过载保护功能，当电压、电流、温度、负载过大时，电源会自动保护起来，关断电源，保证设备和工作人员的安全；34、智能开/关机：用户自定义开/机延时，逐个打开或关闭电源，防止电源浪涌，使设备工作更可靠；35、可定时开关机、定时轮巡切换通道功能、定时轮巡切换情景模式功能、定时轮巡切换矩阵功能；36、采用智能控制终端，无须PC、智能平板、智能手机及遥控器，可实现拼接、信号源切换、背光调节、开关机及进入OSD37、互联网多屏数字拼接功能，集中管理及网络传输，此功能可扩展；38、低功耗待机模式：待机功耗小于1W等规范；配置接口说明：图片图片1，22代表数字2；位3代表数字4；15行）5，6，7，8是列的地址：位5代表数字1；位6代表数字2；位7代表数字4；???????????????????????位8代表数字8。

安装液晶拼接屏的几种安装方式根据不同的应用场所，所用到的拼接单元数量的多少和终端客户的具体要求，液晶拼接屏的安装方式多种多样，液晶拼接屏的安装分为前维护和后维护两种。

后维护的安装方式，这种方式一方面安装难度小，另一方面后期维修维护便捷。

但是，许多客户由于受使用环境的限制，室内空间不足，就需要采取前维护的方式来解决。

现在我们就来谈谈目前最常见的四种安装方式。

一壁挂支架安装用膨胀螺栓先把支架固定在墙上，然后把拼接屏挂上去，调试好就可以了，安装简单快速。

但是如果拼接屏数量比较多的时候，可能墙体无法承载。

二立式支架安装立式支架安装的方式，整个拼接屏系统靠支架来支撑，拼接支架要支撑整个系统的重量。

这种安装方式要求安装的地面平整，地面足够坚固，而且对于拼接支架的要求也比较高，这样安装利于系统的维护和故障维修。

三落地机柜式安装采用这种方式安装的话，整个系统显得更加的美观、大气，而且系统如果需要移动的话也比较简单。

四嵌入式安装嵌入式安装就是在墙体上挖出空间，优点是可以跟周围的环境更好的融合，能够更加节省空间。

拼接屏维护方式1.前维护这里前维护分为两种，一种采用上翻式，一种采用弹出式（外拖拼式）。

前维护的优点是占用空间小，视觉效果更加精致。

但是维护难度大，支撑背架成本高。

前维护方式前维护一般采取在大屏幕前面将屏幕摘下，之后对其进行维护；有电动和手动两种；这种维护方式的大屏幕安装非常复杂，而且只能做两层大屏幕的拼接（建议最多三层）；同时，由于要为从前面摘除大屏幕留出余量，将导致大屏幕拼缝不可避免的变大，从而会在一定程度上影响显示效果。

2.后维护后维护主要是事先预留维护通道，优点是方便维修，但占用空间较大，维护难度小。

预留检修通道的后维护方式后维护是只需要在屏幕后面留有足够的通道，大约一米左右的宽度，以方便日后维修，对施工空间的要求比较苛刻，不仅如此，这在一定程度上会压缩可视空间，这往往是针对机柜式安装的液晶拼接屏使用得较多。

液晶拼接显示系统安装调试施工方案一、项目背景液晶拼接显示系统被广泛应用于商业展示、监控指挥中心等场合，为了确保系统的正常运行，安装调试过程至关重要。

本文将介绍液晶拼接显示系统的安装调试施工方案，包括前期准备、安装流程和调试步骤等内容。

二、前期准备1.确认安装位置：根据实际需求确定液晶拼接显示系统的安装位置，并保证安装区域的稳定性和通风良好。

2.准备设备和材料：准备好所需的液晶拼接屏幕、支架、接线盒、信号线等设备和材料，确保其完整性和性能良好。

3.安全措施：在安装调试过程中，严格遵守相关安全规定，佩戴好安全装备，确保施工人员的人身安全。

三、安装流程1.安装支架：根据液晶拼接屏幕的尺寸和重量，选择合适的支架进行安装，确保支架稳固可靠。

2.安装液晶拼接屏幕：将液晶拼接屏幕依次安装在支架上，注意保持屏幕之间的间距均匀，防止出现拼接间隙。

3.连接电源和信号线：将液晶拼接屏幕的电源线和信号线依次连接到接线盒中，确保连接正确无误。

4.调试显示效果：打开电源，进行显示效果的调试，检查各个屏幕是否正常显示，调整亮度、色彩等参数使显示效果达到最佳状态。

四、调试步骤1.调整亮度和对比度：通过屏幕菜单调节功能，逐步调整各个屏幕的亮度和对比度，保证显示效果清晰明亮。

2.校准屏幕位置：利用屏幕菜单中的调节功能，对各个屏幕的位置进行校准，确保它们在同一平面上并无缝拼接。

3.调整色彩均衡：根据需要调整屏幕的色彩均衡，让显示效果更加逼真。

4.检查拼接效果：观察整个显示屏幕的拼接效果，检查是否有拼接缝隙或者画面重叠现象，如有问题及时调整。

5.测试运行：进行长时间运行测试，检查各屏幕是否稳定运行，无异常情况。

五、项目总结液晶拼接显示系统的安装调试施工是一个复杂的过程，需要施工人员具有扎实的技术和丰富的经验。

通过本文介绍的安装调试方案，可以帮助施工人员规范操作流程，确保液晶拼接显示系统顺利安装并达到预期效果。

以上是液晶拼接显示系统安装调试施工方案的基本内容，希望能够对相关施工人员提供参考和帮助。

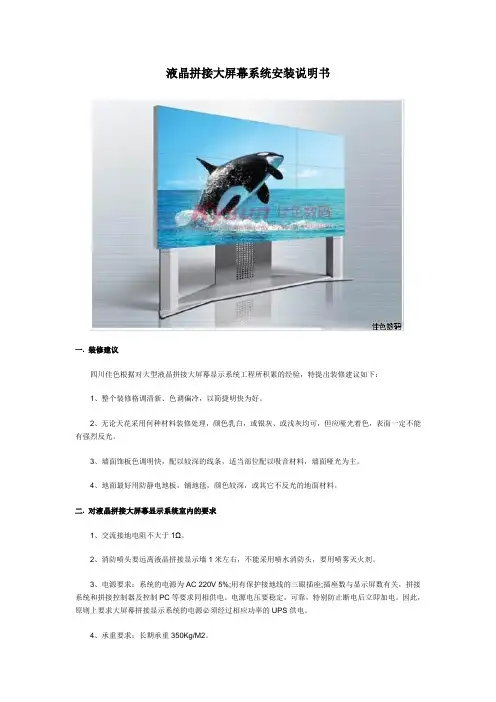

液晶拼接大屏幕系统安装说明书一. 装修建议四川佳色根据对大型液晶拼接大屏幕显示系统工程所积累的经验，特提出装修建议如下：1、整个装修格调清新、色调偏冷，以简捷明快为好。

2、无论天花采用何种材料装修处理，颜色乳白，或银灰、或浅灰均可，但应哑光着色，表面一定不能有强烈反光。

3、墙面饰板色调明快，配以较深的线条，适当部位配以吸音材料，墙面哑光为主。

4、地面最好用防静电地板，铺地毯，颜色较深，或其它不反光的地面材料。

二. 对液晶拼接大屏幕显示系统室内的要求1、交流接地电阻不大于1Ω。

2、消防喷头要远离液晶拼接显示墙1米左右，不能采用喷水消防头，要用喷雾灭火剂。

3、电源要求：系统的电源为AC 220V 5%;用有保护接地线的三眼插座;插座数与显示屏数有关，拼接系统和拼接控制器及控制PC等要求同相供电。

电源电压要稳定，可靠，特别防止断电后立即加电。

因此，原则上要求大屏幕拼接显示系统的电源必须经过相应功率的UPS供电。

4、承重要求：长期承重350Kg/M2。

5、安装地面要求平整结实，承重力强;机架一般直接装在水泥地面上;如需要装在地板上，地板下需要作加强处理。

6、作为拼接墙体的装修墙，要求墙体牢靠，窗口四周平直不变形，系统的网线要接到大屏控制器位置。

7、大屏房间要求恒温，恒湿。

大屏幕背后要装空调，最佳工作环境温度18～25度，最佳工作湿度<60%。

8、大屏房间要求保持干净，防尘，保证大屏幕的幕和箱体的干净。

9、大屏幕显示墙面避免光线直射，用窗帘遮光。

10、机房必须是装修清理完毕才能进行大屏幕施工。

11、用户要求后维护，因此电视墙后预留1.5米的通道。

如果监控室有操作台，电视墙的安装高度要求在1.1米-1.2米之间。

三.液晶拼接大屏幕对灯光照明要求1、屏幕前面1米内为暗区，一定不能安装日光灯管。

可安装内藏式筒灯，平行于屏幕排列，要单独可控开与关。

灯光不能直接照射到屏幕上。

2、整个大厅的灯按平行于屏幕方向分组进行控制，不要选用较强光的光源，灯光的布置原则是：使工作区有足够灯光强度，但对屏幕又不会产生明显的影响。

安装环境确认 1、安装工程师根据项目安装要求结合设计图纸，确认现场环境拼接大屏摆放位置与查看环境尺寸等是否符合安装要求。

确认如下：①确认摆放拼接大屏的安装位置；②测量摆放位置的长度与高度，对照项目图纸尺寸，是否符合要求,如有特殊情况需要指明确认如:有静电地板时确认静电地板高度与安装图纸对应;是挂壁安装时应确认墙壁是否是实心墙或可以进行特殊固定；如是嵌入墙壁安装别应确认墙壁的开口尺寸等；③确认供电状况（插座规格、接地、漏电、保险、负载等）检查，如还没有提供供电应要求客户(现场工作人员）及时供电,确保项目正常安装；④确认信号源输入是否到位即信号线是否布线到指定位置，如还没有完成应要求客户(现场工作人员）及时完成信号线输入问题，确保项目正常安装；安装位置环境考虑:光照、散热(通风）条件、稳固性、电磁干扰、磕碰、震动、儿童触及、烟雾、沙尘、潮湿、气体、油污、上方悬挂物或装饰物等环境条件。

3、对于非公司生产、监制的机柜、底座，不提供安装服务。

若用户执意要求，可提供安装服务，但对因机柜、底座、挂架质量原因导致拼接屏出现坠落、跌到等现象，致使拼接屏损坏的，安装工程师及创维群欣公司不承担任何责任1A机架安装：卸开木架即所有包装后开始安装,先安装机柜(机架）。

安装时先将底座从左边第一组到右(从右到左）连接,再安装上组机柜从左边第一组到右(从右到左）连接、而后安装面框，最后连接固定46寸屏单元的铝型材配件，每列固定2条。

机柜安装按项目图纸要求组装好机柜各部件,确认牢固、稳定。

1B挂壁结构安装：移开安装位置有关物品,确定安装固定孔位置,尽量实施无尘打孔，固定安装架并调试方向和水平，进行现场清理和整洁,安装拼接大屏。

特殊安装面安装：特殊安装面指除水泥、实心砖墙体、预设的内置钢结构支架，安装面为石膏板、空心砖、薄木板、大理石板、玻璃板或是悬空吊装、贴顶吊装、安装面内嵌、专用支架、可移动支架等，拼接大屏不适合在特殊面上直接安装。

液晶拼接屏安装步骤在了解了安装位置的大小以及墙面结构时，根据宽度来设计用几列液晶拼接屏合适，再根据高度设计它的行数，还要预留一定的底座高度，通常会预留80~100公分，还有需不需要安装LED条屏、顶部还要预留2公分大小的空间等，这些因素都要考虑进去。

相关安装方法如下：1、组装支架采用壁挂安装，直接用膨胀螺丝固定支架在墙上即可，支架一般都是技术人员出图纸后，现场进行焊接，而如果是机柜安装则直接现场组装即可。

选择需要安装拼接屏的墙面，在墙面上安装钢结构龙骨作为承重体。

铺设龙骨时应注意与墙面水平。

拼接屏支架为横长两米，高长一米六的两种横杆。

使用水平仪在墙面上打出水平和垂直的线，按照拼接屏配置的具体情况，找到最底端的一根横杆的位置，使用铅笔画出位置。

2、安装屏幕组装完支架后，就可以依次安装液晶拼接屏了，一般都是从下往上的顺序安装，也就是先装最下面一层屏，这样做的目的是考虑施工的方便性，因为即使安装到最上面一层屏，技术人员也有足够的施工空间，而如果是从上往下安装的话，则最下面一层就不好安装了，甚至连手都伸不下。

3、调整拼缝液晶拼接屏都是相互拼接起来的，这就会形成一定大小的拼缝，这个拼缝太大会导致影响观看效果，太小则容易想到挤压，所以一定要调节到最合适的一个宽度，这个以安装后顺利穿过一张A4纸为标准。

这个调整的过程也是最考验技术的，需要非常大的耐心。

4、连接信号源液晶拼接屏安装完成后，就要把它与电脑或者硬盘录像机等设备相连，以实现信号的顺利传输，同时液晶拼接屏之间还要利用网线串联起来，同时需要接通电源等，这时要考虑的就是整个屏幕运行的功率，最好是单独配备电源插排。

5.、调试信号液晶拼接屏安装完成后，就需要调试信号了，如果是电脑信号则较为容易，直接用高清线连接后，利用分配器或者矩阵切换即可，而如果是监控信号，则需要根据现场情况，是连接电脑还是硬盘录相机，还有解码器等。

前言：随着液晶技术的不断成熟，近几年液晶拼接屏逐渐进入人们的视野，并迅速的抢占大屏拼接市场，与DLP、LED 成为大屏拼接市场上的主流技术。

虽然液晶拼接屏很火爆，但毕竟属于商用设备，人们对它的了解还是非常有限的，这对大家选购液晶拼接屏有很大障碍。

为了让大家对液晶拼接屏更加了解，小编会陆续的更新与液晶拼接屏相关的信息。

今天我们就先谈谈液晶拼接屏常见的四种安装方式。

液晶拼接屏的安装方式多种多样，根据不同的应用场所，可以使用不同的安装方式，目前最常见的安装方式有以下四种：1. 落地机柜式安装落地机柜式安装是采用全钢制作，电脑灰外观，外加静电保护，整个系统显得美观、大气，而且系统如果需要移动的话也比较简单。

2. 壁挂支架式安装壁挂支架式安装就是用膨胀螺栓先把支架固定在墙上，然后把拼接屏挂上去，调试好就可以了，安装简单快速。

但是如果拼接屏数量比较多的时候，可能墙体无法承载。

3. 嵌入式安装嵌入式安装就是在墙体上挖出空间，然后对屏幕进行包边处理。

优点是可以跟周围的环境更好的融合，能够更加节省空间。

4. 立式支架安装立式支架安装的方式，整个拼接屏系统靠支架来支撑，拼接支架要支撑整个系统的重量。

这种安装方式要求安装的地面平整，地面足够坚固，而且对于拼接支架的要求也比较高，这样安装利于系统的维护和故障维修。

液晶拼接屏的常见维护方式有两种：1、外拖拼式前维护方式前维护一般采取在大屏幕前面将屏幕摘下，之后对其进行维护；有电动和手动两种；这种维护方式的大屏幕安装非常复杂，而且只能做两层大屏幕的拼接（建议最多三层）；同时，由于要为从前面摘除大屏幕留出余量，将导致大屏幕拼缝不可避免的变大，从而会在一定程度上影响显示效果。

2、后面预留检修通道的后维护方式后维护指的是在大屏幕的后侧进行维护，需要在屏幕背面留出足够的维修通道，一般约需70公分到1米左右的宽度，对施工空间的要求较高，而且会在一定程度上压缩可视空间。

现在大多数的工程均采用后维护方式。

作业指导书注意事项：桌面的物料要摆放整齐制作：审核：批准：作业指导书注意事项：桌面的物料要摆放整齐制作：审核：批准：每个线材一定不能错插或反插制作：审核：批准：物料盒摆正放在桌面上；桌面的物料要摆放整齐。

制作：审核：批准：注意事项：桌面的物料要摆放整齐。

制作：审核：批准：桌面的物料要摆放整齐。

制作：审核：批准：注意事项：桌面的物料要摆放整齐。

制作：审核：批准：注意事项：桌面的物料要摆放整齐。

制作：审核：批准：注意事项：1. 桌面的物料要摆放整齐。

制作：审核：批准：注意事项：桌面的物料要摆放整齐。

制作：审核：批准：注意事项：桌面的物料要摆放整齐。

制作：审核：批准：注意事项：桌面的物料要摆放整齐。

制作：审核：批准：审核：批准：手不要碰及测试棒头、被测机，以免触电。

测试时间及测试电压、电流请务必按上表格调较。

每次开机后必须对仪器点检，并做好点检记录及注明各点检项目。

检查仪器发生故障后应及时停止使用，并且通知工程部进行对点检不通过的测试机，应及时追溯前次测之产品，并进行隔离、重新检查。

制作：审核：批准：、手不要碰及测试棒头、被测机，以免触电。

、测试时间及测试电流、电压请务必按上表格调校。

、每次开机后必须对仪器点检，并做好点检记录及注明各点检项目。

、不能使两输出端短路,否则会使仪器损坏。

、在测量时,必须从低档调至高档进行测量。

制作：审核：批准：耐压仪点检指导书制作：审核：批准：接地电阻点检指导书制作：审核：批准：。

液晶拼接屏安装方法图解及接线方法一、什么是液晶拼接屏液晶拼接屏既能单独作为显示器使用，又可以拼接成超大屏幕使用。

根据不同使用需求，实现可变大也可变小的百变大屏功能：单屏分割显示、单屏单独显示、任意组合显示、全屏液晶拼接、双重拼接液晶屏拼接、竖屏显示，图像边框可选补偿或遮盖，支持数字信号的漫游、缩放拉伸、跨屏显示，各种显示预案的设置和运行，全高清信号实时处理。

二、液晶拼接屏安装方法1、液晶拼接屏安装地面的选择液晶拼接屏选择的安装面要平整，因为液晶拼接屏整个系统不管是在体积还是在重量方面都比较大。

选择面也需要有一定的承受重量的能力，如果墙面是瓷砖的话，则有可能承受不住它的重量。

还有一点就是安装面要能够防静电。

2、液晶拼接屏布线的注意事项安装液晶拼接屏的时候，在布线时要注意将其电源线和信号线区分开来，安装在不同的地方，避免产生干扰。

另外要根据整个项目的屏幕的大小和安装位置，计算出所需要的各种线的长度和规格，计算整个工程的需要。

3、液晶拼接屏环境光线要求液晶拼接屏的亮度虽然非常高，但毕竟还是有限，所以选择安装的环境周围的光线不能太强，如果太强的话，则有可能看不到屏幕上的画面。

屏幕附近可能射入的光线(如窗户)，必要时要进行遮挡，同时设备运行时灯光最好关掉，以保证设备的正常运行。

在屏幕正前方不要安装灯，安装筒式灯即可。

4、液晶拼接屏框架要求为了日后液晶拼接屏的维护更加便利，框架包边必须为可拆卸式包边。

外框架内沿距拼墙外边每边预留约25mm间隙，大型拼墙还应根据列数适当增加余量。

另外，为了后期进入箱体维护，维修通道原则上上不小于1.2m宽。

可拆卸式边条以压住屏幕边缘3-5mm为宜，在箱体和屏幕完全安装到位后，最后再固定可拆卸式边条。

5、液晶拼接屏通风要求在维修通道内，必须要安装空调或者是出风口，保证设备的通风情况良好。

出风口位置应尽量远离液晶拼接墙(1m左右较好)，并且出风口的风不能对着箱体直接吹，以免屏幕冷热不均匀而损坏。

在安装拼接屏之前先把细节方面了解清楚能使安装顺利进行，保证安装效果，还能为后期维护省去很多麻烦。

液晶拼接屏的安装一般有：壁挂式、落地支架式和嵌入式安装这几种，因此做的准备事项也不尽相同。

分享液晶拼接屏三种安装方式的事先准备工作
一、壁挂式安装拼接屏
一定要注意安装拼接屏的墙体不能是泡沫和木板的，因为壁挂和嵌入式安转的液晶拼接墙主要的考虑因素是墙体的承重能力和墙体的厚度。

若墙体支撑不了屏幕的重量，就算暂时能安装好往后时间一长也会崩塌的。

二、落地式安装拼接屏
落地支架相对于其它几种安装方式而言其后期维护比较简单、一般情况下机柜的厚度会在40cm左右。

而且采用机柜式的液晶拼接屏主需要把屏幕挂上去就可以了不需要进行包边处理。

三、嵌入式安装拼接屏
嵌入式安装首先要确定屏幕的尺寸大小（长宽高），好让装修师傅预留出空间，一般要比实际尺寸大5cm左右。

如果空间不够安装的时候又要去打墙拆墙不是一般的麻烦。

我们创新维的拼接屏是支持全国免费上门包损安装的，也出现过安装方式沟通不到位的情况，比如：客户说是可以壁挂安装的，然后壁挂支架发过去，发现并非承重墙，那就得换成落地支架，这个动作就很麻烦，所以在事先做好沟通，那是相当有必要的，以免造成双方之间的不必要损失。

安装液晶拼接屏施工方案引言液晶拼接屏是一种广泛应用于大型展示和信息传递领域的显示技术。

它由多个液晶显示屏拼接而成，可以实现高分辨率的大屏显示效果。

本文档旨在介绍安装液晶拼接屏的详细施工方案，从准备工作到安装的具体步骤进行说明。

准备工作在安装液晶拼接屏之前，需要进行一些准备工作，以确保施工的顺利进行。

以下是准备工作的具体步骤：1.项目规划：在施工之前，需要进行项目规划，确定液晶拼接屏的安装位置、数量和布局等细节。

2.选购设备：根据项目规划，选购合适的液晶拼接屏、支架、连接线等设备，并确保设备的质量和兼容性。

3.安全评估：对施工现场进行安全评估，确保安装液晶拼接屏的环境符合相关的安全标准，并做好防护措施。

4.施工人员培训：对参与施工的人员进行培训，使其了解液晶拼接屏的安装流程和操作规范，提高施工效率和质量。

施工步骤完成准备工作后，可以开始进行液晶拼接屏的安装。

以下是安装的具体步骤：1. 安装支架1.根据项目规划确定液晶拼接屏的安装位置，在墙壁、天花板或地面上进行标记。

2.安装支架，将支架与墙壁或地面固定，确保支架牢固可靠。

3.将支架与液晶拼接屏连接，调整支架的高度和角度，使液晶拼接屏能够达到预期的显示效果。

2. 连接电源和信号线1.将电源线插入液晶拼接屏的电源接口，并接通电源，确保液晶拼接屏能够正常供电。

2.将信号线插入液晶拼接屏的信号接口，将其与播放设备或控制系统连接，确保液晶拼接屏能够正常接收并显示信号。

3. 调试和测试1.打开液晶拼接屏的电源开关，确保屏幕正常亮起，并显示预期的内容。

2.根据需要，调整液晶拼接屏的亮度、对比度、色彩等参数，以达到最佳的显示效果。

3.进行功能测试，包括触摸测试（如液晶拼接屏支持触摸）、分辨率测试等，确保液晶拼接屏的各项功能正常工作。

4. 固定液晶拼接屏1.在调试完成并通过测试后，使用墙钉或螺丝将液晶拼接屏固定在支架上，确保液晶拼接屏牢固固定且不会摇晃。

2.检查液晶拼接屏是否安装平整、无残影和亮点等故障，及时调整和更换。

液晶拼接屏产品说明书V2.10一、大屏接口介绍二、系统参数设置1、电视墙序号（ID）设置方法一:步骤1、使用拼接单元选配的遥控器进入“用户菜单”；（遥控接收头接在第1个拼接单元的RS232OutA或OutB接口，非RS232In接口）步骤2、进入“高级设置”—》拼接设置，根据拼接单元安装的位置，设置相应的电视墙序号。

方法二：使用LCDWall控制软件，进入系统设置—》系统调整，设置对应的电视墙序号，步骤见下图。

注：拼接单元安装位置和电视墙序号对应规则如下（图例4行4列拼接）：1 2 3 45 6 7 89 10 11 1213 14 15 162、串口设置：1、程序初次启动时，控制软件LCDWall有串口的操作界面。

2、选择电脑（控制端）相应的串口号，点击打开，确保设备通讯正常。

步骤见下图。

三、系统界面说明注：1、由于软件版本及参数设置不同，菜单功能开放程度不同，请以厂家提供软件为准。

2、用户公司名称区：用户可以设置自已的公司的名称显示在软件上面。

3、拼接单元模拟区：模拟大屏幕墙拼接单元，可进行拼接单元选取操作。

4、窗口：模拟单个拼接显示单元。

5、串口设置区：设置PC机对应的操作串口。

6、幕墙设置区：设置实际电视墙的行数和列数。

7、边框消隐区域：进行物理拼缝的设置和边框消隐功能设定。

8、功能区：可针对单个拼接单元或多个拼接单元进行开/关机、VGA自动调整、信息显示、遥控器操作等多项功能操作。

9、矩阵操作区：可以设置矩阵联动，矩阵独立串口操作、矩阵映射关系等等操作。

10、图像拼接功能操作区：可进行图像拼接、图像分解（还原）等功能操作。

11、用户LOGO显示区，显示用户自已公司的标志。

12、状态显示区：显示用户串口的状态、时间、以及当前用户操作的权限。

四、系统功能设置1、操作单元选取操作1、点击鼠标左键选择一个操作窗口，选中窗口呈深蓝色；2、拖动鼠标左键选择相邻的多个操作窗口，选中窗口呈深蓝色；2、信源转换操作1、选择需要操作的窗口；2、点击鼠标右键，弹出本机信源菜单，选择需要转换到的信源；3、图像拼接操作1、选择需要拼接的信号窗口，如1号机显示的视频1；2、再次点击鼠标左键并拖动选择希望拼接的区域，如选择1、2、3、4号窗口；3、点击图像拼接功能操作区中的“拼接”按钮，实现图像拼接操作；4、图像分解操作1、选择处于拼接状态的窗口，点击图像拼接功能操作区中的“分解”按钮；2、分解后系统将恢复拼接前的显示状态；5、边框消隐操作1、勾选边框消隐设置区中的复选框；2、输入水平和垂直边框的宽度；3、点击“确定”按钮；6、场景的存储和调用1、场景的存储：1.1在拼接模拟区设置好相应的显示状态；1.2点击场景预设快捷按钮，在弹出的菜单里面进行相应的操作。

拼接屏安装方案介绍拼接屏是一种多块显示屏幕通过拼接技术拼接在一起形成一个整体显示屏的设备。

它通常由多个液晶屏幕组成，是一种在商业、广告、展览等领域广泛使用的显示设备。

本文将介绍拼接屏的安装方案，包括准备工作、安装步骤和注意事项。

准备工作在进行拼接屏安装之前，需要做一些准备工作，以确保安装的顺利进行。

1. 安装位置的选择首先，需要选择合适的安装位置。

安装位置应有足够的空间容纳拼接屏设备，并提供良好的观看体验。

同时，安装位置应避免阳光直射、高温、潮湿等因素对设备的影响。

2. 配电与布线在选择安装位置之后，需要进行配电与布线工作。

拼接屏通常需要接入电源和视频信号源。

因此，需要确保安装位置附近有足够的电源插座和视频信号输入接口，并按照设备的规格要求进行正确连接。

安装步骤在准备工作完成之后，可以开始进行拼接屏的安装了。

下面是具体的安装步骤：1. 方案设计首先，根据实际需要，制定安装方案。

根据拼接屏设备的规格和数量，确定屏幕的排列方式和安装位置。

同时，需要考虑到观看距离、观看角度等因素来决定屏幕的大小和数量。

2. 安装支架根据方案设计，安装支架。

支架是固定拼接屏设备的重要组成部分。

根据拼接屏的尺寸和数量选择合适的支架，并根据安装位置的特点进行固定。

3. 连接屏幕将拼接屏的各个屏幕连接在一起。

根据设备的接口类型选择合适的连接线缆，并按照设备的连接说明将屏幕连接在一起。

4. 安装调整根据具体情况对拼接屏进行安装调整。

包括调整屏幕的位置、角度和倾斜度等，以获得最佳的观看效果。

同时，根据需要对屏幕进行调试与校准，以确保显示效果达到预期。

5. 系统设置根据使用需求，进行系统设置。

包括输入输出源的选择与配置，显示内容的设置与调整等。

根据拼接屏设备的不同，系统设置方式可能有所差异，需要根据设备的说明进行操作。

注意事项在进行拼接屏安装过程中，需要注意以下事项：1. 安全性安装过程中要注意人身安全和设备安全。

应遵循相关安全操作规程，确保安装过程中没有意外发生。
