一、目的规范中控操作流程，按照回转窑煅烧要求，生产相应品质煤粉，持续、稳定、低耗、安全运行。
二、范围本规程适用于煤粉制备工艺中控操作，包括原煤预均化、调配输送及原煤粉磨系统。
三、基本要求1、按时按要求填写《煤磨操作记录》。
2、严格遵守各项安全操作规程，树立安全第一的思想。
3、紧密配合窑操，精心操作，不断优化操作参数，确保优质、高效、低耗生产。
4、严格控制出磨气体温度及煤粉温度，密切监视气体分析仪CO 含量变化，确保系统安全。
四、工艺流程简介1、原煤来源：通过原煤预均化堆场取料机刮取原煤，再通过皮带输送机送至磨头原煤仓。
2、热风来源：正常生产期间篦冷机的热风，在煤磨主排风机的作用下，为煤磨烘干提供热源；非正常生产期间使用热风炉的热风，作为煤磨烘干和粉磨的热源。
3、煤粉制备工艺流程：原煤仓内原煤经定量给料机计量后由电动双翻板阀喂入风扫磨，在煤磨主排风机的抽力作用下，篦冷机的热气被抽到旋转的磨机筒体内，原煤进入烘干仓时，由于烘干仓内设有特别的扬料板将原煤扬起，含有水分的原煤在此处与热气进行强烈的热交换而得到烘干，烘干后的煤块通过设有扬料板的双层隔仓板进入粉磨仓，粉磨仓内的研磨体被旋转的筒体带起、抛落，从而把煤块粉碎和研磨成煤粉，煤粉在排风机的抽力作用下被送入高效选粉机，经选粉机分级后，粗粉由螺旋输送机送入磨内重新粉磨，细粉进入袋收尘收集后由螺旋输送机送入煤粉仓，经收尘器过滤后的气体通过排风机排入大气。
煤粉进入煤粉仓后带入的废气经安置在煤粉仓顶部的袋收尘过滤后由独立的风机排出。
4、安全防范：为防止煤粉仓，主/辅袋收尘器着火，该系统设置了一套氮气灭火装置，分别为煤粉仓，袋收尘器灭火；另外煤磨还设置有一套消防水装置。
五、煤磨系统设备的分组1、设备分组的目的系统的每台设备都不是孤立的，在正常生产过程中它与其上下流程设备间都存在着相互制约的关系，在生产中一旦某台设备故障将会牵涉其它设备的运行安全，因此，为了保护整个工艺流程中每台设备或使系统按正确的程序依次安全启动或停机，根据设备间相关性将系统设备划分成若干个组，每组设备都建立起一定的“联锁”关系，从而使这些设备能安全地启动、运转、停机，自动地达到保护系统设备的目的。
煤磨系统防火防爆操作规程第一章总则第一条目的和基本要求为了保障煤磨系统的安全运行，预防火灾和爆炸事故的发生，保护生命财产安全，制定本操作规程。
第二条适用范围本操作规程适用于煤磨系统的日常操作和维护工作。
第三条定义1. 煤磨系统：指磨机、风机、除尘器、输送管道等设备组成的煤粉生产和输送系统。
2. 火灾：指在煤磨系统中发生的明火或隐火。
3. 爆炸：指煤磨系统内由于可燃粉尘与空气混合形成可燃气体，发生燃烧并造成扩展的现象。
4. 作业人员：指参与煤磨系统操作和维护的员工。
第二章煤磨系统操作规范第四条进出操作规定1. 任何人员进入煤磨系统涉及到的装置、设备等区域前，必须进行消防安全培训。
2. 进入煤磨系统相关区域前，应穿戴好个人防护装备，按规定佩戴防静电鞋、防磁手表、防尘面罩等。
3. 进入煤磨系统相关区域时，应交换好通讯联系方式，确保可以及时联系到值班人员。
第五条设备操作规定1. 煤磨系统操作前，必须核对各设备运行状态，确保设备安全无异常。
2. 启动煤磨系统前，必须检查运行机油温度、油位等参数是否正常。
3. 操作人员必须按照操作规程进行设备操作，严禁擅自更改设备参数或关闭安全保护装置。
4. 煤磨系统运行中发生异常情况时，必须立即报告相关负责人。
第六条火灾防范措施1. 煤磨系统作业现场禁止吸烟、明火、高温火种等。
2. 严禁在煤磨系统附近堆放易燃物品，保持作业区域周围一定的安全距离。
3. 定期检查煤磨系统防火设施的可用性，如灭火器、消防栓、自动灭火系统等。
4. 发现火灾时，应立即按照灭火预案进行操作，及时报警并组织人员疏散。
第七条防爆措施1. 防爆区域内的设备必须符合防爆要求，并定期进行防爆检查。
2. 煤磨系统设备周围区域禁止堆放可燃物品，保持通道畅通，以便应急疏散。
3. 严禁在煤磨系统作业区域进行明火作业，操作人员必须配备防爆工具、工装等。
4. 定期对防爆设备进行维护保养，确保其正常运行。
5. 定期进行防爆演练，提高操作人员的应急处理能力。

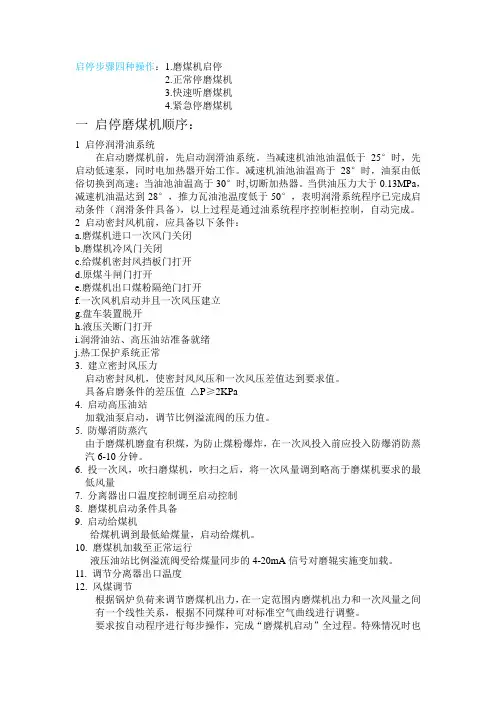

启停步骤四种操作：1.磨煤机启停2.正常停磨煤机3.快速听磨煤机4.紧急停磨煤机一启停磨煤机顺序：1 启停润滑油系统在启动磨煤机前，先启动润滑油系统。
当减速机油池油温低于25°时，先启动低速泵，同时电加热器开始工作。
减速机油池油温高于28°时，油泵由低俗切换到高速；当油池油温高于30°时,切断加热器。
当供油压力大于0.13MPa，减速机油温达到28°，推力瓦油池温度低于50°，表明润滑系统程序已完成启动条件（润滑条件具备），以上过程是通过油系统程序控制柜控制，自动完成。
2 启动密封风机前，应具备以下条件：a.磨煤机进口一次风门关闭b.磨煤机冷风门关闭c.给煤机密封风挡板门打开d.原煤斗闸门打开e.磨煤机出口煤粉隔绝门打开f.一次风机启动并且一次风压建立g.盘车装置脱开h.液压关断门打开i.润滑油站、高压油站准备就绪j.热工保护系统正常3. 建立密封风压力启动密封风机，使密封风风压和一次风压差值达到要求值。
具备启磨条件的差压值△P≥2KPa4. 启动高压油站加载油泵启动，调节比例溢流阀的压力值。
5. 防爆消防蒸汽由于磨煤机磨盘有积煤，为防止煤粉爆炸，在一次风投入前应投入防爆消防蒸汽6-10分钟。
6. 投一次风，吹扫磨煤机，吹扫之后，将一次风量调到略高于磨煤机要求的最低风量7. 分离器出口温度控制调至启动控制8. 磨煤机启动条件具备9. 启动给煤机给煤机调到最低給煤量，启动给煤机。
10. 磨煤机加载至正常运行液压油站比例溢流阀受给煤量同步的4-20mA信号对磨辊实施变加载。
11. 调节分离器出口温度12. 风煤调节根据锅炉负荷来调节磨煤机出力，在一定范围内磨煤机出力和一次风量之间有一个线性关系，根据不同煤种可对标准空气曲线进行调整。
要求按自动程序进行每步操作，完成“磨煤机启动”全过程。
特殊情况时也可进行手动操作，应按《磨煤机启停保护逻辑图》每步控制程序确认后，按手动按钮，一直到最后一步，按磨煤机启停按钮（电动机合闸）为止。
煤磨系统是重要的煤炭粉碎设备，它的稳定运行直接关系到生产效率和产品质量。
为了确保煤磨系统的正常运行和安全生产，制定一套煤磨系统中控操作规程至关重要。
本规程旨在规范操作流程、标准作业程序、安全操作要求等方面的细节，以确保操作人员能够安全、高效地操作煤磨系统，实现生产目标。
本规程适用于所有煤磨系统的中控操作人员，必须在系统投入使用前进行培训并掌握相关操作技能。
任何违反规程的行为将会被认为是严重的违规，对生产安全和企业形象均会造成不良影响。
因此，本规程应该认真遵守和执行。
1范围本规程适用于烧成煤粉制备系统中控操作，即从原煤预均化堆场到煤粉仓部分。
2总则本规程旨在统一操作思想，树立安全第一的观点，力求做到优质、稳产、高产、低耗、生产出合格的煤粉，确保合格煤粉供应。
现场出现问题时,现场班组长确认后,汇报中控操作员,(较大的问题同时汇报主管部门领导)。
然后由中控操作员通知相关部门解决。
所有信息，现场与中控之间要及时反馈和协调。
3工艺流程3.1工艺流程简介首先由原煤预均化堆场的取料机（06/18.03）从堆场取到原煤，再由输送皮带机（06/18.07、06/18.08、06/18.09）输送至原煤仓。
原煤仓的原煤，经过仓下棒形阀（19.01），再落到定量给料机（19.02），由电动双翻板锁风阀（19.03）喂入煤磨（19.04），并在回转的磨内，受研磨体的粉磨。
由窑头废气来的热风,将磨内物料烘干并将粉料带出,经动态选粉机(19.05)，将较粗的颗粒料分选出来经螺旋输送机（19.07）返回磨内再次粉磨,合格的细粉和废气进入袋收尘器（19.09），由袋收尘收集下来的煤粉，经过回转下料器（19.09-1）由可逆螺旋输送机（19.11），经过气动推杆平板闸阀（19.12、19.13）分别卸入窑头煤粉仓（19.15-1）和分解炉煤粉仓（19.15-2）中，再经罗茨风机（19.18、19.19）送风，由申克秤计量被连续送入窑头燃烧器和分解炉中。
煤立磨安全操作规程一、引言煤立磨是煤磨矿山中常用的设备之一，它的安全操作对于保障生产和员工的安全至关重要。
本文档旨在规范煤立磨的安全操作，保证设备的正常运行，并最大程度地减少事故的发生。
二、设备概述煤立磨是一种煤磨设备，主要用于煤矿中的煤粉磨碎和干燥工作。
它由进料系统、磨煤系统、排粉系统、传动系统等组成。
设备的安装和使用需要遵循一定的操作规程，以确保设备运行的稳定性和安全性。
三、操作之前的准备工作1. 检查设备：在操作煤立磨之前，必须对设备进行仔细的检查，确保设备的工作状态正常。
特别要检查设备的润滑情况、各传动部件的卡死情况、电气设备的运行状态等。
2. 工作区域清理：清理工作区域，保持地面清洁和干燥，避免杂物堆积和滑倒事故的发生。
3. 个人防护：操作人员必须佩戴符合标准的安全帽、防护眼镜、耳塞、防护鞋等个人防护装备，防止意外伤害的发生。
4. 熟悉设备：操作人员必须熟悉设备的结构、工作原理和安全要求，确保能够正确操作设备。
四、操作步骤1. 启动设备：按照设备启动流程和顺序启动各部分设备，确保设备能够正常运行。
2. 加料操作：根据工艺要求，逐步向设备的进料系统中加入煤粉，确保加料的均匀和适量，避免因过量煤料导致设备堵塞和事故发生。
3. 调整操作：根据生产要求和设备运行状态，合理调整和控制设备的转速、磨煤压力和排粉量等参数，在保障设备正常运行的前提下，提高生产效率。
4. 监控设备：操作人员需时刻关注设备的工作状态，监测煤立磨的温度、振动、电流等指标，发现异常情况及时报警并采取相应措施。
5. 停机操作：当操作结束或检修时，应按照设备停机顺序依次停止各部分设备，并注意设备内部的物料清理和积存情况。
五、应急处理1. 设备故障：在设备故障发生时，操作人员应立即切断电源，并按照维修流程和要求进行操作，避免进一步的损坏和事故的发生。
2. 灭火处理：如发生火灾，在确保人员安全的前提下，尽快使用灭火器进行灭火，如无法控制火势，请迅速向相关部门报警并疏散人员。
第一篇磨煤机使用和操作说明1. 代号和技术数据代号Z G M 113分K、N、G三个型号,N型,不表示磨环滚道平均半径cm磨煤机辊式中速技术数据煤种范围煤种烟煤,部分贫煤和部分褐煤发热量 16～31MJ/kg表面水份≤18%可磨性系数 HGI=40～80哈氏可燃质挥发份 16～40%原煤颗粒 0～40mm=15～40%煤粉细度 R90磨煤机技术数据=16%, HGI=80, W Y=4% 标准研磨出力当R90额定功率 512 kW电动机额定功率 650 kW电动机电压 6000 V电动机转速 990 r/min电动机旋转方向逆时针正对电机输入轴磨煤机磨盘转速 r/min磨煤机旋转方向顺时针俯视通风阻力≤6410 Pa磨机额定空气流量 kg/s磨煤机磨煤电耗量 6～10 kW·h/t 100%磨煤机出力2. 工作原理ZGM113磨煤机是一种中速辊盘式磨煤机,其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成;原煤从磨机的中央落煤管落到磨环上,在离心力作用下将原煤运动至碾磨滚道上,通过磨辊进行碾磨;三个磨辊沿圆周方向均布于磨盘滚道上,碾磨力则由液压加载系统产生,通过静定的三点系统,碾磨力均匀作用至三个磨辊上,这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础见图1―1;原煤的碾磨和干燥同时进行,一次风通过喷嘴环均匀进入磨环周围,将从磨环上切向甩出的煤粉吹送至磨机上部的分离器,在分离器中进行分离,粗粉被分离出来返回磨环重磨,合格的细粉被一次风带出分离器;图1―1 磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室,被刮板刮进排渣箱,由人工或由自动排渣装置排走定时清理;见图1―2;ZGM113型磨煤机采用鼠笼型异步电动机驱动;通过立式伞齿轮行星齿轮减速机传递力矩;减速机还同时承受因上部重量和碾磨加载力所造成的垂直负荷;为减速机配套的润滑油站用来过滤、冷却减速机内的齿轮油,以确保减速机内部件的良好润滑状态;配套的高压油泵站通过加载油缸既可对磨煤机施行加载又可使磨辊升降实现磨煤机空车启动;通常一台磨配有一台密封风机,也可一台机组几台磨共用一台密封风机,密封风用于磨煤机传动盘处对于负压运行此处密封取消、拉杆关节轴承处和磨辊处的密封;维修磨煤机时,在电动机的尾部连接盘车装置;图1―2 磨煤机“沸腾区”示意图3.部件介绍台板基础台板基础主要包括减速机基础台板、电动机基础台板、地脚螺栓盒、拉杆座和盘车台板,各台板调整固定后,二次灌浆时埋入基础;电动机台板、减速机台板、拉杆座,通过地脚螺栓固定在基础中,盘车装置台板通过地锚和膨胀螺栓固定在基础中;润滑油站和高压油站通过膨胀螺栓固定在基础上;电动机电动机为高启动转矩异步电动机,型号YMSQ600-6,额定功率650kW,额定电压6000V,990转/分钟,防护等级IP54级,绝缘等级F级;磨煤机启动前,先要检查旋转方向;有关详细内容参见电动机制造厂家YMSQ600-6型６５0kW高启动转矩异步电动机使用说明书;联轴器电动机与减速机之间用联轴器传递功率,磨煤机启动前,必须首先要检查旋转方向;减速机减速机为SXJ160型立式伞齿轮行星减速机,减速机既传递磨盘的转矩又承担磨辊加载力及磨煤机振动产生的冲击力;有关详细内容参见本说明书第三篇SXJ160型减速机使用和维护说明;机座机座主要承受磨煤机上部机壳和分离器等大型部件的重量和磨煤机工作中通过机壳导向装置传到机壳上的水平方向的扭转动载荷;机座下部容纳减速机,上部安装机座密封装置,上方一侧留口接排渣箱;排渣箱排渣箱包括液压滑板落渣门和排渣箱体;液压滑板落渣门装在机座上,液压滑板落渣门用于控制一次风室与排渣箱之间石子煤排放口的隔绝;高压油站的高压油通过落渣门框架上的液压油缸,执行液压落渣门的开关动作;落渣门上的弹簧给门板施加压紧力,保持落渣门的密封性;液压滑板落渣门设有开、关位置指示;排渣箱体上装有排渣门,排渣门采用硅酸盐耐火纤维绳密封;注意：液压滑板落渣门与排渣门的开关必须严格遵循操作规程,液压滑板落渣门关闭后,排渣门才能打开;排渣门关闭后,液压滑板落渣门才能打开;防止高温热风喷出,保证运行安全;机座密封装置MG4机座密封装置由密封壳体、过渡环、石墨密封环和弹簧等组成;整个装置通过过渡环安装在机座顶板上;密封壳体和传动盘中部密封止口形成密封风室,由密封空气入口向内供气;密封壳体下部的两圈石墨密封环分为20段,靠弹簧箍紧在传动盘上形成浮动式密封,以防止安装和运行中轴的偏心所引起的损坏;采用石墨材料制成的密封环,具有密封效果好、耐磨损等优点;此外,采用石墨密封环有利于现场维修更换,在一定范围内有自动补偿磨损的作用;磨煤机正压运行时,为确保此处的密封作用,必须保证密封风室内密封风压高于一次风室内一次风压△P≥2kPa,该压差值是受监控的;密封风绝大部分经密封壳体上部间隙吹入一次风室,少部分漏到大气中,这样就起到了防止一次风室中含粉尘的一次风向外泄漏的作用,改善磨煤机周围环境;传动盘及刮板装置传动盘与减速机采用刚性连接,用来传递扭矩,它装在减速机的输出传动法兰上,通过20条M48的螺栓和输出传动法兰紧固,上部装有磨盘;磨运行时,减速机的输出力矩通过输出传动法兰和传动盘接触面间的摩擦力传递给传动盘,传动盘通过上部三个传动销带动磨盘转动;传动盘除了传递扭矩外,同时承受上部的加载力和部件重量,并通过减速机的推力瓦把力传递给减速机机体和磨煤机基础;传动盘上对称装有两个刮板装置,随传动盘转动;刮板和一次风室底部正常间隙是8～10毫米,当运行磨损后,间隙变大,可通过刮板的紧固螺栓调整此间隙;磨环及喷嘴环磨环及喷嘴环由旋转部分和静止部分组成,旋转部分包括磨环托盘、衬板12件、锥形罩等组成,这些部件在传动盘的带动下转动;喷嘴叶片与磨环托盘铸成一体,跟随磨盘旋转;静止部分是静环,它固定在机壳上;旋转部分与静止部分的间隙是5mm;衬板嵌在磨环托盘内,通过楔形螺栓紧固注意衬板与磨环托盘的接合面、全部螺栓;的螺纹部分,要涂MoS2锥形盖板的作用是把从落煤管落下的煤均匀布到磨盘上,并可防止水和煤粉漏到传动盘下面的空间内;磨辊装置磨辊装置由辊架、辊轴、辊套、辊芯、轴承、油封等组成;磨辊位于磨盘和压架之间,倾斜15°,由压架定位;使用过程中辊套是单侧磨损,磨损达一定深度后可翻身使用,以合理利用材料;磨辊是在较高温度下运行,其内腔的油温较高可达110℃,为保证轴承良好润滑采用高粘度、高粘度指数、高温稳定性良好的合成烃SHC高温轴承齿轮油,每个磨辊注油29升,油密封由两道油封完成,第一道油封密封外部环境,第二道油封密封内部润滑油,两道油封之间填有耐温较高的润滑脂,用来润滑第一道油封的唇口;磨辊内有大小两种轴承,大轴承是圆柱滚子轴承,小轴承是双列向心球面滚子轴承,二个轴承分别承受磨辊的径向力和轴向力;辊架的作用是把通过铰轴的加载力传给磨辊,它与密封风系统连接的活动管路连接,密封风通过辊架内腔流向磨辊的油封外部和辊架间的空气密封环,密封风在此形成清洁的环形密封,防止煤粉进入损坏油封,同时又有冷却磨辊温度作用;在辊架处的辊轴端部装有呼吸器,它使密封风和内部油腔相通,消除不同温度和不同压力下产生的不良影响,以保证油腔内的正常气压和良好环境;辊轴上设有测量油位探测孔,用后拧上丝堵;压架装置压架为等边三角形结构,其上装有导向块;液压加载系统通过拉杆加载装置将加载力加在压架三个角上;压架底部装有铰轴座;压架上均设有导向定位结构,以便于工作时定位和传递切向力;导向块处间隙的调整应以三根拉杆轴线对正基础上拉杆座中心为准;铰轴装置铰轴装置由铰轴座和铰轴两部分构成;;铰轴座安装在压架底部,铰轴穿过铰轴座上的铰轴孔将磨辊辊架与压架连接起来;铰轴的作用是把液压加载力传给磨辊,并可使下面的磨辊绕着铰轴线在一定范围内自由摆动,以实现挤压和碾磨的运动,提高碾磨效率；同时,通过液压系统提升压架,可以实现提升磨辊的功能;机壳机壳由机壳体、防磨保护板、导向装置、热风口、拉杆密封、检修大门、各种检查门及防爆蒸汽管路等组成;机壳下部和机座焊在一起,上部通过螺栓和分离器连接;机壳内表面装有防磨护板用以防止煤粉对机壳内壁的冲刷;机壳下部与机座顶板及传动盘、旋转喷嘴环一起构成一次风室;机壳上部三个凸出部位中装有压架导向装置,用于压架的垂直导向和限制压架随磨辊转动,以及压架对三个磨辊轴交汇之几何中心的控制;机壳上有一个检修大门、三个磨辊检查门磨辊加油及安放检测元件和两个一次风室检查门检修刮板组件和事故排渣;拉杆从机壳穿出处有拉杆密封装置,保证煤粉不外泄同时拉杆又可以自由地上下移动；一次风口连接一次风管道,一次风口上有防爆蒸汽进口,在正常启停磨煤机或紧急停磨煤机时,必须通过防爆蒸汽管路向磨煤机内喷入消防蒸汽,以防止煤粉在磨煤机内自燃或爆炸;拉杆加载装置由拉杆、球面调心轴承、接近开关、测量标尺及拉杆连接套等组成;拉杆上部通过球面调心轴承连接于上压架上,经拉杆密封由机壳上引出,下部通过连接套与加载油缸连接一体;拉杆上还装有可显示出磨煤机煤层深度及研磨件磨损状况的测量装置,在磨煤机操作运行期间便可从外部了解上述情况;接近开关可示出磨在运行及检修时磨辊抬起和下降到位的情况;加载油缸磨煤机有3个加载油缸,按120度均布,每个缸体上安装一个蓄能器,油缸上部与拉杆相连,下部装有关节轴承,利用它将油缸固定在基础的拉杆座上;油缸直径为200mm,活塞杆直径为100mm,活塞行程为300mm,额定压力为20MPa;分离器磨煤机防爆能力为,主要由分离器壳体、折向门、内锥体、回粉挡板、折向门操作器、出粉口、落煤管等组成;作用是将碾磨区送来的气粉混合物中的粗颗粒分离出来,通过回粉挡板返回碾磨区,符合燃烧要求的煤粉通过出粉口送入锅炉;煤粉细度的调整是通过操作折向门操作器联动调整折向门的开度来实现;折向门的开度一般为25°~80°;正常工作角度约45°,最佳工作角度应经磨煤机试验确定;分离器栏杆检修维护工作人员可以从机座平台通过垂直爬梯登上分离器顶部,进行运行测试、维护检修工作;密封管路系统由密封风机来的密封风分三路到达磨辊密封、拉杆密封和机座密封部位;通往各处的密封风管路上均设有橡胶伸缩节,以减少磨煤机振动对外的传递;到机座密封和拉杆密封管路上装有蝶阀,用于分配风量;磨初期运行时,在不影响密封风和一次风差压的情况下,把蝶阀刻度调到适当位置,待磨损后期,差压变化时再作相应调整;到磨辊的密封风由分离器外部环形风管进入磨煤机,在内部又通过三个垂直的配有关节球轴承的风管进入辊架;防爆蒸汽系统防爆蒸汽分别从一次风室、机壳、分离器三处入磨,用于磨煤机启动和停止过程中防爆;蒸汽入口用户应自备疏水器以防止水进入磨内;高压油管路系统高压油管路系统是连接高压油站与加载油缸和排渣系统的,包括进油管路及回油管路;润滑油系统稀油润滑系统是连接稀油站与减速机的,包括进油管路及回油管路;高压油站高压油站为加载、排渣油缸提供操作动力,实施磨辊加载、启停时抬起和下降磨辊以及排渣关断门开闭,详细内容见第四篇高压油系统使用和维护说明;稀油站稀油润滑站是专供减速机循环冷却润滑油用的;详细内容见第五篇XYZ250-L稀油站使用和维护说明;磨辊密封风管分配到磨辊的密封风通过分离器环形风管及内部三个垂直的风管进入辊架,垂直管道一端固定在辊架上,另一端用关节轴承连接到分离器密封风管道上,这样可避免碾磨振动对其产生的影响;与关节球轴承配合的青铜套受关节球轴承摆动和窜动的影响易磨损,所以应经常检查、维护,必要时更换;铭牌铭牌组件包括制造厂铭牌以及支架等,支架焊接在机壳体上的易观察处;机座平台检修维护工作人员可以从零米层通过梯子登上机座平台,进行运行检测、维护检修等工作;专用工具制造厂向用户提供以下磨煤机设备安装、测量及检修所需用的专用工具：磨辊专用工具耐磨衬板专用工具传动盘专用工具减速机专用工具盘车装置拉杆专用工具基础安装专用工具检修小车注：分离式液压千斤顶为共用工具;4．使用、操作要求概述为防止磨煤机内煤粉自燃或爆炸,在操作运行中必须严格遵守有关操作规程和说明,正确使用防爆消防蒸汽;磨煤机检修时,必须要有挂牌制度,必须停磨并关闭磨煤机入口和出口阀门;检修过程中要严禁电动机合闸,要严防危及人身安全的事故因素发生;磨煤机运行过程中,所有的检修门、人孔门、手孔盖等必须禁闭,未经许可严禁打开;为防止煤粉在输粉管道内堵塞,并确保从分离器内正确输出煤粉,要保证磨煤机的一次风量达到规定的最小风量值;运行时,应确保关闭消防蒸汽通入管道上的电动阀门关闭,手动阀门打开;磨煤机能够把一定粒度的原煤碾磨成合格的煤粉,但不容许诸如金属块、石块、木块和其它粗硬异物进入磨煤机内,否则将影响磨煤机的使用寿命；也不容许棉丝、铁丝、炮线等杂物进入磨煤机内,因为这些条状、线状杂物会缠住分离器的折向门,影响分离器的正常功能以及煤粉存积而引起着火;所以,输煤系统应具有完善的清除杂物的设施;碾磨部件耐磨件采用高铬铸铁制成,此种材料易脆裂、易热裂;所以要避免碰撞冲击和加热;基于此原因,ZGM113型中速辊式磨煤机除低速盘车外,只容许磨辊抬起来后启动,或磨盘上布定量煤后启动;绝不容许磨盘上无煤启动;每次启动磨煤机时,要及时检查和清除排渣箱的渣料,要监视电动机电流情况,要有连锁保护,要在报警极限值以下运行,要注意磨煤机的振动值;磨煤机制造厂家对于在超报警极限值情况下运行引起的损坏不承担责任;磨煤机运行时的性能调整煤粉细度调整煤粉细度变化和分离器折向门开度、磨辊碾磨力、给煤量、一次风量大小等因素有关;磨初次运行时,折向门开度、磨辊加载力只作暂时决定;其中折向门开度暂定45°,加载力见第节;磨煤机运行最佳工况,及满足锅炉燃烧的经济煤粉细度,须经磨煤机正常运行超过1000小时之后,通过性能试验得出;试验主要包括：调整最佳折向门开度、最佳碾磨力和适当的一次风量等;磨运行过程中,如果折向门磨损严重,回粉挡板关闭不严或挂有异物会影响煤粉分离,所以应经常检查、维护;磨煤机出力及磨辊加载性能调整①根据磨煤机出力大小,变更调整磨辊的加载力;②变加载是由给煤机的电流信号,控制比例溢流阀压力大小,变更蓄能器和油缸的的油压,来实现加载力的变化;③磨煤机的极限加载力为304kN,在运行一段时间后,其最佳加载力,应通过磨煤机性能试验决定;对于本系统,采用满负荷运行较经济;技术数据如下：加载油压： MPa～加载力：25 %～100 %,即76kN～304kN出力范围：25 %～100 %④磨煤机出力及磨辊加载特性曲线见图1―3、图1―4图1―3磨煤机出力—磨煤机加载力曲线图1―4磨煤机出力—工作油压曲线风煤比控制要求磨煤机的给煤量和一次风量可根据一次风与煤粉出力变化曲线操作见图1―5;ZGM型中速辊式磨煤机的风量,可以在标准风量上下适当变动,所以,在和用户签署磨煤机技术协议时,可根据锅炉厂和设计院的要求来制定“标准空气曲线”,以确保磨煤机一次风量与系统要求相匹配;由于各工程的出力不同,标准曲线的两段直线也不同,具体的曲线值见各工程的磨煤机技术协议;建立正确的给煤量和一次风量比率是很重要的,如果标定的一次风量、给煤量不准,不但影响负荷调节,而且影响磨煤机运行;所以在磨煤机初次运行前,应对照标准空气曲线校对给煤量和一次风量的比率,认真检查标定的给煤量和一次风量是否准确;运行期间应定期校对测量装置,防止测量装置出现质量问题使标定的给煤量和一次风量失准;图1―5 磨煤机“标准空气曲线”注意：在磨煤机运行初期,一次风量自动调节尚未投入,由运行人员手动调节磨煤机出力时,应做到增加磨出力时,先加风量,后加煤量;降低出力时,先减煤量,后减风量,以防止一次风量调节过快或风量过小造成石子煤量过多,甚至堵煤;排渣排渣是通过液压控制液压关断门的开与关,由人工定时清理排渣箱内的石子煤;或自动排渣注意清理排渣箱内的石子煤必须在滑板关断门关闭时清理;清理的间隔时间应根据运行情况来决定,运行初期应间隔半小时检查一次排渣箱,但每次启磨和停磨时必须检查或清理排渣箱,正常运行时应1～2小时检查一次排渣箱;正常运行时石子煤很少,石子煤较多主要出现在下面情况：①磨煤机启动后;②紧急停磨;③煤质较次;④运行后期磨辊、衬瓦、喷嘴磨损严重;⑤运行时磨出力增加过快,一次风量偏少即风煤比失调;其中启动磨煤机和紧急停磨引起的石子煤增多属正常情况;对于由于喷嘴喉口磨损引起的石子煤增多,应更换喷嘴;排渣注意事项：①初次运行时,排渣箱滑板关断门应先打开;②排渣箱滑板关断门未完全关闭,不得打开排渣门,防止人员烫伤;③清理排渣箱之后,应及时关闭排渣门,打开滑板关断门,避免一次风室内积渣过多损坏刮板和石子煤跑到机座碳精密封室内;磨煤机密封要求磨煤机在运行时,磨内与外部存在压力差,为防止煤粉外漏和污染磨辊内部油腔,磨煤机设有密封风系统,主要的密封点有磨辊、机座、拉杆等部位;各个密封点的要求如下：①机座密封：为防止一次风从转动的传动盘处泄漏,密封风室的密封风压必须大于一次风室内的一次风压力,密封风量约占总风量的45%;;②磨辊密封：保证磨辊密封的密封风除保证运行的正常风量外,当停磨以后应保持一定时间密封风,以防止停磨后飞扬的煤粉对磨辊油封产生不良影响;密封风保持时间见停磨煤机程序要求,密封风量约占总风量的50%;③拉杆密封：拉杆密封主要是防止关节轴承和密封环之间积粉,密封风量约占总风量的5%;;④磨一次风入口检修隔绝门密封：检修隔绝门是磨煤机停运时用于隔绝一次风,其作用有二个,其一是保证磨煤机定期维护、检修及事故停磨后的检修;其二是防止漏风污染磨辊油封和漏风量大使磨内温度升高产生不利影响;密封风要求数值如下：①密封风量是s,对应的密封风压力是：高于一次风压力②启动时密封风分管与一次风的压差值必须大于2kPa③运行时密封风分管与一次风的压差值不得低于注意事项：①需要的密封风量必须保证,绝不允许把密封风挪作它用;②组装和检修磨煤机后,应对密封风管和联箱进行检查,确保内部清洁,试密封风机时应打开通磨煤机内的密封风管接头,防止灰尘吹入磨内,最好敲击密封风管,这样可以去除附在管内壁上的异物;试毕后不要忘了联上接头;③运行期间,应定期校对一次风压、密封风压测量装置和差压报警装置,防止报警和测量装置失误影响磨煤机运行;④磨煤机停运期间,如果未投密封风,检修隔绝门必须关闭;并把一次风室检查门局部打开,从检修隔绝门漏入的微量热风从这里排出磨煤机;减速机及润滑油站的控制值参看本说明书后面有关章节5.启、停说明ZGM113型中速辊式磨煤机编制了磨煤机启停保护逻辑图见附图：图号,提出了以下几种操作：◆磨煤机启动;◆正常停磨煤机;◆快速停磨煤机;◆紧急停磨煤机;启动磨煤机顺序①启动润滑油系统参见磨煤机润滑油系统子程序逻辑图,图号2在启动磨煤机前,先启动润滑油系统;当减速机油池油温低于25℃时,先启动低速泵, 同时电加热器开始工作;减速机油池油温高于28℃时,油泵由低速切换到高速；切断加热器;当供油压力大于,减速机油温达到28 ℃,推力瓦油池油温低于50℃,表明润滑系统程序已完成启动条件润滑条件具备,以上过程是通过油系统程序控制柜控制,自动完成;②启动密封风机前,应具备以下条件：a.磨煤机进口一次风门关闭b.磨煤机冷风门关闭c.给煤机密封风挡板门打开d.原煤斗闸门打开e.磨煤机出口煤粉隔绝门打开f.一次风机启动并且一次风压建立g.盘车装置脱开h.液压关断门打开k.热工保护系统正常③建立密封风压力参见磨煤机密封风机启停保护逻辑图,图号4启动密封风机,使密封风风压分管和一次风压差值达到要求值;具备启磨条件的差压值ΔP ≥ 2 kPa④启动高压油站参见磨煤机磨辊变加载液压站子程序逻辑图,图号3加载油泵启动,调节比例溢流阀的压力值;⑤防爆消防蒸汽由于磨煤机磨盘有积煤,为防止煤粉爆炸,在一次风投入前应投入防爆消防蒸汽6～10分钟;⑥分离器出口温度控制调至启动控制⑦投一次风投一次风,吹扫磨煤机,吹扫之后,将一次风量调到略高于煤粉熄灭的最小值或磨。
煤磨安全操作规程一、总则为了确保煤磨的正常运行和操作人员的人身安全，特制定本规程。
二、安全培训和教育1. 所有操作人员在上岗前必须进行煤磨操作培训，并通过考试合格方可上岗。
培训内容包括煤磨的结构、工作原理、操作流程、常见故障处理等。
2. 每年进行定期的煤磨安全知识培训，提高操作人员的安全意识和应急处理能力。
3. 定期组织演练，模拟突发事故场景，提高操作人员的应变能力。
三、安全操作规范1. 在操作煤磨前，必须熟悉设备的结构和工作原理，并确保设备处于正常工作状态。
2. 使用前检查所有操作开关是否正常，同时检查相关的安全设施是否完好。
3. 操作前需佩戴个人防护装备，包括安全帽、防护眼镜、绝缘手套等。
4. 在操作煤磨时，严禁穿拖鞋、裸露身体，衣物必须紧身，防止被绞入机器。
5. 煤磨操作人员需专心致志，不得分心，禁止与他人闲谈或使用手机等。
6. 煤磨操作人员应保持设备周围的通道畅通，以备应急情况下的撤离。
7. 在设备运行期间，严禁擅自对设备进行更换零部件或进行维修，必须由专职人员操作。
8. 煤磨操作人员对设备异常情况要能致命，及时停机处理。
9. 煤磨操作结束后，必须切断电源，关闭气源，清理周围的杂物，确保设备安全。
四、应急处理1. 发生设备故障或意外情况时，操作人员应立即切断电源，关闭气源，并向维修人员报告。
2. 发生火灾时，应立即报警，使用灭火器进行初步灭火，确保人员安全后，及时通知消防部门。
3. 发生人员受伤或煤磨发生严重故障时，应及时拨打求救电话，并做好现场保护工作。
五、维护与保养1. 定期对煤磨设备进行检查和维护，确保设备正常运行。
2. 定期检查电线和电器设备是否有损坏，及时更换。
3. 定期清理设备周围的杂物，确保通道畅通，减少意外风险。
4. 定期检查安全设施的运行状况，如消防器材、应急电源等，确保其正常运作。
5. 对煤磨设备进行定期保养，如加油、润滑等，确保设备的长期使用。
六、违纪处罚1. 严重违反煤磨安全操作规程，导致事故发生的，将依法追究相应责任。
机组升负荷过程中启动磨煤机的操作及注意事项在机组正常运行中，升降负荷很频繁，启停磨煤机的操作相应就比较多。
现在我们以启动E磨煤机为例讨论一下整个磨煤机的启动过程及其注意事项。
一、启动过程：1、现在机组投入AGC方式运行，我们事先要了解AGC曲线及负荷的大致分配情况，一般都是平均分配负荷。
因此我们可以根据曲线估计几点开始加负荷及估算升负荷率。
2、在加负荷前提前几分钟适当增加运行磨煤机的给煤量，适当提高主汽压力。
在加煤过程中，根据磨煤机出口风温情况，提高一次风压（小箭头加几手一次风机动叶），为暖E磨煤机作好准备。
并适当提高二次风量，保证氧量不宜过低。
3、检查E给煤机上、下闸板门均开足，DCS已设禁操。
E磨煤机及E给煤机密封风门已开足，DCS上设禁操。
E磨煤机密封风/一次风差压满足要求。
4、检查E磨煤机润滑油站、液压油站油泵运行正常，DCS上检查“E磨煤机润滑油系统处于远方控制”及“E磨煤机稀油站润滑条件满足”字为红色。
5、检查启动E磨煤机分离器电机运行，启动前检查其转速控制站输入为0.检查“E磨煤机分离器电机变频控制方式”及“E磨煤机变频器运行”字为红色。
将分离器转速提至60rpm左右。
6、逐个开出E磨煤机出口快关门。
7、将E磨煤机混合风调节门开至70-80%，然后将A、B一次风机动叶分别提一手大箭头，开出E磨煤机冷风快关门，并将冷风调节门开出60-70%，检查一次风压变化情况及磨煤机的一次风量。
8、调节一次风压满足要求，一般稍高于原来一次风压。
9、将E磨煤机磨辊提升，并检查液压油压力逐渐降至0，联系人员至就地检查磨辊确已提升到位；若到位条件未来，则强制该条件。
10、检查冷风快关门开足。
检查E磨煤机出口风温变化情况，用冷风调节门适当调节E磨煤机一次风量。
再次提高一次风压力后开出E磨煤机热风快关门，并及时调节一次风压力正常，这个时候变化比较快，可以联系盘上机侧人员调节。
11、适当开出部分热风调节门调节E磨煤机一次风量及E磨煤机出口风温。
煤磨生产系统操作规程及注意事项在各专业人员及现场巡检人员的密切配合下，根据入磨煤粉水份、粒度、差压、出入口温度等情况，及时调整磨机的喂料量或各挡板开度，努力做到磨机平稳运行，煤粉仓料位平稳，提高粉磨效率；精心操作，不断总结，根据生产实际情况，充分利用监测仪表，计算机等先进的技术手段整定出最佳操作参数，实现优质、稳产、高效、低耗、长期安全、文明生产。
一、运转前的准备工作：为了确保系统设备的安全运行，避免设备及人身事故的发生，在每次开机运转前，都应对本系统的全部设备及管道进行认真全面的检查及相关工作。
1、通知相关人员给煤磨系统送电；2、通知总降做好上负荷准备；3、通知化验室做好开机前的准备工作；4、通知巡检工做好开机前的检查工作；5、通知巡检工确认CO2灭火系统随时可投入使用；6、进行联锁检查，确认各单机都已备妥；7、检查各挡板、闸阀是否在中控位置，动作是否灵活，各控制回路转入手动；8、查看煤粉仓和原料仓料位。
二、开机操作：a）开机启动1、启动煤磨综合控制柜组；2、启动煤粉输送组；3、启动C02煤磨袋收尘组，在该组启动前及运行中均要保证足够的压缩空气压力（>0.5Mpa）；4、启动煤磨主排风机组；5、启动入磨热风风机组，对磨机及整个系统进预热升温（指利用窑尾废气升温），通过对各挡板开度调节来控制预热升温过程；6、启动原煤输送组（本组根据原煤仓料位及生产情况随时开机）；7、当磨机充分预热后可开启煤磨主电机和原煤喂料组，启动煤磨主电机组后，要注意磨主电机电流、振动等参数，启动原煤喂料组后，根据磨机电流、差压和振动等情况调整定量给料机喂料量，同时调整各挡板开度，确保磨机稳定运行；b）系统正常操作：在磨机各设备处于正常运行后，可将系统的自动控制回路投入运行，煤磨系统的操作主要从以下几个方面来加以控制：1、磨机的喂料量磨机在正常操作中，在保证出磨煤粉质量的前提下，尽可能提高磨机的产量、喂料量的多少是通过给料机速度来调节，调整幅度可根据磨机的振动、出口温度、磨机差压等因素来决定，在增加喂料量的同时，调节各挡板开度，保证磨机出口温度；2、磨机振动（管磨不考虑）振动在立磨操作中是一重要因素，是影响磨机台时产量和运转率的主要因素，操作中力求振动最少磨机的振动与许多因素有关，单从中控操作角度来讲应注意以下几点：1）磨机喂料要平稳，每次加减料幅度要小；2）磨机通风要平稳，每次风机各挡板动作幅度要小；3）防止磨机断料或来料不均，断料主要原因有：a.料仓堵料；b.给煤机故障。

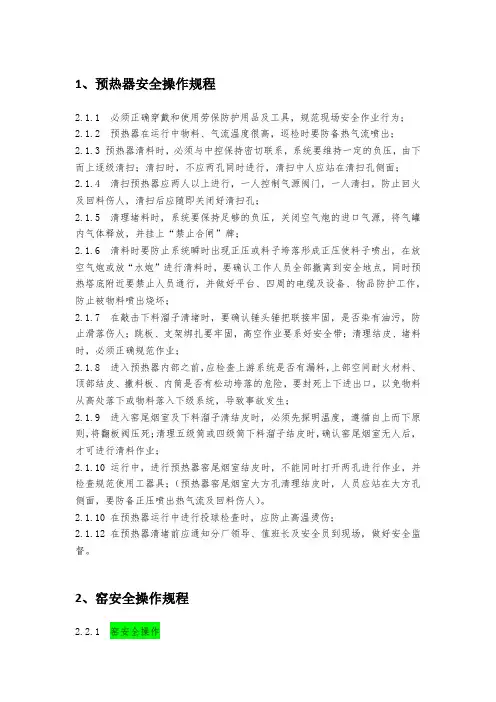

1、预热器安全操作规程2.1.1 必须正确穿戴和使用劳保防护用品及工具，规范现场安全作业行为；2.1.2 预热器在运行中物料、气流温度很高，巡检时要防备热气流喷出；2.1.3 预热器清料时，必须与中控保持密切联系，系统要维持一定的负压，由下而上逐级清扫；清扫时，不应两孔同时进行，清扫中人应站在清扫孔侧面；2.1.4 清扫预热器应两人以上进行，一人控制气源阀门，一人清扫，防止回火及回料伤人，清扫后应随即关闭好清扫孔；2.1.5 清理堵料时，系统要保持足够的负压，关闭空气炮的进口气源，将气罐内气体释放，并挂上“禁止合闸”牌；2.1.6 清料时要防止系统瞬时出现正压或料子垮落形成正压使料子喷出，在放空气炮或放“水炮”进行清料时，要确认工作人员全部撤离到安全地点，同时预热塔底附近要禁止人员通行，并做好平台、四周的电缆及设备、物品防护工作，防止被物料喷出烧坏；2.1.7 在敲击下料溜子清堵时，要确认锤头锤把联接牢固，是否染有油污，防止滑落伤人；跳板、支架绑扎要牢固，高空作业要系好安全带；清理结皮、堵料时，必须正确规范作业；2.1.8 进入预热器内部之前，应检查上游系统是否有漏料，上部空间耐火材料、顶部结皮、撒料板、内筒是否有松动垮落的危险，要封死上下进出口，以免物料从高处落下或物料落入下级系统，导致事故发生；2.1.9 进入窑尾烟室及下料溜子清结皮时，必须先探明温度，遵循自上而下原则，将翻板阀压死；清理五级筒或四级筒下料溜子结皮时，确认窑尾烟室无人后，才可进行清料作业；2.1.10 运行中，进行预热器窑尾烟室结皮时，不能同时打开两孔进行作业，并检查规范使用工器具；（预热器窑尾烟室大方孔清理结皮时，人员应站在大方孔侧面，要防备正压喷出热气流及回料伤人）。
2.1.10 在预热器运行中进行投球检查时，应防止高温烫伤；2.1.12在预热器清堵前应通知分厂领导、值班长及安全员到现场，做好安全监督。
2、窑安全操作规程2.2.1 窑安全操作2.2.2 严格按盘窑规程盘窑，现场确认辅传啮合良好，在窑处于热态时，如遇暴雨等急冷情况应连续盘窑，以防胴体变形；2.2.3 点火失败或运行中火焰熄灭时，要迅速停止燃料供应。
煤立磨设备操作规范-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN煤立磨操作规程一、设备参数：磨机型号：ZGM95G-II中速磨；生产能力：> 25 t/h(磨损后期)；磨辊碾压力：217 kN；磨盘转速： rpm；磨盘旋向：顺时针（俯视）；磨盘辊道工作直径：1900 mm；主电机型号：YMKQ500-6-10；主电机功率：500kW；电机转速：990rpm；电机最大转矩/额定转矩：12350/4410 N·m减速机形式：立式螺旋伞齿轮行星减速机；减速机型号：SXJ140-Ⅱ；传动比：；额定功率：421kW；二、操作方法：1. 主机设备工作原理主电机通过主减速机带动磨盘转动，热风从进风口进入磨机，物料从下料口进入磨机内，通过磨棍进行不断的碾压，经过碾压的物料在环风口处被带起，在旋风机离心力的作用下，不合格物料被打回磨机内重新粉磨，磨内较大的物料块则通过排渣口的刮板刮出磨机，合格的细粉则通过磨机出口收入到袋收尘中，在通过不停的振打与反吹将细粉储存到煤粉仓，物料在磨里粉磨时，通过热风可以将物料烘干。
2. 开车前检查a 确认分离器减速机、主减速机、磨棍以及其他需润滑的部位是否加注了相应牌号的润滑油，预先启动稀油站给主减速机供油，检查加压装置的工作情况，其中包括蓄能器中是否冲入相应压力的氮气，高压油站有无漏油现象，高压油站的工作压力是否能正常调整，换向阀的方向是否正确。
3. 运行中检查a 检查磨煤机振动情况，振幅应小于50μmb 检查磨煤机噪音情况，噪音应小于85dB，不应有杂音（测量点距离磨机1米）c检查磨煤机排渣情况，是否定期排渣，不容许渣量漫过排渣箱口；注意渣口有无磨内零件掉下。
d 检查机座密封装置，注意密封间隙，有无渣粒漏出。
e 检查拉杆密封环是否灵活无漏粉现象。
f 检查密封风机的噪音、振动、滤网情况。
密封风与一次风的压差应≧g 检查高压油站液压系统、稀油站漏油情况、油压等。
煤磨作业管理制度一、总则为规范煤磨作业，提高安全生产水平，保障人员安全和设备运行安全，制定本管理制度。
二、作业范围本制度适用于公司煤磨作业过程中的管理，包括但不限于煤磨设备的操作、维护、保养、故障处理等工作。
三、责任部门1. 生产部门负责煤磨作业的安全生产管理和监督执行。
2. 设备部门负责煤磨设备的维护、保养和技术支持。
3. 安全保卫部门负责煤磨作业中的安全防范和事故应急处理。
4. 人力资源部门负责煤磨作业人员的培训、考核和管理。
四、作业管理1. 煤磨作业人员应熟悉操作规程，严格按照操作流程进行作业，不得擅自操作或超负荷运行设备。
2. 煤磨设备需定期进行检修和保养，确保设备正常运行，发现问题及时报修处理。
3. 煤磨作业现场应保持整洁，严禁乱堆乱放杂物，确保作业通道畅通。
4. 煤磨作业过程中严禁吸烟、酗酒等不良行为，确保作业环境安全。
五、安全防范1. 煤磨作业人员应穿戴好安全防护装备，包括安全帽、安全鞋、防护眼镜等。
2. 煤磨设备运行过程中，应定期检查设备温度、压力等参数，确保设备正常运行。
3. 如遇突发情况，煤磨作业人员应第一时间采取安全措施，及时报告上级领导。
4. 定期组织安全演练，提高煤磨作业人员的安全应急处理能力。
六、管理制度1. 煤磨作业人员需经过专业培训并取得相关证书方可上岗作业。
2. 定期检查煤磨作业人员的操作情况，对存在安全隐患的人员及时进行教育和整改。
3. 煤磨设备需定期进行技术检验，确保设备性能安全可靠。
4. 对于严重违反规定的人员，按公司规定进行处罚，严重者将追究法律责任。
七、附则1. 本制度由公司生产部门统一执行，对制度的修改和解释均由公司相关部门负责。
2. 煤磨作业人员应遵守本制度的规定，不得擅自修改或违反规定。
3. 若发生煤磨作业中的安全事故，责任方将按照公司规定进行追究责任和处理。
4. 本管理制度自颁布之日起施行，如有其他规定与本制度有冲突，则以本制度为准。
以上为公司煤磨作业管理制度，希望全体员工严格遵守，共同努力，保障安全生产。
风扫煤磨操作规程
1、开车前检查
1.1检查磨机电机、供水系统，所有连接管件地脚螺栓是否完好、坚固。
1.2检查所有润滑系统，冷却系统管道是否畅通，电控系统使用是否良好，所有的仪表、照明、信号是否完整灵活可靠。
1.3风扫磨系统各密封部位是否良好。
1.4煤仓内是否有足够储煤量。
2、开机运行及注意事项：
2.1确定开机信号后，先联系后开启出料设备，磨机润滑系统、冷却系统、排风机、主电机、喂料系统。
2.2运行中检查各系统是否运行良好，有无震动、异常声音与温度异常过高现象。
2.3检查各润滑点润滑是否充足，各部轴承温度不高于60℃，磨尾排气温度小于60℃。
2.4进行巡回检查，发现磨机筒体螺丝松动、折断、脱落时要及时停机处理。
2.5接到停机信号后，先停喂料系统，磨机空转10分钟后，再停主电机、排风机、热风系统、冷却系统。
2.6冬季长时间停磨，应将冷却水全部放出并吹净管路，以免冻坏循环管路。
2.7磨机产量达到设计水平。
细度、水分控制在指标以下。
2.8交班前清扫干净环境卫生，交班时间向接班人员交待清楚本班的运转情况和对下班的具体要求。
2.9接班时发现的问题，由交班者负责处理。
特殊情况，由双方班长协商解决。
3、安全作业
3.1紧急事故先停本机，再通知上道岗位停机。
3.2停机清料时，要在本机控制盘上挂“有人作业、禁止送电”的标牌或设专人看管。
3.3不能随意拆卸各部防护罩，筒体外应设防护栏，人员不得靠近转动中的筒体。
3.4倒球时，磨机两侧五米内不得有人。
3.5电气故障由电工处理。
煤磨安全操作规程范本一、安全操作规程概述煤磨是煤矿企业中重要的煤粉制备设备之一，为确保煤磨的安全运行，保护员工的生命财产安全，制定本安全操作规程。
该规程适用于所有从事煤磨操作和维护工作的人员，包括操作人员、维修人员等。
二、操作人员的职责和义务1、煤磨操作人员必须具备相关的证书和培训，熟悉煤磨的结构、工作原理及各种安全事故的预防措施。
2、严格遵守煤磨操作规程，按照规定的操作步骤进行操作，不得擅自改动或增加操作程序。
3、加强对煤磨设备的检查和维护，发现异常情况及时报告，并进行处理。
三、煤磨的日常检查和维护1、定期对煤磨设备进行检查，包括齿轮传动、润滑系统、电气设备等，确保其正常工作并及时消除存在的故障。
2、对煤磨设备进行定期润滑，使用合适的润滑剂，保证设备正常的运行。
3、对煤磨设备进行定期清洁，保持设备表面清洁，减少积尘的影响。
四、煤磨的安全操作1、操作人员必须在取得工作许可的情况下进行操作，禁止未经许可擅自操作设备。
2、操作人员必须穿戴符合安全标准的工作服、安全帽、防护鞋等个人防护装备。
3、操作人员必须保持机器周围整洁，禁止堆积杂物，确保操作空间的安全通畅。
4、在操作之前，必须先检查是否有堵塞物和异物，并进行处理。
5、煤磨设备正常工作时，操作人员不得随意触摸设备，禁止将手或其他物体伸入设备内部。
6、运行煤磨设备时，操作人员必须始终保持警惕，密切观察其工作状态，发现异常情况应立即停机检查。
五、煤磨的应急处理1、在发生事故或异常情况时，操作人员必须立即停机，切断电源，并向相关人员报告。
2、严禁操作人员私自处理发生事故或异常情况，应等待专业维修人员的到来。
3、在发生火灾事故时，操作人员应立即启动防火设施，并迅速疏散人员。
六、安全教育和培训1、煤磨操作人员必须定期参加煤矿企业组织的安全教育和培训。
2、安全教育和培训内容应包括煤磨设备的安全操作规程、事故案例分析、防灾避险知识等。
3、煤矿企业应定期组织演练，提高员工的应急处理能力。
磨煤机操作规程1、暖磨调整：启动磨煤机之前要进行30分钟的暖磨调整，暖磨时磨煤机入口温度≤150℃，出口温度控制在73℃以内。
2、启机调整：暖磨调整完毕以后，液压站反作用力给定70%时的开口度（反作用力4~4.5Mpa），拉杆上升到位以后启动磨煤机。
磨煤机启动完毕启动给煤机，布煤50秒给煤量为22吨，开始降磨辊。
磨辊下降到位后，加载力和反作用力投入自动控制，投入自动控制后加载力和反作用力偏值清零。
磨煤机一次风入口流量控制在85K m3/h，磨煤机出口风速控制在22m/s~24m/s.3、给煤量与风量调整：磨煤机低负荷（≤40吨）状态下运行时，一次风入口流量不应太大，磨煤机出口风速也不应太高。
要尽量控制在我公司给定的“给煤量与风量曲线”下运行，即使需要加偏值，偏值也要≤5K m3/h。
磨煤机高负荷状态下运行时，由于空预器出口热风温度低，达不到干燥出力要求，为了保证磨煤机稳定运行，应适当的调整给煤量与风量曲线的偏值，磨煤机出口风速要控制在35m/s以内。
等到空预器出口热风温度≥360℃以后要尽量减小给煤量与风量曲线的偏值，使之接近我公司的设定值。
4、给煤量与加载力曲线的调整：通过一段时间的运行监视，我公司给定的“给煤量与加载力和反作用力曲线”比较合理，基本上不用做调整。
即使调整也只限于高负荷（≥55吨）运行，加载力偏值略做轻微调整，调整幅度不大于0.5Mpa。
反作用力偏值不要做任何调整，否则会影响液压系统的稳定性。
6、磨煤机负荷的调整：磨煤机由高负荷向低负荷下降的过程中，“给煤量与风量曲线”要尽量靠近我公司给定的实际值，如果此曲线有偏值，偏值也要≤5 K m3/h。
“给煤量与作用力和反作用力曲线”要按照我公司给定实际值去运行，如果加载力有偏值，偏值必须清零。
7、出口温度调整：磨煤机由高负荷向低负荷下降的过程中（自动控制下），冷风调节挡板的设定值要尽量控制在65℃上，这样冷风调节挡板逐渐的关小，磨煤机出口风速会降低使磨煤机运行稳定。
微粉车间二期制粉系统操作规程2012年4月本技术操作规程，用于制粉系统的安全生产，保证岗位操作人员正确操作与设备维护，以满足制粉系统安全，可靠。
根据煤的特性：易燃、易爆，正确的操作与维护，即可满足生产需要，又可防止和避免事故的发生。
一、中速磨煤机制粉操作1、制粉系统正确的标准1.1磨机入口温度控制300℃、出口温度控制75℃，其波动不超过5℃（注：磨机入口温度最高控制350℃，视原煤水份而定）。
1.2中速磨煤机各轴承温度控制在100℃以下。
1.3中速磨煤机主电机额定电流为455A，生产中电流绝不能超过额定值。
1.4主排烟风机额定电流为32.1A，生产中电流绝不能超过额定值。
1.5中速磨煤机入口压力控制在-300pa～1000pa之内，出口压力控制在5000pa～6000pa，进出口压力呈现小波动。
1.6布袋收粉器进出口压差控制在-2000pa内。
1.7气体排入大气的中含尘浓度30-50mg/m3.1.8中速磨煤机排渣口不许出现大量吐煤现象。
2、中速磨煤机开机前工作检查2.1磨辊处于抬起位置，同磨盘无接触状况。
2.2磨盘内无大量积煤，各机电设备完好，人孔，密封联接处严密不漏。
2.3冷却水、润滑、液压系统已备好待运。
2.4各阀门开关灵活到位。
2.5手动盘车中速磨机1-2转，无异常。
2.6燃烧炉正常，热烟气随时待用到位。
3、中速磨煤机开机步骤3.1确定磨辊抬起。
3.2各设备润滑系统开始润滑，主减速机回油畅通。
3.3各电动机开始送电。
3.4投入联锁状置。
3.5启动布袋收粉器，星型卸料器运转。
3.6螺旋输送机运行。
入仓插板开关状态到位，进入相应煤粉仓。
3.7起动中速磨机分离器运转正常。
3.8启动主排烟风机，调整系统负压。
3.9系统送热烟气并兑入自循环风量，控制磨机出口小于75℃，准备主磨机启动。
3.10调整系统各位置压力、温度满足生产要求。
3.11起动磨煤机3.12起动密封式给煤机，并同时落辊轻载运行。
3.13调整下煤量，调整热烟气量，观察磨机振动及吐煤情况，调整液压系统压力。
1 总则
1.1本系统的操作范围从煤均化堆场取料机开始经输送、粉磨至煤粉存入煤粉仓止，所有设
备的起动、运转、控制调节和停机。
1.2本系统有流程图和1个操作画面(Oper1)，流程图画面用于系统运转时的监控和参数调
节，操作画面用于设备的起动、停止和就地允许。
1.3中控操作员要坚决执行厂、部的有关安全操作规程。
1.4中控操作员要到生产现场检查或工作时一定要穿戴好劳动保护用品。
2 起动前的准备
2.1接到开磨的指令后，通知现场做好开磨前的一切准备，（通知巡检人员将煤取料机移到
所需位置，并将所有设备复位，通知自动化人员送电）。
2.2长时间（超过4小时）停磨后开启煤磨前，必须采取措施避免收尘器内部结露，开启排
风机（K1S06）10分钟，打开磨头冷风阀（K1T03），使布袋收尘器内外温度接近平衡。
2.3全面检查布袋收尘器本体及监控系统并确认处于正常状态，确认布袋收尘器的内部（含
全部灰斗）没有堆积煤粉、灰斗手动闸阀打开、回转下料器及灰斗振动器正常，方能启动煤磨。
2.4注意模拟图中设备指示灯状态，确认本系统所有设备准备就绪，检查本系统操作站
(Station)各画面是否正常。
2.5同化验室联系，了解原煤水分情况。
2.6确认有关人员已对设备进行了检查和做好了开机前的准备工作，确认系统设备具备开
机条件才能开机。
3 煤磨的起动
3.1接通CO Filter ON，CO Filter Rang 1，CO Silo L11 ON，CO Silo L11 Rang 1，CO Silo
L12 ON，CO Silo L12 Rang 1，开动袋尘器、煤仓L11、煤仓L12的CO气体分析仪。
（在操作画面Oper1的 CO Measuring组中代码显绿色为分析仪开启，否则通知仪表人员处理。
）
3.2起动Filter K1P21和Filter K1P31组程序，起动L11和L12煤仓的小收尘器。
3.3单击K1L11调出煤粉入仓控制块，根据实际煤粉需求量开启或关闭K1P61和K1P62两个
进料阀。
3.4手动设定煤磨的产量为28t/h左右，K1S06J1-P28 PID控制块的SP值为40%左右，然后
按顺序起动下列程序Fan K1P51(9)、Rectifier(3)、Mill(2)、Coal Feed(1)的各组设备。
选粉机K1S01起动时速度设定为10%,起动完毕后设定在55%左右。
当K1S06风机起动稳定后，将K1S06J1-K1P28 PID控制块置自动控制（AUTO）。
出口温度K1M01T2为95℃左右，入口压力K1M01P1在6.0mbar左右，出口压力K1M01P2在24mbar左右。
(注意：磨机的监控最好用手动(MAN)方式，自动(AUTO)方式控制时通过电耳高低来控制调整喂料；磨机运转时，K1T03冷风阀应关闭，防止冷风进入磨内造成氧气含量增加，引起着火）。
4磨机运转中的监视
4.1操作中要密切注意各种参数的变化，及时稳妥地处理各种异常情况，调整不合理的参数，
使磨机在设定产量下稳定运行，对出现的各种报警应及时判断处理，做到安全、优质、高产低消耗。
4.2 如果K1M01T2温度太高，加大循环风闸板K1T05开度，减少K1T02（或K1P16）的开度；
反之，则加大K1T02（或K1P16）开度，减少K1T05开度。
4.3密切监控煤缸温度K1L11T9和K1L12T9，如温度过高或温度升高过快，应立即起动CO2
灭火系统，向煤缸内注入CO2（具体操作见煤磨系统CO2释放安全操作规程作规程）。
4.4密切监控煤磨袋收尘温度（K1P51T1，K1P51T2，K1P51T6，K1P51T7，K1P51T8）以及气
体分析仪的CO、O2浓度显示值的变化。
收尘入口温度（K1P51T1）：85℃为一级报警，100℃为二级报警；
灰斗温度（K1P51T6/T7/T8）：85℃为一级报警， 100℃为二级报警；
收尘出口温度（K1P51T2）：85℃为一级报警，100℃为二级报警；
当上述温度达二级报警时；或者一氧化碳（K1P51A2、W1A50A2）显示值超过2000PPm，且布袋入口温度（K1P51T1）或灰斗温度（K1P51T6/T7/T8）显示值超过100℃时，可认定为系统内暗燃；必须紧急停止煤磨（K1M01），在布袋收尘器相应的灰斗、入口等部位喷入二氧化碳，关闭热风阀（K1T01、K1P17），关闭布袋收尘器的前后闸阀（K1P57/59），停止收尘器的喷吹系统，停止风机（K1S06），保持收尘器的输送设备（包括灰斗振动器、回转下料器等）正常运行十五分钟，同时严密观察灰斗温度和一氧化碳的变化趋势，
如相应温度和一氧化碳没有下降，果断采取喷二氧化碳等应急措施，待温度降下后仔细检查升温的原因，隐患消除后方能继续启动煤磨运行。
当袋收尘器出口温度（K1P51T2）超过100℃、一氧化碳CO浓度超过2000PPM时，判断为袋收尘器系统内部已经暗燃，拨打电话3119，通知消防队，同时向有关领导报告，视情况决定是否启动《煤磨系统火灾、爆炸和中毒事故应急救援预案》。
4.5煤磨运行时，须密切注意观察灰斗料位计、灰斗负压及灰斗温度（K1P51T6/T7/T8）。
如灰斗料位计报警、灰斗负压偏低及三个灰斗温度与布袋收尘器出入口温度的变化趋势不一致，当班值班主任须通知工艺巡检、机电设备人员现场检查。
如确认是灰斗积煤粉必须立即想方设法清空，清理前要通知消防队派消防车到现场待命，在清理过程中应严密观察一氧化碳（K1P51A2、W1A50A2）显示值、布袋收尘器入口温度（K1P51T1）或灰斗温度（K1P51T6/T7/T8）显示值，一旦出现4.4的情况，立即严格执行其应急处置措施。
4.6 如果煤粉细度太粗（80μ筛余＞12％），减低K1S06J1的SP值，适当增加选粉机速度。
相反，如果煤粉细度太细，即可提高K1S06J1的设定SP值，适当减少选粉机速度。
如果出现饱磨时，则应适当加大排风、减少喂料，甚至停止喂料来处理，（停喂料时间不要超过15分钟，否则会引起停磨）。
待电耳信号降低后，可重新喂料。
（饱磨的迹象是：电耳信号K1M01X1＞85％；严重时，磨机进口压力降低，出口压力变大，磨机主电机功率也降低。
）
4.7必须按规定要求，认真如实地填写各种当班记录，煤磨操作日报表。
4.8紧急停车：如有人身或设备严重事故即将发生或已经发生，在中控室操作站上该系统画
面右下角单击紧急停车键EMStop,并确认 ,同时要根据发生的情况进行分析，并通知巡检人员前往现场进行检查，待事故处理完毕后，经现场试车正常，可按正常起动程序重新开机。
4.9一般事故的停机开机：发生报警后，中控室操作员要及时认真通知巡检人员（工艺、电
器或机械人员）到现场查明事故原因，使事故得到及时处理，尽量避免因事故造成连锁停机，如确因事故造成连锁停机，一定要将事故处理后，再按起动顺序重新起动。
4.10自动控制参数上下限不能随便更改，需要改动，须请示有关领导同意。
5 磨机系统的停机
5.1将所有自动控制模式(AUTO)改为手动模式控制(MAN)，然后按顺序停下列程序Coal
Feed(1)、Mill(2)、Rectifier(3)、Fan K1P11(9)各组设备。
停磨后，K1T03会自动打开，放入冷风冷却磨体同时为磨体保持一定的湿度。
单击K1T01（K1P17）Close按钮，关闭K1T01（K1P17），关闭K1T02（K1P16），即手动模式设定OP值为0。
关闭循环风闸K1T05。
5.2当停磨时间较长时，停磨时应清磨，清磨的操作是先用远程单步功能停取料机K1L01(在
流程图画面中单击K1L01调出命令块可单独起停取料机)，等电耳K1M01X1下降至一定值，确认磨内无料后，再停程序Coal Feed(1)、Mill(2)、Rectifier(3)、Fan K1P11(9)各组设备。
6 K1系统控制程序的一些说明
6.1 在操作过程中，要密切注意袋式收尘器内温度和压力的变化，如有异常，应当立即采
取措施，作出调整。
6.2主流程设备起动后就地按钮消失，不能给出就地，输送设备（皮带、斜槽等）附带的收
尘器和特别说明的设备除外。
机械、电器人员在主流程设备运行时检修这些设备，应通知中控室操作员给出就地，检修完毕，必须通知操作员取消就地。
6.3 K1P61闸板在仓重K1L11W1﹥50T时会自动关闭；
K1P62闸板在仓重K1L12W1﹥52T时会自动关闭。
