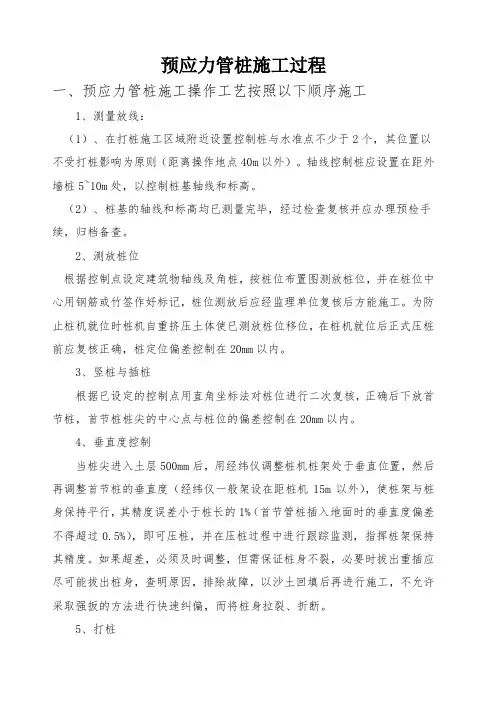

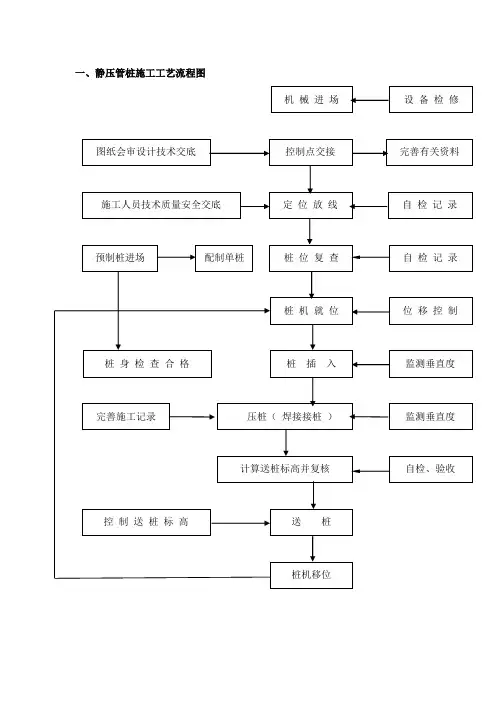

预应力管桩施工过程一、预应力管桩施工操作工艺按照以下顺序施工1、测量放线:(1)、在打桩施工区域附近设置控制桩与水准点不少于2个,其位置以不受打桩影响为原则(距离操作地点40m以外)。
轴线控制桩应设置在距外墙桩5~10m处,以控制桩基轴线和标高。
(2)、桩基的轴线和标高均已测量完毕,经过检查复核并应办理预检手续,归档备查。
2、测放桩位根据控制点设定建筑物轴线及角桩,按桩位布置图测放桩位,并在桩位中心用钢筋或竹签作好标记,桩位测放后应经监理单位复核后方能施工。
为防止桩机就位时桩机自重挤压土体使已测放桩位移位,在桩机就位后正式压桩前应复核正确,桩定位偏差控制在20mm以内。
3、竖桩与插桩根据已设定的控制点用直角坐标法对桩位进行二次复核,正确后下放首节桩,首节桩桩尖的中心点与桩位的偏差控制在20mm以内。
4、垂直度控制当桩尖进入土层500mm后,用经纬仪调整桩机桩架处于垂直位置,然后再调整首节桩的垂直度(经纬仪一般架设在距桩机15m以外),使桩架与桩身保持平行,其精度误差小于桩长的1%(首节管桩插入地面时的垂直度偏差不得超过0.5%),即可压桩,并在压桩过程中进行跟踪监测,指挥桩架保持其精度。
如果超差,必须及时调整,但需保证桩身不裂,必要时拔出重插应尽可能拔出桩身,查明原因,排除故障,以沙土回填后再进行施工,不允许采取强扳的方法进行快速纠偏,而将桩身拉裂、折断。
5、打桩(1)、打桩(锤击施工)用桩架的导滑夹具或桩箍将桩嵌固在桩架两导注中,垂直对准桩中心,缓缓放下插入土中,待桩位置及垂直度校正后即可将锤连同桩帽压在桩上,同时应在桩的侧面或架上设置标尺。
并做好记录,始可击桩,如桩头不平时,用麻袋或厚纸板垫平,亦可先环氧砂浆补抹平整。
开始打桩应起锤轻压或轻击数锤,观察桩身,桩架,桩锤等垂直一致后,即可转入正常施打,开始打桩时,落距应较小,入地一定深度待桩稳定后,再按需求的落距进行施打。
沉桩应用适合桩头尺寸的桩帽和弹性衬垫,以缓和打桩时的冲击和使打桩应力均匀分布,延长撞击的持续时间以利桩的贯入。
预应力管桩施工过程一、预应力管桩施工操作工艺按照以下顺序施工1、测量放线:(1)、在打桩施工区域附近设置控制桩与水准点不少于2个,其位置以不受打桩影响为原则(距离操作地点40m以外)。
轴线控制桩应设置在距外墙桩5~10m处,以控制桩基轴线和标高。
(2)、桩基的轴线和标高均已测量完毕,经过检查复核并应办理预检手续,归档备查。
2、测放桩位根据控制点设定建筑物轴线及角桩,按桩位布置图测放桩位,并在桩位中心用钢筋或竹签作好标记,桩位测放后应经监理单位复核后方能施工。
为防止桩机就位时桩机自重挤压土体使已测放桩位移位,在桩机就位后正式压桩前应复核正确,桩定位偏差控制在20mm以内。
3、竖桩与插桩根据已设定的控制点用直角坐标法对桩位进行二次复核,正确后下放首节桩,首节桩桩尖的中心点与桩位的偏差控制在20mm以内。
4、垂直度控制当桩尖进入土层500mm后,用经纬仪调整桩机桩架处于垂直位置,然后再调整首节桩的垂直度(经纬仪一般架设在距桩机15m以外),使桩架与桩身保持平行,其精度误差小于桩长的1%(首节管桩插入地面时的垂直度偏差不得超过0.5%),即可压桩,并在压桩过程中进行跟踪监测,指挥桩架保持其精度。
如果超差,必须及时调整,但需保证桩身不裂,必要时拔出重插应尽可能拔出桩身,查明原因,排除故障,以沙土回填后再进行施工,不允许采取强扳的方法进行快速纠偏,而将桩身拉裂、折断。
5、打桩(1)、打桩(锤击施工)用桩架的导滑夹具或桩箍将桩嵌固在桩架两导注中,垂直对准桩中心,缓缓放下插入土中,待桩位置及垂直度校正后即可将锤连同桩帽压在桩上,同时应在桩的侧面或架上设置标尺。
并做好记录,始可击桩,如桩头不平时,用麻袋或厚纸板垫平,亦可先环氧砂浆补抹平整。
开始打桩应起锤轻压或轻击数锤,观察桩身,桩架,桩锤等垂直一致后,即可转入正常施打,开始打桩时,落距应较小,入地一定深度待桩稳定后,再按需求的落距进行施打。
沉桩应用适合桩头尺寸的桩帽和弹性衬垫,以缓和打桩时的冲击和使打桩应力均匀分布,延长撞击的持续时间以利桩的贯入。
预应力管桩施工过程一、预应力管桩施工操作工艺按照以下顺序施工1、测量放线:(1)、在打桩施工区域附近设置控制桩与水准点不少于2个,其位置以不受打桩影响为原则(距离操作地点40m以外)。
轴线控制桩应设置在距外墙桩5~10m处,以控制桩基轴线和标高。
(2)、桩基的轴线和标高均已测量完毕,经过检查复核并应办理预检手续,归档备查。
2、测放桩位根据控制点设定建筑物轴线及角桩,按桩位布置图测放桩位,并在桩位中心用钢筋或竹签作好标记,桩位测放后应经监理单位复核后方能施工。
为防止桩机就位时桩机自重挤压土体使已测放桩位移位,在桩机就位后正式压桩前应复核正确,桩定位偏差控制在20mm以内。
3、竖桩与插桩根据已设定的控制点用直角坐标法对桩位进行二次复核,正确后下放首节桩,首节桩桩尖的中心点与桩位的偏差控制在20mm以内。
4、垂直度控制当桩尖进入土层500mm后,用经纬仪调整桩机桩架处于垂直位置,然后再调整首节桩的垂直度(经纬仪一般架设在距桩机15m以外),使桩架与桩身保持平行,其精度误差小于桩长的1%(首节管桩插入地面时的垂直度偏差不得超过0.5%),即可压桩,并在压桩过程中进行跟踪监测,指挥桩架保持其精度。
如果超差,必须及时调整,但需保证桩身不裂,必要时拔出重插应尽可能拔出桩身,查明原因,排除故障,以沙土回填后再进行施工,不允许采取强扳的方法进行快速纠偏,而将桩身拉裂、折断。
5、打桩(1)、打桩(锤击施工)用桩架的导滑夹具或桩箍将桩嵌固在桩架两导注中,垂直对准桩中心,缓缓放下插入土中,待桩位置及垂直度校正后即可将锤连同桩帽压在桩上,同时应在桩的侧面或架上设置标尺。
并做好记录,始可击桩,如桩头不平时,用麻袋或厚纸板垫平,亦可先环氧砂浆补抹平整。
开始打桩应起锤轻压或轻击数锤,观察桩身,桩架,桩锤等垂直一致后,即可转入正常施打,开始打桩时,落距应较小,入地一定深度待桩稳定后,再按需求的落距进行施打。
沉桩应用适合桩头尺寸的桩帽和弹性衬垫,以缓和打桩时的冲击和使打桩应力均匀分布,延长撞击的持续时间以利桩的贯入。

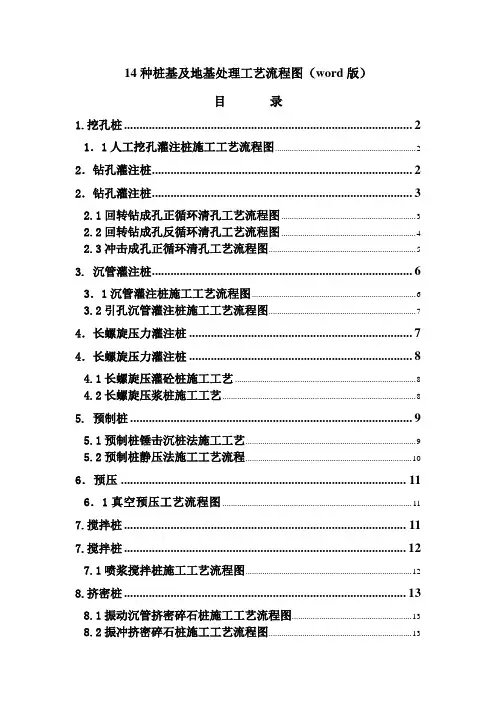

14种桩基及地基处理工艺流程图(word版)目录1.挖孔桩 (2)1.1人工挖孔灌注桩施工工艺流程图 (2)2.钻孔灌注桩 (2)2.钻孔灌注桩 (3)2.1回转钻成孔正循环清孔工艺流程图 (3)2.2回转钻成孔反循环清孔工艺流程图 (4)2.3冲击成孔正循环清孔工艺流程图 (5)3. 沉管灌注桩 (6)3.1沉管灌注桩施工工艺流程图 (6)3.2引孔沉管灌注桩施工工艺流程图 (7)4.长螺旋压力灌注桩 (7)4.长螺旋压力灌注桩 (8)4.1长螺旋压灌砼桩施工工艺 (8)4.2长螺旋压浆桩施工工艺 (8)5. 预制桩 (9)5.1预制桩锤击沉桩法施工工艺 (9)5.2预制桩静压法施工工艺流程 (10)6.预压 (11)6.1真空预压工艺流程图 (11)7.搅拌桩 (11)7.搅拌桩 (12)7.1喷浆搅拌桩施工工艺流程图 (12)8.挤密桩 (13)8.1振动沉管挤密碎石桩施工工艺流程图 (13)8.2振冲挤密碎石桩施工工艺流程图 (13)地基处理手段工艺流程简介1. 挖孔桩1.1人工挖孔灌注桩施工工艺流程图2.钻孔灌注桩2.1回转钻成孔正循环清孔工艺流程图2.2回转钻成孔反循环清孔工艺流程图2.3冲击成孔正循环清孔工艺流程图3. 沉管灌注桩3.1沉管灌注桩施工工艺流程图3.2引孔沉管灌注桩施工工艺流程图否4.长螺旋压力灌注桩4.1长螺旋压灌砼桩施工工艺4.2长螺旋压浆桩施工工艺5. 预制桩5.1预制桩锤击沉桩法施工工艺5.2预制桩静压法施工工艺流程6.预压6.1真空预压工艺流程图7.搅拌桩7.1喷浆搅拌桩施工工艺流程图8.挤密桩8.1振动沉管挤密碎石桩施工工艺流程图8.2振冲挤密碎石桩施工工艺流程图。

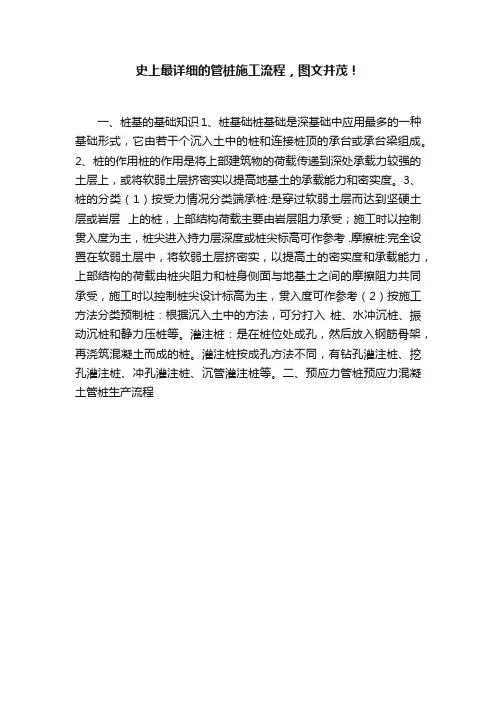

史上最详细的管桩施工流程,图文并茂!一、桩基的基础知识1、桩基础桩基础是深基础中应用最多的一种基础形式,它由若干个沉入土中的桩和连接桩顶的承台或承台梁组成。
2、桩的作用桩的作用是将上部建筑物的荷载传递到深处承载力较强的土层上,或将软弱土层挤密实以提高地基土的承载能力和密实度。
3、桩的分类(1)按受力情况分类端承桩:是穿过软弱土层而达到坚硬土层或岩层上的桩,上部结构荷载主要由岩层阻力承受;施工时以控制贯入度为主,桩尖进入持力层深度或桩尖标高可作参考 .摩擦桩:完全设置在软弱土层中,将软弱土层挤密实,以提高土的密实度和承载能力,上部结构的荷载由桩尖阻力和桩身侧面与地基土之间的摩擦阻力共同承受,施工时以控制桩尖设计标高为主,贯入度可作参考(2)按施工方法分类预制桩:根据沉入土中的方法,可分打入桩、水冲沉桩、振动沉桩和静力压桩等。
灌注桩:是在桩位处成孔,然后放入钢筋骨架,再浇筑混凝土而成的桩。
灌注桩按成孔方法不同,有钻孔灌注桩、挖孔灌注桩、冲孔灌注桩、沉管灌注桩等。

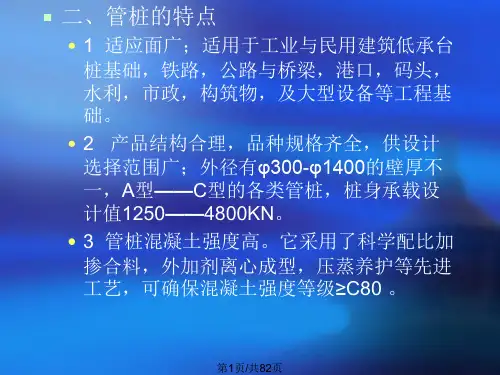

二、预应力管桩预应力混凝土管桩生产流程滚管式打桩机导杆式打桩机步履式打桩机三点支撑履带式打桩机柴油锤液压锤特大型液压锤(带消音罩)1、管桩的适用范围(1)预应力高强混凝土管桩(代号PHC)、预应力混凝土管桩(代号PC)适用于工业与民用建筑的基础。
铁路、公路与桥梁、港口、水利、市政、构筑物等工程的基础设计也可使用。
(2)预应力混凝土薄壁管桩(代号PTC)适用于工业与民用建筑的基础。
(3)PHC桩、PC桩适用于抗震设防烈度不大于7度的地区;若使用于抗震设防烈度较高的地区,则需另行验算。
(4)PTC桩适用于抗震设防烈度小于7度的地区, 抗震设防烈度为7度的地区需另行验算;PTC桩不得用于抗震设防烈度大于7度的地区。
(5)当基础工程的环境、地质条件对管桩有侵蚀性时,应采取有效的技术措施。
(6)管桩主要考虑承受竖向荷载。
2、管桩基础的主要施工方法(1)锤击法:柴油锤、液压锤;(2)静压法:抱压式液压压桩机;顶压式液压压桩机抱压顶压联合式液压压桩机抱压振动液压压桩机(3)引孔打(压)法;(4)钻孔植桩法;(5)中掘法(直径≥600)。

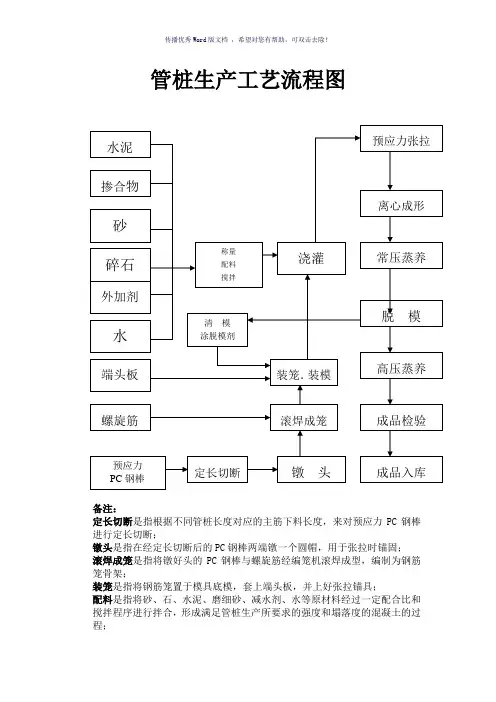

管桩生产工艺流程图
备注:
定长切断是指根据不同管桩长度对应的主筋下料长度,来对预应力PC钢棒进行定长切断;
镦头是指在经定长切断后的PC钢棒两端镦一个圆帽,用于张拉时锚固;
滚焊成笼是指将镦好头的PC钢棒与螺旋筋经编笼机滚焊成型,编制为钢筋笼骨架;
装笼是指将钢筋笼置于模具底模,套上端头板,并上好张拉锚具;
配料是指将砂、石、水泥、磨细砂、减水剂、水等原材料经过一定配合比和搅拌程序进行拌合,形成满足管桩生产所要求的强度和塌落度的混凝土的过程;
浇灌是指将搅拌楼拌好的混凝土放入装好笼的底模的过程;
预应力张拉是指通过张拉机将预应力钢棒拉伸至规定的长度,赋予其往回收缩的应力,使成型后的管桩有一个压应力,以克服吊运时由重力产生的拉应力。
离心成型是指将模具内的混凝土通过高速旋转,使其均匀分布并密实排水,形成空心圆筒体的等截面构件的过程;
常压蒸养是指将经离心成型后的混凝土构件,在85℃的水蒸汽环境下养护6h,以促进混凝土的水化和凝固,使其达到管桩的脱模强度,即45Mpa以上,以保证模具的正常周转;
脱模是指将常压蒸养后达到脱模强度的管桩从模具内取出的过程,空模用以下一个生产周期;
高压蒸养是指将从模具内脱出的管桩放进高压釜内,在压力为1Mpa的蒸汽环境下养护一定时间,是混凝土强度迅速达到28天强度,以满足施工要求;成品检验是指由质检对成品管桩的外观、尺寸进行检验,看是否符合规范要求,并在一定批次内对管桩的物理性能进行抽检;
成品入库是指经检验合格后的管桩,入库至成品库,等待发货。
