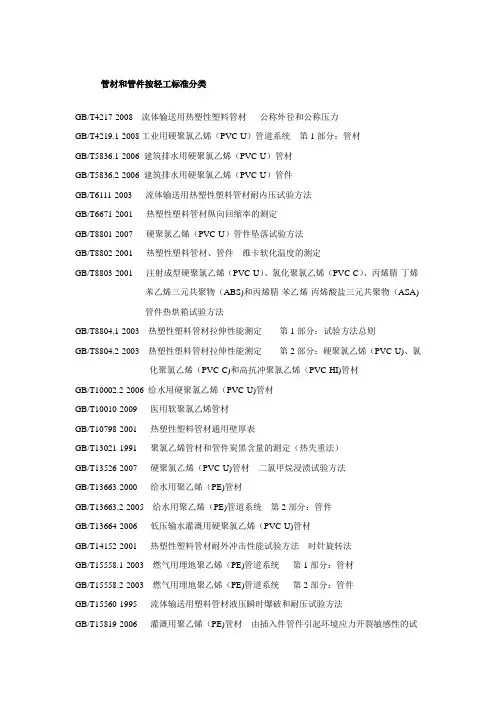

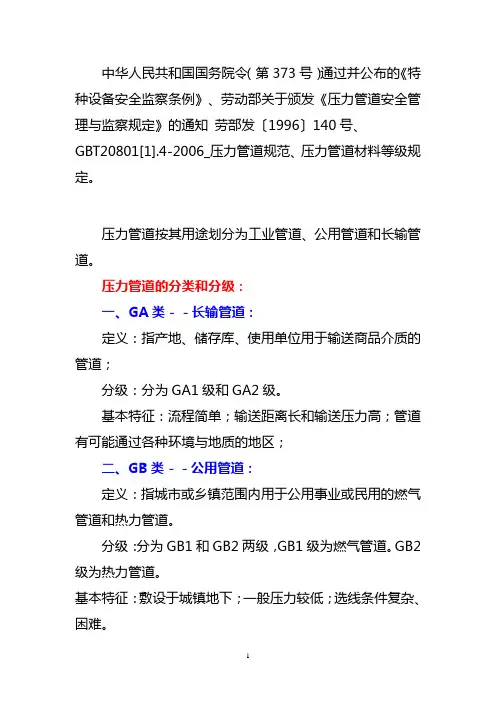

管道分类（级）
在施工验收规范中，不同的介质、不同的操作条件的管道其检测要求是不同的。
SH3501管道分级
SH3501将管道分为SHA、SHB、SHC、SHD四个等级。
HG20225管道分级
HG20225将管道分为A、B、C、D四个等级
GB50235
GB50235取消了管道分类，按照设计温度、设计压力和介质类别来区分
1)设计温度分为：t ≥400℃、-29≤t<400℃、t<-29；
2)设计压力分为：P≥10.0MPa（≤42.0）、P<10.0 MPa、4.0≤P<10.0 MPa、P<4.0 MPa、
3)介质: 剧毒、有毒、可燃介质、无毒、非可燃介质（GB5044、）
注：剧毒介质即GB5044《职业性接触毒物危害程度分级》中I级危害程度的介质；
有毒介质按GB5044《职业性接触毒物危害程度分级》中II级及以下危害程度的介质；
可燃介质按GB50160《石油化工企业设计防火规范》分类
SH3501焊接接头射线检测要求
※SH3501考虑了石油化工的特点，对有毒、可燃介质管道做了详细的规定。
非可燃、无毒介质焊接接头射线检测要求按GB50235要求进行验收。
8.3.2 HG20225焊接接头射线检测要求
注：（1）当设计温度t<-29℃时，无论哪一级管道，均应100％检验，II级合格；
（2）氧气管道按B类管道进行检验。
GB50235焊接接头射线检测要求
SH3501、HG 20225、GB50235的比较
a．相同点
对以下管道均为100％射线检测；
1)剧毒介质；
2)有毒可燃介质P≥10.0 任意温度
4≤P<10.0，t≥400℃
3)非可燃、无毒介质P≥10.0，t≥400℃
4)低温管道t<-29℃
b．不同点
SH3501
1）对可燃高度危害介质按介质分为两种情况：
◆苯、毒性程度为高度危害介质（丙烯腈、光气、二硫化碳和氟化氢除外）和甲A类液化烃P<10.0 -29≤t<400℃及P<4.0 t≥400，管道射线检测率为20％；
◆甲类、乙类可燃气体和甲B类、乙A类可燃液体
P<10.0 -29≤t<400℃及P<4.0 t≥400，管道射线检测率为10％；
2）毒性程度为中度、轻度危害介质和乙B类、丙类可燃介质
P<10.0 -29≤t<400℃及P<4.0 t≥400，管道射线检测率为5％；
3）对非可燃、无毒介质管道未作规定
HG20225
对可燃有毒介质按操作条件分为3种
0≤P<10.0t<400 及1.0≤P<4.0t≥400 管道射线检测率为20％；
1.0<P<4.0 t<400 及P≤1.0 t≥400 管道射线检测率为10％；
P≤1.0 t<400 管道射线检测率为5％GB 50235
将管道焊缝的射线照像检验和超声波检验比例分为100%、5％和0％三种。
对t<400及P<4.0可燃有毒介质管道射线检测率为5％。
但在压力管道中，要求100％射线检验和“抽检比例不低于5％”的管道比例很大，这样将增加检验要求的不严密性和对检验要求说明的内容。
管道的试验压力及密封试验
1管道液体试验压力和气体试验压力
GB50235规定
a. 液体试验压力
1)承受内压的地上管道及有色金属管道试验压力应为设计压力的1.15倍，埋地钢管道的试验压力应为设计压力的1.5倍，且不低于0.4MPa；
2)当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力时，应按管道的试验压力进行试验；当管道试验压力大于设备的试验压力，且设备的试验压力不低于管道设计压力的1.15倍时，经建设单位同意，可按设备的试验压力进行试验；
3）当管道的设计温度高于试验温度时，试验压力应按下式计算：
Ps =1.5P[σ]1/[σ]2；
试中Ps一一试验压力(表压)，MPa；
P一一设计压力(表压)，MPa；
[σ]1一一试验温度下管材的许用应力，MPa；
[σ]2－设计温度下管材的许用应力，MPa。
当[σ]1/[σ]2大于6.5时，取6.5。
当Ps在试验温度下，产生超过屈服强度的应力时，应将试验压力Ps降至不超过屈服强度时的最大压力；
4)对位差较大的管道应将试验介质的静压计入试验压力中。
液体管道的试验压力应以最高点的压力为准，但最低点的压力不得超过管道组成件的承受能力；
5)对承受外压的管道，其试验压力应为设计内、外压力之差的1.5倍，且不低于0.2MPa；
6)夹套管内管的试验压力应按内部或外部设计压力的高者确定。
夹套管外管的试验应按上述第(1)条的规定。
b．气体试验压力
1）承受内压的钢管及有色金属管的气压试验压力应为设计压力的1.15倍，真空管道的试验压力应为0.2MPa。
2）当管道的设计压力大于0.6MPa时，必须有设计文件规定或经设计单位同意，方可用气压进行压力试验。
SH3501规定
1) 真空管道为0.2MPa；
2) 液体压力试验的压力为设计的1.5倍；
3) 气体压力试验的压力为设计的1.15倍。
4) 管道压力试验时，试验时温度、应力值应符合下列规定:
当设计温度高于试验温度时，管道的试验压力应按下列计算:
P t=KP0 [σ]1/ [σ]2
式中Pt一一试验压力，MPa；
[σ]1一一试验温度下材料的许用应力，MPa；
[σ]2一一设计温度下材料的许用应力，MPa；
K――系数，液体压力试验取1.5；气体压力试验取1.15。
液体压力试验时的应力值，不得超过试验温度下材料屈服点的90％；
气体压力试验时的应力值，不得超过试验温度下材料屈服点的80％。
HG20225与GB50235基本相同
2密封试验
a.应作泄漏性试验的管道范围
GB50235：输送剧毒流体、有毒流体、可燃流体的管道
SH3501：按设计文件要求进行。
SHA级管道必须进行，SHB级管道根据介质的性质决定
HG20225：同GB50235
b. 试验介质
GB50235:宜采用空气，当设计文件规定采用其它介质时，按设计规定的介质进行
SH3501：宜采用空气
HG20225：宜采用空气
c. 试验压力
GB50235:为设计压力
SH3501：为设计压力，真空管道则为0.1MPa
HG20225：为设计压力。
