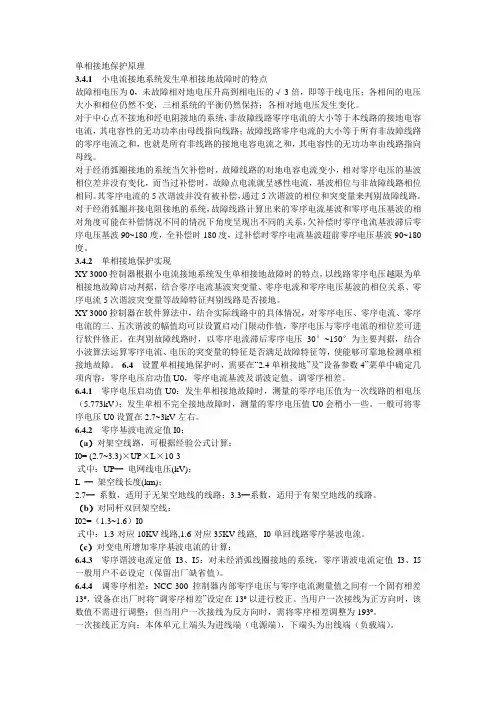

单相接地保护原理3.4.1小电流接地系统发生单相接地故障时的特点故障相电压为0，未故障相对地电压升高到相电压的√ 3 倍，即等于线电压；各相间的电压大小和相位仍然不变，三相系统的平衡仍然保持；各相对地电压发生变化。
对于中心点不接地和经电阻接地的系统，非故障线路零序电流的大小等于本线路的接地电容电流，其电容性的无功功率由母线指向线路；故障线路零序电流的大小等于所有非故障线路的零序电流之和，也就是所有非线路的接地电容电流之和，其电容性的无功功率由线路指向母线。
对于经消弧圈接地的系统当欠补偿时，故障线路的对地电容电流变小，相对零序电压的基波相位差并没有变化，而当过补偿时，故障点电流就呈感性电流，基波相位与非故障线路相位相同。
其零序电流的5次谐波并没有被补偿，通过5次谐波的相位和突变量来判别故障线路。
对于经消弧圈并接电阻接地的系统，故障线路计算出来的零序电流基波和零序电压基波的相对角度可能在补偿情况不同的情况下角度呈现出不同的关系，欠补偿时零序电流基波滞后零序电压基波90~180度，全补偿时180度，过补偿时零序电流基波超前零序电压基波90~180度。
3.4.2单相接地保护实现XY-3000控制器根据小电流接地系统发生单相接地故障时的特点，以线路零序电压越限为单相接地故障启动判据，结合零序电流基波突变量、零序电流和零序电压基波的相位关系、零序电流5次谐波突变量等故障特征判别线路是否接地。
XY-3000控制器在软件算法中，结合实际线路中的具体情况，对零序电压、零序电流、零序电流的三、五次谐波的幅值均可以设置启动门限动作值，零序电压与零序电流的相位差可进行软件修正。
在判别故障线路时，以零序电流滞后零序电压30°~150°为主要判据，结合小波算法运算零序电流、电压的突变量的特征是否满足故障特征等，使能够可靠地检测单相接地故障。
6.4设置单相接地保护时，需要在“2.4单相接地”及“设备参数4”菜单中确定几项内容：零序电压启动值U0，零序电流基波及谐波定值、调零序相差。
保护接地的工作原理
保护接地的工作原理是通过一系列措施保护接地系统的正常运行，防止其受到损坏或干扰。
接地系统主要是为了保护人身安全和设备运行的稳定性，它将电流通过地面导向地下，使电平保持稳定。
接地系统通常由接地电极、接地线和接地网组成。
当设备或系统发生故障或突发事件时，会产生不正常的电流或电压，并可能危及到安全。
接地系统通过以下原理来维护正常运行：
1. 接地电极：接地电极是通过将导电材料埋入地下来实现接地的。
一般采用金属材料如铜、铁等，埋入土壤后与土壤形成电接触。
接地电极的作用是将异常电流引导到地下，使其安全分散。
2. 接地线：接地线是将接地电极与设备或系统连接起来的导线。
它能够形成闭合的接地回路，使电流能够有效流入地下。
接地线一般使用导电性能好的材料，如铜、铝等，以减小电阻。
3. 接地网：接地网是由多根接地线组成的网状结构，将多个接地电极互相连接起来，形成一个大的接地系统。
接地网可以提高接地的效率和安全性，减小异常电流在接地系统内的传播。
4. 网络分流：保护接地系统的另一个重要原理是通过网络分流来降低系统受到的电流或电压冲击。
网络分流器通常会被安装在接地系统中，它能够在系统受到过载时自动切断电流，保护设备和系统的安全运行。
综上所述，保护接地的工作原理是通过接地电极、接地线、接地网以及网络分流等措施，将异常电流引导到地下，保护设备和系统的正常运行。
这些措施能够提高接地效率和安全性，减小对设备和人身安全的威胁。
保护接地和保护接零的原理一、保护接地的原理1、保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的金属部分用导线与接地体可靠连接起来的一种保护方式。
2、保护接地是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。
3、保护接地的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源。
4、保护接地通常用于对地绝缘的配电系统，即中性点不接地系统。
1）如上图所示，电气设备若没有采取保护接地，当一相绝缘损坏漏电使金属外壳带电时，操作人员误触及漏电设备，故障电流将通过人体和线路对地绝缘阻抗构成回路。
绝缘阻抗是绝缘电阻和分布电容的并联组合，其接地电流的大小与线路绝缘的好坏、分布电容的大小及电网对地电压的高低成正比。
线路的绝缘越坏，对地分布电容越大、电压越高、触电的危险性越大。
2）如上图所示，漏电设备采取保护接地措施以后，故障电流将会通过接地体流散，流过人体的电流仅是全部接地电流中的一部分，通过人体电流Ib=IeRo/（Ro+Rb），Rb与Ro并联接地电阻Ro越小，流过人体的电流Ib就越小。
人体电阻（一般约为1000Ω）比接地电阻（一般小于4Ω）大的多，根据并联分流公式可知，绝大部分电流通过接地体形成回路，流过人体的电流很小，从而保证了人身安全。
为了限制设备漏电时外壳对地电压不超过安全范围，要求保护接地阻值不大于4Ω。
5、保护接地也有用在中性点接地系统如TT系统的，但有局限性。
1）上图中U为电网电压，Rde和Rpe分别为中性点接地电阻和保护接地电阻，当某相碰壳时，如忽略相线阻抗及电源内阻的影响，则接地电流Ie=U/（Rde+Rpe），若U=220V，Rde=4Ω，Rpe=4Ω则Ie=27.5A。
在接地短路电流Ie作用下，线路保护装置动作切断电源，保证了人身安全。
2）若保护装置未动作，则故障设备外壳对地电压U=IeRpe=27.5×4=110V，若保护接地电阻大于中性点接地电阻，设备外壳的对地电压将会超过110V，危险性更大。
转子接地保护原理
转子接地保护是电机保护系统中一种重要的保护装置，用于检测和防止电机转子发生接地故障。
接地故障是电机故障中最常见的一种，可能会导致设备的停机和损坏，甚至对人身安全构成威胁。
转子接地保护的原理是通过检测电机转子与地之间的电阻来判断是
否存在接地故障。
当电机转子发生接地故障时，电流会通过接地点进入地面，形成一条回路。
根据欧姆定律，电流通过电阻会引起电压降，因此可以通过测量电阻来检测接地故障。
转子接地保护通常采用的方法是利用电流互感器测量电机转子电流，并与设定的阈值进行比较。
当电机转子电流超过设定的阈值时，即表示存在接地故障，保护装置会及时切断电源，防止故障进一步扩大。
除了测量电机转子电流，转子接地保护还可以通过检测转子绝缘电阻来判断是否存在接地故障。
转子绝缘电阻是指电机转子与地之间的绝缘电阻，正常情况下应该很高，而接地故障会导致绝缘电阻降低。
转子接地保护可以通过监测转子绝缘电阻的变化来提前预警接地故障。
此外，一些先进的转子接地保护装置还可以利用数字信号处理技术，对电机转子电流进行频谱分析，从而提高接地故障的检测精度。
通过分析电流频谱中的谐波分量，可以更准确地判断接地故障的类型和位
置。
总之，转子接地保护装置是电机保护系统中一项重要的安全装置，可以及时检测和防止电机转子发生接地故障。
通过测量电机转子电流、转子绝缘电阻以及进行频谱分析，可以提高接地故障的检测精度，保障设备的安全运行。
