§7-4 弹簧弹簧通常用来减振、夹紧、测力和贮存能量。
弹簧的种类多，常见的有螺旋弹簧和涡卷弹簧等。
根据受力情况不同，螺旋弹簧又可分为压缩弹簧、拉伸弹簧和扭转弹簧等，常用的各种弹簧如图7-41。
弹簧的用途很广，本节只介绍圆柱螺旋压缩弹簧。
压缩弹簧 拉伸弹簧 扭转弹簧 涡卷弹簧图7-41 常用弹簧的种类一、圆柱螺旋压缩弹簧各部分名称及尺寸计算1．簧丝直径d 弹簧钢丝的直径。
2．弹簧外径D 弹簧的最大直径。
3．弹簧内径D 1 弹簧的最小直径，D 1=D-2d4．弹簧中径D 2 即弹簧内径和外径的平均值，D 2=(D+D 1)/2= D 1 +d=D-d5．节距t 除支承圈外，相邻两圈沿轴向的距离。
6．支承圈数n 0 为了使压缩弹簧工作时受力均匀，保证轴线垂直于支承面，通常将弹簧的两端并紧磨平。
这部分圈数只起支承作用，叫支承圈数，常见的有1.5圈、2圈、2.5圈3种。
其中2.5圈用得最多。
7．有效圈数n 弹簧能保持相同节距的圈数。
8．总圈数n 1 有效圈数与支承圈数之和，称为总圈数。
即：n 1= n+n 09．自由高度H 0 弹簧没有负荷时的高度。
H 0=nt+(n 0-0.5)d10．弹簧展开长度L 弹簧丝展开后的长度。
图7-42弹簧各部分名称二、圆柱螺旋压缩弹簧的规定画法1．在平行于弹簧轴线的投影面的视图中，各圈的轮廓线画成直线。
2．圆柱螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，一律要注出旋向“左”字。
3．压缩弹簧在两端有并紧磨平时，不论支承圈数多少或末端并紧情况如何，均按支承圈数2.5圈的形式画出。
4．有效圈数在四圈以上的螺旋弹簧，允许每端只画两圈（不包括支承圈）。
中间部分省略后，允许适当缩短图形长度。
5．当图形中簧丝直径小于或等于2mm 时，可采用示意画法，如果为剖视面，可涂黑表示，如图7-45（b ）(c)所示。
221)(t d n L +=π图7-43所示为圆柱螺旋压缩弹簧的画法步骤：图7-43 圆柱螺旋压缩弹簧的画法圆柱螺旋压缩弹簧的工作图如图7－44所示。
公司新闻行业综述技术资料·您的位置：本站首页 > 新闻中心 > 详细内容弹簧设计：机械制图--弹簧画法来源：弹簧网作者：旭佳创弹簧厂日期：2011-7-9 23:42:15 浏览次数：1373弹簧画法有：sw 弹簧画法、弹簧的cad画法、proe弹簧画法、cad 弹簧画法、弹簧垫圈画法、弹簧标准尺寸、solidworks弹簧画法、proe变节距弹簧画法、弹簧的二维画法下面我们大概介绍一下弹簧的基本画法。
1引言1.1本标准规定了机械图样中弹簧的画法。
1.2本标准参照采用国际标准ISO 2162-1993《技术制图--弹簧表示法》。
1.3与本标准有关的国家标准：GB 1805-79《弹簧术语》2弹簧的视图、剖视图及示意图画法2.1螺旋弹簧2.1.1在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线，并按表1、表2、表3的形式绘制。
2.1.2螺旋弹簧均可画成右旋，但左旋螺旋弹簧，不论画成左旋或右旋，一律要注出旋向“左”字。
2.1.3螺旋压缩弹簧，如要求两端并紧且磨平时，不论支承圈的圈数多少和末端贴紧情况如何，均按表1形式绘制。
必要时也可按支承圈的实际结构绘制。
2.1.4螺旋拉伸弹簧按表2的形式绘制。
2.1.5螺旋扭转弹簧按表3的形式绘制。
2.1.6截锥涡卷弹簧(用带材制成的截锥螺旋弹簧)按表4的形式绘制。
2.1.7有效圈数在四圈以上的螺旋弹簧中间部分可以省略。
圆柱螺旋弹簧中间部分省略后，允许适当缩短图形的长度。
截锥涡卷弹簧中间部分省略后用细实线相连。
表1表2表3表42.2碟形弹簧碟形弹簧按表5的形式绘制。
表52.3平面涡卷弹簧平面涡卷弹簧按表8的形式绘制。
2.4板弹簧弓形板弹簧由多种零件组成，其画法如附录A图A8所示。
表62.5片弹簧片弹簧的视图，一般按自由状态下的形状绘制。
3装配图中弹簧的画法3.1被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起(图1)。
机械制图剖视图、螺纹、弹簧、装配图等基础知识机械制图是机械设计中的基础，而剖视图、螺纹、弹簧、装配图则是机械制图中重要的几种图形表示方法。

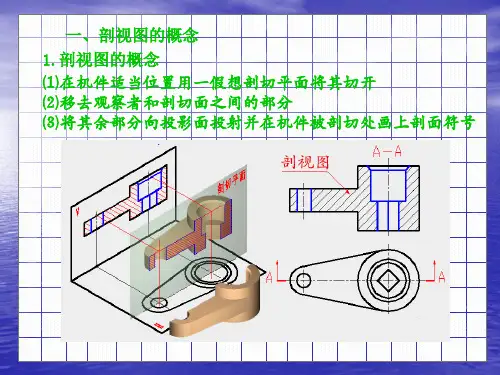

剖视图所谓剖视图，就是将整个物体分成两部分，只展示一部分，而对另外一部分进行切割或挖去，以展示其内部结构的一种图形表示方法。
