大功率开关电源电路图(PM4020A)

详细解析开关电源电路：工作原理，电路组成，电路图
随着我国电子电力科技技术不断的发展，不管是在家用或者是其他地方所使用的电源开关，都得到了较大的突破性的实质发展。

目前，就以开关电源来说，几乎被广泛的应用于所有的电子电器设备，是如今当下电子信息产业中最不可缺少的一种电源方式。

开关电源工作原理对于热爱电源物理的人来所，其实还是很好理解开关电源工作原理的，在线性电源中，功率晶体管在工作，而线性电源中导致闭合或者是断开的则是PWM 开关电源，在闭合、断开两种的状态之下，加上功率晶体管的电压是比较小的，就会成产很大的电流，关闭开关电源的时候，则是反过来的，电压大，而电流就会特别的小，而控制开关电源工作原理的控制器，就是为了能够更好的保持稳定性，从而给人们的生活环境带来安全。

开关电源工作原理及工作条件
除了以上讲述的开关电源工作原理之外，而开关电源工作原理在运行的时候，开关电源也是一定的工作条件的，比如开关，在工作的时候，不是线性状态，而是在电子电器工作之下呈现开关状态；另外，直流，开关电源在工作时候，是直流，不是交流；最后一个开关电源的高频，在电子电器工作状态之下，是高频，而不是接近于工作的低频状态哦！在开关电源工作原理中，这些工作条件是一定的。

开关电源工作原理及主要特点
每一样产品的诞生，都有它独自存在的主要特点，就连开关电源也是一样的。

那么除了以上不同的开关电源工作原理之外，开关电源主要的特点是什么呢？首先从外观上看，重量较轻、体积较小，因为没有采用工频变压器，所以开关电源的重量、体积只有线性电源的百分之二十到百分之三十左右；另外还有一个非常重要的特点，从开关电源工作原理上看，。

开关电源安全保护电路原理图解对于开关电源而言, 平安、牢靠性历来被视为重要的性能之一. 开关电源在电气技术指标满意电子设备正常使用要求的条件下, 还要满意外界或自身电路或负载电路消失故障的状况下也能平安牢靠地工作. 为此, 须有多种爱护措施. 对爱护电路的特点分析, 对存在不足期盼克服, 盼望设计出更平安、更牢靠的爱护电路。

1 浪涌电流电路剖析浪涌电流是由于电压突变所引起. 如电子设备在第一次加电压时, 由于大容量电源电容器充电引起的涌入初始电流开机浪涌电流; 又如直击雷、感应雷沿着电源线进入开关电源的突变电压所产生瞬态电流雷浪涌电流. 浪涌电流上升时间特别快, 持续时间特别短, 破坏作用特别大. 为防止或减轻浪涌电流的破坏, 设置抑制浪涌电流或将浪涌电流转移到地线等方式来爱护开关电源避开浪涌电流的损害。

1. 1 启动限流爱护开关电源的初级整流电路有大容量滤波电容,开机瞬间整流管向这些大电容充电, 使整流管瞬时电流超过额定值. 为减小开机启动限流( 浪涌电流) ,开关电源通常都设有抗冲击电路. 如图1 电路, 在开机瞬间, 开关电源变压器的3、4 绕组电压为0V, VD5截止, 晶闸管VD6 的G、K 极间电压为0V, VD6 截止.充电电流路径: AC220V→VD1-4 正极→大电容C1→地→R2→VD1- 4 负极. 由于R2 有阻碍大电流作用( 一般设为3. 3Ω) , 因此能有效限制开机浪涌电流。

开关电源正常工作后, 开关电源变压器的1、2绕组上产生感应电压, 对C2 充电( 充电时间常数约等于R3×C2) , 使VD6 导通, 整流电流不再经R2, 而是经VD6 的A、K 极返回整流桥VD1- 4 的负极. 也就是说, 在正常工作状态, VD6 将R2 短路, 防止R2产生功耗.R2 仅在开机瞬间起作用。

用晶闸管作启动限流爱护平安牢靠, 但电路比较简单些, 从电路成本和电路简捷等角度来说用温控电阻作启动限流爱护, 它既经济又简洁更平安牢靠, 如图3。

FS1:由变压器计算得到Iin值，以此Iin值(0.42A）可知使用公司共享料2A/250V，设计时亦须考虑Pin（max）时的Iin是否会超过保险丝的额定值.TR1（热敏电阻）:电源启动的瞬间，由于C1（一次侧滤波电容）短路，导致Iin电流很大，虽然时间很短暂,但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内(115V/30A,230V/60A），但因热敏电阻亦会消耗功率,所以不可放太大的阻值（否则会影响效率），一般使用SCK053(3A/5Ω），若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大(一般使用在大瓦数的Power上）。

VDR1(突波吸收器):当雷极发生时,可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC 输入端（Fuse之后),加上突波吸收器来保护Power（一般常用07D471K)，但若有价格上的考虑,可先忽略不装。

CY1，CY2(Y-Cap）：Y-Cap一般可分为Y1及Y2电容，若AC Input有FG（3 Pin)一般使用Y2- Cap ，AC Input若为2Pin(只有L，N）一般使用Y1-Cap，Y1与Y2的差异，除了价格外(Y1较昂贵），绝缘等级及耐压亦不同(Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有“回”符号或注明Y1)，此电路蛭蠪G所以使用Y2-Cap,Y—Cap会影响EMI特性，一般而言越大越好,但须考虑漏电及价格问题，漏电（Leakage Current )必须符合安规须求（3Pin公司标准为750uA max）。

CX1（X-Cap)、RX1:X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction 规范一般可分为： FCC Part 15J Class B 、 CISPR 22(EN55022） Class B 两种 , FCC测试频率在450K～30MHz,CISPR 22测试频率在150K～30MHz，Conduction可在厂内以频谱分析仪验证，Radiation 则必须到实验室验证，X—Cap 一般对低频段(150K ~ 数M之间)的EMI防制有效，一般而言X-Cap愈大，EMI防制效果愈好(但价格愈高)，若X-Cap在0。

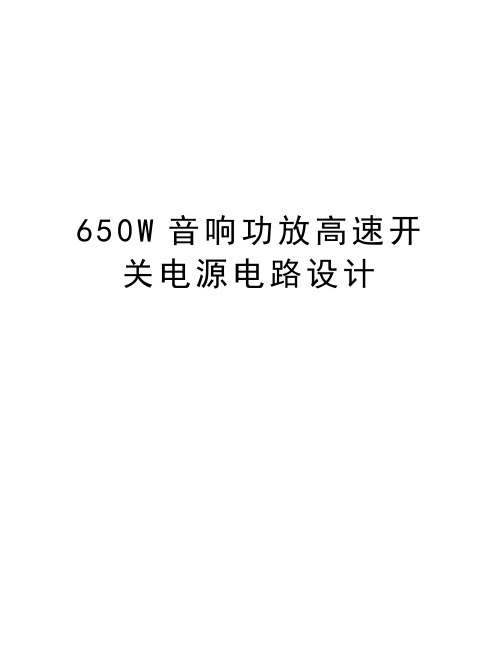

650W音响功放高速开关电源电路设计
PM4020A作为驱动源制作的一款高级电子变压器，它有非常快的电流速度，是代替传统笨重工频变压器的新产品
字串6
音响功放650W高速电源电路是用下面的PM4020A作为驱动源制作的一款高级电子变压器，它有非常快的电流速度，是代替传统笨重工频变压器的新产品。

详细电路图如：图4；图1是PM4020A的产品实物图片，在设计图4：里面大大简化电路原理图中的安装和调试，用PM4020A设计的电源基本不需要调试就会可靠工作。

图1是为大功率开关电源设计的专业驱动模块，模块型号定义为：PM4020A和PM4060A两种，PM4020A最大驱动为（以MOS管为例25A；MOS管）在应用驱动最老的MOS管是IRFP460内部电容大约6000P。

图2是PM4060A最大驱动能力为60A的MOS管或者IGBT管，两个电路图相同、不同的是所使用的驱动IC有区别，前面是使用的IR2101驱动IC、后面是使用IR2181驱动IC，两个驱动电路的脚列完全相同！可以直接代替使用。

采用该模块设计一个大功率1000W到3000W的开关电源是十分简单的事情，你不必花费更多的时间就可以完成，供爱好制作的朋友提供最大的方便。

图3；主要变压器制作图，可以用3K-EI50的磁芯，如果按N2主线圈38匝计算每匝大约7.5V。

制作时按自己需要重新计算。

开关电源电路图讲解。

1 / 14图片：2 / 14图片：3 / 14图片：4 / 14图片：5 / 14图片：6 / 14图片：7 / 14图片：8 / 14图片：9 / 14图片：10 / 1411 / 14图片：开关电源电路图一、主电路从交流电网输入、直流输出的全过程，包括：1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。

2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。

3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。

12 / 144、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。

二、控制电路一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施。

三、检测电路除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。

四、辅助电源提供所有单一电路的不同要求电源。

开关控制稳压原理开关K以一定的时间间隔重复地接通和断开，在开关K接通时，输入电源E通过开关K和滤波电路提供给负载RL，在整个开关接通期间，电源E向负载提供能量；当开关K断开时，输入电源E便中断了能量的提供。

可见，输入电源向负载提供能量是断续的，为使负载能得到连续的能量提供，开关稳压电源必须要有一套储能装置，在开关接通时将一部份能量储存起来，在开关断开时，向负载释放。

图中，由电感L、电容C2和二极管D组成的电路，就具有这种功能。

电感L用以储存能量，在开关断开时，储存在电感L中的能量通过二极管D释放给负载，使负载得到连续而稳定的能量，因二极管D使负载电流连续不断，所以称为续流二极管。

在AB间的电压平均值EAB可用下式表示：EAB=TON/T*E式中TON为开关每次接通的时间，T为开关通断的工作周期（即开关接通时间TON和关断时间TOFF之和）。

大电流开关电源电路图大全大电流开关电源电路图（一）：L296大电流开关电源芯片组成的稳压电源电路图L296大电流开关电源芯片组成的稳压电源电路图如图a、b、c所示为由L296单片大电流开关电源芯片组成的5～15V、4A稳压电源。

L296单片大电流开关电源芯片特点是：（1）保护功能完善。

内设有软启动、过流、过热、过压保护。

（2）最大输出电流为4A，功率为160W，输出电压在5.1～40V 之间可调。

（3）设有特殊功能：工作禁止控制、同步控制（在几片作多路输出时，保证工作频率一致）、重置电路（可提供电源工作状态的检测信号）、撬棍过压保护电路（当输出电压超过预设额定电压20％时，产生一个100mA的驱动信号，用来触发外部保护电路动作）。

如图c 所示为电流扩展电路形式。

大电流开关电源电路图（二）大电流开关电源电路图（三）：低噪声开关电源原理电路图电路如图所示，该电路可以获得更大的输出功率，只需更改部分器件。

图中左边的电路R1，L1，D1，C1至C7是常规的共模滤波和整流电路，获取约300V的直流电压供DC-DC变换电路使用；最右边电路L5，C11等是普通的LC滤波电路；IC2，D8，R9，R10组成电压反馈电路，形成闭环结构，稳定电源输出电压；中间部分是DC-DC 变换器，降噪声的关键是对这一部分的电路进行适当处理。

大电流开关电源电路图（四）：DC-DC变换的开关电源电路本文介绍一种型号为L4960的DC-DC变换的开关电源，如图所示。

从图中可以看出电路十分简单，它的使用方法与LM317非常相似，先使用50Hz电源变压器进行AC-AC变换，将~220V降至~34V，然后由VD1和C1整流滤波为46V左右的直流电压输入给L4960，再由L4960进行DC-DC变换，这时输出电压的变化范围下可调至5V，上调至40V，最大输出电流可达2.5A（还可以接大功率开关管进行扩流），并且内设完善的保护功能，如过流保护、过热保护等。

性能可靠的大功率开关电源电路图第一篇：性能可靠的大功率开关电源电路图性能可靠的大功率开关电源电路图发布时间：2010-1-26 10:39发布者：我爱电路图关键词：电路图, 性能该图是我们为一家工厂设计的一个简单可靠的大功率开关电源产品（使用在大型灯光上面）。

下面对变压器作说明：（EI-50L）是储备电能的电感用（EE-50磁芯）或者用（EI-50磁芯），（EI-50磁芯）是输出变压器，按电路图上说明制作。

（EG6是直径为12MM的磁环）绕制按电路图上说明。

空载测试小于20MA，转换效率大于90%，最大功率800W。

（60V/13.5A时输入交流电流3.1A）下载(31.54 KB)第二篇：大功率开关电源电路图(PM4020A)大功率开关电源电路图（PM4020A）关键词：开关电源来源:原创点击: 转播到腾讯微博这里介绍一个1200W的开关电源，电源是采用PM4020A驱动模块设计的，注意一个厂家的产品！请不要随便传播。

供应爱好动手的朋友制作使用。

具体的器件和变压器可参考下面的电路和产品图纸，电路版可下载！值得注意的问题设计时候应该考虑 PM4020A驱动模块应和四个IRFP460尽量靠近。

大功率开关电源电路图第三篇：大功率开关电源电路图(PM4020A)这里介绍一个1200W的开关电源，电源是采用PM4020A驱动模块设计的，注意一个厂家的产品！请不要随便传播。

供应爱好动手的朋友制作使用。

具体的器件和变压器可参考下面的电路和产品图纸，电路版可下载！值得注意的问题设计时候应该考虑PM4020A驱动模块应和四个IRFP460尽量靠近。

大功率开关电源电路图这里介绍一个1200W的开关电源，电源是采用PM4020A驱动模块设计的，注意一个厂家的产品！请不要随便传播。

供应爱好动手的朋友制作使用。

具体的器件和变压器可参考下面的电路和产品图纸，电路版可下载！值得注意的问题设计时候应该考虑PM4020A驱动模块应和四个IRFP460尽量靠近。

开关电源常用保护电路-过热、过流、过压以及软启动保护电路1 引言随着科学技术的发展,电力电子设备与人们的工作、生活的关系日益密切,而电子设备都离不开可靠的电源,因此直流开关电源开始发挥着越来越重要的作用,并相继进入各种电子、电器设备领域,程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源 . 同时随着许多高新技术,包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展,开关电源技术在不断地创新,这为直流开关电源提供了广泛的发展空间 . 但是由于开关电源中控制电路比较复杂,晶体管和集成器件耐受电、热冲击的能力较差,在使用过程中给用户带来很大不便.为了保护开关电源自身和负载的安全,根据了直流开关电源的原理和特点,设计了过热保护、过电流保护、过电压保护以及软启动保护电路.2 开关电源的原理及特点2.1 工作原理直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成.功率转换部分是开关电源的核心,它对非稳定直流进行高频斩波并完成输出所需要的变换功能.它主要由开关三极管和高频变压器组成.图 1 画出了直流开关电源的原理图及等效原理框图,它是由全波整流器,开关管V ,激励信号,续流二极管 Vp ,储能电感和滤波电容 C 组成.实际上,直流开关电源的核心部分是一个直流变压器.2.2 特点为了适应用户的需求,国内外各大开关电源制造商都致力于同步开发新型高智能化的元器件,特别是通过改善二次整流器件的损耗,并在功率铁氧体( Mn-Zn )材料上加大科技创新,以提高在高频率和较大磁通密度下获得高的磁性能,同时SMT 技术的应用使得开关电源取得了长足的进展,在电路板两面布置元器件,以确保开关电源的轻、小、薄.因此直流开关电源的发展趋势是高频、高可靠、低耗、低噪声、抗干扰和模块化.直流开关电源的缺点是存在较为严重的开关干扰,适应恶劣环境和突发故障的能力较弱.由于国内微电子技术、阻容器件生产技术以及磁性材料技术与一些技术先进国家还有一定的差距,因此直流开关电源的制作技术难度大、维修麻烦和造价成本较高,3 直流开关电源的保护基于直流开关电源的特点和实际的电气状况,为使直流开关电源在恶劣环境及突发故障情况下安全可靠地工作,本文根据不同的情况设计了多种保护电路.3.1 过电流保护电路在直流开关电源电路中,为了保护调整管在电路短路、电流增大时不被烧毁.其基本方法是,当输出电流超过某一值时,调整管处于反向偏置状态,从而截止,自动切断电路电流.如图 2 所示,过电流保护电路由三极管 BG2 和分压电阻R4 、 R5 组成.电路正常工作时,通过 R4 与 R5 的分压作用,使得 BG2 的基极电位比发射极电位低,发射结承受反向电压.于是 BG2 处于截止状态(相当于开路),对稳压电路没有影响.当电路短路时,输出电压为零, BG2 的发射极相当于接地,则 BG2 处于饱和导通状态(相当于短路),从而使调整管 BG1 基极和发射极近于短路,而处于截止状态,切断电路电流,从而达到保护目的.3.2 过电压保护电路直流开关电源中开关稳压器的过电压保护包括输入过电压保护和输出过电压保护.如果开关稳压器所使用的未稳压直流电源(诸如蓄电池和整流器)的电压如果过高,将导致开关稳压器不能正常工作,甚至损坏内部器件,因此开关电源中有必要使用输入过电压保护电路.图 3 为用晶体管和继电器所组成的保护电路,在该电路中,当输入直流电源的电压高于稳压二极管的击穿电压值时,稳压管击穿,有电流流过电阻 R ,使晶体管 T 导通,继电器动作,常闭接点断开,切断输入.输入电源的极性保护电路可以跟输入过电压保护结合在一起,构成极性保护鉴别与过电压保护电路.3.3 软启动保护电路开关稳压电源的电路比较复杂,开关稳压器的输入端一般接有小电感、大电容的输入滤波器.在开机瞬间,滤波电容器会流过很大的浪涌电流,这个浪涌电流可以为正常输入电流的数倍.这样大的浪涌电流会使普通电源开关的触点或继电器的触点熔化,并使输入保险丝熔断.另外,浪涌电流也会损害电容器,使之寿命缩短,过早损坏.为此,开机时应该接入一个限流电阻,通过这个限流电阻来对电容器充电.为了不使该限流电阻消耗过多的功率,以致影响开关稳压器的正常工作,而在开机暂态过程结束后,用一个继电器自动短接它,使直流电源直接对开关稳压器供电,这种电路称之谓直流开关电源的“ 软启动” 电路 .如图 4 ( a )所示在电源接通瞬间,输入电压经整流桥( D1 ~ D4 )和限流电阻 R1 对电容器 C 充电,限制浪涌电流.当电容器 C 充电到约 80 %额定电压时,逆变器正常工作.经主变压器辅助绕组产生晶闸管的触发信号,使晶闸管导通并短路限流电阻 R1 ,开关电源处于正常运行状态.为了提高延迟时间的准确性及防止继电器动作抖动振荡,延迟电路可采用图 4 ( b )所示电路替代 RC 延迟电路.3.4 过热保护电路直流开关电源中开关稳压器的高集成化和轻量小体积,使其单位体积内的功率密度大大提高,因此如果电源装置内部的元器件对其工作环境温度的要求没有相应提高,必然会使电路性能变坏,元器件过早失效.因此在大功率直流开关电源中应该设过热保护电路.本文采用温度继电器来检测电源装置内部的温度,当电源装置内部产生过热时,温度继电器就动作,使整机告警电路处于告警状态,实现对电源的过热保护.如图5 ( a )所示,在保护电路中将 P 型控制栅热晶闸管放置在功率开关三极管附近,根据 TT102 的特性(由 Rr 值确定该器件的导通温度, Rr 越大,导通温度越低),当功率管的管壳温度或者装置内部的温度超过允许值时,热晶闸管就导通,使发光二极管发亮告警.倘若配合光电耦合器,就可使整机告警电路动作,保护开关电源.该电路还可以设计成如图 5 ( b )所示,用作功率晶体管的过热保护,晶体开关管的基极电流被 N 型控制栅热晶闸管 TT201 旁路,开关管截止,切断集电极电流,防止过热.4 小结文中主要讨论了直流开关电源内部器件的各种保护方式,并介绍了一些具体电路.对一个给定的直流开关电源来说,保护电路是否完善并按预定设置工作,对电源装置的安全性和可靠性至关重要.因为开关电源的保护方案和电路结构具有多样性,所以对具体电源装置而言,应选择合理的保护方案和电路结构.在实际应用中,通常选用几种保护方式加以组合的方式构成完善的保护系统,确保直流开关电源的正常工作.。

国外场效应参数及互或手册电子制作网PM4020A开关电源驱动器（全桥驱动模块）模块有PM4060A可驱动120A的IGBT管子详细资料点下面链接下载文本/pdf/pm4020a.pdf采用PM4020A制作的650W音响开关电源详细说明文本下载/pdf/lm650.pdf采用PM4020A制作的1200W开关电源详细说明文本下载/pdf/制作1200W的开关电源.pdfPM2020A开关电源驱动器（半桥驱动模块）模块有PM2060A可驱动120A的IGBT管子详细资料点下面链接下载文本/pdf/pm2060a.pdf电子制作网电信站电子制作网网通站Power MOSFETs Cross Reference AlphanumericallyPart V DSS R DS(ON)I D P D Package Toshiba Note Vender Number(V)(ohm)(A)(W)Replacement2N70006050.20.4TO-92Fairchild 2N7002607.50.1150.2SOT-23Fairchild 2SJ377-600.19-5POWER MOLD2SJ377A Toshiba 2SJ378-600.19-5TPS2SJ378A Toshiba 2SJ380-1000.21-12TO-220IS2SJ380A Toshiba 2SJ401-600.045-20TO-220FL/SM2SJ401A Toshiba 2SJ402-600.038-30TO-220FL/SM2SJ402A Toshiba 2SJ407-2001-6TO-220IS2SJ407A Toshiba 2SJ412-1000.21-16TO-220FL/SM2SJ412A Toshiba 2SJ419-120.082-4SOP-8(Single)Sanyo 2SJ420-120.063-5SOP-8(Single)Sanyo 2SJ421-300.058-5SOP-8(Single)TPC8104-H A Sanyo 2SJ438-600.19-5TO-220IS2SJ438A Toshiba 2SJ439-160.2-5POWER MOLD2SJ439A Toshiba 2SJ464-1000.09-18TO-220IS2SJ464A Toshiba 2SJ465-160.71-2POWER-MINI2SJ465A Toshiba 2SJ468-300.1-4SOP-8(Single)TPC8104-H A Sanyo 2SJ469-300.075-5SOP-8(Single)TPC8104-H A Sanyo 2SJ482-600.19-5SP2SJ482A Toshiba 2SJ507-600.7-1TO-92MOD2SJ507A Toshiba 2SJ508-100 1.9-1POWER-MINI2SJ508A Toshiba 2SJ509-100 1.9-1TO-92MOD2SJ509A Toshiba 2SJ511-300.45-2POWER-MINI2SJ511A Toshiba 2SJ512-250 1.25-5TO-220IS2SJ512A Toshiba 2SJ513-2000.5-9.5TO-220IS2SJ513A Toshiba 2SJ514-2500.625-7.5TO-220IS2SJ514A Toshiba 2SJ515-2000.64-7TO-220IS2SJ515A Toshiba 2SJ516-2500.8-6.5TO-220IS2SJ516A Toshiba 2SJ525-300.12-5TPS2SJ525A Toshiba 2SJ537-500.19-5TO-92MOD2SJ537A Toshiba 2SK11191000 3.84TO-220AB2SK1119A Toshiba 2SK11201000 1.88TO-3P(N)2SK1120A Toshiba 2SK13591000 3.85TO-3P(N)2SK1359A Toshiba 2SK13651000 1.87TO-3P(N)IS2SK1365A Toshiba 2SK14891000112TO-3P(L)2SK1489A Toshiba 2SK19301000 3.84TO-220FL/SM2SK1930A Toshiba 2SK2173600.01750TO-3P(N)2SK2173A Toshiba 2SK22001000.353TPS2SK2200A Toshiba 2SK22011000.353POWER MOLD2SK2201A Toshiba 2SK2229600.165TPS2SK2229A Toshiba 2SK2231600.165POWER MOLD2SK2231A Toshiba 2SK2232600.04625TO-220IS2SK2232A Toshiba 2SK2233600.0345TO-3P(N)2SK2233A Toshiba 2SK2266600.0345TO-220FL/SM2SK2266A Toshiba 2SK2267600.01160TO-3P(L)2SK2267A Toshiba 2SK2274700 1.75TO-220IS2SK2274A Toshiba 2SK2311600.04625TO-220FL/SM2SK2311A Toshiba 2SK2312600.01745TO-220IS2SK2312A Toshiba 2SK2313600.01160TO-3P(N)2SK2313A Toshiba 2SK23141000.08527TO-220AB2SK2314A ToshibaPower MOSFETs Cross Reference AlphanumericallyPart V DSS R DS(ON)I D P D Package Toshiba Note Vender Number(V)(ohm)(A)(W)Replacement2SK23502000.48.5TO-220IS2SK2350A Toshiba 2SK2376600.01745TO-220FL/SM2SK2376A Toshiba 2SK23812000.85TO-220IS2SK2381A Toshiba 2SK23822000.1815TO-220IS2SK2382A Toshiba 2SK2385600.0336TO-220IS2SK2385A Toshiba 2SK2389700 1.75TO-220AB2SK2389A Toshiba 2SK23911000.08520TO-220IS2SK2391A Toshiba 2SK2398600.0345TO-3P(N)2SK2233A Toshiba 2SK23991000.235POWER MOLD2SK2399A Toshiba 2SK24001000.235TPS2SK2400A Toshiba 2SK24012000.1815TO-220FL/SM2SK2401A Toshiba 2SK24172500.57.5TO-220IS2SK2417A Toshiba 2SK2440200.0386SOP-8(Single)TPC8008A Sanyo 2SK2441200.0327SOP-8(Single)TPC8008A Sanyo 2SK2442300.0297SOP-8(Single)TPC8006-H A Sanyo 2SK2445600.01850TO-3P(N)2SK2445A Toshiba 2SK24661000.04630TO-220IS2SK2466A Toshiba 2SK2493160.15POWER MOLD2SK2493A Toshiba 2SK2507500.04625TO-220IS2SK2507A Toshiba 2SK25082500.2513TO-220IS2SK2508A Toshiba 2SK25425000.858TO-220AB2SK2542A Toshiba 2SK25435000.858TO-220IS2SK2543A Toshiba 2SK2544600 1.256TO-220AB2SK2544A Toshiba 2SK2545600 1.256TO-220IS2SK2545A Toshiba 2SK2549160.292POWER-MINI2SK2549A Toshiba 2SK2550500.0345TO-3P(N)2SK2550A Toshiba 2SK2551500.01150TO-3P(N)2SK2551A Toshiba 2SK2556300.046SOP-8(Single)TPC8006-H A Sanyo 2SK2557300.0377SOP-8(Single)TPC8006-H A Sanyo 2SK25982500.2513TO-220FL/SM2SK2598A Toshiba 2SK259950032TPS2SK2599A Toshiba 2SK26005000.858TO-3P(N)IS2SK2600A Toshiba 2SK2601500110TO-3P(N)2SK2601A Toshiba 2SK2602600 1.256TO-3P(N)2SK2602A Toshiba 2SK2603800 3.63TO-220AB2SK2603A Toshiba 2SK2604800 2.25TO-3P(N)2SK2604A Toshiba 2SK2605800 2.25TO-220IS2SK2605A Toshiba 2SK2606800 1.28.5TO-3P(N)IS2SK2606A Toshiba 2SK2607800 1.29TO-3P(N)2SK2607A Toshiba 2SK2608900 4.33TO-220AB2SK2608A Toshiba 2SK2610900 2.55TO-3P(N)2SK2610A Toshiba 2SK2611900 1.49TO-3P(N)2SK2611A Toshiba 2SK26131000 1.78TO-3P(N)2SK2613A Toshiba 2SK2614500.04620DP2SK2614A Toshiba 2SK2615600.372POWER-MINI2SK2615A Toshiba 2SK2637200.0258SOP-8(Single)TPC8008A Sanyo 2SK2661500 1.55TO-220AB2SK2661A Toshiba 2SK2662500 1.55TO-220IS2SK2662A Toshiba 2SK2679400 1.2 5.5TO-220IS2SK2679A Toshiba 2SK26985000.415TO-3P(N)2SK2698A ToshibaPower MOSFETs Cross Reference AlphanumericallyPart V DSS R DS(ON)I D P D Package Toshiba Note Vender Number(V)(ohm)(A)(W)Replacement2SK26996000.6512TO-3P(N)2SK2699A Toshiba 2SK2700900 4.33TO-220IS2SK2700A Toshiba 2SK2717900 2.55TO-220IS2SK2717A Toshiba 2SK2718900 6.4 2.5TO-220IS2SK2718A Toshiba 2SK2719900 4.33TO-3P(N)2SK2719A Toshiba 2SK273390091TO-220AB2SK2733A Toshiba 2SK2741600.165SP2SK2741A Toshiba 2SK27421000.353SP2SK2742A Toshiba 2SK2744500.0245TO-3P(N)2SK2744A Toshiba 2SK2745500.009550TO-3P(N)2SK2745A Toshiba 2SK2746800 1.77TO-3P(N)2SK2746A Toshiba 2SK274990027TO-3P(N)2SK2749A Toshiba 2SK2750600 2.2 3.5TO-220IS2SK2750A Toshiba 2SK27765000.858TO-220FL/SM2SK2776A Toshiba 2SK2777600 1.256TO-220FL/SM2SK2777A Toshiba 2SK2782600.05520DP2SK2782A Toshiba 2SK27891000.08527TO-220FL/SM2SK2789A Toshiba 2SK28352000.85TPS2SK2835A Toshiba 2SK283660091SP2SK2836A Toshiba 2SK28375000.2720TO-3P(N)2SK2837A Toshiba 2SK2838400 1.2 5.5TO-220FL/SM2SK2838A Toshiba 2SK2839300.0410SP2SK2839A Toshiba 2SK28402501 4.5TO-220IS2SK2840A Toshiba 2SK28414000.5510TO-220AB2SK2841A Toshiba 2SK28425000.5212TO-220IS2SK2842A Toshiba 2SK28436000.7510TO-220IS2SK2843A Toshiba 2SK2844300.0235TO-220AB2SK2844A Toshiba 2SK284590091DP2SK2845A Toshiba 2SK284660052TPS2SK2846A Toshiba 2SK2847900 1.48TO-3P(N)IS2SK2847A Toshiba 2SK28591000.42SOP-8(Single)Sanyo 2SK286250032TO-220IS2SK2862A Toshiba 2SK286560052POWER MOLD2SK2865A Toshiba 2SK28666000.7510TO-220AB2SK2866A Toshiba 2SK28821500.1218TO-220IS2SK2882A Toshiba 2SK2883800 3.63TO-220FL/SM2SK2883A Toshiba 2SK2884800 2.25TO-220FL/SM2SK2884A Toshiba 2SK2886500.0245TO-220IS2SK2886A Toshiba 2SK28896000.7510TO-220FL/SM2SK2889A Toshiba 2SK29142500.58.5TO-220AB2SK2914A Toshiba 2SK29156000.416TO-3P(N)2SK2915A Toshiba 2SK29165000.414TO-3P(N)IS2SK2916A Toshiba 2SK29175000.2718TO-3P(N)IS2SK2917A Toshiba 2SK29202000.85POWER MOLD2SK2920A Toshiba 2SK29494000.5510TO-220FL/SM2SK2949A Toshiba 2SK29524000.558.5TO-220IS2SK2952A Toshiba 2SK29536000.415TO-3P(N)IS2SK2953A Toshiba 2SK2961600.272TO-92MOD2SK2961A Toshiba 2SK29621000.71TO-92MOD2SK2962A Toshiba 2SK29631000.71POWER-MINI2SK2963A ToshibaPower MOSFETs Cross Reference AlphanumericallyPart V DSS R DS(ON)I D P D Package Toshiba Note Vender Number(V)(ohm)(A)(W)Replacement2SK2964300.172POWER-MINI2SK2964A Toshiba 2SK29652000.2611TO-220IS2SK2965A Toshiba 2SK29662500.3210TO-220IS2SK2966A Toshiba 2SK29672500.0730TO-3P(N)2SK2967A Toshiba 2SK2968900 1.2510TO-3P(N)2SK2968A Toshiba 2SK2985600.005845TO-220IS2SK2985A Toshiba 2SK2986600.005845TO-220FL/SM2SK2986A Toshiba 2SK2987600.005870TO-3P(N)2SK2987A Toshiba 2SK2989500.155TO-92MOD2SK2989A Toshiba 2SK2991500 1.55TO-220FL/SM2SK2991A Toshiba 2SK2992200 3.51POWER-MINI2SK2992A Toshiba 2SK29932500.1120TO-220FL/SM2SK2993A Toshiba 2SK29952500.0730TO-3P(N)IS2SK2995A Toshiba 2SK2996600110TO-220IS2SK2996A Toshiba 2SK29978008 1.5DP2SK2997A Toshiba 2SK2998500180.5TO-92MOD2SK2998A Toshiba 2SK3017900 1.258TO-3P(N)IS2SK3017A Toshiba 2SK3051600.0345TO-220FL/SM2SK2266A Toshiba 2SK306760052TO-220IS2SK3067A Toshiba 2SK30685000.5212TO-220FL/SM2SK3068A Toshiba 2SK3085600 2.2 3.5TO-220AB2SK3085A Toshiba 2SK3088900 4.33TO-220FL/SM2SK3088A Toshiba 2SK3089300.0340TO-220FL/SM2SK3089A Toshiba 2SK3090300.0245TO-220FL/SM2SK3090A Toshiba 2SK31175000.2720TO-3P(SM)2SK3117A Toshiba 2SK3125300.00760TO-3P(SM)2SK3125A Toshiba 2SK31264500.6510TO-220IS2SK3126A Toshiba 2SK3127300.01145TO-220FL/SM2SK3127A Toshiba 2SK3128300.01160TO-3P(N)2SK3128A Toshiba 2SK31762000.05230TO-3P(N)2SK3176A Toshiba BS107200260.13TO-92Siemens BS1706050.50.83TO-92Fairchild BS1706050.3TO-92Siemens BS2706020.40.625TO-92Fairchild BSO307N300.075 4.2SOP-8(Single)TPC8004A Siemens BSO615N600.15 2.6SOP-8(Single)Siemens BSO615NV600.12 3.1SOP-8(Single)Siemens BSP123100 6.000.38 1.7SOT223Siemens BSP12560045.000.11 1.5SOT2232SK2836A Siemens BSP12924020.000.19 1.5SOT2232SK2836A Siemens BSP13560060.000.1 1.5SOT2232SK2836A Siemens BSP149200 3.500.44 1.5SOT223Siemens BSP17500.10 2.9 1.5SOT2232SK2741A Siemens BSP170-600.35 1.7SOT-2232SJ482A Siemens BSP171-600.35 1.7 1.5SOT2232SJ482A Siemens BSP295500.30 1.7 1.5SOT2232SK2741A Siemens BSP2961000.801 1.5SOT2232SK2742A Siemens BSP297200 2.000.6 1.5SOT223Siemens BSP298400 3.000.45 1.5SOT223Siemens BSP299500 4.000.4 1.5SOT223SiemensPower MOSFETs Cross Reference AlphanumericallyPart V DSS R DS(ON)I D P D Package Toshiba Note Vender Number(V)(ohm)(A)(W)ReplacementBSP300800200.19SOT-223Siemens BSP315-500.801 1.5SOT223Siemens BSP316-100 2.200.6 1.5SOT2232SJ508B Siemens BSP317-200 6.000.34 1.5SOT223Siemens BSP318600.15 2.4 1.5SOT2232SK2741A Siemens BSP318S600.15 2.6SOT-2232SK2741A Siemens BSP319500.07 3.8 1.5SOT2232SK2741A Siemens BSP320S600.12 2.9SOT-2232SK2741A Siemens BSP32440025.000.16 1.5SOT2232SK2836A Siemens BSP3721000.30 1.7 1.8SOT2232SK2742A Siemens BSP3731000.30 1.7 1.8SOT2232SK2742A Siemens BSP8824080.32SOT-2232SK2836A Siemens BSP8924060.36SOT-2232SK2836A Siemens BSP92-240200.2SOT-223Siemens BSS10010060.220.63TO-92Fairchild BSS10010060.22TO-92Siemens BSS101240160.13TO-92Siemens BSS110-5010-0.170.63TO-92Fairchild BSS110-50100.1TO-92Siemens BSS11910060.17SOT-23Siemens BSS12310060.170.36SOT-23Fairchild BSS12310060.17SOT-23Siemens BSS124400280.12TO-92Siemens BSS125600450.1TO-92Siemens BSS129240200.15TO-92Siemens BSS131240160.1SOT-23Siemens BSS135600600.08TO-92Siemens BSS13850 3.50.220.36SOT-23Fairchild BSS13850 3.50.22SOT-23Siemens BSS1392501000.04SOT-23Siemens BSS14565 3.50.22SOT-23Siemens BSS149200 3.50.35TO-92Siemens BSS1595080.16SOT-23Siemens BSS169100120.12SOT-23Siemens BSS192-24020.000.151SOT89Siemens BSS2292501000.07TO-92Siemens BSS284-50100.13SOT-23Siemens BSS295500.3 1.4TO-92Siemens BSS2961000.80.8TO-92Siemens BSS29720020.48TO-92Siemens BSS7728607.50.15SOT-23Siemens BSS84-5010-0.130.36SOT-23Fairchild BSS84-50100.13SOT-23Siemens BSS87240 6.000.291SOT89Siemens BSS92-240200.1TO-92Siemens BSS9850 3.50.3TO-92Siemens BUK444-200A2000.4 5.325TO-220IS2SK2350A Philips BUK444-200B2000.5 4.725TO-220IS2SK2350A Philips BUK444-800A8006 1.430TO-220IS2SK2603B Philips BUK444-800B8008 1.230TO-220IS2SK2997B PhilipsPower MOSFETs Cross Reference AlphanumericallyPart V DSS R DS(ON)I D P D Package Toshiba Note Vender Number(V)(ohm)(A)(W)ReplacementBUK445-200A2000.237.630TO-220IS2SK2382A Philips BUK445-200B2000.28730TO-220IS2SK2965A Philips BUK446-1000B10005 1.530TO-220IS2SK1119B Philips BUK446-800A8003230TO-220IS2SK2603B Philips BUK446-800B8004 1.730TO-220IS2SK2603B Philips BUK452-100A1000.251160TO220AB2SK2399B Philips BUK452-100B1000.31060TO220AB Philips BUK452-60A600.131560TO220AB2SK2231B Philips BUK452-60B600.151460TO220AB2SK2231B Philips BUK453-100A1000.161475TO220AB2SK2314A Philips BUK453-100B1000.21375TO220AB2SK2399B Philips BUK453-60A600.082275TO220AB2SK2232B Philips BUK453-60B600.12075TO220AB2SK2232B Philips BUK454-200A2000.49.290TO220AB YTA630A Philips BUK454-200B2000.58.290TO220AB YTA630A Philips BUK454-60H600.03841125TO220AB2SK2385B Philips BUK454-800A8006 2.4100TO220AB2SK2603A Philips BUK454-800B80082100TO220AB2SK2997B Philips BUK455-100A1000.0826125TO220AB2SK2314A Philips BUK455-100B1000.123125TO220AB2SK2314A Philips BUK455-200A2000.2314125TO220AB YTA640A Philips BUK455-200B2000.2813125TO220AB2SK2965B Philips BUK455-60A600.03841125TO220AB2SK2385B Philips BUK455-60B600.04538125TO220AB2SK2232B Philips BUK455-60H600.0343125TO220AB2SK2385B Philips BUK456-1000B10005 3.1125TO220AB2SK1119A Philips BUK456-100A1000.05734150TO220AB2SK2466B Philips BUK456-100B1000.06532150TO220AB2SK2314A Philips BUK456-200A2000.1619150TO220AB YTA640A Philips BUK456-200B2000.217150TO220AB YTA640A Philips BUK456-60A600.02852150TO220AB2SK2385B Philips BUK456-60B600.0351150TO220AB2SK2385B Philips BUK456-60H600.0260150TO220AB2SK2312B Philips BUK456-800A80034125TO220AB2SK2603A Philips BUK456-800B8004 3.5125TO220AB2SK2603A Philips BUK462-100A1000.251160D2PAK2SK2399B Philips BUK462-60A600.131560D2PAK2SK2231B Philips BUK463-100A1000.161475D2PAK2SK2789A Philips BUK463-60A600.082275D2PAK2SK2311A Philips BUK464-200A2000.49.290D2PAK2SK2401A Philips BUK464-60H600.03841125D2PAK2SK2266A Philips BUK465-100A1000.0826125D2PAK2SK2789A Philips BUK465-200A2000.2314125D2PAK2SK2401A Philips BUK465-60A600.03841125D2PAK2SK2266A Philips BUK465-60H600.0343125D2PAK2SK2266A Philips BUK466-100A1000.05734150D2PAK2SK2466B Philips BUK466-200A2000.1619150D2PAK2SK2401A Philips BUK466-60A600.02852150D2PAK2SK2266A Philips BUK466-60H600.0260150D2PAK2SK2376A Philips BUK472-100A1000.25 6.622TO-220IS2SK2399B PhilipsPower MOSFETs Cross Reference AlphanumericallyPart V DSS R DS(ON)I D P D Package Toshiba Note Vender Number(V)(ohm)(A)(W)ReplacementBUK472-100B1000.3 6.122TO-220IS Philips BUK472-60A600.131022TO-220IS2SK2231B Philips BUK472-60B600.159.222TO-220IS2SK2231B Philips BUK473-100A1000.16925TO-220IS2SK2391A Philips BUK473-100B1000.2825TO-220IS2SK2399B Philips BUK473-60A600.081325TO-220IS2SK2232A Philips BUK473-60B600.11225TO-220IS2SK2232A Philips BUK474-200A2000.4 5.325TO-220IS2SK2350A Philips BUK474-200B2000.5 4.725TO-220IS2SK2350A Philips BUK474-60H600.0382130TO-220IS2SK2385A Philips BUK475-100A1000.081430TO-220IS2SK2391A Philips BUK475-100B1000.11230TO-220IS2SK2391A Philips BUK475-200A2000.237.630TO-220IS2SK2382A Philips BUK475-200B2000.28730TO-220IS2SK2965A Philips BUK475-60A600.0382130TO-220IS2SK2385A Philips BUK475-60B600.0452030TO-220IS2SK2232A Philips BUK475-60H600.0322.530TO-220IS2SK2385A Philips BUK481-100A1000.81 1.5SOT2232SK2742A Philips BUK481-60A600.35 1.6 1.5SOT2232SK2741A Philips BUK482-100A1000.28 1.8 1.8SOT2232SK2742A Philips BUK482-200A2000.928.3SOT223Philips BUK482-60A600.13 2.5 1.7SOT2232SK2741A Philips BUK483-60A600.1 3.2 1.8SOT223Philips BUK542-100A1000.28 6.322TO-220IS2SK2399B Philips BUK542-100B1000.35 5.622TO-220IS Philips BUK542-60A600.159.222TO-220IS2SK2231B Philips BUK542-60B600.188.422TO-220IS2SK2231B Philips BUK543-100A1000.188.325TO-220IS2SK2391A Philips BUK543-100B1000.227.525TO-220IS2SK2399B Philips BUK543-60A600.0851325TO-220IS2SK2232A Philips BUK543-60B600.11225TO-220IS2SK2232A Philips BUK545-100A1000.0851330TO-220IS2SK2391A Philips BUK545-100B1000.111230TO-220IS2SK2391A Philips BUK545-200A2000.237.630TO-220IS2SK2382A Philips BUK545-200B2000.28730TO-220IS2SK2965A Philips BUK545-60A600.0422030TO-220IS2SK2232A Philips BUK545-60B600.0551830TO-220IS2SK2232A Philips BUK545-60H600.0382130TO-220IS2SK2385A Philips BUK552-100A1000.281060TO220AB2SK2399B Philips BUK552-100B1000.358.560TO220AB Philips BUK552-60A600.151460TO220AB2SK2231B Philips BUK552-60B600.181360TO220AB2SK2231B Philips BUK553-100A1000.181375TO220AB2SK2314A Philips BUK553-100B1000.221275TO220AB2SK2399B Philips BUK553-48C480.0852175TO220AB Philips BUK553-60A600.0852175TO220AB2SK2232B Philips BUK553-60B600.12075TO220AB2SK2232B Philips BUK554-200A2000.49.290TO220AB YTA630A Philips BUK554-200B2000.58.290TO220AB YTA630A Philips BUK554-60H600.04239125TO220AB2SK2232B PhilipsPower MOSFETs Cross Reference AlphanumericallyPart V DSS R DS(ON)I D P D Package Toshiba Note Vender Number(V)(ohm)(A)(W)ReplacementBUK555-100A1000.08525125TO220AB2SK2314A Philips BUK555-100B1000.1122125TO220AB2SK2314A Philips BUK555-200A2000.2314125TO220AB YTA640A Philips BUK555-200B2000.2813125TO220AB2SK2965B Philips BUK555-60A600.04239125TO220AB2SK2232B Philips BUK555-60B600.05535125TO220AB2SK2232B Philips BUK555-60H600.03841125TO220AB2SK2385B Philips BUK556-60A600.02650150TO220AB2SK2385B Philips BUK556-60H600.02260150TO220AB2SK2312B Philips BUK562-100A1000.281060D2PAK2SK2399B Philips BUK-562A600.151460D2PAK2SK2231B Philips BUK563-100A1000.181375D2PAK2SK2789A Philips BUK563-48C480.0852175D2PAK Philips BUK563-60A600.0852175D2PAK2SK2311A Philips BUK564-200A2000.49.290D2PAK2SK2401A Philips BUK564-60H600.04239125D2PAK2SK2311A Philips BUK565-100A1000.0851430D2PAK2SK2789A Philips BUK565-200A2000.2314125D2PAK2SK2401A Philips BUK565-60A600.04239125D2PAK2SK2311A Philips BUK565-60H600.03841125D2PAK2SK2266A Philips BUK566-60A600.02650150D2PAK2SK2266A Philips BUK566-60H600.02260150D2PAK2SK2376A Philips BUK573-48C480.0851350TO-220IS Philips BUK574-60H600.0422030TO-220IS2SK2232A Philips BUK581-100A1000.90.9 1.5SOT223Philips BUK581-60A600.4 1.5 1.5SOT2232SK2741A Philips BUK582-100A1000.31 1.7 1.8SOT2232SK2742A Philips BUK582-60A600.15 2.7 1.7SOT2232SK2741A Philips BUK583-60A600.1 3.2 1.8SOT223Philips BUK7508-55550.00875187TO220AB2SK2985B Philips BUK7514-55550.01468142TO220AB2SK2312B Philips BUK7518-55550.01857125TO220AB2SK2312B Philips BUK7520-55550.0252115TO220AB2SK2312B Philips BUK7524-55550.02445103TO220AB2SK2385B Philips BUK7530-55550.033075TO220AB2SK2385B Philips BUK7540-55550.0410.78.3SOT223Philips BUK7570-55550.071960TO220AB2SK2232B Philips BUK7608-55550.00875187D2PAK2SK2986A Philips BUK7614-55550.01468142D2PAK2SK2376A Philips BUK7618-55550.01857125D2PAK2SK2376A Philips BUK7620-55550.0252115D2PAK2SK2376A Philips BUK7624-55550.02445103D2PAK2SK2266A Philips BUK7630-55550.033075D2PAK2SK2266A Philips BUK7670-55550.071960D2PAK2SK2311A Philips BUK78150-55550.15 5.58.3SOT2232SK2741A Philips BUK7880-55550.087.58.3SOT223Philips BUK9508-55550.00875187TO220AB2SK2985B Philips BUK9514-55550.01468142TO220AB2SK2312B Philips BUK9518-55550.01857125TO220AB2SK2312B Philips BUK9520-55550.0252115TO220AB2SK2312B PhilipsPower MOSFETs Cross Reference AlphanumericallyPart V DSS R DS(ON)I D P D Package Toshiba Note Vender Number(V)(ohm)(A)(W)ReplacementBUK9524-55550.02445103TO220AB2SK2385B Philips BUK9530-55550.033075TO220AB2SK2385B Philips BUK9570-55550.071960TO220AB2SK2232B Philips BUK9608-55550.00875187D2PAK2SK2986A Philips BUK9614-55550.01468142D2PAK2SK2376A Philips BUK9618-55550.01857125D2PAK2SK2376A Philips BUK9620-55550.0252115D2PAK2SK2376A Philips BUK9624-55550.02445103D2PAK2SK2266A Philips BUK9630-55550.033075D2PAK2SK2266A Philips BUK9670-55550.071960D2PAK2SK2311A Philips BUK98150-55550.15 5.58.3SOT2232SK2741A Philips BUK9840-55550.0410.78.3SOT223Philips BUK9880-55550.087.58.3SOT223Philips BUZ10500.072375TO-220AB2SK2507B Siemens BUZ100500.01858TO-220AB2SK2886B Siemens BUZ100L500.01860TO-220AB2SK2886B Siemens BUZ100S550.01577TO-220AB2SK2312B Siemens BUZ100SL550.01870TO-220AB2SK2312B Siemens BUZ101500.0625100TO-220AB2SK2507B Siemens BUZ101L500.0629TO-220AB2SK2507B Siemens BUZ101S550.0623TO-220AB2SK2232B Siemens BUZ101SL550.0721TO-220AB2SK2232B Siemens BUZ102500.02342180TO-220AB2SK2886B Siemens BUZ102AL500.02842TO-220AB2SK2886B Siemens BUZ102S550.02352TO-220AB2SK2312B Siemens BUZ102SL550.02847TO-220AB2SK2385B Siemens BUZ103500.0440120TO-220AB2SK2385B Siemens BUZ103AL500.0535TO-220AB2SK2507B Siemens BUZ103S550.0431TO-220AB2SK2232B Siemens BUZ103SL550.0528TO-220AB2SK2232B Siemens BUZ104500.117.560TO-220AB2SK2507B Siemens BUZ104L500.117.5TO-220AB2SK2507B Siemens BUZ104S550.114TO-220AB2SK2232B Siemens BUZ104SL550.1212.8TO-220AB2SK2232B Siemens BUZ10L 500.072375TO-220AB2SK2507B Siemens BUZ10S2600.072375TO-220AB2SK2232B Siemens BUZ11500.043075TO-220AB2SK2507B Siemens BUZ110S550.01280TO-220AB Siemens BUZ110SL550.01580TO-220AB2SK2312B Siemens BUZ111S550.00880TO-220AB2SK2985B Siemens BUZ111SL550.0180TO-220AB Siemens BUZ11A500.0552675TO-220AB2SK2507B Siemens BUZ11AL500.0552675TO-220AB2SK2507B Siemens BUZ11FI500.042140TO-220IS2SK2385A ST BUZ11S2600.043075TO-220AB2SK2385B Siemens BUZ12500.02842125TO-220AB2SK2886B Siemens BUZ12A500.03542125TO-220AB2SK2886B Siemens BUZ12AL500.03542125TO-220AB2SK2886B Siemens BUZ171-500.3-840TO-220AB2SJ438B Siemens BUZ172-1000.6-5.540TO-220AB SiemensPart V DSS R DS(ON)I D P D Package Toshiba Note Vender Number(V)(ohm)(A)(W)ReplacementBUZ173-200 1.5-340TO-220AB2SJ407B Siemens BUZ201000.213.575TO-220AB2SK2399B Siemens BUZ2054001675TO-220AB2SK2679B Siemens BUZ211000.0852175TO-220AB2SK2314A Siemens BUZ215500 1.5 5.175TO-220AB2SK2661A Siemens BUZ21L1000.0852175TO-220AB2SK2314A Siemens BUZ221000.05534125TO-220AB2SK2466B Siemens BUZ2552500.241395TO-220AB2SK2508B Siemens BUZ271-500.15-2240TO-220AB2SJ464B Siemens BUZ272-1000.3-1540TO-220AB2SJ380B Siemens BUZ30580017.5150TO-2182SK2607A Siemens BUZ3078003375TO-2182SK2603B Siemens BUZ3088004 2.675TO-2182SK2603B Siemens BUZ30A2000.1321125TO-220AB YTA640A Siemens BUZ312000.213.575TO-220AB YTA640A Siemens BUZ31010005 2.575TO-2182SK1359A Siemens BUZ31110006 2.375TO-2182SK1359A Siemens BUZ3121000 1.56150TO-2182SK2613A Siemens BUZ31L2000.213.575TO-220AB YTA640A Siemens BUZ322000.49.575TO-220AB YTA630A Siemens BUZ3234000.315170TO-2182SK2837A Siemens BUZ3254000.3512.5125TO-2182SK2698A Siemens BUZ3264000.510.5125TO-2182SK2841B Siemens BUZ3305000.69.5125TO-2182SK2842B Siemens BUZ3315000.88125TO-2182SK2601A Siemens BUZ3326000.88.5150TO-2182SK2699A Siemens BUZ332A6000.98150TO-2182SK2699A Siemens BUZ3335000.413.5170TO-2182SK2698A Siemens BUZ3346000.512180TO-2182SK2915A Siemens BUZ3385000.413.5TO-2182SK2698A Siemens BUZ3395000.511.5170TO-2182SK2698A Siemens BUZ3412000.0733170TO-2182SK3176A Siemens BUZ342500.0160400TO-2182SK2551A Siemens BUZ3441000.03546170TO-2182SK1381A Siemens BUZ3451000.04541150TO-2182SK2466B Siemens BUZ346500.01858125TO-2182SK2744A Siemens BUZ346S2600.01858170TO-2182SK2173A Siemens BUZ347500.0345125TO-2182SK2550A Siemens BUZ3491000.0632125TO-2182SK2466B Siemens BUZ3502000.1222125TO-2182SK2382B Siemens BUZ3514000.411.5TO-2182SK2698A Harris BUZ355800 1.56125TO-2182SK2746A Siemens BUZ35680025125TO-2182SK2604A Siemens BUZ357100025125TO-2182SK1120A Siemens BUZ3581000 2.6 4.5125TO-2182SK1120A Siemens BUZ38010002 5.5125TO-2182SK1120A Siemens BUZ3824000.412.5125TO-2182SK2698A Siemens BUZ3845000.610.5125TO-2182SK2842B Siemens BUZ3855000.89125TO-2182SK2601A Siemens BUZ40B5000.88150TO-220AB2SK2542A SiemensPart V DSS R DS(ON)I D P D Package Toshiba Note Vender Number(V)(ohm)(A)(W)ReplacementBUZ41A500 1.5 4.575TO-220AB2SK2661A Siemens BUZ425002475TO-220AB2SK2661A Siemens BUZ50A10005 2.575TO-220AB2SK1119A Siemens BUZ50B10008275TO-220AB2SK1119A Siemens BUZ50C10006 2.375TO-220AB2SK1119A Siemens BUZ5110004 3.4125TO-220AB2SK1119A Siemens BUZ604001 5.575TO-220AB2SK2679B Siemens BUZ60B400 1.5 4.5TO-220AB2SK2679B Harris BUZ614000.412.5150TO-220AB2SK2841A Siemens BUZ61A4000.511150TO-220AB2SK2841A Siemens BUZ70600.151240TO-220AB2SK2231B Siemens BUZ70L600.151240TO-220AB2SK2231B Siemens BUZ71500.11440TO-220AB2SK2507B Siemens BUZ71A500.121340TO-220AB2SK2507B Siemens BUZ71AFI500.121135TO-220IS2SK2507A ST BUZ71AL500.121340TO-220AB2SK2507B Siemens BUZ71FI500.11235TO-220IS2SK2507A ST BUZ71L500.11440TO-220AB2SK2507B Siemens BUZ71S2600.11440TO-220AB2SK2232B Siemens BUZ721000.21040TO-220AB2SK2399B Siemens BUZ72A1000.25940TO-220AB2SK2399B Siemens BUZ72A1000.2511TO-2202SK2399B ST BUZ72AL1000.25940TO-220AB2SK2399B Siemens BUZ72L1000.21040TO-220AB2SK2399B Siemens BUZ732000.4740TO-220AB YTA630A Siemens BUZ73A2000.6 5.840TO-220AB YTA630A Siemens BUZ73AL2000.6 5.840TO-220AB YTA630A Siemens BUZ73L2000.4740TO-220AB YTA630A Siemens BUZ745003 2.440TO-220AB2SK2862B Siemens BUZ74A5004 2.140TO-220AB2SK2862B Siemens BUZ76400 1.8340TO-220AB2SK2679B Siemens BUZ76A400 2.5 2.640TO-220AB2SK2862B Siemens BUZ77A6004 2.775TO-220AB2SK3067B Siemens BUZ77B600 3.5 2.975TO-220AB2SK3085A Siemens BUZ788008 1.540TO-220AB2SK2997B Siemens BUZ808004 2.675TO-220AB2SK2603A Siemens BUZ80A8003375TO-220AB2SK2603A Siemens BUZ80AFI8003 2.440TO-220IS2SK2603B ST BUZ80FI8004 2.140TO-220IS2SK2603B ST BUZ81800 2.54125TO-220AB2SK2605B Siemens BUZ90600 1.6 4.575TO-220AB2SK2544A Siemens BUZ90A6002475TO-220AB2SK3085A Siemens BUZ916000.88.5150TO-220AB2SK2866A Siemens BUZ91A6000.98150TO-220AB2SK2866A Siemens BUZ926003 3.275TO-220AB2SK3085A Siemens BUZ93600 2.5 3.675TO-220AB2SK2750B Siemens F10H3N*300.01510SOP-8(Single)TPC8005-H A Shindengen F2H3ND300.18 2.5SOP-8(Dual)Shindengen F3H3C30/-300.18/0.2 2.5/-2.5SOP-8(P&N)Shindengen F3H3ND300.113SOP-8(Dual)TPC8201A ShindengenPart V DSS R DS(ON)I D P D Package Toshiba Note Vender Number(V)(ohm)(A)(W)ReplacementF3H3P-300.2-2.5SOP-8(Single)Shindengen F3H3PD-300.2-2.5SOP-8(Dual)Shindengen F4H3C30/-300.07/0.154/-3.5SOP-8(P&N)TPC8401A Shindengen F4H3N300.074SOP-8(Single)TPC8004A Shindengen F4H3ND300.074SOP-8(Dual)TPC8201A Shindengen F4H3P-300.15-3.5SOP-8(Single)Shindengen F4H3PD-300.15-3.5SOP-8(Dual)TPC8301A Shindengen F5H2ND200.045SOP-8(Dual)TPC8202A Shindengen F5H3N300.055SOP-8(Single)TPC8004A Shindengen F5H3ND300.055SOP-8(Dual)TPC8201A Shindengen F5H3P-300.09-4.5SOP-8(Single)TPC8104-H A Shindengen F7H2N200.0227SOP-8(Single)TPC8008A Shindengen F7H3P*-300.05-6.5SOP-8(Single)TPC8105-H A Shindengen F8H3N300.038SOP-8(Single)TPC8006-H A Shindengen F9H4N400.039SOP-8(Single)Shindengen FA38SA50LC5000.1338500SOT-227IRFA57SA50LC5000.0857625SOT-227IR FDC6301N2540.220.9SSOT-6(Dual)Fairchild FDC6302P-2510-0.120.9SSOT-6(Dual)Fairchild FDC6303N250.450.680.9SSOT-6(Dual)Fairchild FDC6304P-25 1.1-0.460.9SSOT-6(Dual)Fairchild FDC6306P-200.16-1.90.9SSOT-6(Dual)Fairchild FDC6320C25/-254/100.22/-0.120.9SSOT-6(P&N)Fairchild FDC6321C25/-250.045/1.10.68/-0.460.9SSOT-6(P&N)Fairchild FDC6322C25/-254/1.10.22/-0.460.9SSOT-6(P&N)Fairchild FDC633N300.042 5.2 1.6SSOT-6(Single)Fairchild FDC634P-200.08-3.5 1.6SSOT-6(Single)Fairchild FDC636P-200.13-2.8 1.6SSOT-6(Single)Fairchild FDC638P-200.05-4.5 1.6SSOT-6(Single)Fairchild FDC6506P-300.165-1.80.9SSOT-6(Dual)Fairchild FDC653N300.0355 1.6SSOT-6(Single)Fairchild FDC654P-300.075-3.6 1.6SSOT-6(Single)Fairchild FDC655AN300.027 6.3 1.6SSOT-6(Single)Fairchild FDC6561AN300.095 2.50.9SSOT-6(Dual)Fairchild FDC658P-300.05-4 1.6SSOT-6(Single)Fairchild FDG6301N2540.220.3SC70-6(Dual)Fairchild FDG6302P-2510-0.140.3SC70-6(Dual)Fairchild FDG6303N250.450.50.3SC70-6(Dual)Fairchild FDG6304P-25 1.1-0.410.3SC70-6(Dual)Fairchild FDG6320C25/-254/100.22/-0.140.3SC70-6(P&N)Fairchild FDG6321C25/-250.45/1.100.50/-0.410.3SC70-6(P&N)Fairchild FDG6322C25/-254/1.100.22/-0.410.3SC70-6(P&N)Fairchild FDN336P-200.2-1.30.5SOT-23Fairchild FDN337N300.065 2.20.5SOT-23Fairchild FDN338P-200.13-1.60.5SOT-23Fairchild FDN340P-200.07-20.5SOT-23Fairchild FDN357N300.06 2.20.5SOT-23Fairchild FDN358P-300.125-1.50.5SOT-23Fairchild FDN359AN300.044 2.70.5SOT-23Fairchild FDN360P-300.085-20.5SOT-23FairchildPart V DSS R DS(ON)I D P D Package Toshiba Note Vender Number(V)(ohm)(A)(W)ReplacementFDP4030L300.0352037.5TO-220AB2SK2844A Fairchild FDP6030L300.01355275TO-220AB2SK3127B Fairchild FDP6035AL300.01254858TO-220AB2SK3127B Fairchild FDP6035L300.0115875TO-220AB2SK3127B Fairchild FDP603AL300.0223350TO-220AB2SK2844A Fairchild FDP6670AL300.00658075TO-220AB Fairchild FDP7030BL300.0096065TO-220AB2SK3127B Fairchild FDP7030L300.007100125TO-220AB Fairchild FDP8030L300.003580187TO-220AB Fairchild FDPNDP6030300.0184675TO-220AB2SK2844A Fairchild FDR4410300.0139.3 1.8SSOT-8(Single)Fairchild FDR4420A300.00911 1.8SSOT-8(Single)Fairchild FDR8308P-200.05-3.20.8SSOT-8(Dual)Fairchild FDR835N300.0158.7 1.8SSOT-8(Single)Fairchild FDR836P-200.03-6.1 1.8SSOT-8(Single)Fairchild FDR838P-200.017-8.1 1.8SSOT-8(Single)Fairchild FDR8508P-300.052-30.8SSOT-8(Dual)Fairchild FDR856P-300.025-6.3 1.8SSOT-8(Single)Fairchild FDR858P-300.019-8 1.8SSOT-8(Single)Fairchild FDR9410A300.028 5.8 1.8SSOT-8(Single)Fairchild FDS4435-300.02-9 2.5SOP-8(Single)TPC8106-H A Fairchild FDS4953-300.053-4.92SOP-8(Dual)TPC8303A Fairchild FDS6575-200.013-10 2.5SOP-8(Single)TPC8103A Fairchild FDS6612A300.0228.4SOP-8(Single)TPC8001A Fairchild FDS6670A300.00813SOP-8(Single)TPC8007-H A Fairchild FDS6675-300.014-11 2.5SOP-8(Single)TPC8103A Fairchild FDS6680300.0111.5SOP-8(Single)TPC8007-H A Fairchild FDS6680A300.009512.5SOP-8(Single)TPC8007-H A Fairchild FDS6690A300.012511SOP-8(Single)TPC8005-H A Fairchild FDS6875-200.03-62SOP-8(Dual)Fairchild FDS6912A300.02862SOP-8(Dual)TPC8203A Fairchild FDS6930A300.042 4.62SOP-8(Dual)TPC8201A Fairchild FDS6961A300.09 3.52SOP-8(Dual)TPC8201A Fairchild FDS6975-300.032-62SOP-8(Dual)TPC8303A Fairchild FDS6990A300.0187.52SOP-8(Dual)TPC8203A Fairchild FDS8926A300.03 5.52SOP-8(Dual)TPC8203A Fairchild FDS8928A30/-200.03/0.055 5.5/-42SOP-8(P&N)Fairchild FDS8934A-200.055-4SOP-8(Dual)Fairchild FDS8936A300.0286SOP-8(Dual)TPC8203A Fairchild FDS8936S300.045SOP-8(Dual)TPC8201A Fairchild FDS8947A-300.052-42SOP-8(Dual)TPC8303A Fairchild FDS8958A30/-300.028/0.0527/-52SOP-8(P&N)TPC8401A Fairchild FDS9412300.0227.9SOP-8(Single)TPC8001A Fairchild FDS9435A-300.045-5.3SOP-8(Single)TPC8105-H A Fairchild FDS9933A-200.075-3.82SOP-8(Dual)Fairchild FDS9936A300.04 5.52SOP-8(Dual)TPC8201A Fairchild FDT457N300.0653SOT-2232SK2839A Fairchild FDT459N300.04 6.53SOT-2232SK2839A Fairchild FDT5060600.0573SOT-223Fairchild FDT5060L600.0463SOT-223Fairchild。
