大金单螺杆风冷式冷水机AY系列技术资料(中)

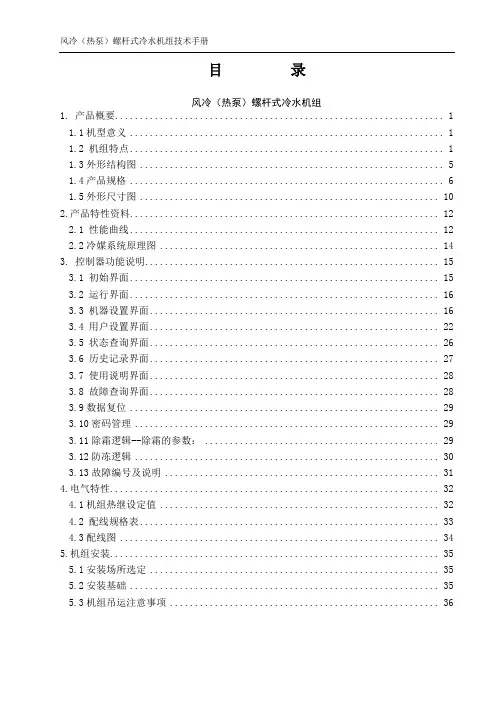

风冷（热泵）螺杆式冷水机组技术手册目录风冷（热泵）螺杆式冷水机组1. 产品概要 (1)1.1机型意义 (1)1.2 机组特点 (1)1.3外形结构图 (5)1.4产品规格 (6)1.5外形尺寸图 (10)2.产品特性资料 (12)2.1 性能曲线 (12)2.2冷媒系统原理图 (14)3. 控制器功能说明 (15)3.1 初始界面 (15)3.2 运行界面 (16)3.3 机器设置界面 (16)3.4 用户设置界面 (22)3.5 状态查询界面 (26)3.6 历史记录界面 (27)3.7 使用说明界面 (28)3.8 故障查询界面 (28)3.9数据复位 (29)3.10密码管理 (29)3.11除霜逻辑--除霜的参数： (29)3.12防冻逻辑 (30)3.13故障编号及说明 (31)4.电气特性 (32)4.1机组热继设定值 (32)4.2 配线规格表 (33)4.3配线图 (34)5.机组安装 (35)5.1安装场所选定 (35)5.2安装基础 (35)5.3机组吊运注意事项 (36)1.产品概要1.1机型意义LS B LG R F 160 T S ALS:冷水机组基本代号B:压缩机型号 B表示半封闭；Q表示全封闭LG:压缩机类型 LG 表示双螺杆；DG表示单螺杆R:表示冷暖型，单冷型则不表示F:表示风冷型，水冷型则不表示160:表示名义制冷量(单位KW)T:表示生产工厂S:表示单压缩机，2表示双压缩机，3表示……A:表示开发序号1.2 机组特点1.2.1压缩机高效率多国专利螺旋转子及加工机群✧新型5：6多国专利非对称转子齿型✧CNC高精度转子研磨机✧CNC自动刀具研磨机✧ZEISS转子三次元量测✧高精度度加工检验设备及严格制程管控超长寿命轴承设计，全方位应用配件✧采用11只轴承及α型轴向推力平衡鼓组合设计，大幅度提升轴承寿命2.5～3.5倍✧马达及压缩机双级液喷保护✧电源及PTC温度保护模块✧油冷却外接回路✧油位及油差保护运用，使用安全无虞高效能✧电机采用高效率硅钢片及特殊设计槽型设计✧配备内、外全向式设计冷却流道✧进出口压降最小化设计四个容量调节电磁阀可满足✧25％-50％-75％-100％四级能量调节✧25％-100％无级能量调节齐全内容积比(Vi)的配制✧螺杆压缩机的进气、压缩和排气过程发生在同一个方向。

冷水机组第一节实施1.1 安装A. 设备的安装应按照制造厂家安装说明书规定的方式进行，以保证设备的正常运行及容易维修。

B. 为了便利维修及拆除配件而不需把冷冻水及冷媒排出，所以制冷机的位置上的安排应达到这方面的要求。

C. 所有皮带、滑轮、齿轮、转轴连接器、凸出的螺丝及其它转动部份也应正确地保护。

D. 按制冷机生产厂家的意见，提供及安装所有的支架、吊架、固定螺丝、防震弹簧或防震垫板等所需的设备。

E. 所有低温表面包括蒸发器、水室、吸入弯管、节能器和电动机冷却管等，须由原厂提供保温材料覆盖。

1. 2 试验和起动A. 在设备制造厂的代表监督下进行。

1. 冷媒充灌2. 起动3. 现场试验B. 真空检漏1. 现场检测泄漏。

2. 用卤素检测仪检查泄漏。

3. 用高压真空泵产生0.6mbar的真空度抽空设备。

a. 真空度维持四小时。

b. 四小时结束时，真空泵停止。

c. 制冷设备的真空度在24小时内，损失小于50微米。

4. 并提交六份有证明的试验报告以供验收。

C. 现场制冷剂管道试验:1. 现场试验应符合当地有关政府部门的规范及机械制冷安全规范:美国国家标准协会(ANSI)B9.1的规定。

2. 设备制造厂提供:冷媒充灌完成证明书﹑起动和现场试验证明书，以及设备已可正常运行的证明书。

3. 在安装完成和验收时，应提供适合的指导人员主持为期五天，每天六小时的培训课程，以指导业主的代表熟悉所有细节，以保证他们在设备运行获得最大的效率。

在完成每天的培训课程都须由业主的代表签署确认。

第二节品牌范围特灵Trane/约克York/开利Carrier.第三节基本要求：根据本文中规定和相关图纸，提供所有空调冷水机组。

3.1每台冷水机组都应当为技术文件中所列出的型号和功率，在规定的状态下应提供规定的供冷量，并且不得超过规定的转速、功率、水压降和噪音。

3.2在运输、贮藏和安装过程中，应适当加以保护，防止腐蚀和受损，被损坏的设备及材料将不会被接受3.3所有冷水机组都应载有生产厂商的铭牌，同时给出生产厂商名称、型号、主要设备参数及生产日期等3.4供应商需对机组电机、电机冷却管、压缩机进气管、膨胀阀、蒸发器等配置原厂阻燃保温材料。

ZUW-A5Z 低温冷水机 190kW 243kW 272kW 338kW 382kW 459kW 534kW 599kW 628kW 715kW
新冷媒采用
为新冷媒HFC134a开发了新型高性能压缩机和热交换器。
高性能
通过高性能的热交换器与新型压缩机的搭配，全机种的COP可达5.2 ~ 5.8。
高标准的低噪音化设计
大金单螺杆水冷式冷水机组采用最新一代高效而紧凑的半封 闭式单螺杆压缩机，其与高功率热交换器的组合，使机组具 有更高的稳定性与持久性
采用高可靠性的半封闭式单螺杆压缩机
■ HFC134a专用高性能压缩机
通过对用于调整冷媒气体吸入量的滑阀形状的最新 设计，以及对压缩机排气时机的最佳化控制，减少 了压缩时的能力损失和冷媒气体的振动噪音。
1726
2153
2400
2929
3406
3773
4234
4882
kPa
48
70
56
63
63
63
54
68
62
66
3相 3线制 380V 50Hz
系统类型
冷水机组<水冷式>
颜色
象牙白 5Y7.5/1，防露材（黑色）
类型 压
缩 电机输出x台数 kW 37x2 机
启动类型
45x2
45x2
半封闭单螺杆式
60x2
相同事项 注) 1、 表示本产品的典型名义数值。
2、表中“—”表示在本产品的使用范围外。 3、污垢系数是指冷冻水和冷却水都为0.086m2℃/kW下的情况。
冷冻水出入口温度差
5 冷冻水 水压 水量 损失
6 冷冻水 水压 水量 损失
/min kPa

1.此处告示的注意事项是为了对您和其他每个人的危害和损害防患于未然。

由于误操作而产生的后果，区分显示如下。

危险警告注意本栏告示了可能会发生死亡或重伤两种迫切危险的内容。

本栏告示了可能会死亡或受重伤两种可能性的内容。

本栏告示了可能会发生对人体伤害、对物品造成损失的内容。

危险由具备专业知识的人来做不能超出规格范围使用须由具备搬运、安装、配管、配线、操作、保养、检修等作业专业知识的人实施。

检查电源（电压、频率）。

请不要进行超出样本、交货说明书所记载规格外使用。

以免发生主机破损、伤害、火灾、触电等重大事故危险。

不可改造设备。

连接电源配线前确认规格说明书确认质量后，放置在指定的位置电源电缆的连接应按照配线图或使用说明书的有关内容来实行。

错误配线会引起触电和火灾。

确认机器铭牌上质量后，在按外形图指定的位置采用符合额定重量要求的挂钩悬吊。

否则，会有掉落、翻倒造成的伤害和破损。

安装接地线不能在爆炸性环境中使用因配备了消音装置。

如不接地线，就有触电的危险。

不能安装在有可燃气体产生、流入、滞留、泄漏危险的场所和碳纤维飘浮的场所。

作业须在切断电源后进行不能进行拆卸和修理必须在切断电源之后才能进行作业。

带电状态作业时，会有触电的危险。

请不要进行改造。

并且，不能由本公司售后服务技术员以外的人拆卸和修理。

以免引起火灾、触电或伤害。

另外，以免产生超出质保范围的问题。

电源切断后5分钟之内不能作业。

防水因机内的高压充电部分（电容器）5分钟内放电未结束，此时作业会有触电的危险。

请不要撒水，不能让其沾水。

以免有短路和触电的危险。

设备不能在开盖的状态下运转不能在外壳和电机及电气部件盖板取下的状态下运转。

会有触电的危险。

必须执行必须执行禁止必须执行连接接地线禁止必须执行禁止分解禁止禁止禁止警告配线根据规定实施冷媒泄漏时必须对室内充分通风配线应遵照各国的配线规范实施。

否则，有燃烧和火灾的危险。

发生大量冷媒泄漏时，应遵照冷媒MSDS（产品安全数据单）的规定进行处理。

豪华系列 标准系列
40HP 50HP 60HP 80HP 100HP 120HP 240HP 360HP
简洁的制冷循环结构
• 依靠最先进的技术，采用最基本的单级压缩制冷循环 理论，用最简洁的结构设计达到了最高效的制冷效果， 从而也使用户的使用和维护达到最简单化。
压力
冷凝器 膨胀阀
蒸发器
压缩机
热量
采用干式蒸发器高度可靠
稳定的排气压力
• 每转动一次产生12次压缩，因此压缩速度快，减小了周期性排气 量的波动，使排气压力稳定，降低了噪声。
• 由于径向排气，在滑阀进行能量调节的同时排气口的几何尺寸也 可随着改变，使压缩机在能量调节过程中亦能保持恒定的内容积 比，从而保持稳定的排气压力。
长寿命的轴承设 计
• 由于轴承受力的平衡使单螺杆压缩机可以使用磨损性小的滚动轴 承。
公司按照严格的质量管理 体系运作，已于2000年4月通 过了英国SGS国际认证公司的 ISO9002国际质量认证。
2000 新阵容
新推出的豪华智能型i系列阵容齐全
HP USRT ºÀ »ª
ÈÝ Á¿ Kw
±ê ×¼
ÈÝ Á¿ Kw
40 30 CUW40B5Y 126 C7-UWJ1320B5Y 118
压缩机比较（往复式－单螺杆式）
高耐用性
零件个数（比例） 检修周期
1.0 8，000小时
检修时更换的 主要零件
一套套筒轴承、 阀门、阀门弹簧、
活塞环
0.4
40,000小时（约7年）
轴承、门转子 （必要时）
轻量和小型化
重量比
1.0
0.8
尺寸比
1.0
0.7
密封性和润滑特 性

z应具有连接便利的供水管和电源线路。
z必须根据安装条件采取隔振措施（隔振垫、隔振板等）,否则将会由于振动传
递而产生各种噪声。机组安装在楼板上时，隔振装置更为重要。
z应按需要设置排水装置（如排水沟等）。排水口位置见使用说明书第 1 页。
接地
z地线 必须根据当地法规安装地线，以防触电。
电气工程
冷水机组的额定输出功率不同于一般电动机，应根据当地和所在国法规，选择 合适机组电气性能的供电电缆。
z必须安装一个电源总开关。 z应安装联锁器以保证在冷却水泵和冷冻水泵未启动时,
漏电断路器
压缩机亦无法启动。控制箱内有一个备用接线端子专
用于此用途，接线方法参照控制箱面板上的配线图。 z进行适当接线，以确保水泵能够独立运转，以防止
进水水温降低时而导致冻结（如室外温度低等）。
电源总开关
机组
7
冷冻水管安装
z 在进水管上必须安装过滤器， 并在合适位置设置集渣器。 如果砂砾、渣物、铁锈等进入 水系统，将使金属材料受到机 械损伤。（过滤器和集渣器必 须定期维护，安装时应预留维 修空间）
z 本机组不附带水泵。使用时 务必选择安装合适的水泵以 克服水管阻力。
z 机组进、出口水管上应安装 水量调节阀（截止阀）。
d

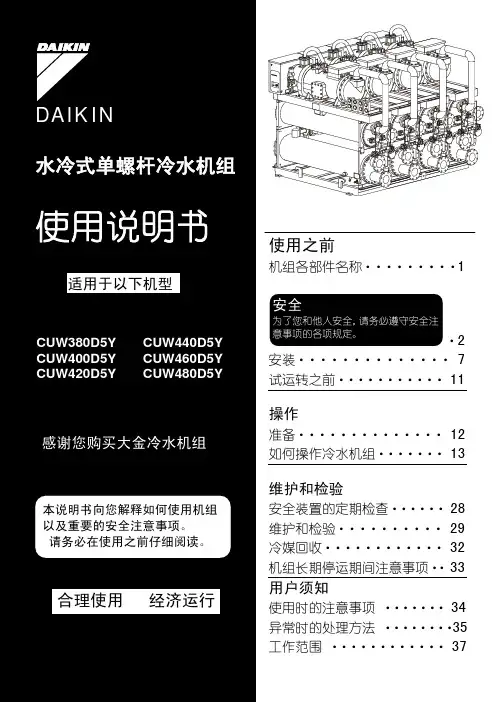

DAIKIN 水冷式单螺杆冷水机组
使用说明书
适用于以下机型
CUW380D5Y CUW400D5Y CUW420D5Y
CUW440D5Y CUW460D5Y CUW480D5Y
使用之前
机组各部件名称·········1
安全
为了您和他人安全，请务必遵守安全注
意事项的各项规定。
···2
安装·············· 7

准型
特殊型

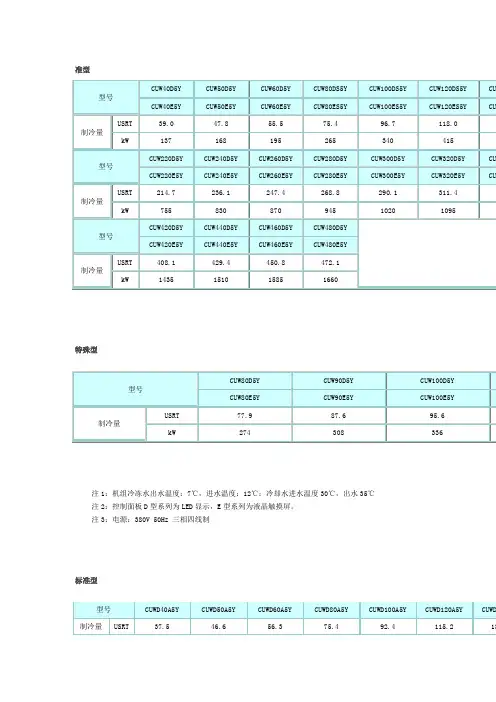

注1：机组冷冻水出水温度：7℃，进水温度：12℃；冷却水进水温度30℃，出水35℃注2：控制面板D型系列为LED显示，E型系列为液晶触摸屏。

注3：电源：380V 50Hz 三相四线制
标准型
注1：机组冷冻水出水温度：7℃，进水温度：12℃；冷却水进水温度30℃，出水35℃
注2：电源：380V 50Hz 三相四线制
低温型
注1：机组载冷剂出水温度：-5℃，进水温度：-2℃；冷却水进水温度32℃，出水37℃；载冷剂为质量浓度35%的乙二醇水溶注2：电源：380V 50Hz 三相四线制
热回收型
注1：机组冷冻水出水温度：7℃，进水温度：12℃；冷却水进水温度30℃，出水35℃;热水出口温度：54℃，入口温度30℃注2：电源：380V 50Hz 三相四线制
标准型
注1：机组冷冻水出水温度：7℃，进水温度：12℃；冷却水进水温度30℃，出水35℃
注2：电源：380V 50Hz 三相三线制
低温型
注1：机组载冷剂出水温度：-5℃，进水温度：-2℃；冷却水进水温度30℃，出水35℃；载冷剂为质量浓度35%的乙二醇水溶注2：电源：380V 50Hz 三相三线制。

单螺杆压缩机，由于其合理的结构设计，成为压缩 式机器受力最理想的一种设计，同时也成为压缩机领 域内最先进的一种技术。
F型单螺杆压缩机结构示意图
机壳 螺杆 滑阀 球轴承 电动机 门转子 高效油分离器 供油机件 冷媒吸入 冷媒排出
大金单螺杆压缩机的结构特点
受力完全平衡
均压孔
两门转子对称布置在螺杆轴心 两侧，气体压缩在上下同时进 行，使得气体压力指向螺杆轴 心，两侧互相平行抵消，因此 螺杆轴承上径向气体力为0。
大金工业株式会社
惠州大金三石空调有限公司完全按照其母公司的生产 模式建立完整的冷水机制造生产线。生产线上每个工 序均有日本大金的技术专家进行指导管理，以确保品 质的可靠性。
惠州大金冷水机组其所有的控制 及机能部件100%采用日本原装 进口件。面向中国市场的合理设 计以及严格的品质控制，使惠州 大金冷水机组在性能上已经超过 了日本本地生产的机组。
80 60 CUW80B5Y 252 C7-UWJ2650B5Y 236
100 80 CUW100B5Y 314 C7-UWJ3350B5Y 300
120 100 CUW120B5Y 381 CUW120A5Y
355
240 200 CUW240B5Y 763 CUW240A5Y
760
360 300 CUW360B5Y 1,200 CUW360B5Y
大金单螺杆冷水机组(PPT)
DAIKIN
日本大金工业株式会社自1924年创 业以来不断发展壮大，成为一家活跃在空 调、制冷、氟化学、电子、油压机械等领 域的跨国企业。特别是在空调制冷方面， 产品种类达五千种之多，其中商用空调在 日本的市场占有率始终保持第一，是世界 上唯一集空调机、制冷剂和压缩机的研究、 开发、生产于一体的专门企业。而今，大 金工业放眼世界，通过其遍布全球的生产 营销网络，与世界人们共享科技进步的成 果，竭诚为各国用户提供优质的产品和服 务。

z 禁止使用超出正常容量以外的熔断器
用电线等物替代熔断器的作法将 危及设备安全或引起火灾。
z 禁止改变安全保护装置的设置
保护装置失控将造成火灾事故。
z 清扫时应使机组停止运转并切断电 源，以免造成意外伤害。
z 冷冻水、冷却水禁止饮用
饮用冷冻水、冷却水有害健康。
z 控制箱门开启时不能启动机组以免引 起电击或火灾。
z 禁止短路安全装置而迫使机组启动。
这将可能导致火灾、爆炸等后果。
筑龙网
z 禁止用电源开关或电闸等直接控制机 组的运行和停止。
这样操作会引起电击或火灾事故。
z 机组不能用于超出其设计范围之外的 其他用途。
本机组不适用于保存食品、动植 物、精密仪器、美术品等，否则 会使这些物品的品质降低。
3
机组的性能参数
风冷冷水机组―――热泵型(R22)
制 冷
压缩机 电机
型号
冷水流量 水压损失 电机输出
功率 型式
m3/h kPa kW×台数水侧热交换器 立式储器 空气侧热交换器风机型式
风扇电机
重 量
机组安装 重量
机组运转
重量
kW×台数 kg kg
长度
mm
机组
尺寸
宽度
mm
高度
mm
UWY40AY UWY50AY UWY60AY UWY80AYA UWY100AY UWY120AY
z 电源配线禁止在机组间敷设，以免引 起火灾。
6
■ 使用上的注意事项
注意
z 机组运行异常(如有烧焦气味等)立即 切断电源并与大金销售商取得联系。
机组出现异常时如继续使用可能造成设备 事故、电击或火灾。
z 可燃性气雾附近禁止安置冷水机组

1級 ２級 ３級 ４級 ５級
３．４０ ３．２０ ３．００ ２．８０ ２．６０
高效型概要（性能特点）
１．COP业界第一 达到3.7
空气热交换器
COP提高 4％
・冷却管管径变细 φ9.5→φ8.0
・分流数量最佳化 ・不等长分流管 热交换能力提高１０％
２．静音化业界第一
新开发风机
・风机的最佳配置 风机运转噪音降△3dB／风机动力提高△10％
50 ● ●
60 ● ●
80 ● ●
100 ● ●
120 ● ●
140 ● ●
160 ● ●
180 ● ●
200 ● ●
220 ● ●
240 ● ●
HP
280
320
360
400
440
480
CUW
◆
◆
◆
◆
◆
◆
CUW-Z
◆
◆
◆
◆
◆
◆
产 品 系 列
水冷式冷水机组型号齐全
CUW40~480D5Y 26 models
Ethernet IPU DⅢ- NET
商品对应
风冷冷水机
遥控器（台数控制）
大金冷水机
水冷冷水机(ZUW) 远程监视中心
DⅢP板
AIRNET
Dio
其它设备
Dio单元
恵州冷水机etc
水泵
冷却塔 空调箱
新开发的风机盘管 液晶遥控器 遥控器 风机盘管
上海欧姆龙控制电器有限公司
项目介绍 用户介绍：
欧姆龙公司是全球知名的自 动化控制及电子设备制造厂 商。
要点说明
大金中央空调产品阵容
主机产品阵容 单位：kW 500 1000 1500

DAIKIN
以空调制冷和氟化学技术而著称于世的日本大金工业 在中国的中央空调冷水机生产基地 ——
惠州大金三石空调有限公司
工厂外景
工厂办公楼
公司成立时间：1997年3月 公司所在地： 广东省惠州市 产品范围： 40~360HP单螺杆水冷冷水机组
惠州大金三石空调有限公司完全按照其母公司的生产 模式建立完整的冷水机制造生产线。生产线上每个工 序均有日本大金的技术专家进行指导管理，以确保品 质的可靠性。
126 157 191 252 314 381 763 1,200
2000年秋季将陆续推出CUW160、180、200、280、300B5Y等新机型。
CUW40、50、60B5Y冷水机组
CUW80、100、120B5Y冷水机组
CUW240B5Y冷水机组
CUW360B5Y冷水机组
DAIKIN
大金工业株式会社
DAIKIN
作为大金全球战略的重点
大金正在全面开拓中国市场
大金工业株式会社北京代表处
西安大金庆安压缩机有限公司 大金中化建化学贸易（上海）有限公司 大金工业株式会社重庆代表处 上海大金空调有限公司 大金氟涂料（上海）有限公司
广州大金空调有限公司 惠州大金三石空调有限公司 大金化学（香港）有限公司 大金冷气（香港）空调有限公司
大金单螺杆冷水机
CUW80 ~ 120B5Y
豪华智能型i系列
CUW40 ~ 60B5Y
CUW240B5Y
CUW360B5Y
惠州大金三石空调有限公司
制品特点
• • • • • 1.装配有最先进的单螺杆压缩机 2.采用高性能PC控制器 3.高度可靠性,优良的可控性 4.高COP节能效率 5.设计简洁、紧凑、小型、轻量

螺杆式冰水主机技术文件第一节总则1.01 供应内容A. 冰水机组(全套)B. 包括供给冷媒及冷冻油C. 控制元件及控制管线之连接D. 冷媒管路之连接E. 冰水机安装详图F. 水管之连接详图G. 起动器H. 电力线之连接详图I. 设备的定位安装、试车、调整及维修J. 教育训练及技术转移1.02 标准A. 须有总代理证明及往后维修能力B. 须有欧美原厂制造及原厂试车记录C. 产品须为最新年度产品,并最能节省能源始为合格。

机组采用欧美厂制造,原装进口,须有进口证明及完税证明D. 须有安装说明书、试车说明书、维护操作说明书。

(中英文对照)E. 须有维修手册及备用零件目录。

(中英文对照)F. 启动器须附有三相之电流表、电压表G. 蒸发器及其他会凝水部分保温须以1寸厚×2层保温外覆0.6mm以上铝板再加喷漆H. 须包括安装控制配线及配件,例如冷却水、冰水水流开关等J. 合格厂牌: Carrier、Trane、York 或经业主选用之同等厂牌1.03 (一)送审文件A. 冰水主机型录,计算机选机资料,包括容量、重量、电力需求。

B. 冰水主机外型尺寸图、接管图、接线图、配电图、基础图。

C. 启动器外型尺寸、接线图、控制详图。

D. 安装详细图E. 安装试车说明书、操作维护说明书、零件目录等说明书(中英在内)。

F. 总代理证明文件(二)证明文件A. 出厂证明及原厂试车记录B. 装船单、进口证明、完税证明1.04 使用非氟氯碳化物规定:A. 本离心式冰水机组使用环保冷媒HFC-134a或R-22冷媒,并供给及加充冷媒。

B. 承商须提供每台冰水主机1组,冷媒侦测器以测冷媒漏泄。

该冷媒侦测器须具有警报器并可连接至中央监控系统之干接点。

第二节产品2.01 通则A. 使用非氟氯碳化物冷媒螺杆式压缩机。

B. 压缩机最大输入电力不得超过标示规格。

C. 机器组合依据最新之ARI-550规范制造。

1. 压缩机:双螺杆式压缩机及马达,极速为3600RPM压缩机具有滑动阀(Slide Valve),装油压断路与压缩机联锁,只有在油压达到时始能启动压缩机、根据油压大小由微电脑控制中心精准控制容量自100%至15%。

风扇电机
重 量
机组安装 重量
机组运转
重量
kW×台数 kg kg
长度
mm
机组
尺寸
宽度
mm
高度
mm
UWA40AY UWA50AY UWA60AY UWA80AYA UWA100AY UWA120AY
18.2
22.7
27.5
36.1
45.6
54.2
40
50
59
65
46
50
30×1
37×1
45×1
60×1
37×2
■ 安装上的注意事项
为使设备发挥其最佳性能，逐条对照检查以下内容。若不符合规范，在机组运行之前务必 采取有效措施予以解决。
警告
z 安装工程应委托供货方专业安装人员 进行。
安装时，应得到大金厂方的技术指导。自 行安装不善，将导致泄漏、电击、火灾等 事故。
z 采用正确方法防止制冷剂泄漏。
在动力机房等地方安装冷水机组时应 有切实防止制冷剂泄露的措施。因为一 旦制冷剂浓度超过极限浓度，可能导致 缺氧事故。
使用前须知
各部名称………………………………… 1 本体操作部的名称及功能……………… 2 机组的性能参数………………………… 4 安全……………………………………… 5 关于安装………………………………… 8 试运转之前………………………………12
关于运转
机组的运转方式…………………………13 本体运转方法……………………………15 本体操作面板的操作方法………………17 本机的功能………………………………19 关于操作面板的现地设定功能…………24 遥控器运转方式…………………………27
z 制冷/制热切换开关：制冷时开关扳向“制冷”一侧；制热时扳向“制热”(限于热泵型) z 远方运转键：按“远方运转键”3 秒种进行就地运转/远方运转的切换

• 蒸发器(制冷水)
机组主要部件 51
• 冷凝器(降温用)
电气控制系统的配电
52
★现场接线电流(MCA)的选定险期限 MCA=1.25×RL
★回路断路器电流(MFA)的选定 MFA≤2.25×RLA RLA：额定线电流
机组系统展示
冷冻水出
53
冷冻水入
冷却水出 冷却水入
运转系统展示（案）
冷却塔
机组多发故障及对应处理和防止 冷却不良
冷却塔散热不良:
78
状况:冷却水回水水温高
可能发生的故障:E6,E3,E5,F3
原因:冷却塔结垢,电机皮 带松脱等!
水量不足: 状况:冷却水进出口温差大>6度以上,高压偏高. 原因:水滤网堵塞A;备用泵逆止阀不良有水分 流(备用泵反转)B
冷凝换热不良: 状况:进出口冷却水温差小而高 压高 原因:冷凝器结垢.
远方操作BMS说明
62
〖选用件〗
1.最多可控８台机组，连接距离小于２000Ｍ 2.可以室内对机组进行设定、操作、监控.
63
操作说明
惠州所产B、D型机整体操作方法一 样;C、E型机一样.但在程序功能上,D、E 型机有部分变动.在以下说明中与以解释.
机组启动要求（全机种）
64
在机组启动时,水流开
机组启动顺序:
新风处理机
２６℃
楼面过道
水冷冷水机
←１２℃
冷水泵
机组运行条件（重要的） 55
安装位置：室内［环境温度<40OC,相对温度<80%］
说明: 1.针对于夏天,主要保护控制元件能正常工作(PC板等) 2.针对于冬天,主要防止结冰冻坏故障, 3.有许多机组安装于楼顶及地下室,需注意通风及防晒
