Cadence应⽤如何在allegro中使⽤skillCadence软件应⽤：如何在Allegro中执⾏SkillHow to Perform Skills in Allegro ToolsDoc Scope : Allegro SkillDoc Number : SFTEC11005Author : Daniel ZhongCreate Date : 2011-11-09Rev : 1.00⽬录1Skill简介 (3)2在Allegro命令⾏中加载和调⽤Skill (3)2.1命令⾏加载Skill (3)2.2命令⾏调⽤Skill (4)3在Allegro启动时加载Skill (5)3.1allegro.ilinit⽂件 (5)3.2编辑allegro.ilinit (7)4在Allegro菜单栏上调⽤Skill (8)4.1Allegro系列⼯具的菜单⽂件(.men) (8)4.2菜单⽂件搜索路径 (10)4.3定制菜单 (11)1Skill简介Skill是Allegro软件⼆次开发的接⼝，⽤此语⾔编译的⽂件可以在Allegro中载⼊和调⽤。
我们可以通过编写不同的Skill程序⽂件，在Allegro⼯具中实现各种原有命令不能实现或不⽅便实现的功能。
Skill语⾔的语法结构和C++语⾔类似，⼯程师如果有⼀定C语⾔编程基础，使⽤Skill语⾔时就会很⽅便了。
对于Skill程序的⽤户，不需要对Skill语⾔有过多的了解，只需要知道如何在Allegro中加载和调⽤Skill即可，本⽂就是介绍了如何加载和调⽤Skill，可以采⽤两种⽅式：■在Allegro命令⾏中加载和调⽤■在Allegro启动⾃动加载，在Allegro菜单上调⽤2在Allegro命令⾏中加载和调⽤Skill本章介绍如何在Allegro命令⾏中加载和调⽤Skill，分为以下两个⼩节：■命令⾏加载Skill■命令⾏调⽤Skill2.1命令⾏加载Skill以本站资源下载中的⼀个skill程序clinecut.il为例，将此⽂件移动或复制allegro设计⽂件（.brd）所在⽬录。
1．Allegro PCB Design CISAllegro PCB Design CISAllegro Designer Entry CIS集成强大的原理图设计功能,其特点主要是具有快捷的元件信息管理系统（CIS）,并具有通用PCB设计入口。
扩展的CIS功能可以方便地访问本地元件优选数据库和元件信息。
通过减少重新搜索元件信息或重复建库,手动输入元件信息，维护元件数据的时间，从而可以提高生产率。
无论是设计全新的模拟，数字，或混合信号电路，还是修改现有电路板的电路原理图，或进行层次结构电路图设计，Allegro Designer Entry CIS提供电路设计从构思到生产所需的一切。
Allegro Designer Entry CIS是全球应用最多且经过生产验证的原理图输入工具和强大的元件信息管理系统。
优点1、提供快捷,直观的，具备完备功能的原理图编辑工具2、通过层次式和变体（基于同一原理图，不同机型导出)设计提高复杂原理图的设计效率3、具备强大功能的CIS，帮助加速设计进程，降低项目成本4、原理图提供的自动缩放/搜索/导航功能，结合Allegro PCB Editor之间的交互探测和交互摆放，和集成的AMS—Simulatuor帮助提供设计的可生产性5、减少重复搜寻元件信息的时间，接收来自MRP，ERP和PLM的数据和支持关系型数据库使智能选择元件成为可能6、通过直接访问ActiveParts和ActiveParts门户网站，提供给选择原理图设计所需要的元件和直接获取器件供应商元件数据更大的便利,ActiveParts提供了超过200万份的元器件数据7、通过FPGA输出/输入双向数据流程自动整合可编程门阵列(FPGA)和可编程逻辑器件(PLD），从而缩短设计时间功能特色全功能原理图编辑器Allegro Designer Entry CIS,带有拼接式和层次式的原理图页面编辑器，它具有快捷、直观的原理图编辑的特点。

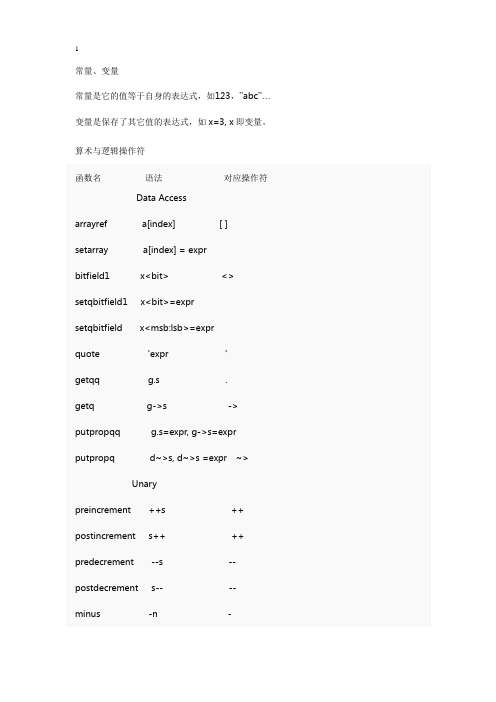

常量、变量常量是它的值等于自身的表达式，如123，”abc”…变量是保存了其它值的表达式，如x=3, x即变量。
算术与逻辑操作符函数名语法对应操作符Data Accessarrayref a[index] [ ] setarray a[index] = exprbitfield1 x<bit> <> setqbitfield1 x<bit>=exprsetqbitfield x<msb:lsb>=exprquote 'expr 'getqq g.s .getq g->s -> putpropqq g.s=expr, g->s=expr putpropq d~>s, d~>s =expr ~>Unarypreincrement ++s ++ postincrement s++ ++ predecrement --s -- postdecrement s-- -- minus -n -not !expr ！bnot ~x ~Binaryexpt n1 ** n2 ** times n1 * n2 * quotient n1 / n2 / plus n1 + n2 + difference n1 - n2 - leftshift x1 << x2 << rightshift x1 >> x2 >> lessp n1<n2 < greaterp n1>n2 > leqp n1<=n2 <= geqp n1>=n2 >= equal g1 == g2 == nequal g1 != g2 != band x1 & x2 & bnand x1 ~& x2 ~& bxor x1 ^ x2 ^ bxnor x1 ~^ x2 ~^ bor x1 | x2 | bnor x1 ~| x2 ~|and x1 && x2 &&or x1 || x2 ||range g1 : g2 :setq s = expr =对于既有函数名又有操作符函数，采用函数名调用和采用操作符调用的效果是一样的。

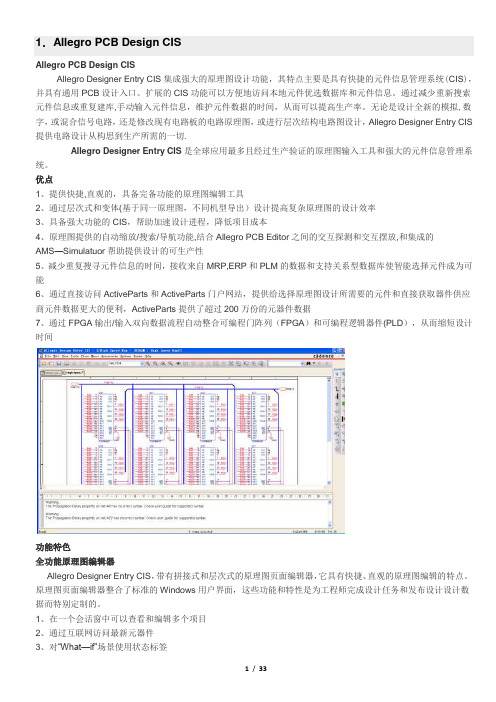

1．Allegro PCB Design CISAllegro PCB Design CISAllegro Designer Entry CIS集成强大的原理图设计功能，其特点主要是具有快捷的元件信息管理系统(CIS)，并具有通用PCB设计入口。
扩展的CIS功能可以方便地访问本地元件优选数据库和元件信息。
通过减少重新搜索元件信息或重复建库,手动输入元件信息，维护元件数据的时间，从而可以提高生产率。
无论是设计全新的模拟,数字，或混合信号电路，还是修改现有电路板的电路原理图，或进行层次结构电路图设计，Allegro Designer Entry CIS 提供电路设计从构思到生产所需的一切.Allegro Designer Entry CIS是全球应用最多且经过生产验证的原理图输入工具和强大的元件信息管理系统。
优点1、提供快捷,直观的，具备完备功能的原理图编辑工具2、通过层次式和变体(基于同一原理图，不同机型导出）设计提高复杂原理图的设计效率3、具备强大功能的CIS，帮助加速设计进程，降低项目成本4、原理图提供的自动缩放/搜索/导航功能,结合Allegro PCB Editor之间的交互探测和交互摆放,和集成的AMS—Simulatuor帮助提供设计的可生产性5、减少重复搜寻元件信息的时间，接收来自MRP,ERP和PLM的数据和支持关系型数据库使智能选择元件成为可能6、通过直接访问ActiveParts和ActiveParts门户网站，提供给选择原理图设计所需要的元件和直接获取器件供应商元件数据更大的便利，ActiveParts提供了超过200万份的元器件数据7、通过FPGA输出/输入双向数据流程自动整合可编程门阵列（FPGA）和可编程逻辑器件(PLD），从而缩短设计时间功能特色全功能原理图编辑器Allegro Designer Entry CIS，带有拼接式和层次式的原理图页面编辑器，它具有快捷、直观的原理图编辑的特点。
Cadence skill语言简介Cadence提供二次开发的SKILL语言，它是一种基于通用人工智能语言—Lisp 的交互式高级编程语言(LISP即List Processing－表处理，是最早和最重要的符号处理编程语言之一，它于1958年由美国的J. McCarthy提出，LISP在人工智能AI方面获得广泛应用)。
SKILL语言支持一套类似C语言的语法，大大降低了初学者学习的难度，同时高水平的编程者可以选择使用类似Lisp语言的全部功能。
所以SKILL语言既可以用作最简单的工具语言，也可以作为开发任何应用的、强大的编程语言。
SKILL可以与底层系统交互，也提供了访问Cadence各个工具的丰富接口。
用户可以通过Skill语言来访问，并且可以开发自己的基于Cadence平台的工具。
1. Skill语言和Lisp语言的关系Skill函数提供两种表示法，一种是代数表示法，现在大多数语言采取这种方式，即func( arg1 arg2 ...)，另一种是前缀表示法，类似于Lisp语言，即(func arg1 arg2 ...)。
这里举个例子作为对比：1．代数表示法procedure( fibonacci(n)if( (n == 1 || n == 2) then1else fibonacci(n-1) + fibonacci(n-2)))2．前缀表示法(defun fibonacci (n)(cond((or (equal n 1) (equal n 2)) 1)(t (plus (fibonacci (difference n 1))(fibonacci (difference n 2))))))这里可以看到类似Lisp语言的表示法后面有很多右括号，而且函数和参数容易混淆，所以一般推荐还是用常用的类C语言代数表示法Skill程序就像一个list表，类似Lisp语言，程序的操作就像操作数据(list)一样，可以生成，修改，求值等2. 关于Skill函数SKILL语言支持一套类似C语言的语法，初学者有了一定的C语言基础，入门是很容易的。
cadence_skilBR 6/001SKILL –Cadence Extension LanguageSKILL is powerful extension language that can be used to add new capabilities to Cadence toolsSKILL is based upon LISP, will look very strange if you are not already familiar with LISP –LISP is a interpreted language that is popular among the AI community–LISP has a built-in eval function that can be used to execute LISP code that is dynamically generated–The basic data structure in LISP is the list, with many built-in functions for manipulaing list data structures–SKILL also supports a syntax form that is more ‘Pascal’-likeThe key to SKILL’s power is a large set of library functions that allow you to manipulate data structures such as cells, nets, mask information, etc.BR 6/002To Get Help On SkillTo get help on SKILL, click on the Help menu from within the Cadence layout editor, then on “Openbook Main Menu ”. Choose the ‘SKILL and SKILL PI to open the Skill documentation.Herefirst,ThenhereA Sample SKILL FunctionThis SKILL function will create a padframe with X numberof pads per side:procedure(placePadFrame(@optional no_pads)(if(null no_pads)then(setq no_pads(enterNumber?prompts'("Please enter the number of pads on a side"))))(setq xpointh291)(setq ypointh201)(setq xpointv201)(setq ypointv291)(for i1no_pads(dbCreateInst(getEditRep)(dbOpenCellViewByType"tutorial" "PADNC""layout")nil(list xpointh ypointh)"R180") (dbCreateInst(getEditRep)(dbOpenCellViewByType"tutorial" "PADNC""layout")nil(list xpointh-90ypointh+no_pads*90)"R0") (setq xpointh xpointh+90))BR 6/003SKILL function (cont)(for i1no_pads(dbCreateInst(getEditRep)(dbOpenCellViewByType"tutorial" "PADNC""layout")nil(list xpointv ypointv-90)"R90") (dbCreateInst(getEditRep)(dbOpenCellViewByType"tutorial" "PADNC""layout")nil(list xpointv+no_pads*90ypointv)"R270") (setq ypointv ypointv+90))(dbCreateInst(getEditRep)(dbOpenCellViewByType"tutorial""PADFC" "layout")nil(list xpointv-300ypointv-90)"R0") (dbCreateInst(getEditRep)(dbOpenCellViewByType"tutorial""PADFC" "layout")nil(list xpointh-90ypointv+210)"R270") (dbCreateInst(getEditRep)(dbOpenCellViewByType"tutorial""PADFC" "layout")nil(list xpointh+210201)"R180") (dbCreateInst(getEditRep)(dbOpenCellViewByType"tutorial""PADFC" "layout")nil(list201-99)"R90"))BR 6/004BR 6/005Comments on SKILL functionContained in file called ‘pads.il’–To load function, in icfb command line type “load pads.il”–To execute function, have a layout view open and type “placePadFrame 10” if you want 10 pads per sideUses the dbCreateInst function for instance creation–Documented in DFII SKILL Functions ReferenceFunction parameters are:–d_cellview -cellview where instance is placed–d_master –master cell view of the instance to be created–t_name –instance name. If ‘nil’ is used, then generate an instance name –l_point –origin of new instance as 2-element list –orientation of new instance as a string, some possible strings are “R0”, “R90”, “R180”, “R270”BR 6/006dbCreateInstThe function getEditRep was used to return the currently open cell viewThe function dbOpenCellViewByType was used to specify the master view of the instance to be placed.–The minimum set of parameters to dbOpenCellViewByType arelibrary_name, cell_name, view_name–See docs for other optional parametersThe list function used to create a list required to pass instance origin–(list first_elem second_elem .. N_elem)returns a N-element listCreating an Rows x Cols Array of Instances procedure(placeArray(@optional cols rows cellname x_width y_height) (setq ypnt0)(for i1rows(setq xpnt0)(for j1cols(dbCreateInst(getEditRep)(dbOpenCellViewByType"tutorial" cellname"layout")nil(list xpnt ypnt)"R0") (setq xpnt xpnt+x_width))(setq ypnt ypnt+y_height)))Tested with standard cell instance via:placeArray 20 4 “INVX1” 4.8 21.6BR 6/007 placeArray20 4 “INVX1” 4.8 21.6BR 6/008。
