目录1、设计背景 (1)2、设计方案选择 (1)2.1典型的微电流测量方法 (1)2.1.1开关电容积分法[1] (1)2.1.2运算放大器法 (2)2.1.3场效应管+运算放大器法 (2)2.2总体设计方案 (3)3、具体设计方案及元器件的选择 (4)3.1稳流信号源问题 (4)3.2I/V转换及信号滤波放大 (5)3.2.1前级放大 (5)3.2.2滤波及后级放大电路 (6)3.2.3运算放大器的选取 (6)3.3量程自动转换 (6)3.4信号采集处理 (7)4、软件仿真结果 (8)5、参考资料 (9)微电流测试电路设计1、设计背景微电流是指其值小于-610A的电流,微电流检测属于微弱信号检测的一个分支,是一门针对噪声的技术,它注重的是如何抑制噪声和提高信噪比。
该技术在军事侦察、物理学、化学、电化学、生物医学、天文学、地学、磁学等许多领域具有广泛的应用。
我们所研究的微电流检测主要针对电力系统中的绝缘材料,因为现代国民经济对电力供应的依赖性日益增大,电力系统的规模、容量也在不断扩大。
而电气设备的绝缘材料往往是电力系统中的重要组成部分,绝缘材料的漏电流情况严重会造成电力系统的重大损失。
微电流检测是通过对泄漏电流的测量来评估绝缘材料状况的有效方法。
近年来,针对微弱电流的信噪改善比SNIR已能达到1了,目前国内做得比较好的单位是南京大学,其独家生产的ND-501型微弱信号检测实验综合装置己被国内至少76家高等院校使用。
但其产品价格昂贵,少则几千元,多则几万元,例如HB-831型pA级电流放大器、HB-834型四通道pA级电流放大器、HB-838型八通道pA级电流放大器的售价分别为4100元/台、13000元/台、22000元/台。
所以,研制高精度、寿命长、成本低、电路简单的微电流检测仪具有重要的现实意义及理论参考价值。
为了达成目标,我们需要重点考虑以下几个问题:10 A(本设计要求)的稳流信号源的实现(1)如何获得实验信号,即电流为12问题;(2)如何将微弱电流信号转换成易于操作的信号;(3)怎样将微弱信号提取放大;(4)如何实现量程的自动转换问题;(5)将实际中的模拟信号转换成数字信号;(6)实现对数字信号的处理和显示。
微电流测量(nA级交流、直流)一、直流微电流测量基于I-V变换的弱电流测量方法是常用的弱电流检测方法,其中的反馈电流放大型测量电路结构较简单,转换的线性较好,电路频率响应特性较好,在加入有效的硬件和软件抗干扰措施后,可以提高测量精度和稳定性。
因此测量的电路是按照基于反馈式电流放大器型I-V转换原理进行设计,其基本电路如图1所示。

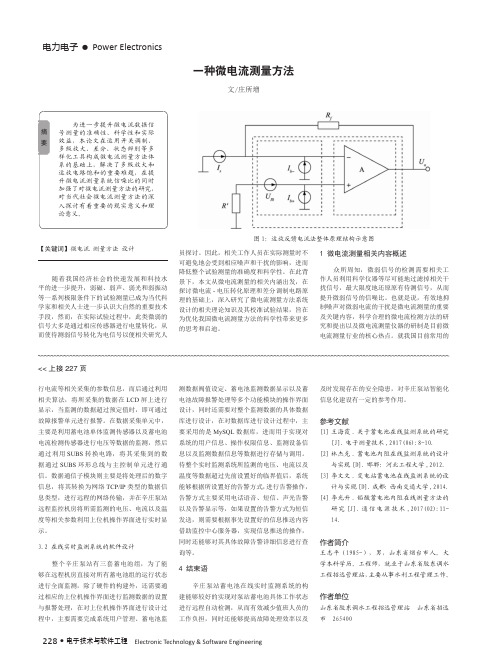

图1 I/V转换原理图假定运放为理想运放,利用运算放大器的虚地概念和结点电流代数和为0的定律得出(1)输出电压V o与测量电流I s成线性比侧关系,比例系数为R f,因此根据放大要求选取R f值即可获得所需的放大倍数。
电流测量电路整体框架如图2,其中反馈电流放大电路采用的是两级放大方式。
图2 电路整体框图由于待测电流信号为10-9A,所需放大倍数较高,若采用一级放大,则需要R f约为1010Ω。
当R f过大时会产生较大的电阻热噪声电流,增大了分布电容,同时要求运放的输入电阻更大以减小分流;根据式(1),一级放大后信号与输人为反相,所以采用两级放大电路,这样可以通过调整每一级放大倍数,来选择阻值适当的R f,减小由R f引起的误差;并通过两次电压反相,使放大电路的最终输出电压与输入信号同相,两级放大电路如图3。
图3 两级放大电路图为减小噪声干扰和运算放大器负担,通常要求输出电压应比运算放大器的噪声电压值至少大两个数量级或更高;但输出电压太大,必然要增大R f,同时增大对运算放大器性能的要求。
所以第一级放大器输出电压应设计为50~100mV,由式(1),R f应为100MΩ。
图3中C f表示R f引入的杂散电容,通常为0.5pF。
当R f为100MΩ时,电路的截止频率约为0.3kHz,严重影响放大电路的频率响应特性。
为改进频率响应,可以引入补偿电容C来消除C f的影响。
根据运算放大器以及流入节点电流与流出节点电流相等特性,得出(2)由于R f1为kΩ级电阻,其杂散电容可忽略,可得(3)代入式(2),拉式变换并消去V x(s)后,得出传递函数为(4)为消除C f影响,取RC=R f C f,得(5)由式(3)可知,截止频率为无穷大,理论上频带已经扩展到整个区域,因此频率响应得到改善。
电流测量方法调研总结目前常见的电流测量技术,可根据测量的指导物理原理分为以下四类:以欧姆定律为指导的测量技术,法拉第电磁感应定律为指导的测量技术,通过测量磁场进而测量电流,以法拉第效应(磁致光旋效应)为指导的测量技术。
各种测量原理会进一步衍生出不同的测量方法,详细分类如图1所示:图1电流测量方法分类表格 1 各种测量方法性能对比测量带宽直流电流测量精度热漂移(ppm/K)电气隔离测量范围能量损失同轴分流电阻MHz可测0.1%-2%25-300否kA W-kW 表贴分流电阻kHz-MHz可测0.1%-2%25-300否mA-A mW-W Trace电阻kHz可测0.5%-5%50-200否A-kA mW电流变压器kHz-MHz不可测0.1%-1%<100是A-kA mW 罗氏线圈kHz-MHz不可测0.2%-5%50-300是A-MA mW 霍尔效应kHz可测0.5%-5%50-1000是A-kA mW 磁通门kHz可测0.001%-0.5%<50是mA-kA mW-W AMR传感器kHz可测0.5%-2%100-200是A mW (闭环无磁芯)无磁芯开环GMR/AMR/kHz可测1%-10%200-1000是mA-kA mW霍尔传感器光纤电流测量kHz-MHz可测0.1%-1%<100是kA-MA W各种测量方法的测量性能各有优缺点,表1所示是各种测量方法的性能对比。
由表1结果可知:除了采用法拉第电磁感应定律为指导的电流变压器和罗氏线圈无法直接测量直流电流之外,其他测量方法都能够测量直流电流;采用欧姆定律的电流测量方法无法为待测量电路与测量电路之间提供电气隔离支持,不过值得注意的是,Trace电阻和电感电阻测量电流的方法并未在测量电路直接接入分流电阻,因此对待测量电路的影响相对较小;磁通门是目前测量精度最高的测量技术,且提供电气隔离和低能量损失等一些优点;磁通门和无磁芯开环AMR、GMR及霍尔传感器是目前可用于隔离测量毫安级直流电流的常用技术手段,但是除磁通门外的其他几种技术的热漂移系数较大。
电流测量基础知识全解析关于电流的测量知识点,可以按照以下结构进行清晰的归纳和总结:一、电流的基本概念1.定义:电流是表示电流强弱的物理量,用符号“I”表示。
2.单位:国际单位为安培(A),简称安。
常用单位还有毫安(mA)和微安(μA)。
单位换算关系是:1A = 10^3mA = 10^6μA。
二、电流的测量1. 电流表及其使用●作用:用于测量电路中的电流大小。
●构造:电流表内阻很小,可看做零,相当于一根导线。
●量程:常用电流表具有两个量程,如0-0.6A和0-3A。
●使用要点:o必须和被测的用电器串联。
o电流从电流表的正接线柱流入,负接线柱流出。
o被测电流不能超过电流表的最大测量值。
o绝对不允许不经过用电器直接把电流表连到电源两极上。
2. 电流表的使用规则●调零:使用前要先调零,再观察电流表的量程和分度值。
●串联:电流表必须和被测量的用电器串联。
●接线柱:+-接线柱的接法要正确,确保电流从+接线柱流入,从-接线柱流出。
●量程选择:若不能预先估计待测电流的大小,应选用最大量程进行试触。
3. 电流表读数●确定量程:先明确所选电流表的量程。
●确定分度值:确定电流表的分度值,即表盘的一个小格所代表的电流大小。
●读数:接通电路后,观察电流表指针总共向右偏过了多少个小格,以此计算电流大小。
三、测量方法1.直流和低频电流:常用标准电阻降压法,此法量程大,精确度高。
2.高频电流:o热电法:量程范围宽,精确度高,是用得最多的方法。
o测辐射热器法:利用测辐射热器阻值变化仅与所加的功率大小有关而与频率无关这一特性进行测量。
四、注意事项●电流测量系统中,由于被测件与测量仪器是串联接入,负载效应较大,因而增加了测量的困难。
●在使用电流表时,务必遵循上述的使用规则,以避免损坏电流表或电路。
以上是关于电流测量知识点的清晰归纳和总结,希望能对您有所帮助。
直流微电流前置放大器的研究
Ib是运放的偏置电流,当Ib大于Is,则Is信号被淹没,将无法测量,由以上分析可以看出,影响微电流测量的首要因素是运放的偏置电流Ib,其次是噪声电压和零点漂移。
微电流放大器要满足以下两个条件:
(1)放大器输入阻抗要足够大,即Ri要远远大于Rf,Ri表示运放输入阻抗,Rf表示反馈电阻
(2)噪声和漂移要小于被测信号电流,即信噪比要高,否则输出的噪声电压或漂移电压将使输出的信号电压淹没或使输出信号难以辨别
放大器的灵敏度:直流微电流放大器能有效放大的最小电流。
I-V变换式直流微电流放大器的灵敏度一般能达到10-15
因此可知电阻Rf的数值越大,放大器的灵敏度越高。
但是由于电阻本身的热噪声及分布电容跟电阻阻值成正比,Rf增大时漂移及噪声亦随之上升。
所以当Rf足够大时,再继续增加Rf的数值,并不能使放大器的灵敏度继续提高。
增大Rf还受到下面两方面的限制:
(1)当Rf过大时,要求放大器的输入阻抗更大,否则将对信号有很大的分流作用。
由于放大器的输入阻抗是有限的,所以当Rf大到一定程度后,将不会有效的增加灵
敏度。
(2)Rf过大时,放大器的响应时间要增长。
在I-V变换式直流微电流放大器中,输入待测电流后,放大器的输出电压不是立刻就达到稳定值,而是需要一定的时间,
这就是放大器的响应时间Tc。
决定响应时间的因素有:放大器的输入电容、反馈
电阻Rf、反馈电阻Rf两端的电容C等
减小噪声及干扰的措施
(1)在I-V变换式直流微电流放大器的设计中,运放的选择至关重要,主要考虑以下几个参数。
一、偏置电流Ib足够小;
二、失调电压Vos要足够小;
三、输入阻抗要足够大;
四、温漂及噪声系数要尽量小。
(2)电路设计工艺
一、引线合理
二、屏蔽密封
三、电源及接地
提高测量精度的措施及电路设计
(1)基流补偿电路
在许多情况下,输入电流包含有较大的本地电流(基流或初始电流),如运算放大
器的偏置电流等。
常用的基流补偿电路有两种:串联补偿和并联补偿电路
串联补偿:
优点:电路简单、对被测信号无影响,补偿范围宽。
缺点:需要独立电源E,当Rf数值改变时,需要重新调整补偿电压Ub的值。
并联补偿电路:
通过调整P1来得到所需要的补偿电流i。
C1、C2、R2、R3构成了双低通滤波器,进一步提高输出信号的稳定性。
C3起消除噪声作用,容量不能太大,否则会影响放大器的响应时间。
优点:当Rf改变时无需重新调节电位器P1。
缺点:电阻R9对被测电流Is有分流作用,为保证测量的准确度,通常要求满足R9大于等于(10~100)Rf。
在实践的应用中,图中的电位器P1由下图所示的电路代替。
、
(2)反馈电路结构改进
(3)输入电缆屏蔽电容归还处理
微极化电流检测研究
目前国外先进的恒电位仪,在电路上采用了对100M标准电阻采样,经过100放大器放大,16位AD变换器,使最高电流分辨率达到30fA,但价格昂贵。
