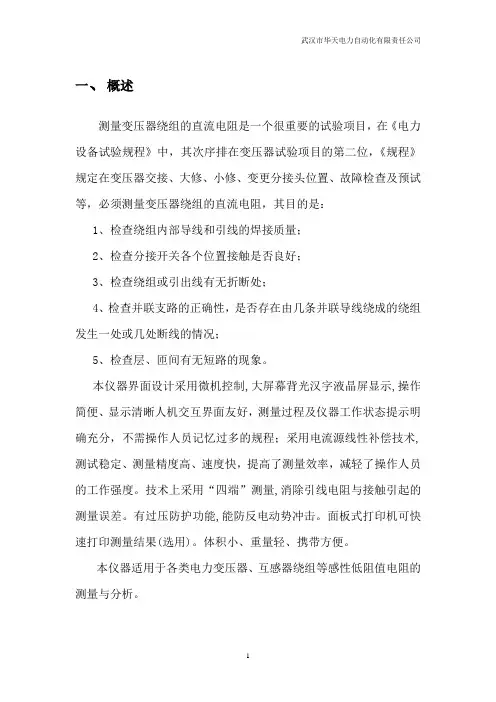

变压器直流电阻测试仪测试方法变压器直流电阻测试仪是用来测试变压器的绕组直流电阻的一种测量仪器。

变压器直流电阻测试是非常重要的，它可以用来判断变压器线圈的连接是否正常，绕组是否短路、开路或接地，以及绕组电阻是否符合设计要求。

下面将介绍变压器直流电阻测试仪的操作方法。

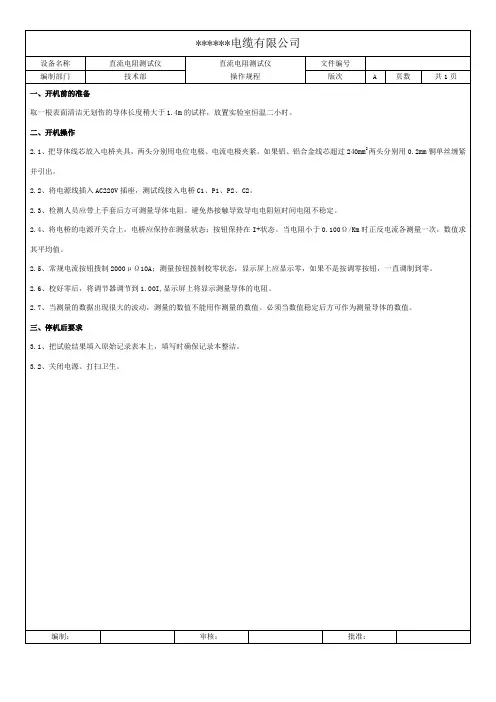

1.准备工作首先，确认测试仪器的工作状态正常。

检查测试仪器的连接线是否完好无损，并确保测试仪器的电源、电导线和测试夹具都连接正确。

确认测试仪器的仪表表针是否灵敏，是否处于归零状态。

2.测试前的检查在进行直流电阻测试之前，应该先检查变压器的电源连接是否正常。

确保变压器与外部的电源完全隔离，并且变压器的绕组处于断电状态。

另外，检查变压器的绕组是否有异样情况，如短路、开路或接地等。

3.测试方法a.使用测试仪器的电源线连接电源，并确保测试仪器的电源指示灯亮起。

b.将测试仪器的测试夹具正确连接到变压器的绕组两端。

测试夹具应该与绕组的两端连接紧固，并且不出现接触不良的情况。

c.打开测试仪器的电源开关，并调整测试仪器的电流设置。

根据变压器的额定电流和设计要求，选择合适的测试电流。

d.按下测试仪器的测试按钮，观察测试仪器的仪表指针是否有明显的变化。

如果测试仪器的表针没有任何变化，可能是测试电流太小或测试仪器有故障。

此时应该停止测试，并进行排查。

e.在测试过程中，如果测试仪器的表针有明显的波动或读数不稳定，可能是由于测试夹具接触不良或测试电流不稳定。

此时应该停止测试，排查并修复故障。

f.在一定时间内，观察测试仪器的读数是否稳定。

如果读数长时间内没有变化，可以认为变压器的绕组直流电阻符合设计要求。

4.测试结果的判断根据测试仪器的读数判断变压器的绕组直流电阻值是否符合设计要求。

如果读数超出了设计要求的范围，说明可能存在绕组的开路、短路或绝缘损坏等问题，此时应该进行进一步的检查和维修。

总结：变压器直流电阻测试仪的测试方法包括准备工作、测试前的检查、测试方法和测试结果的判断等步骤。

变压器直流电阻测试仪操作要点及使用注意事项
一、变压器直流电阻测试仪操作要点
1、使用完变压器直流电阻测试仪后，应及时对机内的电池进行充电维护，不要等到电池彻底没电了才充电，至少要保持10%的电量，这样对设备本身更好。

2、长期不用时，要对仪器内的电池组进行充电维护，一般充电14小时左右，直至“充满"指示灯亮为止，然后卸掉电池，用绝缘物包起来，不可直接接触空气，以免电流偷偷流失，也防止生锈。

3、直流测试时，发现欠压指示灯亮，应立刻停止使用直流电源，改换交流电源测试。

二、变压器直流电阻测试仪的注意事项
在测量过程中，除要严格遵守电气安全规程和设备试验规程外，还要特别注意：
1)在线圈温度稳定的情况下进行测量，要求变压器油箱上、下部的温度之差不超过3℃；
2)由于变压器线圈存有电感，测量时的充电电流不太稳定，一定要在电流稳定后再计数，必要时需采取缩短充电时间的措施
3)尽量减少试验回路中的导线接触电阻，运行中的变压器分接头常受油膜等污物的影响使其接触不良，一般需切换数次后再测量，以免造成判别错误。

4)测量变压器低压侧时，所有人员应与高压侧保持适当安全距离。

5)变压器直流电阻测试仪在运输、储存及工作中应避免强烈震动、
阳光直射和磁场的影响，存放保管仪器时，应注意环境温度和湿度，应放在干燥、通风、无腐蚀气体的地方为宜，不得受潮、雨淋、暴晒，使用时轻拿、轻放，不得跌落。

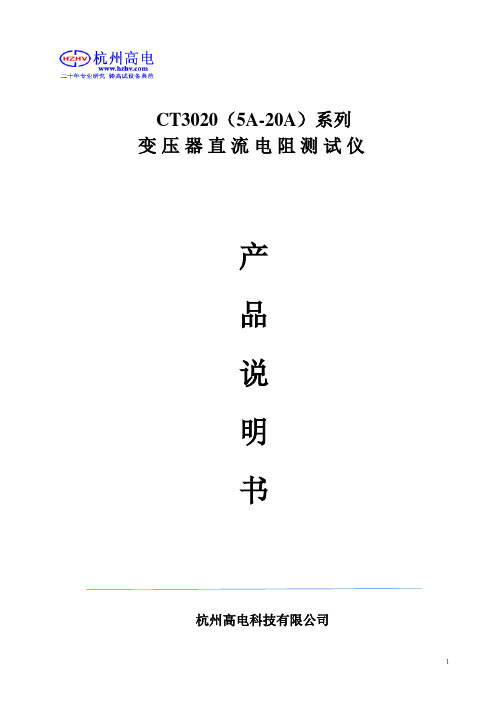

CT3020（5A-20A）系列变压器直流电阻测试仪产品说明书杭州高电科技有限公司１２前言电力设备预防性试验规程《DL/T 596 — 1996 》的要求，在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻。

本仪器可以测试变压器、互感器、电抗器、电机等感性负载的直流电阻。

仪器体积小、重量轻、功能强、操作简便，专为生产及现场测场测试人员设计。

大屏幕中文液晶显示，特别适合多分接点有载开关不断流连续测试，测量过程动态提示，自动消弧指示报警，可编辑用户信息，测试记录可保存、打印。

可配置PC联机通讯及测试功能。

使用本产品前请仔细阅读本说明书，并妥善保存以备今后使用参考。

如果您在使用过程中有疑问，请及时联系本公司。

产品选型测试电流测试电压工作电源□05 5ADC28V 交流□10 10A□20 20A目录一、面板.............................................................................. ４二、接线说明.......................................................................... ５三、操作说明.......................................................................... ５四、技术指标.......................................................................... ９五、附配件.......................................................................... １０六、简单故障分析与排除.............................................................. １０七、售后服务........................................................................ １１八、附录（助磁法快速测试接线图）.................................................... １１安全提示☆本仪器应由具有经过资格认证的相关专业人员操作，请仔细阅读说明书。

变压器直流阻值测量方法直流阻值测量方法的主要目的是测量变压器的直流电阻，以评估变压器的导电性能和绝缘状态。

在测量直流电阻之前，首先需要确认变压器已经停止运行并且已经充分冷却，否则可能会对测量结果产生干扰。

以下是一种常用的变压器直流阻值测量方法：1.准备工作：-确保测量仪器和电缆的状态良好，无损坏或短路等问题。

-检查引线和接头是否干净、良好接触，并用毛刷或干净的布擦拭清洁。

-确保电源和测量仪器接地正常，以确保操作安全。

2.连接测量仪器：-将测试仪表设置为直流电阻测量模式，并选择适当的量程。

-将测量仪器的电源线接地。

-将测量仪器的正负引线分别连接到变压器的高压绕组和低压绕组的两端，确保接线牢固。

3.断开变压器的中性点：-如果变压器有中性点，请在测量前将中性点断开，以避免对测量结果的影响。

-断开中性点前，请确保变压器处于完全停止状态，并遵循相关安全操作规程。

4.进行测量：-打开开关，使测量仪器开始测量变压器的直流电阻。

-等待一段时间，直到测量仪器稳定下来。

此时，读取并记录所测量的直流电阻值。

-根据需要，反复进行多次测量，并计算它们的平均值以提高测量的准确性。

5.结束测量：-测量结束后，先断开测量仪器的电源线，然后再断开测量仪器的接线。

-将测量仪器设置为其他模式或关闭电源，以确保测量仪器的正常使用寿命。

在进行变压器直流阻值测量时，需要注意以下几点：-测量仪器的选择和使用必须符合相关的电气安全规范和规程。

-测量仪器必须具有足够的测量范围和准确度，以满足测量要求。

-进行测量时，要确保环境安静，并避免干扰。

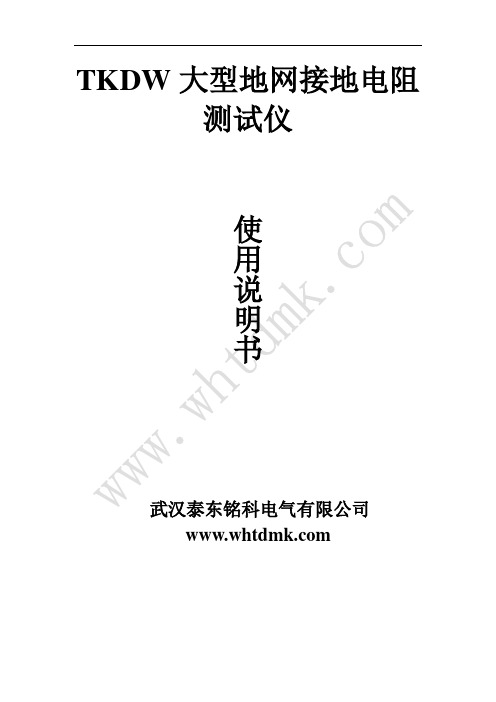

TKDW大型地网接地电阻测试仪使用说明书武汉泰东铭科电气有限公司目录一·概述: ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（2）二·技术指标：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（2）三·使用说明：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（2）四·注意事项：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（5）五·产品成套：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（6）六·贮存及运输：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（6）一、概述：目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。

为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。

由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

TKDW型大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型异频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

二、技术指标：1、仪器测量范围：0～15Ω2、测量精度： 3%3、测量输出电流：AC＜3A4、测量线要求：≥Φ1.5mm25、供电电源：AC220V/50HZ6、仪器重量：5kg三、使用说明：1、测量原理框图1及测试接线图R02面板示意图1）三极法测量电流极电压极1 接地网图2.12）四极法测量接地网说明：四极法测量时，仪器面板上的测量方式指示开关指向四极法，从地网的地桩上引出二根连接线分别接到电压极2、接地网两接线柱，然后按测量操作步骤进行测试。

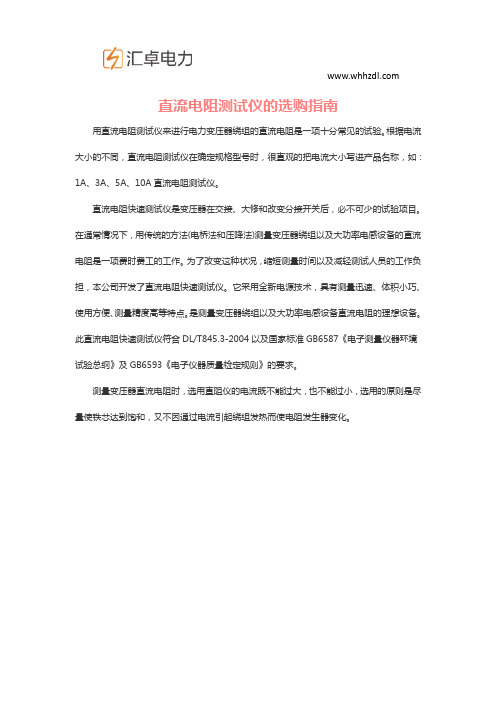

直流电阻测试仪的选购指南用直流电阻测试仪来进行电力变压器绕组的直流电阻是一项十分常见的试验。

根据电流大小的不同，直流电阻测试仪在确定规格型号时，很直观的把电流大小写进产品名称，如：1A、3A、5A、10A直流电阻测试仪。

直流电阻快速测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目。

在通常情况下，用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。

为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了直流电阻快速测试仪。

它采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点。

是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

此直流电阻快速测试仪符合DL/T845.3-2004以及国家标准GB6587《电子测量仪器环境试验总纲》及GB6593《电子仪器质量检定规则》的要求。

测量变压器直流电阻时，选用直阻仪的电流既不能过大，也不能过小，选用的原则是尽量使铁芯达到饱和，又不因通过电流引起绕组发热而使电阻发生器变化。

那么，如何选择合适电流大小的直阻仪？本文将为大家介绍几个计算公式，详细为大家讲解，如何确定直流电阻测量的电流值。

由于近代变压器所用的电工钢片质量比过去提高很多，变压器的空载电流减小很快，通常使用2%~10%变压器额定电流来测量变压器直流电阻，就可以使铁心饱和，较小的百分数用于大容量变压器，较大的百分数用于小容量变压器。

变压器绕组中通过额定电压时的交流空载电流时，铁心中会有额定磁通密度Bn，此时铁心的磁导率μ将是比较低的。

测量直流电阻时，需要使铁心中磁密大于Bn，使铁心的碓导率μ变为更低，以减少电路的时间常数和反电动势dLi/dt，缩短稳定时间。

因此测量直流电阻时的直流电流应至少是I＝k√2i0In÷100式中k——常数＞1i0——交流额定频率，额定电压下空载电流百分值（%）In——被测绕组的额定电流（A）式中常数√2是直流电流等效于交流电流的幅值。

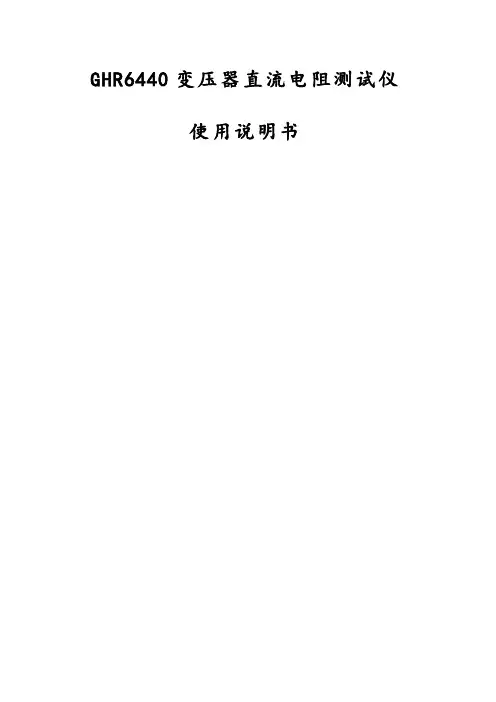

GHR6440变压器直流电阻测试仪使用说明书目录一、主要特点┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 2二、主要技术指标及使用条件┉┉┉┉┉┉┉┉┉┉┉┉ 2三、面板功能介绍┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 3四、仪器接线┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 4五、使用说明┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 41、开机画面┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 42、主菜单┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 43、直阻测试┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 53.1、参数设置┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 53.2、三相变压器测试┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 53.2.1、测试方案选择┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 53.2.2、测试过程┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 61）、高、中压绕组单相测试┉┉┉┉┉┉┉┉┉┉┉┉ 62）、高、中压绕组三相测试┉┉┉┉┉┉┉┉┉┉┉┉ 83）、低压绕组测试┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 93.3、单相变压器测试┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 104、温升试验┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 105、数据存取┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 116、高压消磁┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 117、时钟设置┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 128、厂家设置┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 12六、操作注意事项┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 13七、售后服务┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉ 13变压器直流电阻测试仪变压器直流电阻测试仪是集助磁法测试、三相测试和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。

一、主要特点⚫一次将高、低压电流电位测试线全部接到变压器上，测试过程中不用再倒测试线；⚫对于星型接法的绕组测试，仪器可以采取三相同时测试的方式测试A0、B0、C0相的电阻，节省测试时间；⚫三相五柱低压内部角接的变压器低压测试时，仪器内部采用自动助磁的方法，比直接用大电流测试速度快；⚫显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡度，还可以打印折算到额定温度下的阻值；⚫三相测试时先测试A0的数据，再三相同时测试，解决了三相同时测试中性点引出线电阻不能测试的问题，测试数据更接近单相测试值；⚫具有完善的反电势保护功能；⚫仪器内部可以永久存储测试数据200条（可扩展），还可以使用优盘存储数据方便用户导入电脑处理；⚫仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。

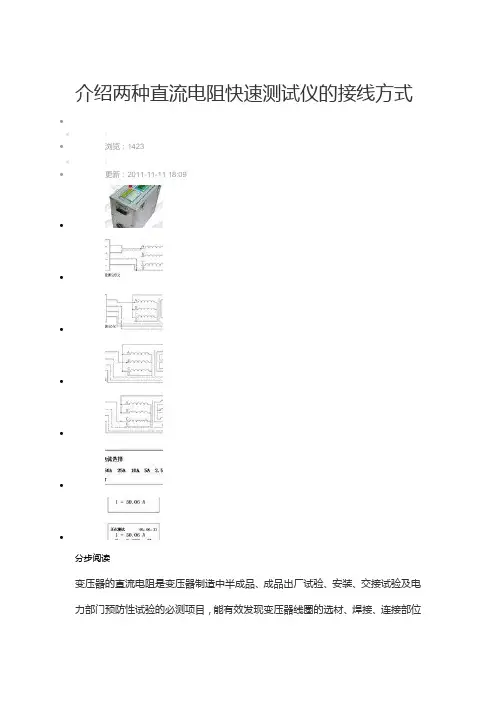

介绍两种直流电阻快速测试仪的接线方式••|•浏览：1423•|•更新：2011-11-11 18:09•••••••分步阅读变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

HTZZ-50A直流电阻快速测试仪采用全新电源技术，整机由单片机控制，自动完成自检、数据处理、显示、打印等功能，具有自动放电和放电指示功能。

仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

以下将介绍两种接线方式方便你实现变压器直阻的快速测量。

技术参数1. 1 输出电流50A、25A、10A、5A、2.5A 测量范围50A：100μΩ～400mΩ25A：250μΩ～800mΩ10A：500μΩ～2Ω5A：1mΩ～4Ω2.5A：2mΩ～8Ω分辨率0.1μΩ测量精度±(0.2%读数+2字)外形尺寸390mm×235mm×245mm仪器重量12kgEND步骤/方法1. 1接线：把被测试品通过专用电缆与本机的测试接线柱连接，连接牢固，同时把地线接好。

2. 2A、直接测量接线。

见图一图一直接测量接线方法3. 3B、助磁法接线见图三～五（适用于Y（N）-d-11联接组别）。

图二测量低压Rac的接线方法4. 4 图三测量低压Rba的接线方法5. 56. 6 图四测量低压Rcb的接线方法7.7电流选择：打开电源开关（开关上I为开，O为关）同时显示屏上会显示电流值20A被箭头选中，这时可通过选择键对所测试品预置电流进行选择，每按一下选择键，显示屏的箭头会指向各电流值，2.5A、5A、10A、25A、50A。

选择电流是预置电流，如果负载大电流达不到稳流状态，仪器会做出判断提示超出量程范围，或一直在充电状态。

8.8测试：当选择好电流后，按下确认键，就开始测试，表头同时指示所选电流值。

变压器直流电阻测试方法一、测试仪器及准备工作1.直流电阻测试仪：用于测试变压器的直流电阻值。

2.变压器绝缘油温度计：用于测量变压器绝缘油的温度。

3.导线：用于连接测试仪器和被测变压器。

4.万用表：用于测试仪器电源电压。

二、测试步骤1.准备工作（1）检查变压器绕组的连接是否正确，检查变压器接地线圈的连接线是否牢固。

（2）检查测试仪器的电源电压是否正常。

（3）将直流电阻测试仪的正负电源引线分别与测试仪的正负电源接线端相连接。

2.测试前准备（1）测量变压器绕组接地线圈的电阻时，需将变压器油温加热到测试温度，通常为20℃，具体可以参考变压器的额定温度。

（2）检查变压器的油温是否已达到测试温度。

（3）将测试仪器的正负测试线分别连接到被测变压器绕组接地线圈的两端。

（4）调整测试仪器设置，将其切换到直流电阻测量模式。

3.测试过程（1）测试前应先将测试仪器进行校准，确保测试结果的准确性。

（2）按下测试仪器上的测试按钮，开始进行直流电阻测量。

（3）测试时要记录测试仪器的读数，一般需要多次测试，取平均值作为最终结果。

（4）测试完成后，关闭测试仪器，断开测试仪器与变压器的连接。

4.测试结果的判断（1）根据测试结果判断变压器绕组接地线圈的导体质量和绝缘状况。

（2）如果测试结果符合标准要求，表明变压器绕组导体良好，绝缘状况良好。

（3）如果测试结果偏高，可能表示绕组导体存在断股、接处不良等问题，需要进一步检修。

（4）如果测试结果偏低，可能表示绕组存在接地、绝缘击穿等问题，需要进一步维修或更换。

总结：变压器直流电阻测试是变压器绕组接地线圈的重要性能指标之一、通过使用直流电阻测试仪器，可以对变压器绕组的导体质量和绝缘状况进行准确评估。

在测试之前需要进行必要的准备工作，并在测试过程中按照严格的步骤进行操作。

最终的测试结果将帮助工程师评估变压器接地线圈的质量，以及确定是否需要进一步的维修或更换。
