散热器的安装方法
散热器的安装方法通常包括以下几个步骤：
1. 准备工作：首先确定散热器的位置，确保周围空间足够用于安装，同时需要对墙壁或地面进行准确测量，以确定散热器的安装位置。
2. 找到支撑点：根据散热器的尺寸和重量，在安装位置上找到合适的支撑点。
可以使用墙壁上的螺丝孔或者钢结构等固定物作为支撑点。
3. 固定固定架：将散热器的固定架无损装配在支撑点上，确保固定架与支撑点紧密连接，固定结构稳固。
4. 连接散热器与管道：将散热器与管道进行连接，通常是使用管道连接器或螺纹进行连接。
确保连接紧固并无渗漏。
5. 连接电源：如果散热器需要电源供电，将电源线连接到散热器上，并确保电源线接地良好。
6. 测试：将散热器正常启动，检查散热器是否正常工作，确保无渗漏和电气故障。
7. 清洁和维护：定期清洁散热器表面的灰尘和杂质，避免影响散热效果。
同时，定期检查散热器的固定架和连接管道是否松动，需要及时修复。
请注意，在进行散热器安装之前，建议先阅读安装手册并遵循制造商的安装说明。
如果您不具备相关经验，最好找专业人士或技术人员进行安装。

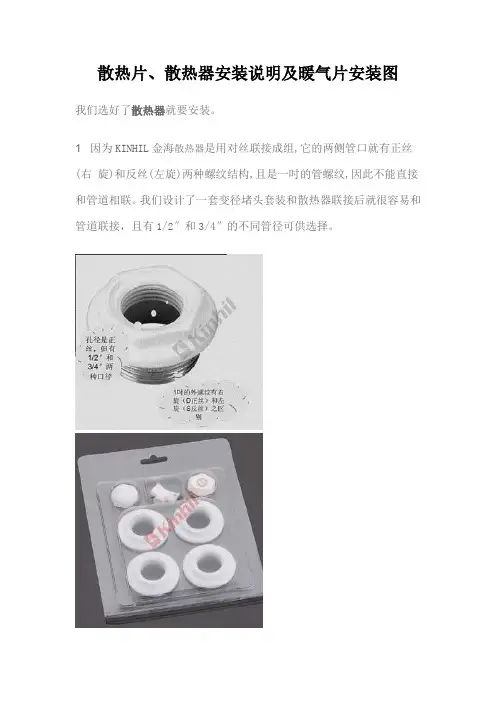

散热片、散热器安装说明及暖气片安装图
我们选好了散热器就要安装。
1 因为KINHIL金海散热器是用对丝联接成组,它的两侧管口就有正丝(右旋)和反丝(左旋)两种螺纹结构,且是一吋的管螺纹,因此不能直接和管道相联。
我们设计了一套变径堵头套装和散热器联接后就很容易和管道联接，且有1/2″和3/4″的不同管径可供选择。
2 变径堵头套装里面装有2个外螺纹右旋（D正丝）变径堵头和2
个左旋（S反丝）变径堵头；1个排气阀和一个堵头。
一组散热器只要1 套变径堵头套装件即可。
在选用变径堵头套装件时，切勿忘记选择和管道阀门相配匹的口径规格，即1/2″或3/4 ″。
在散热器上，我们面向散热器正面，右侧的上下两孔是右旋（D
正丝），用堵头上有D字的堵头；左侧的上下两孔是左旋（S正丝），用堵头上有S字的堵头。
3 金海散热器属挂壁式的，因此，每组散热器还必须配备有2~6个挂钩，具体数量视散热器中心距和片数而定。

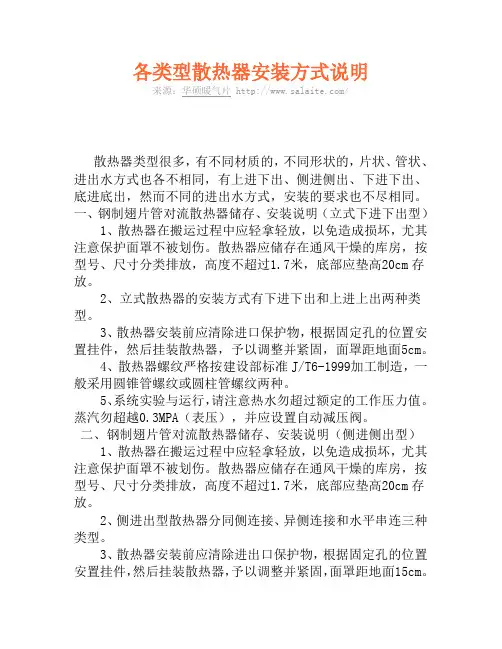

各类型散热器安装方式说明来源：华硕暖气片 /散热器类型很多，有不同材质的，不同形状的，片状、管状、进出水方式也各不相同，有上进下出、侧进侧出、下进下出、底进底出，然而不同的进出水方式，安装的要求也不尽相同。
一、钢制翅片管对流散热器储存、安装说明（立式下进下出型）1、散热器在搬运过程中应轻拿轻放，以免造成损坏，尤其注意保护面罩不被划伤。
散热器应储存在通风干燥的库房，按型号、尺寸分类排放，高度不超过1.7米，底部应垫高20cm存放。
2、立式散热器的安装方式有下进下出和上进上出两种类型。
3、散热器安装前应清除进口保护物，根据固定孔的位置安置挂件，然后挂装散热器，予以调整并紧固，面罩距地面5cm。
4、散热器螺纹严格按建设部标准J/T6-1999加工制造，一般采用圆锥管螺纹或圆柱管螺纹两种。
5、系统实验与运行，请注意热水勿超过额定的工作压力值。
蒸汽勿超越0.3MPA（表压），并应设置自动减压阀。
二、钢制翅片管对流散热器储存、安装说明（侧进侧出型）1、散热器在搬运过程中应轻拿轻放，以免造成损坏，尤其注意保护面罩不被划伤。
散热器应储存在通风干燥的库房，按型号、尺寸分类排放，高度不超过1.7米，底部应垫高20cm存放。
2、侧进出型散热器分同侧连接、异侧连接和水平串连三种类型。
3、散热器安装前应清除进出口保护物，根据固定孔的位置安置挂件，然后挂装散热器，予以调整并紧固，面罩距地面15cm。
般采用圆锥管螺纹或圆柱管螺纹两种。
5、系统实验与运行，请注意热水勿超过额定的工作压力值。
蒸汽勿超越0.3MPA（表压），并应设置自动减压阀。
三、铜管铝片散热器储存、安装说明（立式下进上出型）1、散热器在搬运过程中应轻拿轻放，以免造成损坏，尤其注意保护面罩不被划伤。
散热器应储存在通风干燥的库房，按型号、尺寸分类排放，高度不超过1.5米，底部应垫高20cm存放。
2、立式散热器的安装方式有下进下出和上进上出两种类型。
3、立式散热器安装前应清除进出口保护物，根据固定孔的位置安置挂件，然后挂装散热器，予以调整并紧固，面罩距地面5cm。

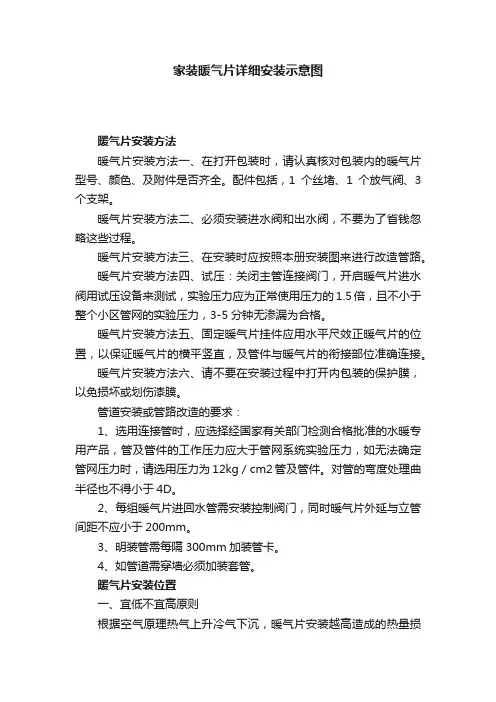

家装暖气片详细安装示意图暖气片安装方法暖气片安装方法一、在打开包装时，请认真核对包装内的暖气片型号、颜色、及附件是否齐全。
配件包括，1个丝堵、1个放气阀、3个支架。
暖气片安装方法二、必须安装进水阀和出水阀，不要为了省钱忽略这些过程。
暖气片安装方法三、在安装时应按照本册安装图来进行改造管路。
暖气片安装方法四、试压：关闭主管连接阀门，开启暖气片进水阀用试压设备来测试，实验压力应为正常使用压力的1.5倍，且不小于整个小区管网的实验压力，3-5分钟无渗漏为合格。
暖气片安装方法五、固定暖气片挂件应用水平尺效正暖气片的位置，以保证暖气片的横平竖直，及管件与暖气片的衔接部位准确连接。
暖气片安装方法六、请不要在安装过程中打开内包装的保护膜，以免损坏或划伤漆膜。
管道安装或管路改造的要求：1、选用连接管时，应选择经国家有关部门检测合格批准的水暖专用产品，管及管件的工作压力应大于管网系统实验压力，如无法确定管网压力时，请选用压力为12kg／cm2管及管件。
对管的弯度处理曲半径也不得小于4D。
2、每组暖气片进回水管需安装控制阀门，同时暖气片外延与立管间距不应小于200mm。
3、明装管需每隔300mm加装管卡。
4、如管道需穿墙必须加装套管。
暖气片安装位置一、宜低不宜高原则根据空气原理热气上升冷气下沉，暖气片安装越高造成的热量损失就越大，由于热量都是从暖气片上散发出来的，所以在选择位置时，既要考虑对流问题，又要考虑加热冷空气的问题。
70%对流热+30%辐射热，近乎完美的焊接距离和最佳的对流加热器体积设计，使雅克菲（AIRFEL系列）板式散热器拥有最佳的热输出率。
一般情况下，暖气片都应该安装在窗台下面，因为暖气片接近地面，既能使室内的空气发生对流，保持室温的均衡，又能使从窗户缝里钻进来的空气加热，起到防冷的作用。
二、窗户下优先原则暖气片安装位置置于窗下是不影响家俱的摆放，是能够有效阻隔冷空气进入给人造成的不适感。
不过具体的安装位置还要考虑客户家的具体格局等。
