云计算VLAN及IP规划

网络IP地址及VLAN规划大型项目网络IP地址及VLAN规划第一部分、项目背景大部分企业网络均包含以下几个部分，用户接入模块（AGG），数据中心模块（DC），企业外联模块（EXT），呼叫中心模块（CC），以及园区核心（EC），当然，依据网络的不同需要，可能还会包括其它模块或者减掉相关的模块，下面是针对各个模块的具体说明一、企业核心该部分是企业中最为关键的部分，有线网络流量，无线网络流量，以及语音，业务流量等均通过企业核心交换机进行交换，下图是一个由四个核心组成的企业核心网络以及各个模块与企业核心的互联关系。

二、数据中心（DC）数据中心是企业的灵魂，企业通过数据中心对外提供业务，并为企业自身的运转提供支撑，企业的门户网站，数据库，资料库等均放置在数据中心，数据中心也是企业相当关键的部分，下图是一个数据中心的示意图。

（注，实际企业中的数据中心还包含了一些其它设备，如防火墙，负载平衡设备等）三、呼叫中心（CC）呼叫中心是企业中支撑VOIP与视频会议等的核心组件，完整的呼叫中心包括，呼叫管理器，语音网关等，其IP地址的规划也包括了IPPHONE所使用的IP 地址段。

四、用户接入区（AGG）网络结构用户接入区用于提供用户接入，是通常企业中IP占用最多的部分五、外联区域网络结构外联区是企业同企业分支机构或者业务合作伙伴进行互联的模块，此模块的设计与规划参考网络互联设计第二部分、IP/VLAN规划的考虑一、选取合适的IP地址段根据网络规模选取恰当的私网IP段二、采用第二层交换或者第三层路由众所周知，第二层交换具备交换速度快，能够得到极高的转发效率，但会带来网络广播风暴，二层环路等一系列隐患，第三层路由采用IP地址作为标识，交换时速度慢，但没有广播风暴，环路等隐患并且第三层路由的扩展性也远远高与二层交换。

因此如何权衡第二层交换与第三层路由是一个问题在本文的规划中，IP/VLAN的考虑如下表模块采用方法接入模块（用户接入与数据中心）二层交换汇聚－核心三层路由核心三、四层交换接入模块采用二层交换的好处在于，可以通过某些技术，使得服务器与接入用户获得访问INTERNET或者提供业务的连续性。

局域网地址、VLAN规划及网络设备配置规范为加强网络的维护管理，便于日常维护生产操作的统一性，保证网络通信全程协调的统一性，本规范对省公司局域网的相关资源分配和设备配置操作的命名实行全网统一。

所涉及的编号规则定义了在配置局域网设备时，写入设备的在局域网设备范围内的唯一标识，便于网络维护人员在日常维护和故障处理过程中，能够清晰方便地定位设备、端口等对象。

供参考！1 IP地址规划省公司地址分配范围10.112.32.0～10.112.63.0，共32个C类地址。

现分配如下：10.112.32.0~10.112.39.0，共8个C类地址，用于网络设备管理及网络设备互连，从10.112.33.0开始往后进行分配。

保留32网段。

10.112.40.0~10.112.55.0，共16个C类地址，用于普通用户，从10.112.40.0开始往后进行分配。

10.112.56.0~10.112.63.0，共8个C类地址，用于服务器区，从10.112.63.0开始往前进行分配。

管理及相关地址从10.112.56.0开始划分。

对外部用户映射地址，改为10.112.61.0网段。

2 VLAN规划省公司局域网VLAN规划如下：VLAN 1－39 保留。

VLAN 40－49 电网公司局域网网络设备管理Vlan50－149 设备互连⏹Vlan50－79 核心区设备互连VLAN，Vlan50-69保留给Context⏹Vlan80－109 外联单位及Internet区互连VLAN，Vlan80-99保留给Context⏹Vlan110－129 数据中心区设备互连VLANVlan 150－199 电网公司局域网用户vlanVlan 200－249 电网公司服务器vlan3 新vlan及ip对照表4 设备命名和配置规范4.1 设备命名规范设备命名格式：hostname 公司名缩写-机房缩写-设备类型-设备型号-设备编号说明：1.原则上字母采用大写，两端和中间没有任何空格，采用定长命名。

公司搭建VLAN网络要如何规划设置呢？
首先梳理一下题注的问题，两个独立的厂区合并，一个厂区200台电脑，使用192.168.1.0的网段；另一个厂区170台电脑，使用192.168.2.0的网段，在不改变现有IP的情况下，如何组网。

为了尽量减少操作，不影响现有的业务，建议通过划分VLAN的方式组网。

厂区一，200多台终端，使用192.168.1.0的网段，化为VLAN 100，子网掩码255.255.255.0，网关地址（同样也是VLANIF 100接口地址）192.168.1.1。

厂区二，170多台终端，使用192.168.2.0的网段，划分VLAN 200，子网掩码255.255.255.0，网关地址（VLANIF 200的接口地址），192.168.2.1。

不同VLAN之间互通最好使用三层交换机，数据交换效果比较高。

如果使用路由器，需要划分子接口，将VLAN的接口地址(不同网段的网关地址）配置到子接口，通过单臂路由的方式，实现不同VLAN之间的互通。

总之，通过VLAN组建企业网，通常根据不同部门或者地域划分不同的VLAN，方便同一部门或者同一区域的传输文件。

不同VLAN 之间的互通最好使用三层交换机，如果使用路由器需要通过单臂路由的方式。

在划分VLAN时，VLAN与地址段一一对应，统筹考虑。

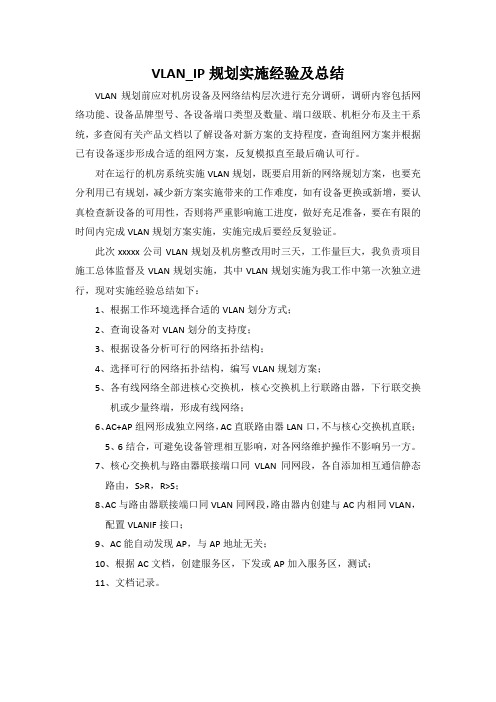

VLAN_IP规划实施经验及总结VLAN规划前应对机房设备及网络结构层次进行充分调研，调研内容包括网络功能、设备品牌型号、各设备端口类型及数量、端口级联、机柜分布及主干系统，多查阅有关产品文档以了解设备对新方案的支持程度，查询组网方案并根据已有设备逐步形成合适的组网方案，反复模拟直至最后确认可行。

对在运行的机房系统实施VLAN规划，既要启用新的网络规划方案，也要充分利用已有规划，减少新方案实施带来的工作难度，如有设备更换或新增，要认真检查新设备的可用性，否则将严重影响施工进度，做好充足准备，要在有限的时间内完成VLAN规划方案实施，实施完成后要经反复验证。

此次xxxxx公司VLAN规划及机房整改用时三天，工作量巨大，我负责项目施工总体监督及VLAN规划实施，其中VLAN规划实施为我工作中第一次独立进行，现对实施经验总结如下：1、根据工作环境选择合适的VLAN划分方式；2、查询设备对VLAN划分的支持度；3、根据设备分析可行的网络拓扑结构；4、选择可行的网络拓扑结构，编写VLAN规划方案；5、各有线网络全部进核心交换机，核心交换机上行联路由器，下行联交换机或少量终端，形成有线网络；6、AC+AP组网形成独立网络，AC直联路由器LAN口，不与核心交换机直联；5、6结合，可避免设备管理相互影响，对各网络维护操作不影响另一方。

7、核心交换机与路由器联接端口同VLAN同网段，各自添加相互通信静态路由，S>R，R>S；8、AC与路由器联接端口同VLAN同网段，路由器内创建与AC内相同VLAN，配置VLANIF接口；9、AC能自动发现AP，与AP地址无关；10、根据AC文档，创建服务区，下发或AP加入服务区，测试；11、文档记录。

5、IP地址与VLAN规划随着校园网规模的不断扩大，用户不断增加，网络应用也不断增长，网络变得越来越拥挤。

冲突不断产生，管理难度日益加大。

为了有效地提高网络管理的灵活性，提高网络效率和网络安全性，一个合理的VLAN规划给网络的管理更加有效。

校园网目前的电脑数目已经上千台了。

如果把这个庞大的网络作为一个VLAN，那么校园网的网络性能和安全性就会大大的降低，而且会产生网络风暴使网络瘫痪。

因此，对这个庞大的校园网进行规划，把它划分为若干个VLAN，这样可以提高校园网的网络性能和安全性，防止网络风暴。

5.1 校园网IP地址的分配原则IP地址空间分配，要与网络拓扑层次结构相适应，既要有效地利用地址空间，又要体现出网络的可扩展性和灵活性，同时要能满足路由协议的要求，以便子网络中的路由聚类，减少路由器中路由表的长度，减少对路由器CPU、内存的消耗，提高路由算法的效率，加快路由变化的收敛速度，同时还要考虑到网络地址的可管理性，具体分配时要遵循以下原则：1）唯一性：一个IP网络中不能有两个主机采用相同IP地址；2）简单性：地址分配应简单易于管理，降低网络扩展的复杂性，简化路由表项；3）连续性：连续地址在层次结构网络中易于进行路由表聚类，大大缩减路由表，提高路由算法的效率；4）可扩展性：地址分配在每一层次上都要留有余量，在网络规模扩展时能保证地址聚合所需的连续性；5）灵活性：地址分配应具有灵活性，以满足多种路由策略的优化，充分利用地址空间。

5.2地址分配页脚内容1地址分配是路由优化的重要组成,宽带网中除网络节点外，连接的主机采用保留地址(192.168.0.0/24)，地址按区域划分。

（1）采用保留地址的特点：②仅在网络节点，及网络上对Internet提供服务的服务器使用静态分配的合法IP地址；临时接入的主机和用户，由NAT系统分配合法IP地址，共享少量IP地址。

③采用保留地址的主机不能直接被Internet访问，系统安全性较好。

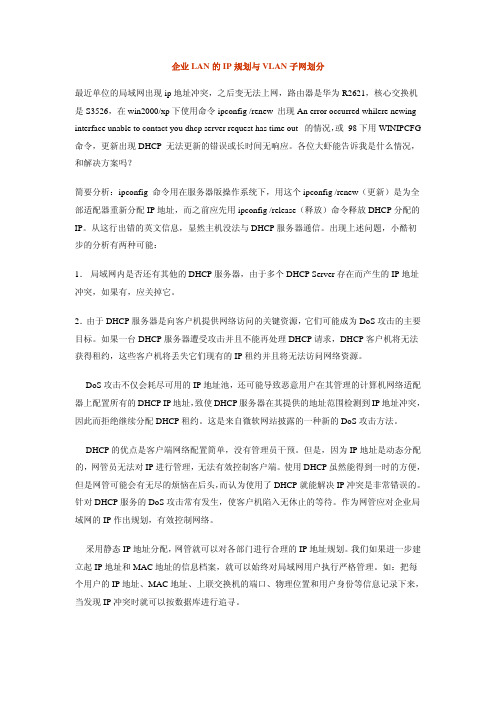

企业LAN的IP规划与VLAN子网划分最近单位的局域网出现ip地址冲突，之后变无法上网，路由器是华为R2621，核心交换机是S3526，在win2000/xp下使用命令ipconfig /renew 出现An error occurred whilere newing interface unable to contact you dhcp server request has time out 的情况，或 98下用WINIPCFG 命令，更新出现DHCP 无法更新的错误或长时间无响应。

各位大虾能告诉我是什么情况，和解决方案吗？简要分析：ipconfig 命令用在服务器版操作系统下，用这个ipconfig /renew（更新）是为全部适配器重新分配IP地址，而之前应先用ipconfig /release（释放）命令释放DHCP分配的IP。

从这行出错的英文信息，显然主机没法与DHCP服务器通信。

出现上述问题，小酷初步的分析有两种可能：1．局域网内是否还有其他的DHCP服务器，由于多个DHCP Server存在而产生的IP地址冲突，如果有，应关掉它。

2．由于DHCP服务器是向客户机提供网络访问的关键资源，它们可能成为DoS攻击的主要目标。

如果一台DHCP服务器遭受攻击并且不能再处理DHCP请求，DHCP客户机将无法获得租约，这些客户机将丢失它们现有的IP租约并且将无法访问网络资源。

DoS攻击不仅会耗尽可用的IP地址池，还可能导致恶意用户在其管理的计算机网络适配器上配置所有的DHCP IP地址，致使DHCP服务器在其提供的地址范围检测到IP地址冲突，因此而拒绝继续分配DHCP租约。

这是来自微软网站披露的一种新的DoS攻击方法。

DHCP的优点是客户端网络配置简单，没有管理员干预。

但是，因为IP地址是动态分配的，网管员无法对IP进行管理，无法有效控制客户端。

使用DHCP虽然能得到一时的方便，但是网管可能会有无尽的烦恼在后头，而认为使用了DHCP就能解决IP冲突是非常错误的。

云计算数据中心网络建设方案设计在当今数字化的时代，云计算已经成为企业和组织实现高效计算、存储和数据处理的关键技术。

而云计算数据中心网络作为云计算的基础设施，其建设方案的设计至关重要。

一个良好的云计算数据中心网络能够提供高带宽、低延迟、高可靠性和安全性，以满足日益增长的业务需求。

一、需求分析在设计云计算数据中心网络之前，我们首先需要对业务需求进行详细的分析。

这包括预估未来的数据流量增长、业务应用的类型和性能要求、用户的分布和访问模式等。

例如，如果数据中心主要承载大规模的视频流媒体服务，那么就需要高带宽和低延迟的网络来确保流畅的播放体验；如果是面向金融交易等对安全性和可靠性要求极高的业务，网络的容错能力和数据加密机制就显得尤为重要。

同时，还需要考虑数据中心的规模和扩展性。

随着业务的发展，数据中心可能需要不断扩充服务器和存储设备，网络架构应该能够轻松支持这种扩展，避免出现性能瓶颈或架构的重大调整。

二、网络拓扑结构选择常见的云计算数据中心网络拓扑结构有三层架构（核心层、汇聚层和接入层）和叶脊架构（LeafSpine）。

三层架构是传统的数据中心网络架构，核心层负责高速数据交换，汇聚层连接核心层和接入层，接入层则连接服务器和存储设备。

这种架构相对成熟，成本较低，但在面对大规模数据流量和复杂的业务需求时，可能会出现性能瓶颈和扩展性问题。

叶脊架构则是近年来兴起的一种架构，它由叶交换机（Leaf Switch）和脊交换机（Spine Switch）组成。

叶交换机直接连接服务器和存储设备，脊交换机则负责叶交换机之间的高速连接。

这种架构具有更高的带宽、更低的延迟和更好的扩展性，适合大规模的云计算数据中心。

在实际选择时，需要根据数据中心的规模、业务需求和预算等因素进行综合考虑。

对于中小型数据中心，三层架构可能是一个经济实惠的选择；而对于大型或超大型数据中心，叶脊架构则更能满足性能和扩展性的要求。

三、网络设备选型网络设备的选型直接影响到网络的性能和可靠性。

IP地址规划方案标题：IP地址规划方案引言概述：IP地址规划是网络规划中至关重要的一环，合理的IP地址规划方案可以有效地提高网络管理的效率和安全性。

在设计IP地址规划方案时，需要考虑网络规模、设备分布、子网划分等因素，以确保网络运行稳定和高效。

一、网络规模确定1.1 确定网络中设备数量：首先需要统计网络中所有设备的数量，包括计算机、服务器、打印机、路由器、交换机等，以确定网络规模。

1.2 考虑未来扩展：在确定网络规模时，还需要考虑未来网络的扩展规模，以确保IP地址规划方案具有一定的扩展性。

1.3 划分网络区域：根据网络规模确定网络区域划分，可以将网络划分为不同的子网，便于管理和控制。

二、设备分布分析2.1 考虑设备位置：根据设备的位置分布，可以将网络划分为不同的子网，以减少广播域和提高网络性能。

2.2 考虑设备类型：不同类型的设备可能需要不同的IP地址规划方案，例如服务器可能需要固定IP地址，而挪移设备可能采用动态分配IP地址。

2.3 考虑网络流量：根据设备的网络流量需求，可以合理分配IP地址，避免网络拥堵和性能下降。

三、子网划分方案3.1 划分主干网和分支网：根据网络拓扑结构，可以将网络划分为主干网和分支网，以提高网络传输效率。

3.2 划分VLAN：对于大型企业网络，可以采用VLAN技术将网络划分为不同的虚拟局域网，提高网络安全性和管理效率。

3.3 划份子网：根据网络规模和设备分布，可以合理划份子网，以提高网络管理的灵便性和效率。

四、IP地址分配方案4.1 静态IP地址分配：对于关键设备和服务器，可以采用静态IP地址分配，以确保设备的惟一性和稳定性。

4.2 动态IP地址分配：对于普通用户设备和挪移设备，可以采用动态IP地址分配，以减少管理成本和提高网络灵便性。

4.3 IP地址管理工具：可以使用IP地址管理工具对IP地址进行统一管理和监控，以提高网络管理的效率和安全性。

五、安全性考虑5.1 访问控制：可以通过访问控制列表（ACL）对网络流量进行控制，限制非法访问和攻击。

云计算中的网络隔离与安全技术随着云计算的不断发展，越来越多的企业和个人开始将自己的数据和应用迁移到云上。

然而，与此同时，网络隔离和安全成为了云计算中的重要议题。

本文将探讨云计算中的网络隔离与安全技术，以及如何有效保护云上的数据和应用。

一、云计算中的网络隔离技术1. 虚拟局域网（Virtual LAN，VLAN）技术VLAN技术可以将一个物理网络划分为若干个虚拟网络，不同虚拟网络之间相互隔离，实现网络资源的有效分配和管理。

在云计算中，运用VLAN技术可以将不同用户或组织的数据和应用隔离开来，防止未经授权的访问。

2. 隧道技术隧道技术通过在云中创建虚拟的专用通道，将不同云主机之间的通信进行隔离。

它可以将公网的数据包封装在安全的隧道中传输，从而保证数据的安全性和隐私性。

3. 安全组（Security Group）安全组是云平台提供的一种网络访问控制方法，通过定义访问策略、配置入口规则和出口规则等方式，对虚拟机实例进行网络隔离和访问控制。

安全组可以基于用户需求，对不同的虚拟机实例进行不同的隔离和访问权限控制。

二、云计算中的网络安全技术1. 防火墙（Firewall）技术防火墙是云计算中最重要也是最常用的网络安全技术之一。

通过设置防火墙规则，可以对进出云环境的网络流量进行检查和控制，阻止不符合规则的流量进入云环境，从而保护云上的数据和应用不受未经授权的访问和攻击。

2. 入侵检测与防御系统（Intrusion Detection and Prevention System，IDPS）IDPS可以对云环境中的网络流量进行实时监控和分析，识别潜在的入侵行为，并自动采取相应的防御措施。

通过使用IDPS，可以提高云计算环境的安全性，减少潜在的安全风险。

3. 数据加密技术数据加密技术可以对云计算中的数据进行加密，有效保护数据的机密性和完整性。

在数据传输和存储过程中，使用相关的加密算法和密钥管理机制，将数据加密后再进行传输和存储，即使被未经授权的用户获取到数据，也无法解密和使用。
