建筑施工技术大全ppt课件

●制度体系： —做到“覆盖全面、重点突出、针对性强，有操作性、细化严禁、管用有效。 ●经济体系： —管理制度、使用计划、投入到位、监督把关。 ●标准体系： —有一套国家、行业、总指的安全文明标准。
四、确保安全生产的防范措施
（一）防范事故的一般原则 1. 屏障的原则：封闭管理、安全防护、安全隔离 2. 时间防护原则：防范安全的时段性、时效性 3. 个人防护原则：自我防护、自我控制、自我安全 4. 距离防护的原则：按照规定保持与危险源的距离 5. 替作业者的原则：利用高科技手段代替人的工作
*
9. 施工现场临边、临空及所有可能导致物件 坠落的洞口都用采取密封措施。 10. 操作人员进入高空作业、起重 作业、打桩作业等有物体坠落的施工现场， 必须按要求正确使用安全防护用品。 11. 高处作业严禁相互和上下抛掷。 12. 吊运的各种材料应采取牢固捆 扎措施，易散物件应放进专用容器内进 行吊运。
◆ 高处作业 在坠落高度基本面2m 以上（含2m），有可能坠 落的作业处进行的作业。
◆ 高处坠落事故 操作人员在高处作业 中发生的坠落事故即为高 处坠落事故。
3.京沪高速铁路施工 可能发生高空坠物的严重性
● 80.4%的桥梁，上部结构作业形式多为高空坠物。 ● 机械化程度高，吊装或在机械上高空坠物机率高。 ● 跨通航大江、大河桥梁多，坠物后果不堪设想。 ● 跨高等级公路桥梁多，坠物后造成恶劣影响。 ● 跨既有铁路施工，坠物后严重影响铁路运输。 ● 在城镇施工，人员车辆密集，坠物伤害后果严重。
*
大量事故原因证明，单纯由于物的不安全状态或者人的不安全行为导致事故的情况并不多见，几乎都是由多种因素交织碰撞到一起而形成的。 有资料表明，高处坠落、高空坠物，占工程施工事故总量的83.4%。

(d)
(e)
(f)
图3-29 砖墙组砌形式
(a)一顺一丁 (b)三顺一丁 (c)梅花丁 (d) 全顺 (e) 两平一侧
(f)全丁
3.3.3砖砌体砌筑要求 1、砖基础的砌筑要求 砖基础有带形基础和独立基础，基础下部扩大部分称为 大放脚,大放脚有等高式和不等高式两种。 大放脚一般采用一顺一丁砌法，上下皮垂直灰缝相互错 开60mm。底宽为2砖等高式砖基础大放角转角处分皮砌法如 图3-30所示。 砖每层收进1/4砖长，且在室内地面以下60mm处设20mm厚 水泥砂浆防潮层，严禁用卷材代替防潮层。
（3）砂浆的拌制及使用 1）砂浆现场拌制时，各组分材料应采用重量计量。 2）砂浆应采用机械搅拌，搅拌时间自投料完算起，应为： ①水泥砂浆和水泥混合砂浆，不得少于2min; ②水泥粉煤灰砂浆和掺用外加剂的砂浆，不得少于3min; ③掺用有机塑化剂的砂浆，应为3～5min。 3）砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h 和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在 拌成后2h和3h内使用完毕。
（4）砂浆强度 由边长为7.07cm的正方体试件，经过28d标准养护，测得一 组三块的抗压强度值来评定。砌筑砂浆试块强度验收时，其强度 合格标准必须符合下列规定： 1）同一验收批砂浆试块抗压强度平均值必须大于或等于设 计强度等级所对应的立方体抗压强度； 2）同一验收批砂浆试块抗压强度的最小一组平均值必须大 于或等于设计强度等级所对应的立方体抗压强度的0.75倍； 3）砂浆强度应以标准养护龄期为28d的试块抗压试验结果 为准。
砌筑工程是指以烧结普通砖、多孔砖、硅酸盐类砖、石材 和各类砌块的砌筑，即用砌筑砂浆将砖、石、砌块等砌成所需 形状，如墙、基础等砌体。砖石砌体结构作为一项传统结构， 从古至今，一直被广泛使用，而我国也素有“秦砖汉瓦”之称 ，这种结构具有取材方便、造价低、耐久性、耐火性好，且有 良好的保温隔热性能，但这种结构以手工砌筑为主，劳动强度 大、生产效率低、抗震性能差、烧制粘土砖还大量占用耕地与 农业争用土地，因而开发应用新型墙体材料、改善砌体施工工 艺是砌筑工程改革的重点。

完整最新版课件
4
土的分类
土的名称
一类土 (松软土)
砂、亚砂土，冲积砂土，种植土、泥炭(淤泥)
二类土 亚粘土，潮湿的黄土，夹有碎石、卵石的砂，
(普通土)
种植土、填筑土及亚砂土
开挖方法
能用锹、锄头挖 掘
用锹、锄头挖掘， 少许用镐翻 松
可松性系数
KS
KS′
1.08～1.17 1.01～1.04
1.14～1.28 1.02～1.05
因此，在确定场地设计标高时，应结合现场的具体条件反复进行技
术经济比较，选择其中一个最优的方案。其原则是：
（1）应满足生产工艺和运输的要求；
（2）充分利用地形，分区或分台阶布置，分别确定不同的设计标高；
（3）使挖填平衡，土方量最少；
（4）要有一定泄水坡度(≥2‰)，使能满足排水要求；
（5）要考虑最高洪水位的影响。
所以，当回填土过湿时，应先晒干或掺入干土及其他吸水材料；过干 时，则应洒水进行湿润，尽可能使土壤保持在最佳含水量的范围内。
土的最佳含水量时的最大干密度，可由击实试验取得，也可查经验表 确定。
2.压实功
压实功（指压实工具的重量、碾压遍数或锤落高度、作用时间等）对 压实效果的影响。
3.每层铺土厚度
铺土过厚，下部土体所受压实作用力小于土体本身的粘结力和摩擦力， 土颗粒不能相互移动，无论压实多少遍，填方也不能被压实；铺土过薄， 则下层土体压实次数过多，而受剪切破坏，所以规定了一定的铺土厚度。 最优的铺土厚度应能使填方压实而机械的功耗费最小。
3：根据土的工程特性，又可分出特殊性土，如软土、人工 填土、黄土、膨胀土、红粘土、盐渍土、冻土等。不同的土， 其物理、力学性质也不同，只有充分掌握各类土的特性及其 对施工过程的影响，才能选择正确的施工方法。

1建筑技术发展趋势
天津大学建筑工程学院 张晋元
1.1 工程材料发展新趋势
总趋势
传统材料
新型材料
轻质 高强 高弹性模量 高耐久性
绿色 环保
1.1.1 传统材料的改进
传统墙体材料的改进 ➢限制粘土砖的使用 ➢大力发展砼砌块、空心块材 ➢大力发展用地方材料、工业废料、环保材料等制成的块材。
列入《砌体结构设计规范》GB50003-2011
国外科研人员已配制出C200的混凝土，由于强度太高带来的 脆性问题尚未根本解决
1.1.1 传统材料的改进
混凝土的高强度化、高性能化，成为混凝土技术的重要发展方向 ➢减小截面尺寸 ➢减轻结构自重 ➢降低造价
密实增强复合材料CRC—Compact Reinforced Composite ——1970年代末，第一代，烧结铝矾土骨料，加钢纤维提高 韧性，大于C400
1.1.1 传统材料的改进
高性能钢材
❖高强度等级、超大厚度，低屈强比、低强度高延性、高焊接 性能、耐火性能、耐候性能， ➢1高强度等级钢材和超厚板钢材，满足建筑高层化和大跨距 的发展需求，节约材料，减轻自重； ➢2 低屈强比钢和低强度高延性钢，提高结构的抗震性能 ➢3 高效焊接钢，提高钢材焊接性能，尤其是提高大厚度钢 板的焊接性能； ➢4 耐火结构钢，可节省钢结构耐火被覆成本，提高钢结构 抗火性能； ➢5 耐候钢，提高钢结构的防腐涂装和耐久性能。
转换大梁布置钢绞线束, 每束30×1/2inch，张拉 力取抗拉强度的75%， 即4140kN。
工程案例2—日本I.B.M.大楼转换大梁施工
施工流程
分阶段张拉钢绞线束 转换梁混凝土浇注 转换梁钢桁架施工
工程案例2—日本I.B.M.大楼转换大梁施工

建筑施工图识读技巧
建筑施工图基本知识
图纸会审与交底
介绍建筑施工图的基本组成、图示方 法和标注规范等。
强调图纸会审和交底的重要性，介绍 会审和交底的程序和内容，以确保施 工过程中的准确性和高效性。
识读方法与步骤
详细阐述建筑施工图的识读方法和步 骤，包括总平面图、平面图、立面图、 剖面图等各类图纸的识读要点。
符合规范要求。
混凝土制备、运输和浇筑注意事项
制备要求
选用合格原材料，严格控制配合比，确保混凝土强度、和易性等 性能满足设计要求。
运输管理
采用合适的运输工具和方式，保持混凝土均匀性，避免离析和漏 浆现象。
浇筑要点
浇筑前检查模板、钢筋等是否符合要求，控制浇筑速度和分层厚 度，及时振捣密实并处理施工缝。
卫生间、厨房等室内空间防水做法
地面防水
采用聚合物水泥防水涂料或聚氨酯防水涂料，地面应清理 干净并保持干燥，涂刷2-3遍，涂层厚度应达到设计要求。
墙面防水 采用聚合物水泥防水砂浆或聚合物水泥防水涂料，墙面应 清理干净并保持干燥，分层涂刷或喷涂，确保涂层厚度均 匀、无漏涂。
管线穿越楼板防水 在管线穿越楼板处应设置套管，套管与楼板之间应采用密 封材料嵌填密实，并在套管上涂刷防水涂料。
天棚吊顶装饰材料及施工方法
测量放线
根据设计图纸测量并放出吊顶控制线。
安装龙骨
按照规范安装轻钢龙骨或木龙骨，确保龙骨平整牢固。
天棚吊顶装饰材料及施工方法
安装石膏板或矿棉板
在龙骨上安装石膏板或矿棉板，注意保持板面平整、缝 隙均匀。
处理收口和检修口
对吊顶收口和检修口进行处理，保持整体美观整洁。
THANKS
感谢观看
弹线定位

• 基础的组砌（见第四章详细介绍） • 柱的组砌（见下图十八） • 空心砖墙组砌（见下图十九）
性进行复验；砂的质量、含泥量、强度要求；石灰膏质量 • 现场施工要求
建筑施工技术
返回
井字架
• 在垂直运输过程中，井字架的特点是稳定性好， 运输量大，可以搭设较大的高度，是施工中最常 用、最简便的垂直运输设施。
• 除用型钢或钢管加工的定型井架外，还有用脚手 架材料搭设而成的井架。
• 井架多为单孔井架，但也可构成两孔或多孔井架。 • 下图一为角钢井架
图 十 一
建筑施工技术
图 十 二
建筑施工技术
图 十 三
建筑施工技术
• 门式脚手架搭设前应进行施工设计
➢ 门架垂直于墙面，立杆离墙净距≤150mm，内外两侧应设 交叉支撑，沿高度设置连续水平梁架。
➢ 顶层门架的上部，连墙杆设置层必须设置连续水平梁架。
➢ 转角处、端部及间断处的一个跨距范围内应每步一设水平 梁架。
垂直运输设施是指担负垂直输送材料和施工人员上下的机械 设备和设施。在砌筑施工过程中，各种材料(砖、砂浆)、工 具(脚手架、脚手板)及各层楼板安装时，垂直运输量较大， 都需要用垂直运输机具来完成。目前，砌筑工程中常用的垂 直运输设施有塔式起重机、井字架、龙门架、独杆提升机、 建筑施工电梯等。
• 井字架

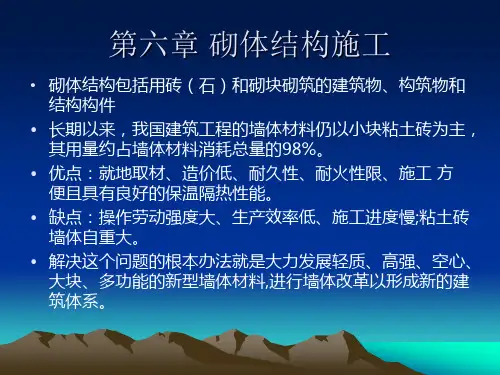

第六章 砌体结构施工
• 砌体结构包括用砖（石）和砌块砌筑的建筑物、构筑物和 结构构件
• 长期以来，我国建筑工程的墙体材料仍以小块粘土砖为主， 其用量约占墙体材料消耗总量的98%。
• 优点：就地取材、造价低、耐久性、耐火性限、施工 方 便且具有良好的保温隔热性能。
• 缺点：操作劳动强度大、生产效率低、施工进度慢;粘土砖 墙体自重大。

相关知识
➢三、筏形基础
（一）基本概念
当地基特别软弱而荷载又较大，采用简单的条形基础已不能满足地基变形 的需要时，常将墙下或柱下基础连成一片，使整个建筑物的荷载施加在一块底 板上，这种基础称为筏形基础。
筏形基础由钢筋混凝土底板、梁等组成，一般可分为平板式和梁板式两类。
相关知识
➢三、筏形基础
（二）施工要点
相关知识
➢八、地基局部处理
（二）基础下砖井的处理
如果砖井内填土较密实，则可将井圈 拆至槽底以下至少1 m处，用2∶8或3∶7灰 土分层回填，夯实至槽底。
如果砖井内填土不密实，则可用大块 石将下面软土挤紧，再选用上述办法回填 处理。
如果砖井内填土不能夯实，则可在井 的砖圈上加钢筋混凝土盖封口，上部再回 填处理。
桩的类型有很多，按材料不同，可分为钢筋混凝土桩、钢桩、木桩；按 截面形状不同，可分为圆形桩、方形桩、环形桩等；按性能不同，可分为端 承桩和摩擦桩；按制作工艺不同，可分为预制桩和灌注桩。
下面主要介绍预制桩和灌注桩。
相关知识
➢二、预制桩
（一）桩的制作、起吊、运输和堆放
1．制作 钢筋混凝土预制桩主要有实心方桩和空心管桩两种。实心方桩断面边长一
相关知识
➢八、地基局部处理
（三）局部软硬土的处理
如果基础下局部遇基岩、旧墙基、大孤石、老灰土、化粪池、大树根和砖窑底 等，则应尽可能挖除，以防建筑物因不均匀沉降而开裂。
如果基础一部分落于基岩或硬土层上，另一部分落于软弱土层上，并且基岩 表面坡度较大，则应在软土层上采用现场钻孔灌注桩。
如果基础一部分落于原土层上，另一部分落于回填土地基上，则可在填土部 位采用现场钻孔灌注桩或钻孔爆扩桩处理，使桩深达到原土层位置，从而将该部位 上部荷载直接传至原土层，以避免地基的不均匀沉降。

四、质量标准及质量检验
（二）质量检验
3 振冲桩的施工质量检验可采用单桩载荷试验，检验数量为桩数的0.5%，已不少 于3根。对碎石桩体检验可用重型动力触采进行随机检验。对桩间土的检验可在 处理深度内用标准贯入、静力触探等进行检验。
4 振冲处理后的地基竣工验收时，承载力检验应采用复合地基载荷试验。 （强制条文JGJ79-2002）
（3）空振电流
A0
50～55 40～50
1.5～2.0
3
地基承载力
设计要求
检查方法 用钢尺量
电流表读数 电流表读数 按规定方法
四、质量标准及质量检验
（一）振冲地基质量检验标准
项
一般 项目
序
检查项目
1 填料含泥量
允许偏差或允许值
单位 %
数值 <5
2 振冲器喷水中心与孔径中心偏差 mm
≤50
检查方法 抽样检查 用钢尺量
本课小结
一、振冲法的概念和适用范围 1、概念 2、适用范围
二、施工准备工作 1、技术准备 2、材料准备 3、机具准备 4、作业条件
三、振冲法的施工工艺 四、质量标准及质量检验
思考
1. 振冲法的概念及适用范围 2. 振冲法的施工工艺
谢谢观看
THANK YOU

3 成孔中心与设计孔位中心偏差
4 桩体直径 5 孔深
mm
≤100
用钢尺量
mm
<50
用钢尺量
mm
±200
量钻杆或重锤测
四、质量标准及质量检验
（二）质量检验
1 检查振冲施工各项施工记录，如有遗漏或不符合规定要求的桩或振冲点，应补做 或采取有效的补救措施。
2 振冲施工结束后，除砂土地基外，应间隔一定时间后方可进行质量检验。对粉质 粘土地基间隔时间可取21～28d，对粉土地基可取14～21d。

为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益

屋面施工技术和应用种类
详细介绍了屋面施工技术和不同应用种类，包括平屋顶、斜屋顶和金属屋面 等。提供专业指导，让你在屋面施工中达到卓越的质量和效果。
ቤተ መጻሕፍቲ ባይዱ
窗户和门的安装及维护
阐述了窗户和门的安装技术和维护方法，包括选择适当的窗户和门型号、正确安装和日常维护等。确保 你掌握窗户和门的关键要点，以提供安全和舒适的居住环境。
建筑施工技术课件(最齐 全)
此课件是一份最齐全的建筑施工技术学习资料，涵盖了建筑施工中各个方面 的技术知识和实践应用。旨在提供全面且深入的建筑施工知识，引领学习者 走进这个精彩的领域。
建筑材料的选择和处理
深入探讨了建筑材料的选择和处理原则，让你了解各种材料的特性和适用场 景，以及材料的加工和处理方法。有效指导你在建筑施工中做出明智的决策。
空调、电器等管道施工维护技 术
介绍了空调、电器等管道施工和维护技术，包括管道布置、接线和维修等。 帮助你了解管道施工的标准和要求，确保系统的正常运行和维护。
建筑隔音、保温和防水技术
深入探讨了建筑隔音、保温和防水技术，包括隔音材料的选择和施工、保温 材料的应用和防水处理等。帮助你打造安静、舒适、节能的建筑环境。
基础施工技术及其原理
介绍了基础施工技术的原理和方法，涵盖了地基处理、桩基施工和浅基础施 工等方面的知识。帮助你全面了解基础施工的重要性及其对建筑结构的影响。
墙体施工技术和常问题
深入解析了墙体施工技术及其常见问题，包括砌筑、抹灰和防水等方面的技 术。帮助你掌握墙体施工的关键要点，并解决可能遇到的问题。

《高层建筑施工 技术》PPT课件
目 录
• 高层建筑概述 • 高层建筑施工基础知识 • 主体结构施工技术 • 辅助设施及设备安装技术 • 高层建筑施工安全管理与风险控制 • 高层建筑施工质量控制与验收标准 • 高层建筑施工环境保护与节能减排措施
01
CATALOGUE
高层建筑概述
定义与特点
定义：高层建筑通常指高度超过一定 标准的多层建筑，具体标准因国家和
地基处理方法
地基处理施工质量控制
地基处理过程中的质量监控要点和方 法；确保地基处理效果的措施。
换填法、强夯法、深层搅拌法等；各 种方法的适用条件和优缺点比较。
建筑材料选择与性能要求
高层建筑常用建筑材料
01
钢筋、混凝土、钢结构等；各种材料的性能特点和适用范围。
材料性能要求
02
材料的强度、刚度、稳定性等力学性能；耐久性、防火性、环
保性等其他性能要求。
材料选用与结构设计的关系
03
材料性能对结构设计的影响；结构设计对材料选用的要求。
结构类型及施工方法简介
高层建筑结构类型
框架结构、剪力墙结构、 框架-剪力墙结构等；各种 结构类型的特点和适用范 围。
施工方法概述
大模板施工、滑模施工、 爬模施工等；各种施工方 法的原理和优缺点比较。
应急演练活动组织
定期组织应急演练活动，提高现场人员的应急处置能力和协同配合 能力。
应急资源准备
提前准备必要的应急资源，如应急照明、通讯设备、救援工具等，确 保在紧急情况下能够及时有效地进行应急处置。
06
CATALOGUE
高层建筑施工质量控制与验收标准
质量管理体系建立及实施
建立完善的质量管理体系
